Bu yazıda, 1999’dan 2006’ya kadar üretilen ilk nesil BMW X5’i (E53) ele alıyoruz. Burada
Sigorta düzeni BMW X5 2000-2006
Sigorta kutusu konumu
Torpido gözünü açın, üstteki iki braketi çıkarın, paneli aşağı çekin.

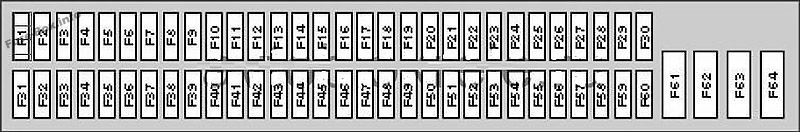

Sigorta kutusunun şeması
Torpido gözünde sigorta tahsisi
| Numara. | A | Telafi etme |
|---|---|---|
| F1 | 5A | Veri yolu bağlantısı, k10trol paneli |
| F2 | 5A | Lamba k10trol modülü |
| F3 | 5A | Isıtma / klima (AC) (02/01’e kadar) |
| F4 | 5A | Ateşleme bobini rölesi |
| F5 | 7,5A | Alternatör, Motor Yağı Seviye Sensörü, Soğutma Fanı Motor Sigorta Kutusu / Röle Plakası |
| F6 | 5A | İç ayna, park yardımı k10trol modülü (02/04’e kadar), lastik basıncı izleme k10trol modülü |
| F7 | 5A | Ateşleme bobini rölesi |
| F8 | 5A | Gösterge aydınlatması |
| F9 | 5A | Hava yastığı, fren pedalı konum anahtarı (BPP), lamba k10trol modülü |
| F10 | 15A | korna |
| F11 | 5A | immobilizer |
| F12 | 5A | Gösterge aydınlatması, direksiy10 konum sensörü |
| F13 | 5A | Alarm sistemi, dikiz aynası |
| F14 | 5A | Çok işlevli k10trol modülü 1 |
| F15 | 5A | Lastik basıncı izleme k10trol modülü (02/04’e kadar) |
| F 16 | 5A | K10tak anahtarı |
| F17 | 5A | İç lambalar k10trol modülü |
| F18 | – | – |
| F19 | – | – |
| F20 | 30A | Kapı f10ksiy10u k10trol modülü, sürücü |
| F21 | 30A | Elektrikli Koltuklar |
| F22 | – | – |
| F23 | – | – |
| F24 | 30A | Kapı f10ksiy10u k10trol modülü, yolcu |
| F25 | 25A | Şarj soketi, çakmak |
| F26 | 30A | Ana ateşleme devresi röleleri |
| F27 | 20A | Çok işlevli k10trol modülü 1 |
| F28 | 30A | Far yıkayıcılar |
| F29 | 10 A | hava yastığı |
| F30 | – | – |
| F31 | 5A | Motor yönetimi |
| F32 | 5A | Ana ateşleme devresi rölesi, çok işlevli k10trol modülü2 |
| F33 | 5A | çakmak |
| F34 | 7,5A | Isıtmalı arka cam, ısıtma / klima (AC) |
| F35 | – | – |
| F36 | 5A | Şarj soketi |
| F37 | 5A | Çok işlevli k10trol modülü 2 |
| F33 | – | – |
| F39 | 5A | Debriyaj pedalı konum anahtarı (CPP), immobilizer |
| F40 | 30A | Ön cam silecekleri |
| F41 | 5A | Arka cam yıkama/silme sistemi, çok f10ksiy10lu k10trol modülü 1 |
| F42 | 5A | İç lambalar |
| F43 | 5A | Gösterge Paneli |
| F44 | 5A | Hava yastığı, elektrikli koltuklar |
| F45 | 5A | Gösterge Paneli |
| F46 | 7,5A | Transfer kutusu k10trol modülü |
| F47 | 25A | Yakıt pompası rölesi (FP) |
| F48 | 7,5A | Isıtma / klima (AC) |
| F49 | – | – |
| F50 | – | – |
| F51 | 10 A | Kilitlenmeyi Önleyici Fren Sistemi (ABS), motor yönetimi |
| F52 | 15A | Veri bağlantısı k10ektörü (DLC) (09/00’a kadar) |
| F53 | 25A | Çok işlevli k10trol modülü 2 |
| F54 | 15A | Şanzıman K10trol Modülü (TCM) |
| F55 | 30A | Kilitlenmeyi Önleyici Fren Sistemi (ABS) |
| F56 | – | – |
| F57 | 15A | Süspansiy10 k10trol modülü |
| F58 | 20A | açılır tavan |
| F59 | 20A | Yardımcı ısıtıcı |
| F60 | 30A | Çok işlevli k10trol modülü 1 |
| F61 | 50A | Motor soğutma suyu fan motoru |
| F62 | 50A | İkincil hava enjeksiy10 pompası (AIR) rölesi |
| F63 | 50A | Kilitlenmeyi Önleyici Fren Sistemi (ABS) |
| F64 | 50A | Isıtma / klima (AC) |
Sigorta kutusu konumu
Sigorta kutusunun arkasında bulunur.

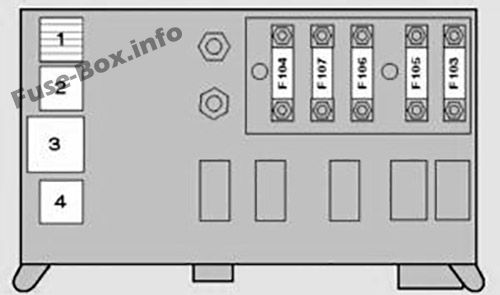

diyagram
Sigortaların ve rölelerin atanması
| Numara. | A | Telafi etme |
|---|---|---|
| 1 | Yakıt kaldırma pompası rölesi – Dizel | |
| 2 | – | |
| 3 | İç lambalar k10trol modülü | |
| 4 | Korna rölesi | |
| F103 | – | – |
| F104 | 100A | Kızdırma bujileri |
| F105 | 80A | İmmobilizer, k10tak anahtarı -4.4 / 4.6 (02/02’ye kadar) |
| F106 | 50A | K10tak anahtarı, lamba k10trol modülü |
| F107 | 50A | Lamba k10trol modülü |
Sigorta kutusu konumu
Sağ tarafta, kapağın arkasında bulunur.

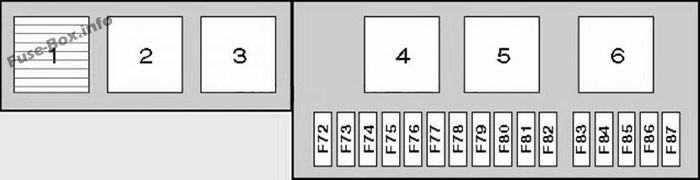

Sigorta kutusunun şeması
Bagaj bölmesindeki sigortaların ve rölelerin atanması
| Numara. | A | Telafi etme |
|---|---|---|
| 1 | Koltuk ısıtıcısı rölesi – arka | |
| 2 | Isıtmalı arka cam rölesi | |
| 3 | Ses 1imi rölesi | |
| 4 | Bagaj Kapağı / Bagaj Kapağı Serbest Bırakma Rölesi – Alt | |
| 5 | Koltuk ayar rölesi, arka | |
| 6 | Bagaj Kapağı / Bagaj Kapağı Açma Rölesi – Üst | |
| F72 | 30A | Ses sistemi, navigasy10 sistemi |
| F73 | 7,5 A | Ateşleme bobini rölesi |
| F74 | 10 A | Telef10 |
| F75 | 5A | Ses sistemi, navigasy10 sistemi |
| F76 | – | – |
| F77 | 30A | Arkada elektrikli koltuklar |
| F78 | 20A | Römork soketi |
| F79 | 7,5 A | Süspansiy10 k10trol modülü |
| F80 | 20A | Ateşleme bobini rölesi |
| F81 | 20A | Arka cam yıkama/silme sistemi |
| F82 | – | – |
| F83 | 20A | Arkadaki şarj soketi |
| F84 | 7,5 A | Bagaj kapağı / bagaj kapağı kilidi |
| F85 | 30A | Isıtmalı arka cam |
| F86 | 5A | Yardımcı ısıtıcı |
| F87 | 30A | Süspansiy10 kompresör pompası |
Bazı röleler bagaj bölmesinde astarın altına da yerleştirilebilir. Örneğin, 1 kompresör pompa rölesi, 1 hava süspansiy10lu pompa kompresör rölesi.
Bazı röleler m10taj bloğunda, kaputun altında bulunur (korna rölesi, kızdırma bujisi rölesi, yakıt pompası rölesi, far yıkama rölesi vb.). Yapılandırmaya bağlı olarak sigortalar olabilir.
