BMW X3 (F25; 2011-2017) Sigorta Kutusu Şeması

By pairs 3 Haziran 2022 BMW 0 Comments

Bu yazıda, 2011’den 2017’ye kadar üretilen ikinci nesil BMW X3’ü (F25) ele alıyoruz. Burada BMW X3 2011, 2012, 2013, 2014, 2015, 2016 ve 2017’nin sigorta kutusu şemalarını bulacaksınız , hakkında 1az bilgi edinebilirsiniz. arabanın içindeki sigorta panellerinin yeri ve her 1 sigortanın (sigortaların düzenlenmesi) ve rölelerin atanması hakkında daha fazla bilgi edinin.

İçindekiler

Sigorta düzeni BMW X3 2011-2017
Sigorta kutusu konumu
Sigorta kutusunun şeması
Sigorta kutusu konumu
Sigorta kutusunun şeması

İçerik gizle

1 Sigorta düzeni BMW X3 2011-2017

1.1 Sigorta kutusu konumu

1.2 Sigorta kutusunun şeması

1.2.1 Sigorta tahsisi

1.3 Sigorta kutusu konumu

1.4 Sigorta kutusunun şeması

1.4.1 Sigorta tahsisi

Sigorta düzeni BMW X3 2011-2017

Torpido gözündeki sigorta kutusu

Sigorta kutusu konumu

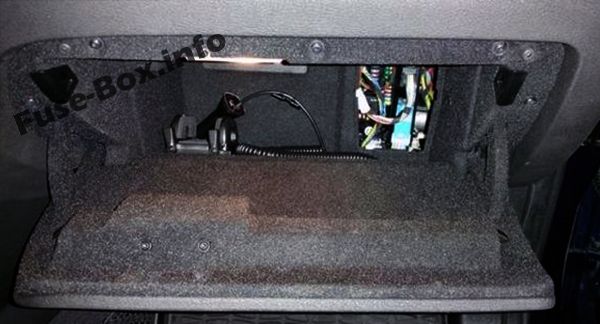

Torpido gözünü açın, kapağı kapatın. Sigortaların yolcu bölmesindeki yeri: BMW X3 (2011, 2012, 2013, 2014, 2015, 2016, 2017)

Sigorta kutusunun şeması

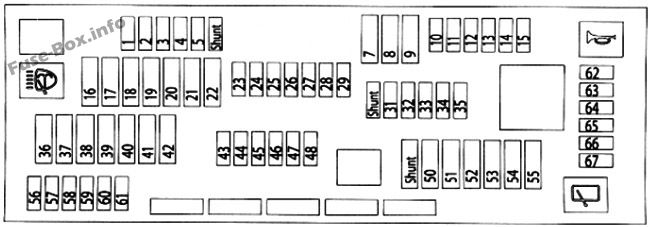

Pano sigorta kutusu şeması: BMW X3 (2011, 2012, 2013, 2014, 2015, 2016, 2017)

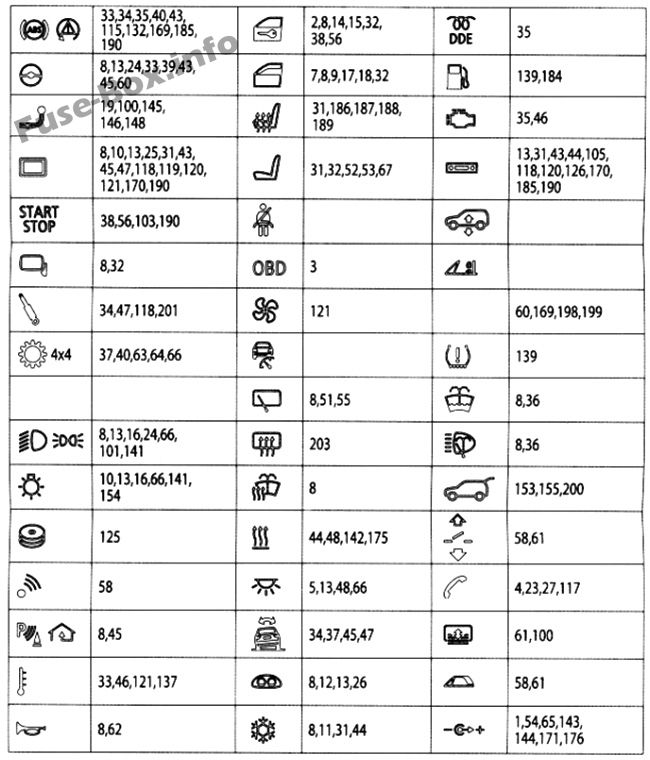

Sigorta tahsisi

Sigortaların düzeni farklı olabilir!

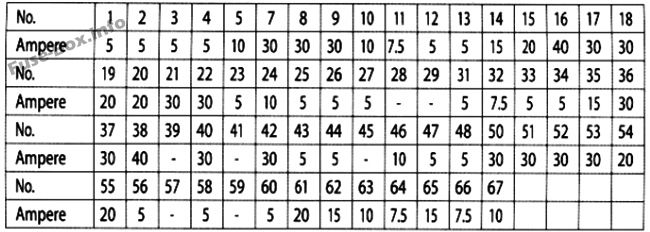

Sigorta düzeni: BMW X3 (2011, 2012, 2013, 2014, 2015, 2016, 2017)

Bagaj bölmesindeki sigorta kutusu

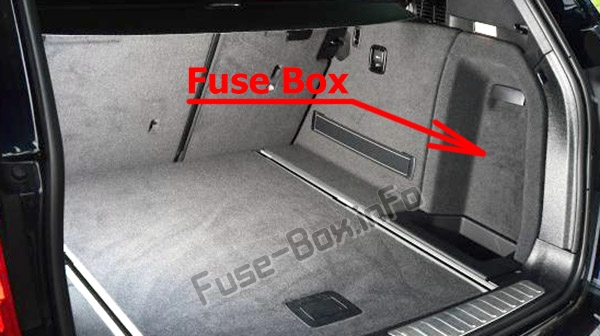

Sigorta kutusu konumu

Sağ yan kaplamanın kapağını açın ve ses yalıtımını çıkarın.

Sigorta kutusunun şeması

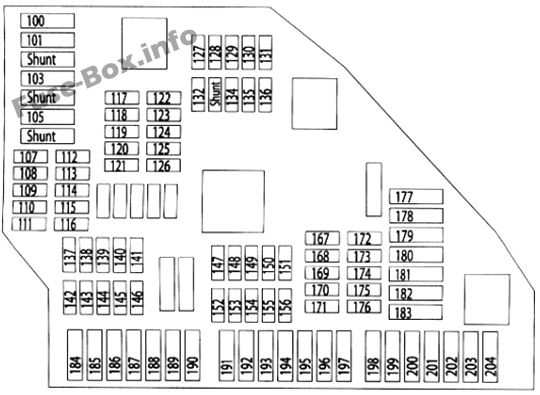

Bagaj sigorta kutusu şeması: BMW X3 (2011, 2012, 2013, 2014, 2015, 2016, 2017)

Sigorta tahsisi

Sigortaların düzeni farklı olabilir!

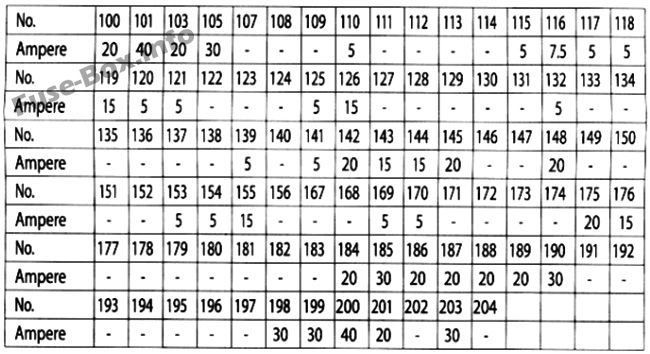

Sigorta düzeni: BMW X3 (2011, 2012, 2013, 2014, 2015, 2016, 2017)

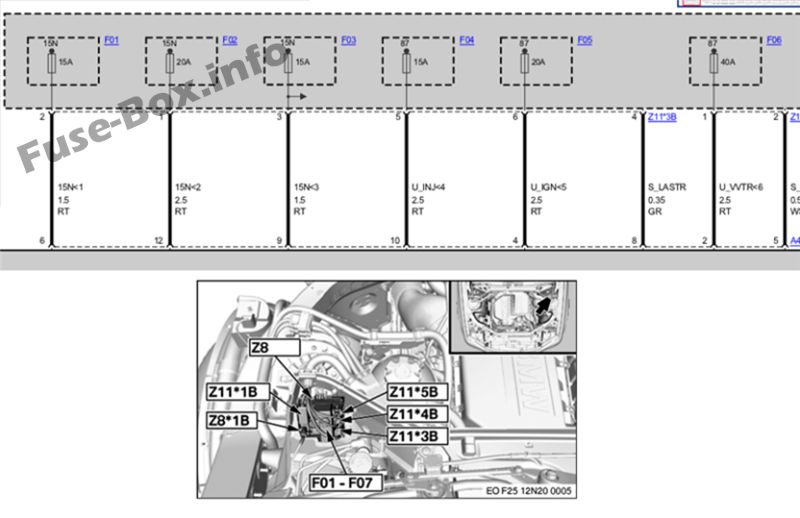

Güç dağıtım modülü

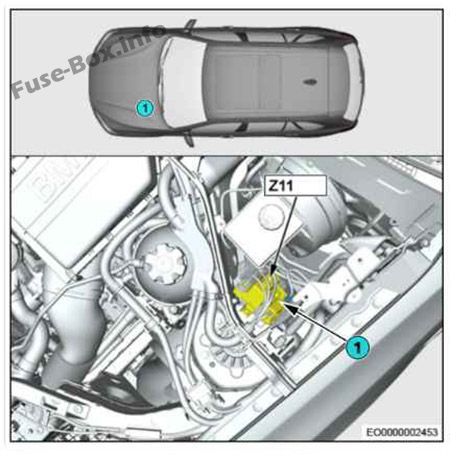

Motor bölmesinde sol tarafta bulunur.

Ek olarak, örneğin çekilen ekipman için röleler içerir.
