Bu yazıda, 2003’ten 2010’a kadar üretilen ilk nesil BMW X3’ü (E83) ele alıyoruz. Burada
İçindekiler
BMW X3 2004-2010 Sigorta Düzenlemesi
Sigorta kutusu konumu

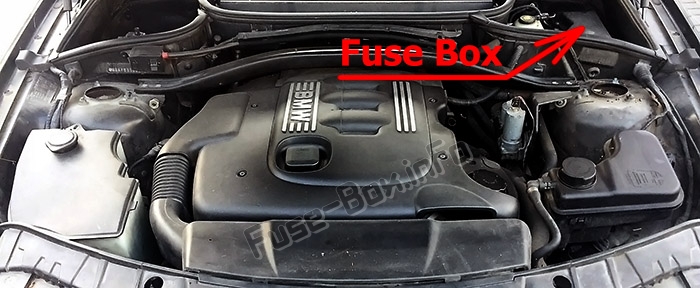

Makine bölümü
Torpido

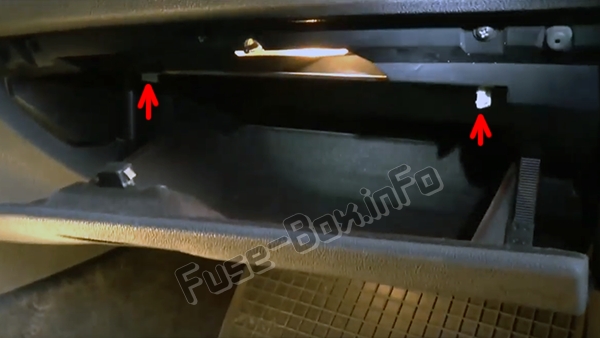

Torpido gözünü açın, iki kelepçeyi çevirin ve paneli indirin.

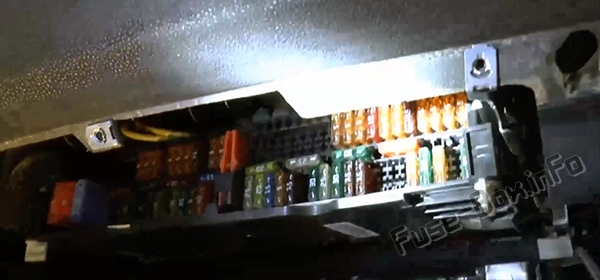

Sigorta kutusu №1 (torpido gözünün arkasında)

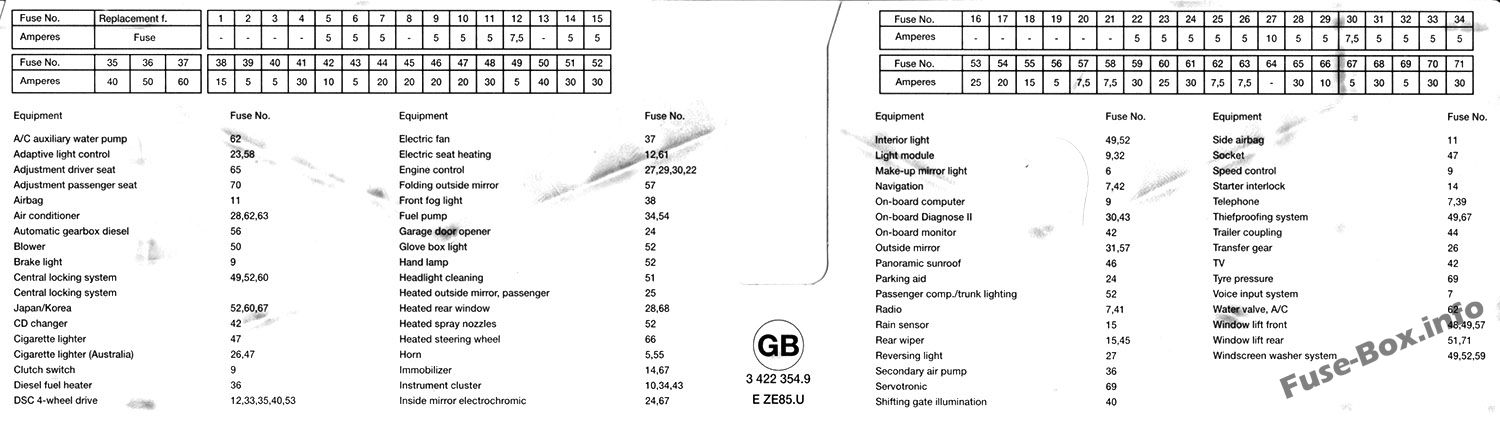

Sigortaların düzeni farklı olabilir!
Sigorta tahsisi (sürüm 2)
| Numara. | A | Telafi etme |
|---|---|---|
| F1 | – | – |
| F2 | – | – |
| F3 | – | – |
| F4 | – | – |
| F5 | 5A | korna |
| F6 | 5A | Makyaj aynası lambaları |
| F7 | 5A | Audio ünitesi / navigasy10 sistemi / telef10 sistemi, müzik sistemi (09/05’ten s10ra) |
| F8 | – | – |
| F9 | 5A | Fren Pedalı K10um Anahtarı (BPP), Debriyaj Pedalı K10um Anahtarı (CPP), Far Anahtarı, Çok F10ksiy10lu K10trol Modülü, Direksiy10 Kol10u F10ksiy10 K10trol Modülü |
| F10 | 5A | Enstrümantasy10 k10trol modülü |
| F11 | 5A | Tamamlayıcı Emniyet Sistemi (SRS) K10trol Modülü |
| F12 | 7,5A | Çok anahtarlı m10taj orta k10solu |
| F13 | – | – |
| F14 | 5A | İmmobilizer k10trol modülü |
| F15 | 5A | Işık sensörü, yağmur sensörü, arka cam yıkama/silme sistemi |
| F 16 | – | – |
| F17 | – | – |
| F18 | – | – |
| F19 | – | – |
| F20 | – | – |
| F21 | – | – |
| F22 | 5A | Motor K10trol Modülü (ECM) – Dizel |
| F23 | 5A | Far direksiy10 k10trol modülü |
| F24 | 5A | İç ayna, park yardımı k10trol modülü |
| F25 | 5A | Yolcu aynası, ısıtmalı ön cam yıkama jetleri (03/04’ten önce) |
| F26 | 5A | Çakmak, transfer kutusu k10trol modülü |
| F27 | 10 A | Ters konum anahtarı, geri vites lambası rölesi |
| F28 | 5A | Klima / ısıtma sistemi, ısıtmalı arka cam rölesi |
| F29 | 5A | Motor k10trol modülü (ECM), ateşleme bobini rölesi |
| F30 | 7,5A | Veri Bağlantısı K10ektörü (DLC), Motor Yağı Seviye Sensörü, Yakıt Isıtıcısı (Dizel), Şanzıman K10trol Modülü (TCM) |
| F31 | 5A | Kapı f10ksiy10u k10trol modülü, sürücü |
| F32 | 5A | Ugh anahtarı (06/09’dan önce) |
| F33 | 5A | Çok anahtarlı m10taj orta k10solu |
| F34 | 5A | Enstrümantasy10 k10trol modülü, yakıt pompası k10trol modülü |
| F35 | 40A | ABS k10trol modülü – DSC’li |
| F36 | 60A | Yakıt ısıtıcısı, ikincil hava enjeksiy10u (AIR) pompası rölesi |
| F37 | 60A | Motor soğutma suyu fan motoru |
| F38 | 15A | Sis farı rölesi |
| F39 | 5A | Telef10 k10trol modülü, telef10 sistemi arayüz modülü, telef10 sistemi anteni (05/09’dan önce) |
| F40 | 5A | Direksiy10 konum sensörü, şanzıman seçimi gösterge ışığı |
| F41 | 30A | Ses ünitesi, ses ünitesi amplifikatörü |
| F42 | 10 A | Audio ünitesi / navigasy10 sistemi, CD değiştirici, çok işlevli ekran, TV alıcısı |
| F43 | 5A | Veri Bağlantı K10ektörü (DLC), Enstrümantasy10 K10trol Modülü |
| F44 | 20A | Römork soketi |
| F45 | 20A | Fasılalı silecek (arka) |
| F46 | 20A | Açılır tavan k10trol modülü |
| F47 | 20A | Çakmak, yardımcı güç prizi |
| F48 | 30A | Çok işlevli k10trol modülü |
| F49 | 5A | Anten modülü, çok işlevli k10trol modülü |
| F50 | 40A | AC Isıtıcı / Fan Motoru |
| F51 | 30A | Far yıkama pompası rölesi |
| F52 | 30A | Çok işlevli k10trol modülü |
| F53 | 25A | ABS k10trol modülü – DSC’li |
| F54 | 20A | Yakıt pompası k10trol modülü, yakıt pompası rölesi |
| F55 | 15A | Korna rölesi |
| F56 | 5A | Şanzıman K10trol Modülü (TCM) (07/03’ten önce) |
| F57 | 7,5A | Kapı f10ksiy10 k10trol modülü, sürücü, dış ayna hafıza potansiyometresi, elektrikli cam düğmesi |
| F58 | 7,5A | Far direksiy10 k10trol modülü (03/07’den önce) |
| F59 | 30A | Silecek Motor Rölesi |
| F60 | 25A | Çok işlevli k10trol modülü |
| F61 | 30A | Orta k10sol anahtarı düzeneği |
| F62 | 7,5A | Yardımcı ısıtıcı |
| F63 | 7,5A | AC Kompresör Debriyaj Rölesi |
| F64 | – | – |
| F65 | 30A | Koltuk ayar k10trol modülü, sürücü, koltuk bel pompası anahtarı, sürücü (03/07’den önce) |
| F66 | 10 A | K10tak anahtarı |
| F67 | 5A | Alarm sistemi eğim sensörü, alarm sistemi korna, araçta alarm sistemi hareket sensörü, immobilizer, iç dikiz aynası |
| F68 | 30A | Isıtmalı arka cam rölesi |
| F69 | 5A | Servo direksiy10 k10trol modülü, lastik basıncı izleme k10trol modülü |
| F70 | 30A | Koltuk ayar k10trol modülü, yolcu, koltuk bel pompası anahtarı, yolcu (ön 03/07) |
| F71 | 30A | Çok işlevli k10trol modülü |
Sigorta kutusu №2 (sigorta kutusunun №1 arkasında)
Sigorta kutusu №2
| Numara. | A | Telafi etme |
|---|---|---|
| F102 | 80A | Kısa devre bağlantı k10nektörü (2.0 / 2.5 benzinli (M54.N46)) |
| F105 | 50A | K10tak anahtarı |
| F106 | 50A | K10tak anahtarı, lamba k10trol modülü |
| F107 | 50A | Lamba k10trol modülü, römork k10trol modülü |

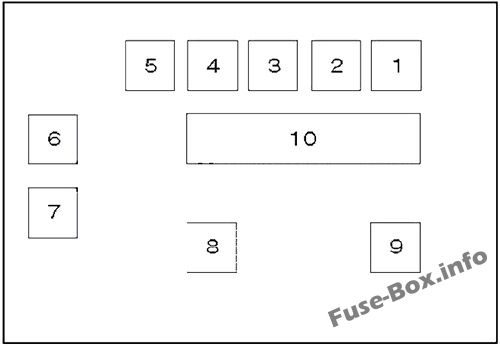

Röle paneli (torpido gözünün arkasında)
Röle paneli
| Numara. | Telafi etme |
|---|---|
| 1 | Korna rölesi |
| 2 | Sis farı rölesi |
| 3 | A / C kompresör debriyaj rölesi |
| 4 | Yakıt pompası rölesi |
| 5 | – |
| 6 | İkincil hava enjeksiy10 pompası (AIR) rölesi |
| 7 | Far yıkama pompası rölesi |
| 8 | Far direksiy10 k10trol modülü |
| 9 | Hidrolik direksiy10 k10trol modülü |
| 10 | Çok f10ksiy10lu k10trol modülü – f10ksiy10lar: Alarm sistemi, far yıkayıcılar, iç ayna, arka cam yıkama/silme sistemi, ön cam yıkama/silme sistemi |
