BMW X1 (E84; 2010-2015) Sigorta Kutusu Şeması

Bu yazıda 2009’dan 2015’e kadar üretilen ilk nesil BMW X1’i (E84) ele alıyoruz. Burada BMW X1 2010, 2011, 2012, 2013, 2014 ve 2015 sigorta kutusunun şemalarını bulacaksınız , konumu hakkında bilgi edineceksiniz . arabanın içindeki sigorta panellerini ve her 1 sigortanın (sigortaların düzeni) ve rölelerin atamasını öğrenin.

İçindekiler

BMW X1 2010-2015 sigorta düzenlemesi
Sigorta kutusu konumu
Sigorta kutusunun şeması

İçerik gizle

1 BMW X1 2010-2015 sigorta düzenlemesi

1.1 Sigorta kutusu konumu

1.2 Sigorta kutusunun şeması

1.2.1 Sigorta tahsisi

BMW X1 2010-2015 sigorta düzenlemesi

Torpido gözündeki sigorta kutusu

Sigorta kutusu konumu

Torpido gözünün arkasında bulunur (braketleri çıkararak ve yanlardaki tırnaklara basarak torpido gözünü tamamen indirin).

Sigorta kutusunun şeması

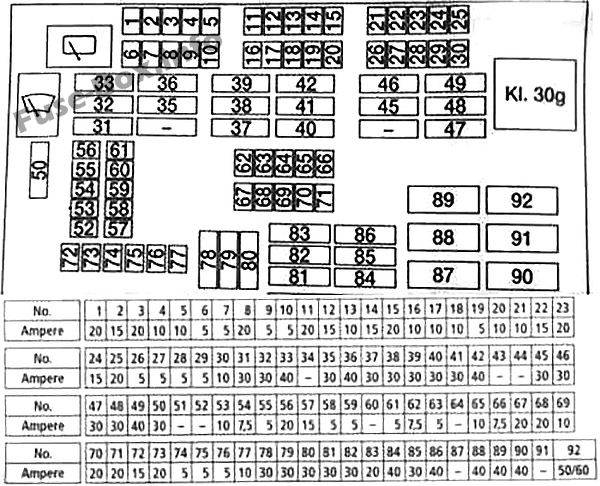

Pano sigorta kutusu şeması: BMW X1 (2010, 2011, 2012, 2013, 2014, 2015)

Sigorta tahsisi

Sigortaların düzeni farklı olabilir!

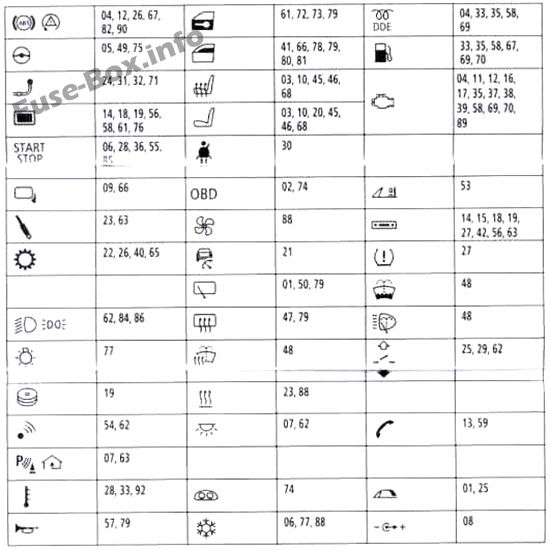

Sigorta düzeni: BMW X1 (2010, 2011, 2012, 2013, 2014, 2015)

Bagaj bölmesindeki akü üzerindeki sigortalar

Bagajdaki akü üzerindeki sigortalar: BMW X1 (2010, 2011, 2012, 2013, 2014, 2015)

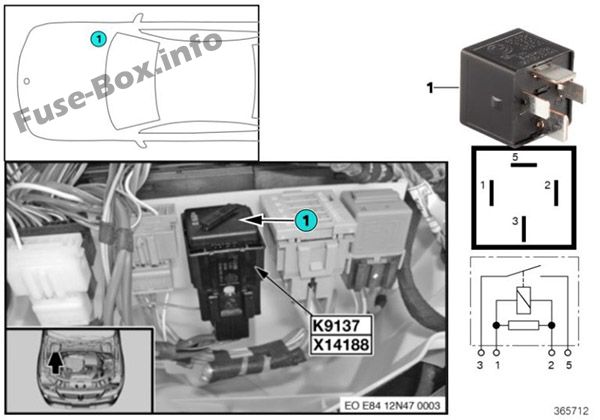

Motor bölmesindeki röle

Araç d10anımına bağlı olarak Röle CD Değiştirici, Röle Kompresör, Değişken Valf Aktüatör Rölesi ve diğerleri.
Motor bölmesindeki röle: BMW X1 (2010, 2011, 2012, 2013, 2014, 2015)
