Bu yazıda 2009’dan 2016’ya kadar üretilen 5inci nesil BMW 7 Serisi (F01 / F02) ele alıyoruz. Burada
Sigorta düzeni BMW 7 Serisi 2009-2016

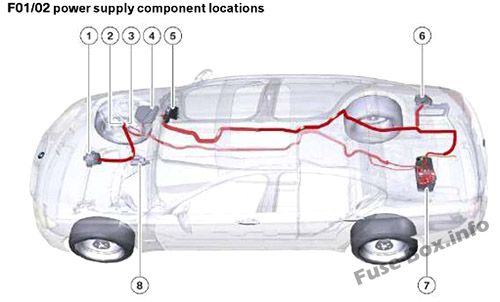

Güç bileşenlerinin konumu
| 1 | Alternatör |
| 2 | Pil pozitif terminali |
| 3 | Motor bölmesindeki güç dağıtım kutusu |
| 4 | Motor bölmesindeki elektr10ik kutu |
| 5 | Torpido gözünün arkasındaki ön sigorta tutucusu |
| 6 | Bagaj bölmesinin sağ tarafında arka sigorta tutucusu |
| 7 | pil |
| 8 | Giriş |

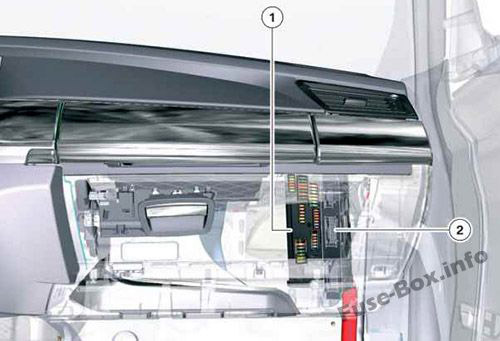

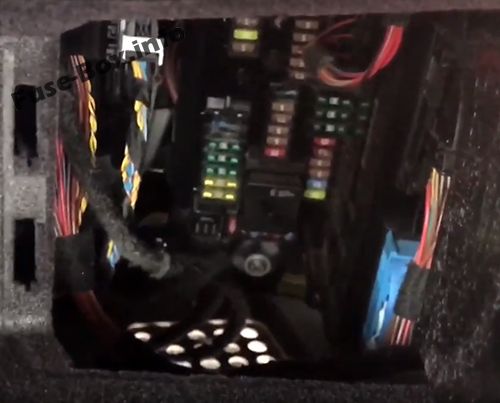

Sigorta kutusu konumu
1 – Sigorta paneli
2 – JBE elektr10ik ünitesi
Torpido gözünü açın, kapağı çıkarın.

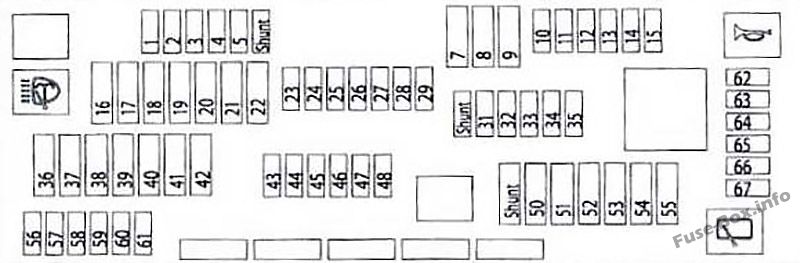

diyagram

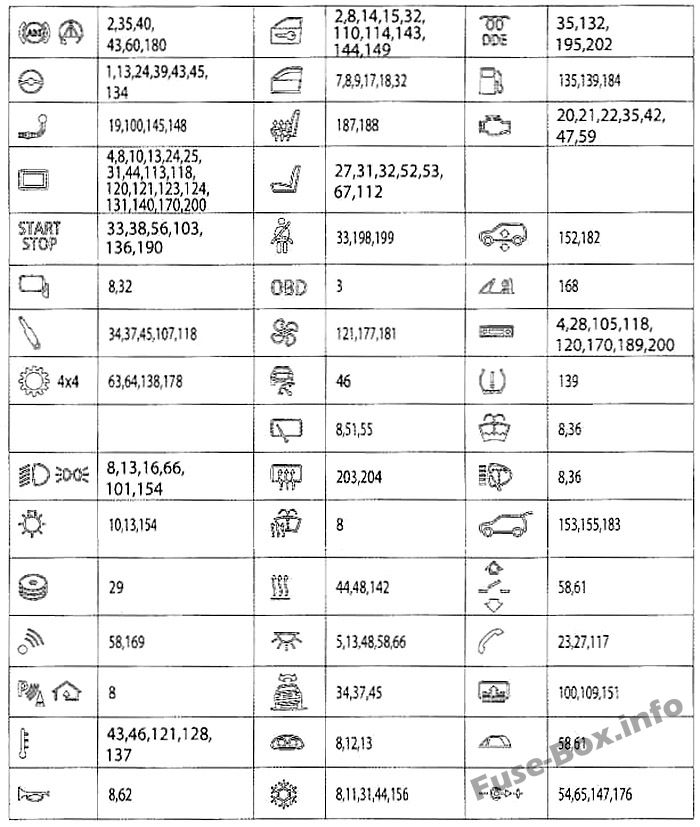

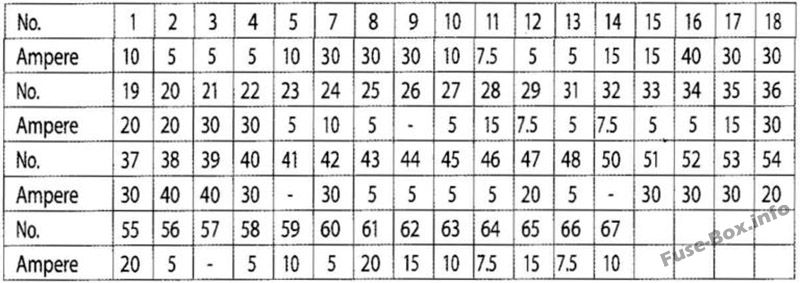

Sigorta tahsisi

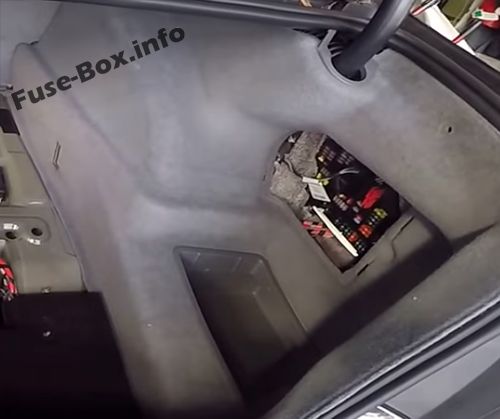

Sigorta kutusu konumu

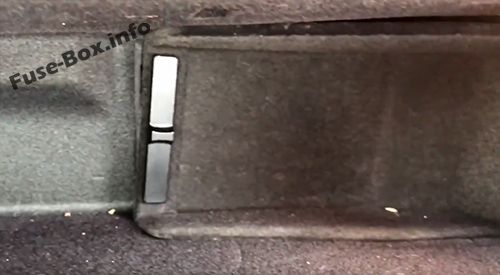

Sağ tarafta, kapağın arkasında bulunur.
diyagram

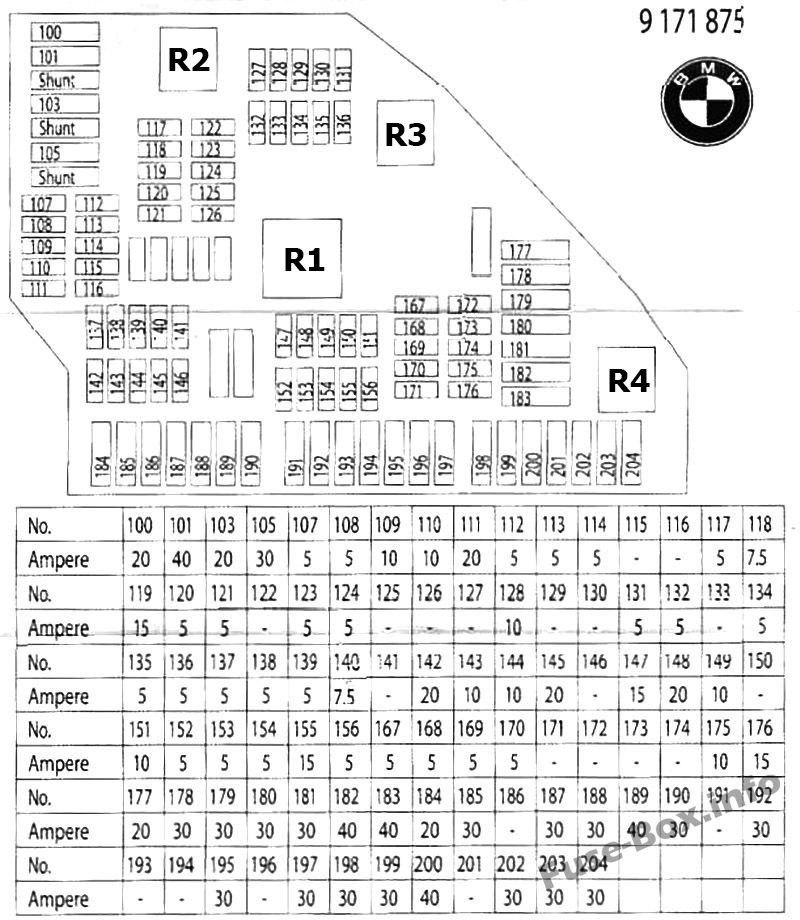

Sigorta tahsisi
R1 – Röle 30B
R2 – Röle 30F
R3 – Röle 15N
R4 – Arka cam ısıtıcı rölesi
Sigorta kutusu konumu

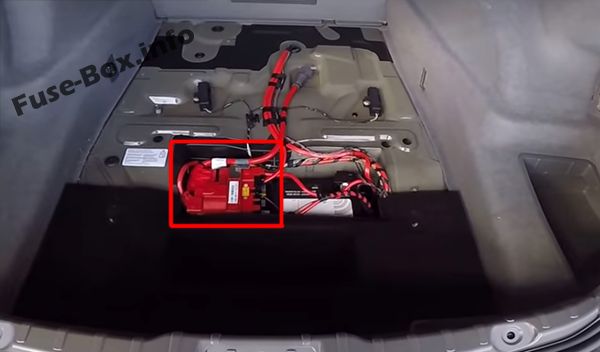

Bagaj bölmesinde, astarın altında bulunur.
Akü dağıtım kutusu, metal 1 tırnak vasıtasıyla araç aküsüne bağlanmıştır. Dağıtım kutusunu serbest bırakmak için metal tırnaklar aşağı ve dışarı bastırılmalıdır.
Ön sigorta tutucusu (250 A)
Arka sigorta tutucusu (100 A)
Motor bölmesi dağıtım kutusu (100 A)
– büyük elektrikli fan (850 W veya 1000 W)
Elektrikli soğutma sıvısı pompası (100 A)
IBS akıllı pil sensörü
