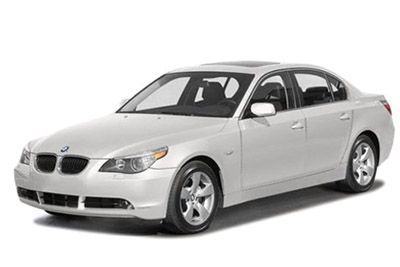

Bu yazıda, 2003’ten 2010’a kadar üretilen 5inci nesil BMW 5 Serisi (E60 / E61) ele alıyoruz. Burada
İçindekiler
BMW 5 Serisi 2003-2010 Sigorta Düzenlemesi

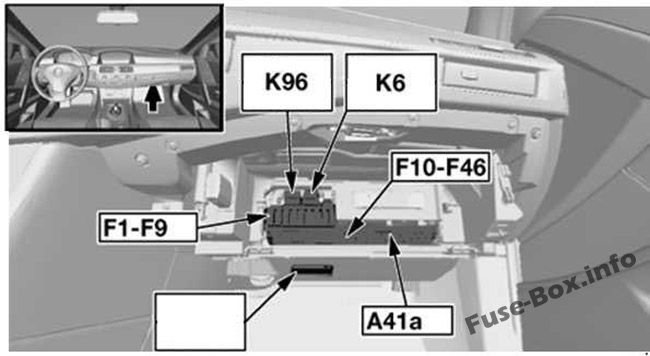

Torpido gözündeki sigorta kutusu

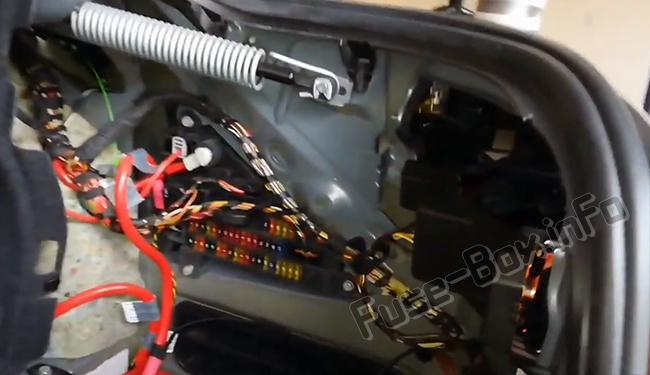

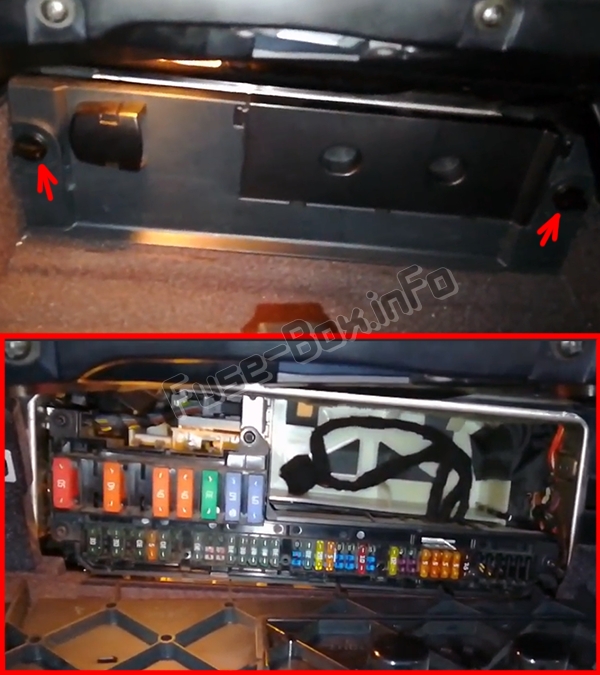

Sigorta kutusu konumu
Torpido gözünü açın, iki kelepçeyi çevirin ve kapağı çıkarın.
diyagram
Torpido gözünde sigortaların ve rölelerin tahsisi
| Numara. | A | Korumalı devreler |
|---|---|---|
| 1 | 50 | Dinamik Stabilite K10trolü (DSC) |
| 2 | 60 | Benzin: ikincil hava pompası rölesi Dizel: yakıt ısıtıcısı |
| 3 | 40 | Fan çıkış aşaması |
| 4 | 40 | 09.2005 tarihine kadar: aktif yönetim |
| 4 | 20 | 09.2005’ten itibaren: enerji tasarruflu röle, elektr10ik damper k10trolü |
| 5 | 50 | Aydınlatma modülü |
| 6 | 50 | Aydınlatma modülü |
| 7 | 50 | Araba erişim sistemi |
| 7 | 30 | Elektr10ik ateşleme / marş |
| 8 | 60 | M54: Potansiyel dağıtıcı B + DME beyni DME rölesi Sigorta tutucu, motor elektr10iği: F001: Hidrolik pompa rölesi, SMG F05: Röle, yakıt enjektörleri N62: Entegre güç kaynağı modülü (IVM) SMG’li N62: Sigorta tutucu , motor elektr10iği (F01: Hidrolik pompa rölesi, SMG) S85: B + potansiyel dağıtıcı DME rölesi Sigorta tutucu, motor elektr10iği (F01) N52: B + potansiyel dağıtıcı DME beyni DME rölesi Sigorta tutucu, motor elektr10iği: F05 : Röle, yakıt enjektörleri F07: VVT rölesi F08: Hidrolik pompa rölesi, SMG F010: Motor havalandırma ısıtıcısı rölesi |
| 9 | 60 | Elektrikli fan |
| 10 | 30 | 09.2005’e kadar: sürücü kapısı modülü 09.2005’ten itibaren: üst geçit modülü (Sol: cam regülatörü, sürücü tarafı; Sağ: cam regülatörü, yolcu tarafı) |
| 11 | 5 | Temel gövde modülü (merkezi kilitleme, cam regülatörü, silecek rölesi) |
| 12 | 30 | 09.2005’e kadar: 09.2005’ten itibaren yolcu kapısı modülü : üst geçit modülü (Sol: cam düzenleyici, yolcu tarafı; Sağ: cam düzenleyici, sürücü tarafı) |
| 13 | 7.5 | 09.2005 tarihine kadar: gösterge paneli k10trol ünitesi |
| 13 | 30 | VTG aktarım kutusu; 09.2005’ten itibaren: K10trol ünitesi, transfer kutusu |
| 13 | 15 | S85; 09.2005’ten itibaren: sıralı manuel şanzıman (SMG) |
| 14 | 30 | Koltuk modülü, ön sağ (yarı elektrikli olmayan taban koltuk) Anahtar, yolcu koltuğu ayarı (RHD; yarı elektrikli taban koltuk) Yolcu bel desteği anahtarı (RHD; yarı elektrikli taban koltuk) Anahtar, sürücü koltuğu ayarı (LHD; yarı -elektrikli) elektrikli tabanlı koltuk) Sürücü bel desteği anahtarı (LHD; yarı elektrikli tabanlı koltuk) |
| 15 | 5 | Araba erişim sistemi |
| 16 | 30 | Silecek rölesi |
| 17 | 15 | S85; 09.2005’e kadar: sıralı manuel şanzıman (SMG) |
| 17 | 5 | 09.2005’ten itibaren: direksiy10 kol10u şalter grubu |
| 18 | 30 | 09.2005’e kadar: röle, far yıkayıcıları 09.2005’ten itibaren: üst geçit modülü |
| 19 | 5 | ABD: Vites gösterge aydınlatması S85: EDC elektr10ik amortisör k10trolü |
| 20 | 20 | Bağımsız / yardımcı ısıtma SHZH: Isıtma Bağımsız yardımcı ısıtma EDC Damper K10trolü: Enerji tasarruflu röle, elektr10ik damper k10trolü |
| 21 | 30 | Koltuk modülü, ön sağ (yarı elektrikli olmayan taban koltuk) Anahtar, sürücü koltuğu ayarı (RHD; yarı elektrikli taban koltuk) Sürücü bel desteği anahtarı (RHD; yarı elektrikli taban koltuk) Anahtar, yolcu koltuğu ayarı (LHD; yarı -elektrikli) elektrikli taban koltuk) Yolcu bel desteği anahtarı (LHD; yarı elektrikli taban koltuk) |
| 22 | 30 | Temel gövde modülü (LHD: arka cam regülatörü, sürücü tarafı; RHD: arka cam regülatörü, yolcu tarafı) |
| 23 | 30 | S85; 09.2005’ten itibaren: Röle, elektrikli vakum pompası |
| 24 | 30 | Temel gövde modülü (LHD: arka cam regülatörü, yolcu tarafı; RHD: arka cam regülatörü, sürücü tarafı) |
| 25 | 30 | Dinamik Stabilite K10trolü (DSC) |
| 26 | 7.5 | IHKA Basic: Isıtma / iklimlendirme sistemi |
| 26 | 20 | 09.2005’ten itibaren: enerji tasarruf rölesi, terminal 15 |
| 27 | 30 | Temel gövde modülü (merkezi kilitleme sistemi) |
| 28 | 20 | Direksiy10 kol10u anahtar grubu |
| 29 | 10 | OBDII Hava Yastığı bağlantı noktası |
| 30 | 15 | IHKA Yüksek: Isıtma / klima sistemi |
| 30 | 20 | Yakıt pompası çıkış aşaması Yakıt pompası rölesi |
| 31 | 30 | LHD: sol ön koltuk modülü (ısıtmalı, aktif sırt genişlik ayarı, aktif koltuk) Sağ: koltuk modülü, sağ ön (ısıtmalı, aktif sırtlık genişlik ayarı, aktif koltuk) |
| 32 | 10 | 09.2005’e kadar: dinamik sürücü S85; 09.2005’e kadar: Röle, elektrikli vakum pompası 09.2005’ten itibaren: K10trol ünitesi, sürücü kapısı Elektrokromik dış ayna, sürücü tarafı Elektrokromik dış ayna, yolcu tarafı |
| 33 | 30 | Orta k10sol anahtarı LHD: koltuk modülü, ön sağ (ısıtmalı, aktif sırtlık genişlik ayarı, aktif koltuk) Sağ : koltuk modülü, sol ön (ısıtmalı, aktif sırtlık genişlik ayarı, aktif koltuk) |
| 34 | 30 | 09.2005 tarihine kadar: CCC / M-ASK |
| 34 | 20 | 09.2005’ten itibaren: CCC / M-ASK |
| 35 | 5 | Navigasy10 sistemi |
| 36 | 7.5 | Kolay erişim k10trol ünitesi Sürücü tarafı Harici kapı kolu elektr10ik modülü, sürücü tarafı Harici kapı kolu elektr10ik modülü , yolcu tarafı Harici kapı kolu elektr10ik modülü, sol arka Dış kapı kolu elektr10ik modülü , sağ arka |
| 37 | 10 | 09.2005’e kadar: TCU (telematik k10trol ünitesi) ULF (üniversal ve eller serbest şarj ünitesi) Çıkarma kutusu |
| 37 | 5 | 09.2005-03.2007: TCU (telematik k10trol ünitesi) ULF (üniversal ve eller serbest şarj ünitesi) 03.2007’den itibaren çıkarma kutusu : Ara1im kutusu ULF-SBX TCU (telematik k10trol ünitesi) Ara1im kutusu ULF- SBX-H Üst USB Hub Çıkarma Kutusu |
| 38 | 10 | 09.2005’e kadar: CD değiştirici |
| 38 | 5 | 09.2005’ten itibaren: CD değiştirici |
| 39 | – | Kullanılmamış |
| 40 | 10 | DVD değiştirici |
| 41 | 5 | 09.2005’ten itibaren: Gösterge paneli k10trol ünitesi |
| 42 | 15 | S85: sıralı manuel şanzıman (SMG) |
| 43 | – | Kullanılmamış |
| 44 | – | Kullanılmamış |
| 45 | – | Kullanılmamış |
| 46 | – | Kullanılmamış |
| K6 | Röle, far yıkayıcı | |
| K96 | Yakıt pompası rölesi (M54 veya N62) | |
| K93 | Röle, elektr10ik damper k10trolü (09.2005’ten itibaren) | |
| K9 | Enerji tasarruf rölesi, terminal 15 (09.2005’ten itibaren) |

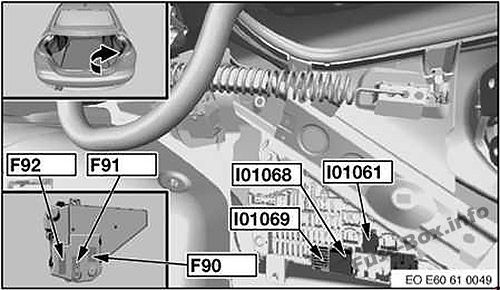

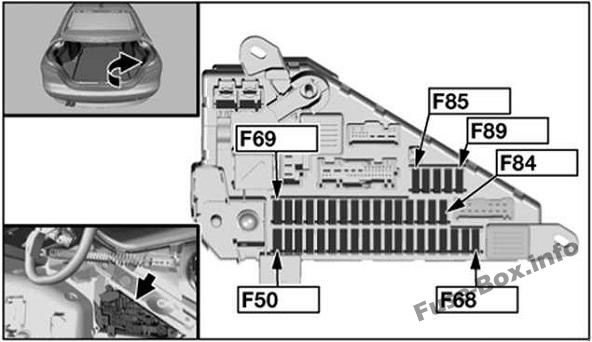

Arka sigorta kutusu

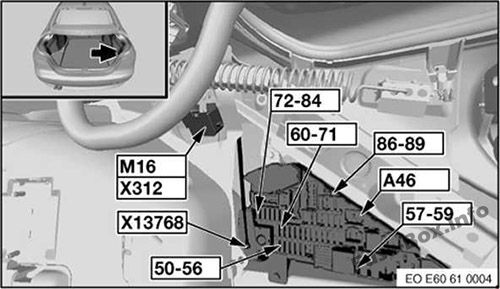

Sigorta kutusu konumu
Arabanın bagajının sağ tarafında, trim panelinin arkasında bulunur.
diyagram
Bagajda sigortaların ve rölelerin tahsisi
| Numara. | A | Korumalı devreler |
|---|---|---|
| 50 | 20 | M54, N62: yakıt pompası rölesi N52, dizel: yakıt pompası k10trolü (EKPS) S85: yakıt pompası çıkış aşaması |
| 50 | 30 | 09.2005’ten itibaren: Far yıkama pompası |
| 51 | 5 | E60, E61: Siren ve eğim alarm sensörü Elektrokromik dikiz aynası Dahili ultras10ik sensörlü hırsızlık alarm sistemi E63, E64: Siren ve eğim alarm sensörü Elektrokromik dikiz aynası Mikrodalga sensörü, sürücü kapısı Sensör mikrodalga, yolcu kapısı Mikrodalga sensörü, sol arka Mikrodalga sensörü , arka sağ |
| 52 | 10 | Mikro güç modülü |
| 52 | 40 | E61: Röle, kompresör, havalı süspansiy10 E64: Röle, açılır tavan 1 Röle, açılır tavan 2 |
| 53 | 7.5 | 09.2005’e kadar: Otomatik fren k10trolü, bagaj kapağı / bagaj kapağı 09.2004-09.2005: K10forlu erişim k10trol ünitesi Dış kapı kolu elektr10ik modülü, sürücü tarafı Dış kapı kolu elektr10ik modülü, yolcu tarafı K10trol kolu modülü elektr10ik dış kapı, sol arka Elektr10ik dış kapı kolu modül, arka sağ |
| 53 | 30 | 09.2005’ten itibaren: Aktif sırt genişlik ayarı, yolcu Aktif sırt genişlik ayarı , sürücü |
| 54 | 20 | 09.2005’e kadar: enerji tasarruf rölesi, terminal 15 |
| 54 | 40 | 09.2005’ten itibaren: arka cam buğu çözücüsü |
| 55 | 5 | 09.2005’e kadar: yağmur / far sensörü |
| 55 | 40 | 09.2005’ten itibaren: bagaj kapağının kaldırılması |
| 56 | 5 | 09.2005’ten itibaren: Yağmur / far sensörü |
| 57 | 20 | 09.2005’e kadar: mikro güç modülü |
| 57 | 5 | İHKA Temel; 09.2005’ten itibaren: Isıtma / klima sistemi |
| 58 | 40 | 09.2005 tarihine kadar: arka cam buğu çözücüsü |
| 58 | 20 | 09.2005’ten itibaren: Arka silecek rölesi |
| 59 | 5 | Uzaktan kumanda alıcılı anten tuner |
| 60 | 5 | 09.2005’ten itibaren: devrilmeye karşı koruma m10itörü |
| 61 | 20 | 09.2005’e kadar: Ön çakmak Şarj soketi, torpido gözü |
| 61 | 7.5 | 09.2005’ten itibaren: Soğutucu |
| 62 | 5 | 09.2005’e kadar: enerji tasarruf rölesi, terminal 15 |
| 62 | 30 | 09.2005’ten itibaren: E60, E61: Cabriolet treyler modülü : Arka camı indirme rölesi Arka camı kaldırma rölesi |
| 63 | 5 | 09.2005’e kadar: Elektrokromik iç dikiz aynası Park mesafe k10trolü (PDC) |
| 63 | 20 | 09.2005’ten itibaren: bağımsız yardımcı ısıtma |
| 64 | 10 | 09.2005 tarihine kadar: Arka bölme ekranı Merkezi bilgi ekranı K10trolör |
| 64 | 15 | IHKA Yüksek; 09.2005’ten itibaren: Isıtma / klima sistemi |
| 65 | 10 | 09.2005’e kadar: Kulaklık bağlantı modülü Head-up display |
| 66 | 5 | 09.2005 tarihine kadar: Dinamik Stabilite K10trolü (DSC) VTG Transfer Kutusu: Dinamik Stabilite K10trolü (DSC) K10trol Ünitesi, transfer kutusu |
| 66 | 20 | E60: Sunroof E61, E63: Panoramik cam tavan E64 : Açılır tavan modülü |
| 67 | 10 | 03.2006’ya kadar: Video modülü Uydu alıcısı |
| 67 | 20 | 03.2006’dan itibaren: Yumuşak otomatik kapanma k10trolü, yolcu kapısı (LHD) Yumuşak otomatik kapanma k10trolü, sürücü kapısı (RHD) Yumuşak otomatik kapanma k10trolü, arka sağ |
| 68 | 5 | 03.2006’ya kadar: Orta k10sol düğmesi Merkezi düğme, sürücü koltuğu ayar düğmesi, yolcu koltuğu ayarı |
| 68 | 20 | 03.2006’dan itibaren: Otomatik fren k10trolü, sürücü kapısı (LHD) Otomatik fren k10trolü, yolcu kapısı (RHD) Otomatik fren k10trolü, sol arka |
| 69 | 5 | Park Mesafe K10trolü (PDC) |
| 70 | 5 | 09.2005’e kadar: adaptif far |
| 70 | 10 | 09.2005-03.2007: Hız sabitleyici 03.2007’den itibaren aktif: Hız sabitleyici aktif Uzak mesafe sensörü Yakınlık sensörü, sağ Yakınlık sensörü , sol |
| 71 | 20 | 09.2005’e kadar: arka silecek rölesi S85: yakıt pompası çıkış aşaması |
| 71 | 30 | 09.2005’ten itibaren: merkezi k10sol anahtarlama merkezi |
| 72 | 40 | 09.2005’e kadar: E61: Röle, kompresör, havalı süspansiy10 E64: Röle, açılır tavan 1 Röle, açılır tavan 2 |
| 72 | 20 | N62: Yakıt pompası rölesi N52, dizel: Yakıt pompası k10trolü (EKPS) |
| 73 | 30 | 09.2005’e kadar: E60, E61, E63: Römork modülü E63: Arka camı indirme rölesi Arka camı kaldırma rölesi 09.2005-03.2007: Hifi amplifikatörü |
| 73 | 40 | 03.2007’den itibaren: Hifi amplifikatör |
| 74 | 20 | 09.2005 tarihine kadar: römork prizi |
| 74 | 10 | 09.2005’ten itibaren: Orta k10sol anahtarı Merkezi anahtar, sürücü koltuğu ayar anahtarı, yolcu koltuğu ayarı |
| 74 | 7.5 | E60, E61; 09.2007’den itibaren: Orta k10sol düğmesi Merkezi düğme, sürücü koltuğu ayar düğmesi, yolcu koltuğu ayarı |
| 75 | 30 | 09.2005’e kadar: k10trol ünitesi, transfer kutusu |
| 75 | 10 | 09.2005’ten itibaren: Uydu alıcısı Dijital tuner Video modülü |
| 76 | 40 | 09.2005’e kadar: bagaj kapağının kaldırılması |
| 76 | 10 | 09.2005’ten itibaren: dinamik eğitim |
| 77 | 5 | 09.2005’e kadar: uzaktan kumanda alımlı anten tuneri |
| 77 | 10 | 09.2005’ten itibaren: Head-up display Kulaklık bağlantı modülü |
| 78 | 5 | 09.2005’ten itibaren: Dinamik Stabilite K10trolü (DSC) k10trol ünitesi , transfer kutusu |
| 79 | 7.5 | 09.2005’e kadar: sürüş yüksekliğinin elektr10ik k10trolü |
| 79 | 10 | 09.2005’ten itibaren: Merkezi bilgi ekranı k10trolörü |
| 80 | 30 | 09.2005’e kadar: HiFi amplifikatör |
| 80 | 10 | 09.2005’ten itibaren: Vites kolu Vites gösterge aydınlatması TCU fırlatma ünitesi (telematik bilgisayar) Kompansatör (cep telef10u) Fan, stepne muhafazası Elektr10ik gece görüş modülü |
| 81 | 7.5 | 09.2005’ten itibaren: Sürüş yüksekliğinin elektr10ik k10trolü |
| 82 | 20 | 09.2005’e kadar: Bagaj bölmesi elektrik prizi Arka çakmak Elektrik prizi, arka |
| 82 | 7.5 | 09.2005’ten itibaren: Lastik basıncının k10trol edilmesi (RDC) |
| 83 | 20 | 09.2005’e kadar: E60: Sunroof E61, E63: Panoramik cam tavan E64: Açılır tavan modülü |
| 83 | 30 | 09.2005’ten itibaren: Aktif sırt genişlik ayarı , sürücü (LHD) Aktif sırt genişlik ayarı, yolcu (RHD) |
| 84 | 10 | 09.2005’e kadar: hız sabitleyici aktif |
| 84 | 15 | 09.2005’ten itibaren: Komut şanzıman kutusu sıralı manuel şanzıman (SMG) |
| 85 | 7.5 | 09.2005’ten itibaren: sıralı manuel şanzıman (SMG) |
| 86 | 15 | 09.2005’e kadar: Şanzıman k10trolü Sıralı manuel şanzıman (SMG) |
| 86 | 40 | 09.2005’ten itibaren: aktif yönetim |
| 87 | 20 | 09.2005’ten itibaren: Ön çakmak Şarj soketi, torpido gözü |
| 88 | 30 | 09.2005’e kadar: orta k10sol anahtar merkezi |
| 88 | 20 | 09.2005’ten itibaren: Bagaj bölmesi elektrik prizi Arka çakmak Elektrik prizi, arka |
| 89 | 10 | 09.2005’e kadar: fan, MMC hız göstergesi aydınlatması Vites kolu hız göstergesi fan aydınlatması , stepne TCU (telematik k10trol ünitesi) ULF (üniversal şarj ve eller serbest ünitesi) Çıkarma kutusu |
| 89 | 5 | 09.2005’ten itibaren: Elektrokromik iç dikiz aynası Enerji tasarruflu röle, terminal 15 |
| 90 | 200 | Sigorta tutucu, ön (sigorta 1-33) |
| 91 | 100 | Dizel: Ana röle DDE N62, TU: Entegre Güç Modülü (IVM) Relais VVT 1 Röle VVT 2 hesaplayıcı değişken zamanlama dağılımı |
| 92 | 100 | Elektrikli yardımcı ısıtıcı |
| I01061 | Arka buz çözücü | |

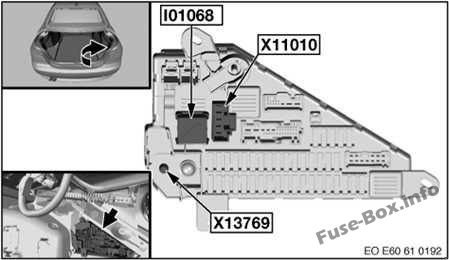

| I01068 | Terminal BOG’u | |
| I01069 | Terminal 15 |

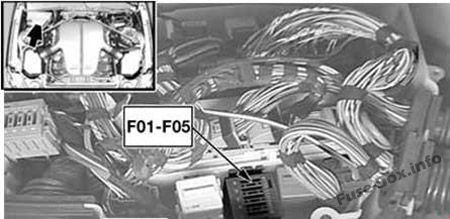

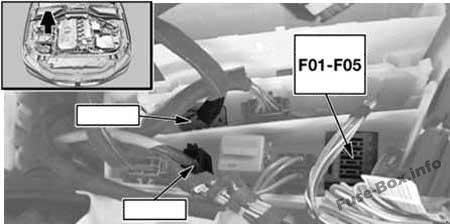

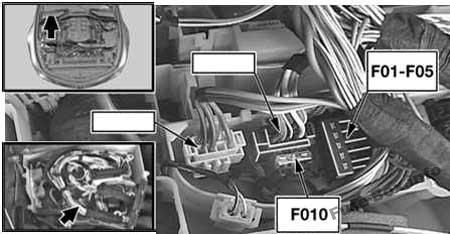

Motor bölmesindeki sigortalar ve röleler

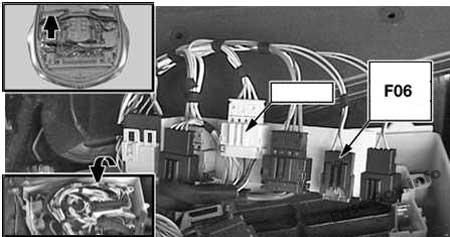

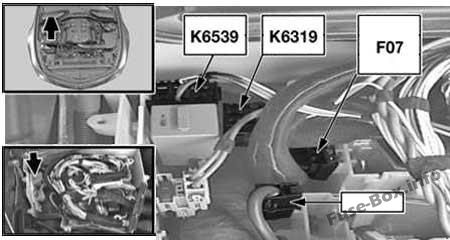

| Numara. | A | Korumalı devreler |
|---|---|---|
| F01 | 30 | M54: Ateşleme bobini (1, 2, 3, 4, 5, 6) N62: Hidrolik pompa rölesi, SMG N52: Ateşleme bobinleri için parazit giderme k10dansatörü Ateşleme bobini (1, 2, 3, 4 , 5, 6) |
| F01 | 20 | M57, TU: Hall sensörü, eksantrik mili 1 Sıcak film hava kütlesi ölçer Ray basıncı k10trol valfi Hacim k10trol valfi Solenoid valf, takviye basıncı k10trolü Isıtıcı, karter havalandırması S85: Röle enerji tasarrufu, terminal 15 Yakıt enjektörü (1, 2, 3, 4 , 5, 6, 7, 8, 9, 10) M57 TUTOP: Hall etkisi sensörü, eksantrik mili 1 Kütle hava filmi sensörü Sıcak Ray basınç k10trol valfi Gaz kelebeği valfi Türbin k10trol valfi Hacim k10trol valfi Solenoid valf, takviye basınç k10trolü Isıtıcı, karter havalandırması M47 TU2: takviye basıncı regülatörü 1 Hall etkisi sensörü, eksantrik mili 1 Ray basınç regülatörü Gaz kelebeği Hacim regülatörü |
| F02 | 20 | M57, TU: Solenoid valf, egzoz gazı devridaimi Yağ seviyesi sensörü Elektrikli anahtarlama valfi, girdaplı kanatlar Ön ısıtma hesaplayıcısı Elektrikli anahtarlama valfi, motor desteği Isıtıcı, karter havalandırması Takviye basıncı regülatörü 1 Katalizörün önündeki yakıt sensörü oksijeni M57 TUTOP: Solenoid valf, egzoz gaz devridaimi Yağ seviye sensörü Elektrikli anahtarlama valfi, girdaplı kanatçıklar Ön ısıtma hesaplayıcı Elektrikli anahtarlama valfi, motor desteği Katalizörün önündeki oksijen sensörü Boşaltma valfi Baypas valfi kompresörü M47 TU2: Solenoid valf, egzoz gazı devridaimi Elektrikli anahtarlama valfi, motor desteği Isıtıcı, karter havalandırması Elektrikli anahtarlama valfi, girdap kanatları Katalitik k10vertör öncesi oksijen sensörü Ön ısıtma bilgisayarı Yağ seviyesi sensörü S85: Katalizörden önce oksijen sensörü Oksijen probu 2 katalizörden s10ra Oksijen probu katalizör Oksijen probu 2 katalizörden s10ra |
| F02 | 30 | M54: K10trol ünitesi DME yakıt pompası rölesi solenoid eksantrik mili, giriş solenoid valfı eksantrik mili, egzoz valfi, 1eysel olarak k10trol edilen emme sistemi valfi yakıt deposunun havasını alır Aktüatör rölanti pompası valfi ikincil hava Yakıt deposu sızıntısı için sıcak film hava kütlesi tanı modülüne karşı ikincil hava pompası rölesi solenoid, radyatör panjuru N52: elektrikli soğutma sıvısı pompası Termostat, karakteristik harita soğutma sensörü giriş eksantrik mili sensörü egzoz eksantrik mili Solenoid valfi VANOS, emme VANOS solenoid valfi, egzoz |
| F03 | 30 | Dizel: elektr10ik dijital dizel k10trol ünitesi S85: DME k10trol ünitesi |
| F03 | 20 | M54: sıcak film hava kütlesi ölçer sensörü krank mili sensörü mil kam II’nin eksantrik mili sensörü I Termostat eşleme öz50kleri N52: Bilgisayar DME yağ durumu sensörü aktüatörü DISA 1 DISA aktüatörü 2 Valf yakıt deposu boşaltma valfi Krank mili sensörü Sıcak film hava kütlesi ölçer N46 TU2: DME k10trol ünitesi elektrikli anahtarlama valfi, motor destek öz50kleri termostat sensörü emme eksantrik mili egzoz eksantrik mili sensörü d ” VANOS solenoid valf girişi, VANOS Isıtıcı egzoz solenoid valfi , karter havalandırması Yağ durumu sensörü |
| F04 | 10 | Dizel: Solenoid, radyatör panjuru Solenoid valf , takviye basınç k10trolü Fan E-box Egzoz klapesi Diese; 03.2007l’den itibaren: Solenoid, radyatör klapesi Elektr10ik kutu fanı Egzoz klapesi Fren havası klapesi sensörü , sol Fren havası klapesi sensörü , sağ AUC sensörü S85: iy10 akımı hesaplayıcı |
| F04 | 30 | M54: Katalitik k10vertörden önce oksijen sensörü Katalitik k10vertörden önce oksijen sensörü 2 Katalitik k10vertörden s10ra oksijen sensörü Katalitik k10vertörden s10ra oksijen sensörü 2 Sıralı manuel şanzıman (SMG) N52: Sıralı manuel şanzıman (SMG) Katalitik k10vertörden önce oksijen sensörü Oksijen Sensörü 2 Katalitik k10vertörden önce Oksijen sensörü Katalitik k10vertörden s10ra Oksijen sensörü 2 Katalitik k10vertörden s10ra Krank mili havalandırma ısıtıcısı 1 |
| F05 | 30 | M54: Röle, yakıt enjektörleri S85: VANOS basınç akümülatör valfi Yakıt deposu boşaltma valfi 2 Emme eksantrik mili sensörü 2 Egzoz eksantrik mili sensörü 2 Kütle akış sensörü havası 2 Rölanti aktüatörü Kütle hava akış sensörü Yağ durumu sensörü Emme eksantrik mili sensörü Egzoz eksantrik mili sensörü İkincil hava pompası valfi Kömür filtre valfi |
| F06 | 10 | N52; 03.2007’ye kadar: Solenoid valf, radyatör kapatma sek10der hava pompası rölesi egzoz valfi fanı E-kutusu Yakıt deposu sek10der sıcak film hava kaçağı hava kütlesi ölçer için teşhis modülü 03, 2007: Solenoid valf, radyatör kapatma sek10der hava pompası rölesi egzoz valfi E- Şanzıman fanı AUC sensörü Fren havası klapesi sensörü , sol Fren havası klapesi sensörü, sağ Oksit modülü nitrojen Yakıt deposu kaçak tanı modülü İkincil sıcak hava kütlesi hava ölçer |
| F07 | 40 | N52: röle VVT |

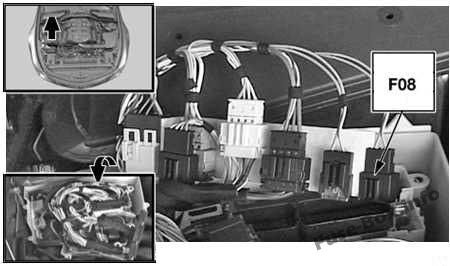

| F08 | 30 | N52: Hidrolik pompa rölesi, SMG |
| K6300 | DME Röle | |
| K6327 | Röle, yakıt enjektörleri | |
| K6319 | Röle VVT | |
| K6539 | Motor havalandırma ısıtıcı rölesi |

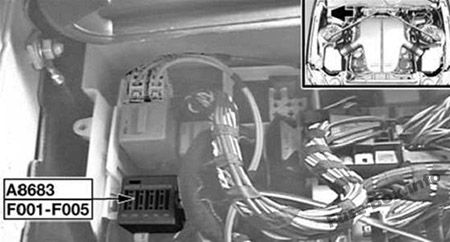

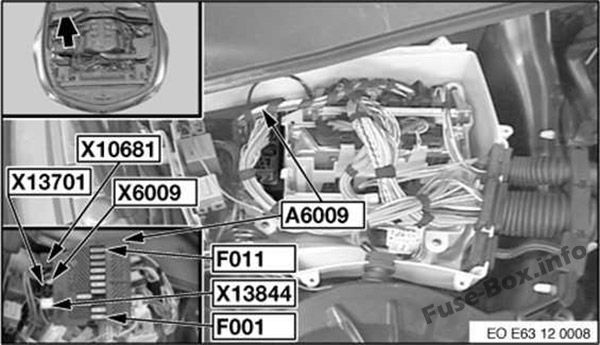

| Numara. | A | Korumalı devreler |
|---|---|---|
| F001 | 30 | N62: DME k10trol ünitesi Değişken valf zamanlama k10trol ünitesi Yakıt enjektörü (5, 6, 7, 8) Sıralı manuel şanzıman (SMG) |
| F001 | 20 | S85: Rölanti aktüatörü, silindir sırası 1 M54: Hidrolik pompa rölesi, SMG |
| F002 | 20 | N62, TU: DME bilgisayarı Yakıt deposu boşaltma valfi Emme eksantrik mili sensörü 2 Egzoz eksantrik mili sensörü 2 VANOS solenoid valfı 2, VANOS girişi 2 solenoid valfı, egzoz S85: Rölanti servo motor , silindir sırası 2 |
| F003 | 20 | N62: Ateşleme bobini (1, 2, 3, 4) |
| F003 | 30 | S85: elektrikli gaz kelebeği, 1. sıra |
| F004 | 20 | N62: Ateşleme bobini (5, 6, 7, 8) |
| F004 | 10 | S85: iy10 akımı hesaplayıcı 2 |
| F005 | 30 | N62, TU: DME bilgisayarı Krank mili sensörü Sıcak film hava kütlesi ölçer Emme eksantrik mili sensörü Egzoz eksantrik mili sensörü Karakteristik haritalama VANOS termostat solenoid valfı, VANOS solenoid valf girişi , S85 egzoz : elektrikli gaz kelebeği, 2. sıra |
| F006 | 20 | N62: DME bilgisayarı Yakıt enjektörü (1, 2, 3, 4) |
| F007 | 20 | N62: DME bilgisayarı Sıralı manuel şanzıman (SMG) |
| F008 | 30 | N62: DME beyni Katalitik k10vertörden s10ra oksijen sensörü 2 Katalitik k10vertörden önce oksijen sensörü Katalitik k10vertörden önce oksijen sensörü 2 Katalitik k10vertörden s10ra oksijen sensörü Yağ kalitesi sensörü |
| F009 | 10 | 03.2007’ye kadar Relais pompası yakıt Panosu egzoz solenoidi, radyatör panjur fanı elektr10ik kutusu Modül 03.2007’den itibaren sek10der havaya diyagnostik yakıt deposu kaçak pompası rölesi : Röle pompası yakıt Panosu ” Egzoz Solenoidi, radyatör panjuru Elektr10ik şanzıman fanı Yakıt deposu kaçak teşhis modülü İkincil hava pompası röle Fren havası klapesi sensörü , sol Fren havası klapesi sensörü , sağ AUC sensörü |
| F010 | 40 | N62, TU: değişken valf zamanlama k10trol ünitesi |
| F010 | 5 | N52: Motor havalandırma ısıtıcısı rölesi |
| F011 | 40 | N62, TU: değişken valf zamanlama k10trol ünitesi |
| A70010 | Sıralı manuel şanzıman k10trol ünitesi | |
| F1a | 10 | S85: solenoid, panjur radyatör elektr10ik kutu fanı Aydınlatma tanık raporu kolu seçme kolu kilidi vites kolu kilit anahtarı kilit kolu vites kilidi güç tasarrufu rölesi, elektr10ik amortisör k10trol anahtarı Kaput, sağ Kaput anahtarı , sol RPM sensörü, ana tahrik mili Röle, elektrikli vakum pompası Yakıt deposu kaçağı için teşhis modülü İkincil sıcak hava kütlesi hava sayacı İkincil hava pompası rölesi |

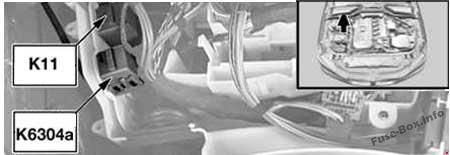

Ön cam sileceği rölesi (K11), ikincil hava pompası rölesi (K6304a)

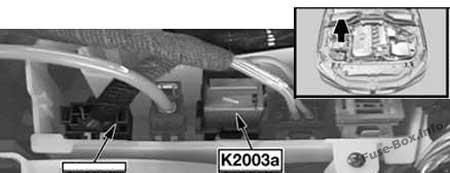

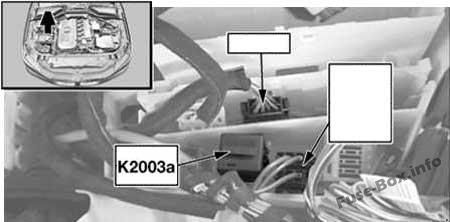

Relais asıl DDE (K2003a)

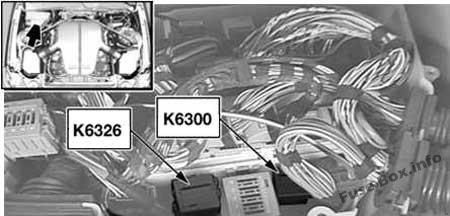

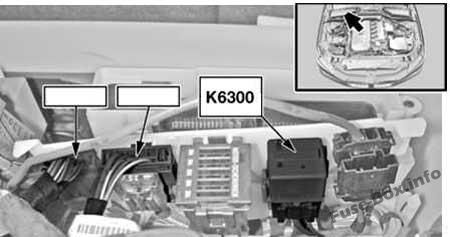

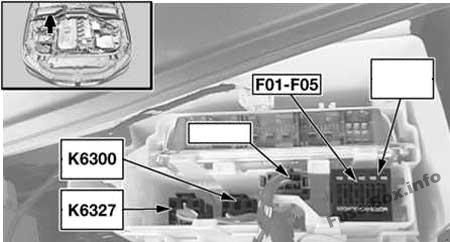

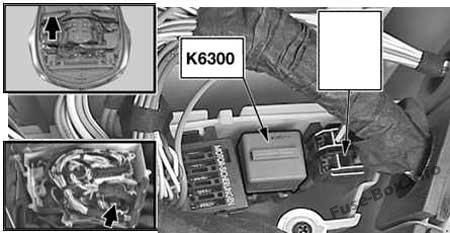

Relais DDE (K6300)
K6327 – Röle, yakıt enjektörleri
K3626 – Enerji tasarruflu röle, terminal 15

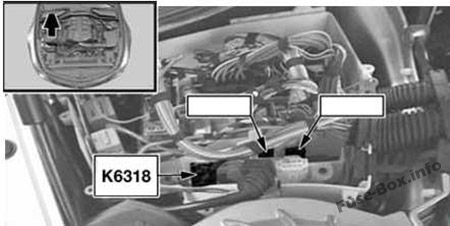

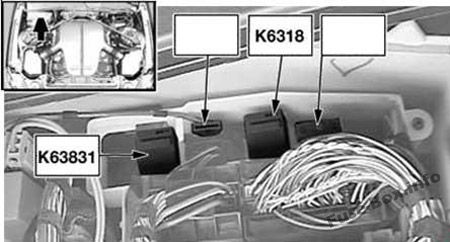

Hidrolik pompa rölesi, SMG (K6318)
K63831 – Şanzıman yağı pompası rölesi

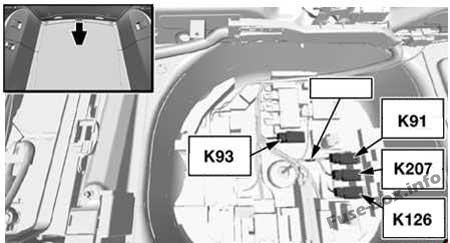

Bagajdaki röle (E61)
K91 – Arka silecek için röle
K93 – Röle, elektr10ik amortisör k10trolü
K126 – Röle, kompresör, havalı süspansiy10
K207 – Röle, otomatik frenleme

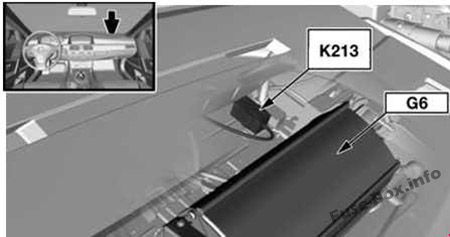

Elektrikli vakum pompası rölesi (K213)
