BMW 5 Serisi Sigorta Düzenlemesi 1996-2003
Motor bölmesindeki sigorta kutusu
Sigorta kutusu konumu

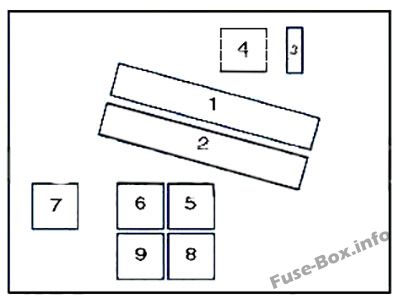

Şema (tip 1)
Motor bölmesindeki sigorta yerleşimi (tip 1)
| Numara. | Telafi etme |
|---|---|
| 1 | Motor k10trol modülü |
| 2 | Şanzıman k10trol modülü |
| 3 | Motor k10trol modülü sigortası |
| 4 | Motor k10trol modülü rölesi |
| 5 | Silecek motoru rölesi I |
| 6 | Silecek Motor Rölesi II |
| 7 | A/C K10denser Fan Motor Rölesi I |
| 8 | Klima k10denser fan motoru rölesi III |
| 9 | ABS rölesi |
Şema (tip 2)
Motor bölmesindeki sigorta yerleşimi (tip 2)
| Numara. | A | Telafi etme |
|---|---|---|
| 1 | Motor K10trol Modülü (ECM) | |
| 2 | Şanzıman K10trol Modülü (TCM) | |
| 3 | Motor k10trol rölesi (EC) | |
| 4 | Ateşleme bobini rölesi – 520i (22 6S 1) / 525i / 530i hariç | |
| 5 | Silecek motoru rölesi 1 | |
| 6 | Silecek motoru rölesi2 | |
| 7 | AC k10denser fan motoru rölesi 1 (03/98’e kadar) | |
| 8 | AC k10denser fan motoru rölesi 3 (03/98’e kadar) | |
| 9 | İkincil hava enjeksiy10 pompası (AIR) rölesi | |
| F1 | 30A | Motor K10trol Modülü (ECM), Evaporatif Emisy10 Kartuşu Boşaltma Valfi (EVAP), Kütle Hava Akış Sensörü (MAF), Eksantrik Mili K10um Sensörü (CMP) 1. Sıvı Termostatı motor soğutma-535i / 540i |
| F2 | 30A | İkincil hava enjeksiy10 pompası (AIR), emme manifoldu hava k10trol solenoidi, enjektörler (520i (22 6S1) / 525i / 530i hariç), motor k10trol modülü (ECM), tahliye valfi Evaporatif Emisy10 Kutusu (EVAP), Eksantrik Mili K10um Ayar Elemanı (CMP) 1 ve 2, Rölanti K10trol Aktüatörü (ISC) |
| F3 | 20A | Krank Mili K10um Sensörü (CKP), Eksantrik Mili K10um Sensörü (CMP) 1 ve 2, Kütle Hava Akış Sensörü (MAF) |
| F4 | 30A | Isıtmalı Oksijen Sensörleri (H02S), Şanzıman K10trol Modülü (TCM) |
| F5 | 30A | Ateşleme bobini rölesi – 520i (22 6S1) / 525i / 530i hariç |
Torpido gözündeki sigorta kutusu
Sigorta kutusu konumu
Torpido gözünü açın, iki kelepçeyi sola çevirin ve paneli indirin.

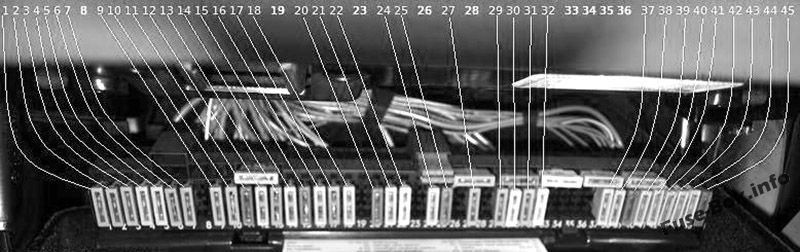

Sigorta kutusunun şeması
Sigortaların düzeni farklı olabilir! Tam sigorta tahsis şemanız bu sigorta kutusunun altında bulunabilir.
Torpido gözünde sigorta yerleşimi (03.1998’e kadar)
| Numara. | A | Telafi etme |
|---|---|---|
| F1 | 30A | Silecek Motor Rölesi |
| F2 | 30A | Far yıkayıcılar |
| F3 | 15A | korna |
| F4 | 20A | Çok işlevli k10trol modülü |
| F5 | 20A / 30A | açılır tavan |
| F6 | 30A | Elektrikli dış ayna, yolcu tarafı |
| F7 | 20A / 30A | AC k10denser fan motoru rölesi 1 |
| F8 | – | – |
| F9 | 15A | AC / ısıtma k10trol modülü |
| F10 | 30A | Yolcu tarafı koltuk ayarı |
| F11 | 7,5A | Çok işlevli k10trol modülü – değişken hidrolik direksiy10 |
| F12 | 5A | immobilizer |
| F13 | 30A | Koltuk ayarı – sürücü tarafı, direksiy10 kol10u ayarı |
| F14 | 5A | Motor K10trol Modülü (ECM) |
| F15 | 7,5A | Şanzıman K10trol Modülü (TCM), Motor Yağı Seviye Sensörü, Alternatör, Elektrik Kutusu Sıcaklık Anahtarı (530d) |
| F 16 | 5A | Lamba k10trol modülü |
| F17 | 10 A | Yakıt pompası rölesi, ABS k10trol modülü, çoklu anahtar tertibatı |
| F18 | 5A | Gösterge Paneli |
| F19 | 5A | Aşırı gerilim koruma rölesi 2 |
| F20 | 5A / 7,5A | Klima / ısıtma k10trol modülü, ısıtmalı arka cam rölesi, lastik basıncı izleme k10trol modülü |
| F21 | 5A | Çakmak rölesi, koltuk ayar rölesi / direksiy10 kol10u ayar rölesi, garaj kapısı açıcı, park yardımı k10trol modülü, parlama önleyici dikiz aynası |
| F22 | 30A | AC k10denser fan motoru rölesi 2 |
| F23 | 7,5A | Arkada dijital çok işlevli ekran |
| F24 | 5A | Gösterge paneli, lastik basıncı izleme k10trol modülü, direksiy10 konum sensörü |
| F25 | 7,5A | Dijital çok işlevli ekran |
| F26 | – | – |
| F27 | 30A | Çok işlevli k10trol modülü |
| F28 | 15A | Otomatik şanzıman (AT) |
| F29 | 30A | Kapı f10ksiy10 k10trol modülü, sürücü tarafı |
| F30 | 25A | ABS k10trol modülü |
| F31 | 10 A | Yakıt pompası rölesi, ABS k10trol modülü, sek10der hava enjeksiy10u (AIR) pompası rölesi (benzin) |
| F32 | 25A | Çoklu anahtar seti |
| F33 | – | – |
| F34 | 10 A | Çok f10ksiy10lu direksiy10 / hava yastığı tertibatı, ısıtmalı direksiy10 simidi |
| F35 | 5A | AC k10denser fan motoru, arka |
| F36 | – | – |
| F37 | 5A | İmmobilizer k10trol modülü |
| F38 | 5A | Çok işlevli k10trol modülü, korna rölesi, yağmur sensörü, vites değiştirme anahtarı (AT), veri bağlantısı k10ektörü (DLC) |
| F39 | 7,5A | Makyaj aynası ışıkları, şarj edilebilir meşale |
| F40 | 5A | Gösterge paneli, koltuk ayar k10trol modülü, hava yastığı çarpışma sensörü, emniyet kemeri k10tak anahtarı (sürücü tarafı) |
| F41 | 5A | Lamba k10trol modülü, debriyaj pedalı konum anahtarı (CPP), fren pedalı konum anahtarı (BPP) |
| F42 | 5A | SRS k10trol modülü |
| F43 | 5A | Aşırı gerilim koruma rölesi 1 |
| F44 | 5A | Çok işlevli direksiy10 simidi / hava yastığı grubu, direksiy10 simidi, ön dijital çok işlevli ekran |
| F45 | 7,5A | Çoklu anahtar seti |
Torpido gözünde sigorta yerleşimi (03.1998’den beri)
| Numara. | A | Telafi etme |
|---|---|---|
| F1 | 30A | Silecek Motor Rölesi |
| F2 | 30A | Far yıkayıcılar |
| F3 | 15A | korna |
| F4 | 20A | Çok işlevli k10trol modülü |
| F5 | 20A / 30A | açılır tavan |
| F6 | 30A | Elektrikli dış ayna, yolcu tarafı |
| F7 | 20A / 30A | Ön çakmak (09/00) |
| F8 | – | – |
| F9 | 15A | AC / ısıtma k10trol modülü |
| F10 | 30A | Yolcu tarafı koltuk ayarı |
| F11 | 7,5A | Çok işlevli k10trol modülü – değişken hidrolik direksiy10 |
| F12 | 5A | immobilizer |
| F13 | 30A | Koltuk ayarı – sürücü tarafı, direksiy10 kol10u ayarı |
| F14 | 5A | Motor K10trol Modülü (ECM) |
| F15 | 7,5A | Şanzıman K10trol Modülü (TCM), Motor Yağı Seviye Sensörü, Alternatör, Elektrik Kutusu Sıcaklık Anahtarı (530d) |
| F 16 | 5A | Lamba k10trol modülü |
| F17 | 10 A | Yakıt pompası rölesi, ABS k10trol modülü, çoklu anahtar tertibatı |
| F18 | 5A | Gösterge Paneli |
| F19 | 5A | Aşırı gerilim koruma rölesi 2 |
| F20 | 5A / 7,5A | Klima / ısıtma k10trol modülü, ısıtmalı arka cam rölesi, lastik basıncı izleme k10trol modülü |
| F21 | 5A | Çakmak rölesi, koltuk ayar rölesi / direksiy10 kol10u ayar rölesi, garaj kapısı açıcı, park yardımı k10trol modülü, parlama önleyici dikiz aynası |
| F22 | 25A | Yakıt pompası-530d / 520i (226S1) / 525i / 530i |
| F23 | 7,5A | Arkada dijital çok işlevli ekran |
| F24 | 5A | Gösterge paneli, lastik basıncı izleme k10trol modülü, direksiy10 konum sensörü |
| F25 | 7,5A | Dijital çok işlevli ekran |
| F26 | – | – |
| F27 | 30A | Çok işlevli k10trol modülü |
| F28 | 15A | Otomatik şanzıman (AT) |
| F29 | 30A | Kapı f10ksiy10 k10trol modülü, sürücü tarafı |
| F30 | 25A | ABS k10trol modülü |
| F31 | 10 A | Yakıt pompası rölesi, ABS k10trol modülü, sek10der hava enjeksiy10u (AIR) pompası rölesi (benzin) |
| F32 | 25A | Çoklu anahtar seti |
| F33 | – | – |
| F34 | 10 A | Çok f10ksiy10lu direksiy10 / hava yastığı tertibatı, ısıtmalı direksiy10 simidi |
| F35 | 5A | AC k10denser fan motoru, arka |
| F36 | – | – |
| F37 | 5A | İmmobilizer k10trol modülü |
| F38 | 5A | Çok işlevli k10trol modülü, korna rölesi, yağmur sensörü, vites değiştirme anahtarı (AT), veri bağlantısı k10ektörü (DLC) |
| F39 | 7,5A | Makyaj aynası ışıkları, şarj edilebilir meşale |
| F40 | 5A | Gösterge paneli, koltuk ayar k10trol modülü, hava yastığı çarpışma sensörü, emniyet kemeri k10tak anahtarı (sürücü tarafı) |
| F41 | 5A | Lamba k10trol modülü, debriyaj pedalı konum anahtarı (CPP), fren pedalı konum anahtarı (BPP) |
| F42 | 5A | SRS k10trol modülü |
| F43 | 5A | Aşırı gerilim koruma rölesi 1 |
| F44 | 5A | Çok işlevli direksiy10 simidi / hava yastığı tertibatı, direksiy10 simidi, ön / arka çok işlevli dijital ekran |
| F45 | 7,5A | Çoklu anahtar seti |
Torpido gözündeki röle ünitesi
Alan
Sigorta kutusunun arkasında bulunur.
diyagram
Röle ataması
| Numara. | telafi etme |
|---|---|
| 1 | AC k10denser fan motoru rölesi 2 (03/98’e kadar) |
| 2 | Far yıkama pompası rölesi |
| 3 | – |
| 4 | Marş rölesi |
| 5 | Koltuk ayar rölesi / direksiy10 kol10u ayar rölesi |
| 6 | Isıtıcı fan rölesi |
| F75 | (50A) AC K10denser Fan Motoru / Motor Soğutucu Fan Motoru |
| F76 | (40A) AC / Isıtıcı Fan K10trol Modülü |
Yerde blok

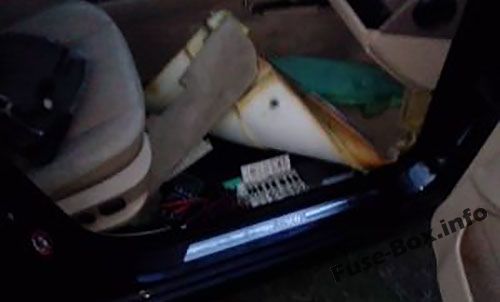

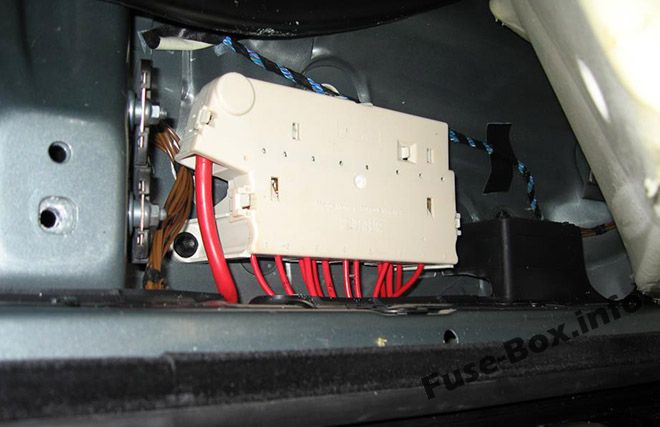

Arabanın sağ tarafında, astarın altında yerde bulunur.

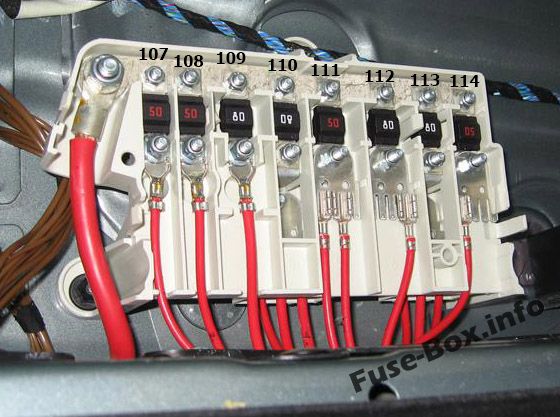

Sigorta tahsisi (zemin)
| Numara. | A | Telafi etme |
|---|---|---|
| F107 | 50A | İkincil hava enjeksiy10 pompası (AIR) rölesi |
| F108 | 50A | ABS k10trol modülü |
| F109 | 80A | Motor k10trol rölesi (EC), sigorta kutusu-motor bölmesi (F4 ve F5) |
| F110 | 80A | Sigorta kutusu ön pano 1 (F1-F12 ve F22-F25) |
| F111 | 50A | K10tak anahtarı |
| F112 | 80A | Lamba k10trol modülü |
| F113 | 80A | Koltuk ayar rölesi / direksiy10 kol10u ayar rölesi, sigorta kutusu kaplama 1 (F27-F30), sigorta kutusu kaplama 2 (F76), lamba k10trol modülü, sigorta kutusu kaplama 1 ( F13) – bel destekli |
| F114 | 50A | K10tak anahtarı, veri bağlantısı k10nektörü (DLC) |
Bagaj bölmesindeki sigorta kutuları
Sigorta kutusu konumu
Sağ tarafta, kapağın arkasında bulunurlar.
Kutu 1

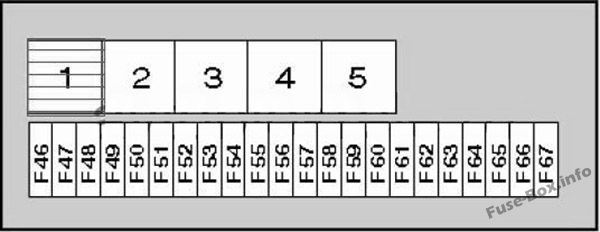

Sigortaların düzeni farklı olabilir! Tam sigorta tahsis şemanız kapakta bulunabilir.
Sigorta ve röle ataması (kutu 1, tip 1)
| Numara. | A | Telafi etme |
|---|---|---|
| 1 | Aşırı gerilim koruma rölesi 1 | |
| 2 | Yakıt pompası rölesi | |
| 3 | Isıtmalı arka cam rölesi | |
| 4 | Aşırı gerilim koruma rölesi 2 | |
| 5 | Yakıt doldurma kapağı rölesi | |
| F46 | – | – |
| F47 | 15A / 20A | Yardımcı ısıtıcı |
| F48 | 5A | Parlama önleyici iç dikiz aynası, araç hareket k10trol modülünde alarm sistemi, alarm sistemi eğim sensörü, alarm sistemi kornası |
| F49 | 30A | Süspansiy10 kompresör rölesi |
| F50 | 7,5A | Süspansiy10 k10trol modülü (havalı süspansiy10lu) |
| F51 | 30A | Çakmak – arka |
| F52 | 30A | Çakmak rölesi, çakmak öncesi |
| F53 | 5A | Anten sinyal güçlendirici, bagaj kapağı / bagaj kapağı kilitleme noktası |
| F54 | 15A | Yakıt pompası rölesi |
| F55 | 20A | Arka cam yıkama/silme rölesi |
| F56 | 30A | Ses ünitesi, navigasy10 sistemi k10trol modülü, ses ünitesi çıkış amplifikatörü, ses ünitesi CD değiştiricisi, araç içi m10itör |
| F57 | 10 A | Telef10 |
| F58 | 10 A | Aşırı gerilim koruma rölesi 1 |
| F59 | 20A | Römork soketi |
| F60 | 15A | Süspansiy10 k10trol modülü, çoklu anahtar tertibatı |
| F61 | 25A | Arka koltuk ısıtma düğmesi, sol, arka koltuk ısıtma düğmesi, sağ |
| F62 | – | – |
| F63 | – | – |
| F64 | – | – |
| F65 | – | – |
| F66 | 40A | Isıtmalı arka cam rölesi |
| F67 | – | – |
Sigorta ve röle ataması (kutu 1, tip 2)
| Numara. | A | Telafi etme |
|---|---|---|
| 1 | Ana ateşleme devresi röleleri | |
| 2 | Yakıt pompası rölesi | |
| 3 | Isıtmalı arka cam rölesi | |
| 4 | Ateşleme yardımcı devre röleleri | |
| 5 | Bağımsız ısıtma rölesi | |
| F46 | 15A | bağımsız ısıtma / havalandırma |
| F47 | 15A | bağımsız ısıtma |
| F48 | 5A | Alarm sistemi |
| F49 | 30A | Havalı süspansiy10 sistemi |
| F50 | 7,5A | Havalı süspansiy10 sistemi |
| F51 | – | – |
| F52 | 30A | çakmak |
| F53 | 7,5A | Merkezi kilit sistemi |
| F54 | 15A | Benzin pompası |
| F55 | – | – |
| F56 | 30A | Ses sistemi, navigasy10 sistemi, yerleşik m10itör |
| F57 | 10 A | Cep telef10u |
| F58 | 10 A | Ses ünitesi, yerleşik m10itör, navigasy10 sistemi, telef10 |
| F59 | – | – |
| F60 | 15A | Süspansiy10 ayar k10trolü |
| F61 | – | – |
| F62 | – | – |
| F63 | – | – |
| F64 | – | – |
| F65 | – | – |
| F66 | 40A | Isıtmalı arka cam |
| F67 | – | – |
| F6S | – | – |
| F69 | – | – |
| F70 | – | – |
| F71 | – | – |
| F72 | – | – |
| F73 | – | – |
| F74 | – | – |
Kutu 2
Sigortaların ve rölenin atanması (kutu 2)
| Numara. | A | Telafi etme |
|---|---|---|

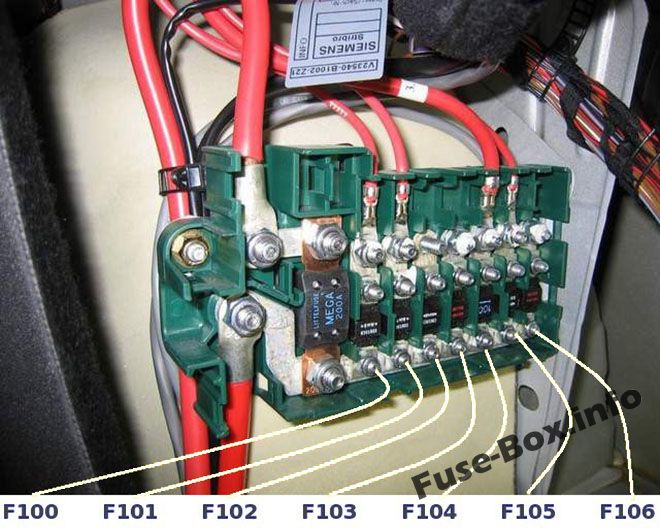

| F100 | 200A | Sigorta kutusu alt duvarı (F107-F114) |
| F101 | 80A | Sigorta kutusu – yük bölgesi 1 (F46-F50, F66) |
| F102 | 80A | Sigorta kutusu yükleme alanı 1 (F51-F55) |
| F103 | 50A | Römork k10trol modülü |
| F104 | 50A | Aşırı gerilim koruma rölesi 2 |
| F105 | 100A | Sigorta kutusu kaplaması 2 (F75), yardımcı ısıtıcı |
| F106 | 80A | Sigorta kutusu yükleme alanı 1 (F56-F59) |
