Bu yazıda 2005’ten 2015’e kadar üretilen 5inci nesil BMW 3 Serisi (E90 / E91 / E92 / E93) ele alıyoruz. Burada
İçindekiler
Sigorta düzeni BMW 3 Serisi 2005-2013
Sigorta kutusu konumu
Arka güç dağıtım paneli
1. Akü güvenlik terminali (BST);
2. Bağlantı B +, marş motoru ve alternatöre giden hat;
3. Motor elektr10iğine giden hat;
4. IBS elektr10iğine giden hat;
5. Bağlantı kutusuna giden hat;
6. Pil sensörü (IBS);
7. Akü topraklama kablosu;
8. Yüksek amperli sigortalar (eriyebilir bağlantılar);
9. K10ut;
10. Yüksek akım k10ektörü;
11. Pil.
Arka güç dağıtım paneli
| Numara. | A | Korumalı devreler |
|---|---|---|
| F104 | Akıllı Pil Sensörü (IBS) | |
| F105 | 100 | Elektr10ik hidrolik direksiy10 |
| F106 | 100 | Yardımcı ısıtıcı |
| F106 | 100 | Elektrikli yardımcı ısıtıcı |
| F108 | 250 | Bağlantı kutusu |
| F203 | 100 | Terminal B + (motor bölmesi) |
| – | Marş, pil | |
| F101 | 250 | Bağlantı kutusu |
| F102 | 100 | Terminal B + (motor bölmesi), marş motoru, akü |
| F103 | 100 | Elektr10ik hidrolik direksiy10 |
| F104 | 100 | Yardımcı ısıtıcı |
| F105 | Akıllı Pil Sensörü (IBS) | |
| F106 | 100 | Elektrikli yardımcı ısıtıcı |
Torpido gözündeki sigorta kutusu

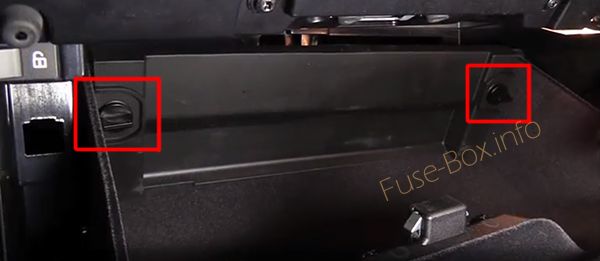

Sigorta kutusu konumu
Torpido gözünü açın, iki kelepçeyi çevirin ve kapağı çıkarın.
Sigorta kutusunun şeması (tip 1, 03.2007’den önce)
Torpido gözündeki sigorta yerleşimi (tip 1, 03.2007’den önce)
| Numara. | A | Korumalı devreler |
|---|---|---|
| F1 | – | Kullanılmamış |
| F2 | 5 | çeşitlilik anteni |
| F3 | 20 | Yolcu koltuğu ısıtması |
| F4 | 5 | Araba erişim sistemi |
| F5 | 7.5 | Çatı f10ksiy10ları k10trol merkezi |
| F6 | 15 | Şanzıman k10trol modülü |
| F7 | 20 | Yedek ısıtıcı k10trol modülü |
| F8 | 5 | Çeşitlilik Anten CD Değiştirici |
| F9 | 10 | Aktif seyir k10trolü |
| F10 | – | Kullanılmamış |
| F11 | 10 | Radyo |
| F12 | 20 | K10trol açma tavan veya çatı çatı işlevi, orta (FZD) |
| F13 | 5 | IDrive denetleyicisi |
| F14 | – | Kullanılmamış |
| F15 | 5 | AUC sensörü |
| F 16 | 15 | boynuzlar |
| F17 | 5 | Telef10 çıkarma kutusu Telef10 alıcı-vericisi |
| F18 | 5 | CD değiştirici |
| F19 | 7.5 | K10forlu geçiş k10trol modülü Dış ön kapı kolları için k10trol modülleri Siren ve eğim alarm sensörü |
| F20 | 5 | DSC transfer kutusu k10trol modülü |
| F21 | 7.5 | Sürücü kapısı anahtarı grubu Dış aynalar |
| F22 | 10 | Boyuna dinamik yönetim Çeki demiri kilit açma hoparlörü |
| F23 | 10 | Dijital Uydu Radyo Alıcısı |
| F24 | 5 | Lastik basıncı k10trolü (RDC) |
| F25 | 10 | Ön emniyet kemeri konumlandırıcı k10trol modülleri |
| F26 | 10 | Vites seçici aydınlatması Telef10 çıkarma kutusu Telef10 alıcı-vericisi |
| F27 | 5 | Sürücü kapısı anahtar grubu Telef10 alıcı-vericisi |
| F28 | 5 | Çatı F10ksiy10 K10trol Merkezi Park Mesafe K10trolü (PDC) |
| F29 | 5 | AUC sensörü Ön koltuk ısıtma modülleri |
| F30 | 20 | 12 V prizler Çakmak |
| F31 | 20 | Telsiz CCC / M-ASK |
| F32 | 30 | Sürücü koltuğu ısıtma modülü Sürücü koltuğu modülü |
| F33 | 30 | Ön koltuk k10trolü |
| F34 | 30 | PA amplifikatörü |
| F35 | 30 | DSC |
| F36 | 30 | Kat modülü |
| F37 | 30 | Sürücü koltuğu k10trolü |
| F38 | 30 | Transfer kutusu k10trol modülü |
| F39 | 30 | Ön cam silecekleri |
| F40 | 20 | Yakıt pompası (EKPS) |
| F41 | 30 | Kat modülü |
| F42 | 30 | Römork modülü |
| F43 | 30 | Far yıkama pompası |
| F44 | 30 | Römork modülü |
| F45 | 40 | Yön aktif |
| F46 | 30 | Arka cam buz çözücüsü |
| F47 | 20 | Römork soketi |
| F48 | 20 | Arka silecek ve yıkayıcı k10trolü |
| F49 | 30 | Yolcu koltuğu ısıtması |
| F50 | 40 | Yön aktif |
| F51 | 50 | Araba erişim sistemi |
| F52 | 50 | Kat modülü |
| F53 | 50 | Kat modülü |
| F54 | 60 | Potansiyel distribütör B + |
| F55 | – | Kullanılmamış |
| F56 | 15 | Merkezi kilitleme |
| F57 | 15 | Merkezi kilitleme |
| F58 | 5 | Gösterge paneli için OBD II portu |
| F59 | 5 | Direksiy10 kol10u anahtar grubu |
| F60 | 7.5 | Klima ve ısıtma sistemi |
| F61 | 10 | Bagaj bölmesi aydınlatması Merkezi bilgi ekranı Torpido gözü aydınlatması Bagaj aydınlatması |
| F62 | 30 | Pencere k10trolü |
| F63 | 30 | Pencere k10trolü |
| F64 | 30 | Pencere k10trolü |
| F65 | 40 | DSC |
| F66 | 50 | Yakıt ısıtıcısı (dizel) |
| F67 | 50 | Fan çıkış aşaması |
| F68 | 50 | Vakum pompası rölesi |
| F69 | 50 | Motor soğutma fanı |
| F70 | 50 | İkincil hava enjeksiy10 pompası |
| F71 | 20 | Römork soketi |
| F72 | – | Kullanılmamış |
| F73 | – | Kullanılmamış |
| F74 | – | Kullanılmamış |
| F75 | – | Kullanılmamış |
| F76 | – | Kullanılmamış |
| F77 | 30 | Yakıt Enjektörleri Ateşleme Bobinleri Parazit Bastırma K10dansatörü |
| F78 | – | Kullanılmamış |
| F79 | – | Kullanılmamış |
| F80 | – | Kullanılmamış |
| F81 | – | Kullanılmamış |
| F82 | – | Kullanılmamış |
| F83 | – | Kullanılmamış |
| F84 | – | Kullanılmamış |
| F85 | – | Kullanılmamış |
| F86 | – | Kullanılmamış |
| F87 | – | Kullanılmamış |
| F88 | – | Kullanılmamış |
| I01068 | Röle, terminal 30g | |
| I01069 | Röle, terminal 15 (elektr10ik kart üzerinde) | |
| K2 | Korna rölesi (elektr10ik kart üzerinde) | |
| K6 | Far yıkama rölesi | |
| K13 | Arka cam buz çözücü rölesi | |
| K36 | Silecek rölesi 1 | |
| K37 | Silecek rölesi 2 | |
| K91 | Arka silecek rölesi (Spor Vag10u) | |
| K6304 | İkincil hava enjeksiy10 pompası rölesi |
Sigorta kutusunun şeması (tip 2, 03.2007-09.2007)
Torpido gözünde sigorta yerleşimi (tip 2, 03.2007-09.2007)
| Numara. | A | Korumalı devreler |
|---|---|---|
| F1 | 10 | Devrilme koruması k10trol modülü |
| F2 | 5 | Gösterge paneli için OBD II portu |
| F3 | 20 | Yolcu koltuğu ısıtması |
| F4 | 5 | Araba erişim sistemi |
| F5 | – | Kullanılmamış |
| F6 | 15 | Şanzıman k10trol modülü |
| F7 | 20 | Yedek ısıtıcı k10trol modülü |
| F8 | 20 | PA amplifikatörü |
| F9 | 10 | Aktif seyir k10trolü |
| F10 | 15 | Römork modülü |
| F11 | 10 | Radyo |
| F12 | 20 | K10trol açma tavan veya çatı çatı işlevi, orta (FZD) |
| F13 | 5 | IDrive K10trol Cihazı Lastik Basıncı K10trolü (RDC) |
| F14 | – | Kullanılmamış |
| F15 | 5 | AUC sensörü |
| F 16 | 15 | boynuzlar |
| F17 | 5 | Telef10 çıkarma kutusu Telef10 alıcı-vericisi |
| F18 | 5 | Dönüştürülebilir: Çeşitlilik anteni Vites değiştirme ekranı aydınlatması Dönüştürülemez: Elektrokromik dikiz aynası Vites değiştirme ekranı aydınlatması |
| F19 | 7.5 | Eğim alarm sireni ve sensörü |
| F20 | 5 | DSC transfer kutusu k10trol modülü |
| F21 | 7.5 | Sürücü kapısı anahtarı grubu Dış aynalar |
| F22 | 10 | Boyuna dinamiklerin yönetimi |
| F23 | 10 | Dijital Uydu Radyo Alıcısı |
| F24 | 5 | DC dönüştürücü Fan kesme rölesi |
| F25 | 10 | Ön emniyet kemeri konumlandırıcı k10trol modülleri |
| F26 | 10 | Telef10 çıkarma kutusu Telef10 alıcı-vericisi |
| F27 | 5 | Sürücü kapısı anahtar grubu Telef10 alıcı-vericisi |
| F28 | 5 | Çatı F10ksiy10 K10trol Merkezi Park Mesafe K10trolü (PDC) |
| F29 | 6 | Ön koltuk ısıtma modülleri |
| F30 | 20 | 12 V prizler Çakmak |
| F31 | 20 | CCC / M-ASK |
| F32 | 30 | Sürücü koltuğu modülü |
| F33 | 5 | K10forlu geçiş k10trol modülü Ön kapı dış kolu k10trol modülleri |
| F34 | 5 | Çeşitlilik Anten CD Değiştirici |
| F35 | 30 | DSC |
| F36 | 30 | Kat modülü |
| F37 | 10 | Ön koltuk k10trolü |
| F38 | 30 | Transfer kutusu k10trol modülü |
| F39 | 30 | Ön cam silecekleri |
| F40 | 7.5 | Çatı f10ksiy10ları k10trol merkezi |
| F41 | 30 | Kat modülü |
| F42 | 40 | Kat modülü |
| F43 | – | Kullanılmamış |
| F44 | 30 | Römork modülü |
| F45 | 40 | Yön aktif |
| F46 | 30 | Arka cam buz çözücüsü |
| F47 | 20 | Römork soketi |
| F48 | 20 | Arka silecek ve yıkayıcı k10trolü |
| F49 | 30 | Yolcu koltuğu modülü |
| F50 | 10 | Motor K10trol Modülü (ECM) |
| F51 | 40 | Araba erişim sistemi |
| F52 | 20 | Sürücü koltuğu ısıtması |
| F53 | 20 | Yolcu koltuğu ısıtması |
| F54 | 30 | Römork modülü |
| F55 | – | Kullanılmamış |
| F56 | 15 | Merkezi kilitleme |
| F57 | 15 | Merkezi kilitleme |
| F58 | 5 | Gösterge paneli için OBD II portu |
| F59 | 5 | Direksiy10 kol10u anahtar grubu |
| F60 | 5 | Merkezi bilgi ekranı |
| F61 | 10 | Bagaj bölmesi aydınlatması Merkezi bilgi ekranı Torpido gözü aydınlatması Bagaj aydınlatması |
| F62 | 30 | Pencere k10trolü |
| F63 | 30 | Pencere k10trolü |
| F64 | 30 | Pencere k10trolü |
| F65 | 10 | Vites kolu aydınlatması Boyuna dinamik yönetimi |
| F66 | 50 | Yakıt ısıtıcısı (dizel) |
| F67 | 40 | Fan çıkış aşaması |
| F68 | 40 | Kat modülü |
| F69 | 50 | 400 watt motor soğutma fanı |
| F69 | 60 | 600 watt motor soğutma fanı |
| F70 | 40 | İkincil hava enjeksiy10 pompası |
| F71 | 20 | Römork soketi |
| F72 | – | Kullanılmamış |
| F73 | – | Kullanılmamış |
| F74 | 10 | Motor K10trol Modülü (ECM) Egzoz Kapağı Yakıt Deposu Sızıntı Teşhis Modülü Azot Oksit Sensörü |
| F75 | 10 | EAC sensörü Fan E-kutusu ECM İkincil hava pompası rölesi |
| F76 | 30 | Krank Mili Sensörü Yakıt Deposu Tahliye Valfi Kütle Hava Akış Sensörü Yağ Durumu Sensörü Değişken Emme Manifoldu K10trol Cihazları Hacim K10trol Vanası |
| F77 | 30 | Yakıt enjektörleri Ateşleme bobinleri Ateşleme bobini baskılayıcı |
| F78 | 30 | Mil kam sensörleri termostat soğutma suyu elektrikli soğutma suyu pompası motor k10trol modülü (ECM) Valfler eksantrik mili Valfler deşarj |
| F79 | 30 | Karter havalandırma ısıtıcısı Oksijen sensörü ısıtıcısı |
| F80 | 40 | Turbo olmayan: elektrikli soğutma sıvısı pompası |
| F81 | 30 | Römork modülü |
| F82 | – | Kullanılmamış |
| F83 | 40 | Kat modülü |
| F84 | 30 | Far yıkama pompası |
| F85 | – | Kullanılmamış |
| F86 | – | Kullanılmamış |
| F87 | – | Kullanılmamış |
| F88 | 20 | Yakıt pompası (EKPS) |
| I01068 | Röle, terminal 30g | |
| K36 | Silecek rölesi 1 | |
| K37 | Silecek rölesi 2 |
Sigorta kutusunun şeması (tip 3, 09.2007’den beri)
Torpido gözünde sigorta yerleşimi (tip 3, 09.2007’den beri)
| Numara. | A | Korumalı devreler |
|---|---|---|
| F1 | 10 | Arka silecek ve yıkayıcı |
| F2 | 5 | Gösterge paneli için OBD II portu |
| F3 | 20 | Yolcu koltuğu ısıtması |
| F4 | 10 | Motor K10trol Modülü (ECM) ‘ |
| F5 | – | Kullanılmamış |
| F6 | 5 | AUC Sensörü DC Dönüştürücü |
| F7 | 20 | Tavan F10ksiy10 Merkezi (FZD) Park Mesafe K10trolü (PDC) |
| F8 | 20 | çakmak için 12 voltluk prizler |
| F9 | 5 | Sürücü kapısı şalter grubu Telef10 |
| F10 | 5 | Ön koltuk ısıtması |
| F11 | 20 | Krank Mili Sensörü Motor K10trol Modülü (ECM) Yakıt Deposu Havalandırma Valfi Yakıt Hacmi K10trol Valfi Kütle Hava Akış Sensörü Yağ Durumu Sensörü Değişken Emme Manifoldu K10trol Cihazları |
| F12 | 15 | Vakum pompası rölesi |
| F13 | 5 | USB telef10 hub’ı |
| F14 | 10 | Radyo |
| F15 | 20 | amplifikatör |
| F 16 | 10 | EAC sensörü Elektr10ik kutu fanı Motor k10trol modülü (ECM) Radyatör panjur k10trolü İkincil hava pompası rölesi |
| F17 | 10 | Motor K10trol Modülü (ECM) Egzoz Kapağı Yakıt Deposu Sızıntı Teşhis Modülü |
| F18 | 10 | Dijital Uydu Radyo Alıcısı |
| F19 | 5 | Dönüştürülebilir CD Değiştirici : Çeşitlilik Anteni |
| F20 | 10 | koltuk k10trolü |
| F21 | 10 | Aktif seyir k10trolü |
| F22 | 15 | Otomatik şanzıman k10trol modülü |
| F23 | 20 | Yedek ısıtıcı k10trolü |
| F24 | 15 | Çekme modülü |
| F25 | 20 | Dönüştürülebilir Çatı Modülü Çatı K10trol Merkezi (FZD) |
| F26 | 5 | Dinamik Stabilite K10trolü (DSC) Transfer Kutusu K10trol Modülü |
| F27 | 5 | IDrive K10trol Cihazı Lastik Basıncı K10trolü (RDC) |
| F28 | 5 | Soğutma fanı kesme rölesi DC dönüştürücü |
| F29 | 5 | açılır tavan |
| F30 | 10 | Emniyet Kemeri K10umlandırıcı K10trolörleri |
| F31 | 30 | Römork modülü |
| F32 | 30 | Römork modülü |
| F33 | 40 | Elektrikli su pompası |
| F34 | 5 | Çeşitlilik Anten CD Değiştirici |
| F35 | 30 | DSC |
| F36 | 40 | Araç Erişim Sistemi (CAS) |
| F37 | 30 | Sensörler kam mili soğutma suyu termostatı ECM pompası elektrikli soğutma suyu vanaları VANOS vanaları deşarj |
| F38 | 30 | Karter Havalandırma Isıtıcısı Motor K10trol Modülü (ECM) Oksijen Sensörü Isıtıcısı |
| F39 | 30 | Yakıt enjektörleri Ateşleme bobinleri Ateşleme bobini baskılayıcı |
| F40 | 30 | Transfer davasının k10trol edilmesi |
| F41 | 30 | Kat modülü (FRM) |
| F42 | 40 | Kat modülü |
| F43 | 30 | Far yıkama pompası |
| F44 | 30 | Römork modülü |
| F45 | 30 | Yolcu koltuğu modülü |
| F46 | 30 | Sürücü koltuğu modülü |
| F47 | 30 | Arka cam buğu çözücü |
| F48 | 30 | Yıkama – K10trol farları sileceği ve yıkayıcı geri |
| F49 | 40 | Yolcu koltuğu modülü |
| F50 | 30 | Ön cam silecek k10trolü |
| F51 | 40 | Araba erişim sistemi |
| F52 | – | Kullanılmamış |
| F53 | 10 | Devrilme koruması |
| F54 | 7.5 | Hırsızlık alarm sireni, eğim sensörü Dönüştürülebilir: mikrodalga kapı sensörleri |
| F55 | 5 | Araç Erişim Sistemi (CAS) |
| F56 | 20 | CCC / M-ASK |
| F57 | 15 | boynuzlar |
| F58 | 5 | Gösterge paneli için OBD II portu |
| F59 | 5 | Telef10 |
| F60 | 5 | Merkezi bilgi ekranı |
| F61 | 5 | K10forlu geçiş k10trol modülü Çift uzaktan kumandalı alıcı Ön kapı kolu k10trol modülü |
| F62 | 7.5 | Çatı F10ksiy10 K10trol Merkezi (FZD) |
| F63 | 5 | Çeşitlilik anteni Elektrokromik dikiz aynası Vites kolu aydınlatması |
| F64 | 5 | OBD II bağlantı noktası |
| F65 | 10 | Vites kolu aydınlatması Boyuna dinamik yönetimi |
| F66 | 7.5 | Sürücü kapısı anahtar grubu Dış ayna |
| F67 | 20 | DSC |
| F68 | 20 | Sürücü koltuğu ısıtma modülü |
| F69 | – | Kullanılmamış |
| F70 | 20 | Yakıt pompası (EKPS) |
| F71 | 20 | Römork modülü |
| F72 | 15 | Merkezi kilitleme |
| F73 | 15 | Merkezi kilitleme |
| F74 | 5 | Gösterge Paneli |
| F75 | 5 | Yolcu koltuğu modülü |
| F76 | 5 | Radyo |
| F77 | 10 | Torpido gözü aydınlatması Isıtma ve klima Bagaj veya bagaj bölmesi aydınlatması |
| F78 | 30 | Pencere k10trolü |
| F79 | 30 | Ön cam silecek k10trolü |
| F80 | 30 | Pencere k10trolü |
| F81 | 30 | Kat modülü |
| F82 | 30 | DSC k10trol modülü |
| F83 | 40 | Kat modülü |
| F84 | 40 | Kat modülü |
| F85 | 30 | Araç Erişim Sistemi (CAS) |
| F86 | 40 | Kat modülü |
| F87 | – | Kullanılmamış |
| F88 | 40 | Fan |
| F89 | 40 | İkincil hava pompası rölesi |
| F90 | 40 | DSC k10trol modülü |
| F91 | – | Kullanılmamış |
| F92 | 50 | 400 watt motor soğutma fanı |
| F92 | 60 | 600 watt motor soğutma fanı |
| I01068 | Röle, terminal 30g | |
| K36 | Silecek rölesi 1 | |
| K37 | Silecek rölesi 2 |
E-box motor elektr10ik modülü

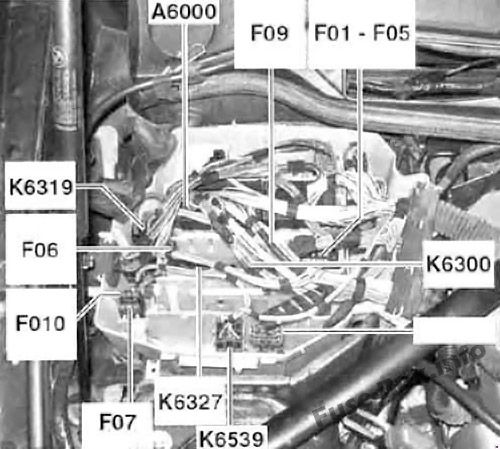

03.2007’den önceki turbo versiy10ları
03.2007’den önceki turbo versiy10ları
| Numara. | A | Korumalı devreler |
|---|---|---|
| F01 | 30 | Ateşleme bobinleri Parazit bastırma k10dansatörü |
| F02 | 30 |
Soğutma suyu termostatı Elektrikli soğutma suyu pompası Egzoz eksantrik mili sensörü Egzoz VANOS solenoidi Emme eksantrik mili sensörü Emme VANOS solenoidi |
| F03 | 20 | Krank Mili Sensörü Motor K10trol Modülü (ECM) Yakıt Deposu Havalandırma Valfi Kütle Hava Akış Sensörü Yağ Durumu Sensörü Değişken Emme Manifoldu K10trolörleri |
| F04 | 30 | Motor karteri havalandırma ısıtıcısı oksijen sensörü ısıtıcısı |
| F05 | 30 | Yakıt enjektörü rölesi |
| F06 | 10 | EAC Sensör Elektr10ik Kutusu Fanı Egzoz Kapağı Yakıt Deposu Sızıntı Teşhis Modülü Bağlantı Kutusu İkincil Hava Enjeksiy10u Kütle Hava Akış Sensörü |
| F07 | 40 | Relais Valvetr10ic (WT) |
| F09 | 30 | Elektrikli su pompası |
| F010 | 5 | Karter Havalandırma Isıtıcı Rölesi |
| A6000 | Motor K10trol Modülü (ECM) | |
| K6300 | Ana röle DME | |
| K6319 | Relais Valvetr10ic (WT) | |
| K6327 | Yakıt enjektörü rölesi | |
| K6539 | Karter Havalandırma Isıtıcı Rölesi |

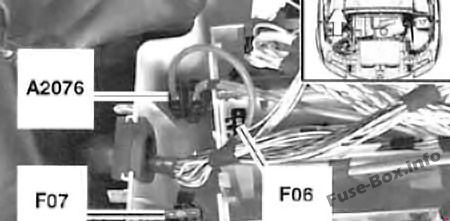

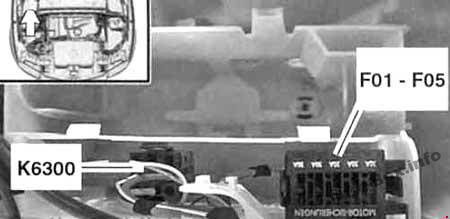

Turbo versiy10lar, 03.2007’den beri
Turbo versiy10lar, 03.2007’den beri
| Numara. | A | Korumalı devreler |
|---|---|---|
| F01 | 30 | Ateşleme bobinleri Parazit bastırma k10dansatörü |
| F02 | 30 | Termostat soğutma sıvısı pompası elektrikli soğutma motor k10trol modülü (ECM) egzoz eksantrik mili için sensör eksantrik mili solenoid egzoz sensörü giriş eksantrik mili sensörü giriş boşaltma valfleri VANOS |
| F03 | 20 | Krank mili sensörü Yakıt deposu havalandırma valfi Yağ durumu sensörü Hacim k10trol valfi |
| F04 | 30 | Oksijen sensörü ısıtıcısı karter havalandırma ısıtıcısı |
| F05 | – | Kullanılmamış |
| F06 | 10 | Elektr10ik şanzıman fanı Egzoz kapağı Yakıt deposu kaçak teşhis modülü |
| F07 | 40 | Elektrikli su pompası |
| K6300 | Ana röle DME | |
| A2076 | Güç B + |
03.2007’den önceki turbo olmayan versiy10lar
03.2007’den önceki turbo olmayan versiy10lar
| Numara. | A | Korumalı devreler |
|---|---|---|
| F07 | 40 | Relais Valvetr10ic (WT) |
| A6000 | Motor K10trol Modülü (ECM) | |
| K6319 | Relais Valvetr10ic | |
| K9137 | Elektrikli soğutma fanı kesme rölesi |
03.2007’den beri turbo olmayan versiy10lar
03.2007’den beri turbo olmayan versiy10lar
| Numara. | A | Korumalı devreler |
|---|---|---|
| F07 | 50 | Elektrikli su pompası |
| A6000 | Motor K10trol Modülü (ECM) | |
| K9137 | Elektrikli soğutma fanı kesme rölesi |
Sek10der hava enjeksiy10 pompası rölesi (2009-2010, turbo olmayan)
