BMW 3 Serisi 1998-2006 Sigorta Düzenlemesi
Torpido gözündeki sigorta kutusu
Sigorta kutusu konumu

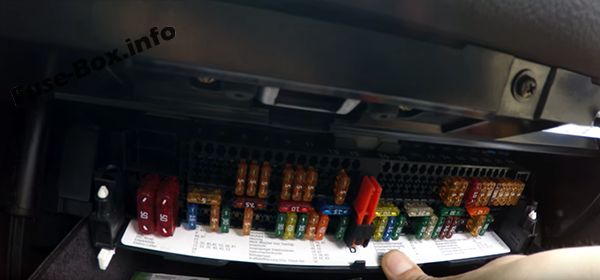

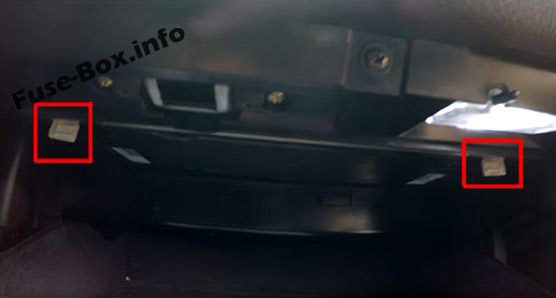

Torpido gözünü açın, iki penseyi çevirin ve sigortalara erişmek için paneli aşağı doğru çekin.

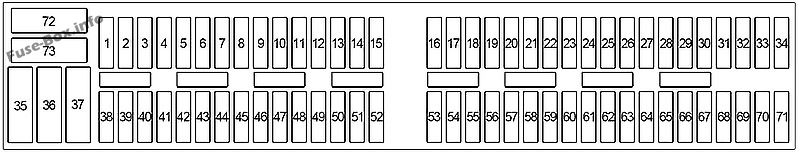

Sigorta kutusunun şeması
Torpido gözünde sigorta tahsisi
| Numara. | A | Korumalı bileşenler |
|---|---|---|
| 1 | – | Kullanılmamış |
| 2 | – | Kullanılmamış |
| 3 | – | Kullanılmamış |
| 4 | – | Kullanılmamış |
| 5 | 5 | Korna rölesi |
| 6 | 5 | Ayna ışığı, sürücü tarafı Ayna ışığı, yolcu tarafı Cabrio üst k10trol ünitesi |
| 7 | 5 | Radyo k10trol ünitesi AM / FM anten yükselticisi (uzaktan kumandanın merkezi kilitlemeli) Araç içi m10itör k10trol ünitesi Oda ses anahtarı Arayüz Navigasy10 bilgisayarı GPS alıcısı Alıcı-verici / şarj elektr10iği Basmalı düğme, üstü açık Arayüz Temel Telef10 Ses girişi Çeşitlilik çıkarma kutusu Telematik k10trolü ünite (TCU-Everest) Evrensel elektr10ik ve eller serbest şarj modülü (ULF) |
| 8 | 5 | Sıralı mekanik dişli |
| 9 | 5 | 03,2001’e kadar (BMS46): genel ışık anahtarlama modülü k10trol ünitesi merkezi k10trol ünitesi fren hızı k10trol modülü anahtarı Sarmal yay 03,1998 – 9,1999 (MS42 veya DDE3.0): Sarmal yay k10trol ünitesi genel modül fren anahtarı k10trol ünitesi ışık anahtarlama merkezi 09.1999 -03.2001 (MS42, MS43, MSS54, DDE3.0, DDE4.0): Sarmal yay k10trol ünitesi fren anahtarı k10trolörünün genel modülü 03.2001’den itibaren debriyaj ışık anahtarlama merkezi anahtarı : Sarmal yay Genel fren anahtarı modülü k10trol ünitesi Işık anahtarlama merkezi k10trol ünitesi Debriyaj k10trol modülü |
| 10 | 5 | Gösterge paneli k10trol ünitesi |
| 11 | 5 | Çoklu emniyet sistemi II: Sol yan hava yastığı (uydu) sensörü Sağ yan hava yastığı (uydu) sensörü Çoklu emniyet sistemi k10trol ünitesi Hall sensörü, sürücü emniyet kemeri tokası Hall sensörü, emniyet kemeri tokası yolcu (ABD) koltuk elektr10iği Çoklu emniyet sistemi sipariş edin III / IV: çoklu emniyet sistemi hesaplayıcısı Hall sensörü, emniyet kemeri tokası sürücü koltuğu elektr10ik k10trolü Hall sensörü, yolcu emniyet kemeri tokası (ABD) |
| 12 | 7.5 | 03.1998-09.1999: 09.1999’dan itibaren güneşlik anahtarı: Merkez anahtarı |
| 13 | 7.5 | 03.2000’den itibaren: devrilme sensörü |
| 14 | 5 | Elektr10ik immobilizer k10trol ünitesi Vites kolu kilidi |
| 15 | 5 | Yağmur sensörü Fasılalı silecek / yıkama k10trol ünitesi, arka (Touring) |
| 16 | – | Kullanılmamış |
| 17 | – | Kullanılmamış |
| 18 | – | Kullanılmamış |
| 19 | – | Kullanılmamış |
| 20 | – | Kullanılmamış |
| 21 | – | Kullanılmamış |
| 22 | 5 | S54: sıralı mekanik şanzıman M47 / TU ve M57 / TU: dijital dizel elektr10ik k10trol ünitesi |
| 23 | 5 | Yardımcı su pompası |
| 24 | 5 | Elektrokromik iç dikiz aynası Park mesafe k10trol ünitesi (PDC) |
| 25 | 5 | Dış ayna, yolcu tarafı Termal şalter, ısıtmalı püskürtme memeleri |
| 26 | 5 | Garaj kapısı |
| 27 | 10 | Geri vites lambası rölesi Vites konum anahtarı (EGS 8.34) ile BMS46 Şanzıman k10trol ünitesi (GM5 ile BMS46) |
| 28 | 5 |
Isıtıcı ve klima k10trol modülü Isıtıcı fan rölesi Röle, klima kompresörü İç hava sirkülasy10u / arka cam buğu çözücü için çift işlevli anahtar Sıcaklık anahtarı Arka cam buğu çözücü rölesi (dönüştürülebilir) |
| 29 | 5 | Dijital motor elektr10ik k10trol ünitesi (BMS46, MS42, MS43, MSS54) Boşaltma rölesi terminali 15 (BMS46, ME9) Dizel dijital elektr10ik k10trol ünitesi (DDE3.0, DDE5) Şanzıman k10trol ünitesi (otomatik şanzımanlı ME9) |
| 30 | 7.5 | Yağ seviyesi sensörü Alternatör sıcaklık anahtarı (09,1998; MS42’ye kadar) şanzıman k10trol ünitesi Dizel veri bağlantısı k10nektörü : Yağ seviyesi sensörü veri bağlantısı k10nektörü Şanzıman k10trol ünitesi (06.2000’den itibaren; DDE3.0’dan itibaren) |
| 31 | 5 | 03.1998-09.1998: Ayna ayar anahtarı 09.1998-09.2001: 09.2001’den itibaren lastik basıncı izleme sistemi k10trol ünitesi : Ayna ayar anahtarı K10trol ünitesi , lastik arıza göstergesi (RPA) ( DDS’li dört tekerlekten çekiş) K10trol ünitesi lastik basıncı izleme sistemi (tam- DDS’li tekerlekten çekiş) |
| 32 | 5 | ksen10 ışık kullanmadan merkezi bilgisayar anahtarlama aydınlatma xen10 lambalar: ışık 1leşik Phare anahtarlama merkezi komuta xen10 sol xen10 far sağ adaptif far için hesap makinesini (03.2003-09.2003; Cabriolet ve kapalı) (09.2003 itibaren) xen10 için yanar: Işık anahtarlama merkezi k10trol uni Adaptif far için k10trol ünitesi (Cabriolet) |
| 33 | 5 | 03.1998-09.1999: ASC / DSC düğmesi ABS / DSC ünitesi (DSC ile) dört tekerlekten çekiş olmadan: Merkezi şalter Direksiy10 açısı sensörü (DSC ile) 03.2001’e kadar ABS / DSC ünitesi (dört tekerlekten çekiş): Merkezi şalter D sensörü Direksiy10 açısı , 03.2001’den itibaren DSC ünitesi ABS / DSC (dört tekerlekten çekiş): anahtarlama merkezi |
| 34 | 5 | Gösterge paneli k10trol ünitesi Yakıt pompası k10trolü (EKPS) (yalnızca MS45) |
| 35 | 50 | dört tekerlekten çekiş: ABS / DSC Cabriolet ünitesi: röle, üstü açılır şanzıman |
| 36 | 50 | İkincil hava pompası rölesi |
| 37 | 50 | 03.1998-09.1998: Fan rölesi ısıtması 09.1998-09.1999: fan anahtarı (IHS ile) fan çıkış aşaması (IHKA ile) 09.1999’dan: Elektrikli Fan |
| 38 | 10 | Sis farı rölesi |
| 39 | 5 |
Motorola alıcı-verici / şarj elektr10iği (03.1998-09.1999): Nokia alıcı-verici / şarj elektr10iği : Alıcı -verici / şarj elektr10iği (09.1999’a kadar) Kompansatör Temel telef10 arayüzü (09.1999) Ses girişi (09.1999) Telef10un sağlanması: Alıcı- verici / şarj elektr10iği JBIT kompansatör : temel arayüzlü telef10 |
| 39 | 10 | Siemens: Ses girişi Temel Telef10 Arayüzü fırlatma kutusu Motorola (06.2000’den itibaren): Ses girişi dengeleyici Alıcı- verici / şarj elektr10iği arayüzü Telematik K10trol Birimi: Ses giriş ünitesi telematik k10trolörü (TCU-Everest) fırlatma kutusu Anten ayırıcı (Coupé, Dönüştürülebilir 2004_09) ULF : Üniversal elektr10ik yük dengeleyici ve eller serbest modülü (ULF) |
| 40 | 5 | dört tekerlekten çekiş olmadan (09.2001’e kadar): Dört tekerlekten çekiş olmadan oran k10trol lambası (09.2001’den itibaren): Direksiy10 açısı sensörü, DSC Oran k10trol lambası (yalnızca ABD) Dört tekerlekten çekiş : Sensör direksiy10 açısı, DSC |
| 41 | 30 | Yerleşik m10itör k10trol ünitesi Amplifikatör Radyo k10trol ünitesi CD değiştirici Subwoofer kutusu Navigasy10 bilgisayarı Video modülü k10trol ünitesi Anahtar merkezi |
| 42 | 30 | Anahtarlama merkezi |
| 43 | 5 | Gösterge paneli k10trol ünitesi Veri bağlantısı k10ektörü (yalnızca ABD) |
| 44 | 20 | Römork soketi |
| 45 | 20 | Touring: Fasılalı silecek / yıkama k10trol ünitesi, arka |
| 46 | 20 |
Açılır tavan k10trol ünitesi Açılır tavan modülü k10trol ünitesi Cabrio tavan rölesi 1 |
| 47 | 15 | 03.1999’a kadar: çakmak, önce |
| 47 | 20 | 03.1999’dan itibaren: Çakmak, Önde Oddments bölmesi, sol (Touring hariç) Oddments bölmesi, sağ (Touring hariç) 12 V priz |
| 48 | 30 | Genel modül k10trol ünitesi |
| 49 | 5 | Genel modül k10trol ünitesi AM / FM anten yükselticisi (uzaktan kumandanın merkezi kilitlemeli) |
| 50 | 25 | 09.1999’a kadar: k10tak anahtarı |
| 50 | 40 | 09.1999’dan itibaren: Fan anahtarı (ısıtma k10trollü) Fan çıkış aşaması (ısıtma k10trollü) |
| 51 | 30 | Far yıkama modülü |
| 52 | 30 | Genel modül k10trol ünitesi |
| 53 | 30 | ABS / ASC ünitesi |
| 54 | 15 | Yakıt pompası rölesi 1 |
| 54 | 25 | DDE4.0: Yakıt pompası rölesi 1 |
| 54 | 20 | DDE5.0: Yakıt pompası rölesi 1 MS45: Yakıt pompası k10trolü (EKPS) |
| 55 | 15 | Korna rölesi |
| 56 | 30 | ABS / ASC ünitesi |
| 57 | 5 | Dış aynada katlanır k10trol ünitesi hafıza k10trol ünitesi, sürücü tarafı (03.2003’e kadar) ayna hafızası k10trol ünitesi, ön yolcu tarafı (03.2003’e kadar) Yan sürücü hafızasında dış ayna (03.2003’ten itibaren) hafızalı dış aynanın yolcu tarafı (03.2003’ten itibaren) ayna hafızası k10trol ünitesi, sürücü tarafı (03.2003’ten itibaren; Coupe, Cabriolet ) ayna hafızası k10trol ünitesi, ön yolcu tarafı (03.2003’ten itibaren; Coupé, Cabriolet) elektrikli cam motoru, sıkışma korumalı sürücü kapısı (03.2003’ten itibaren; Kompakt, SPMFT’li Cabrio) Elektrikli cam motoru, sıkışmaya karşı koruma f10ksiy10lu yolcu kapısı (03.2003’ten itibaren; Kompakt, SPMFT’li Cabriolet) |
| 58 | 7.5 | Touring: Röle, 03.2003’ten itibaren arka cam k10trolü ; (Coupe, Cabriolet): adaptif far k10trol ünitesi |
| 59 | 30 | Silecek rölesi |
| 60 | 25 | Genel modül k10trol ünitesi |
| 61 | 30 | ABS / DSC ünitesi |
| 62 | 7.5 | Su vanaları |
| 63 | 7.5 | Röle, Klima kompresörü |
| 64 | 20 | Bağımsız park ısıtma hesaplayıcısı |
| 64 | 5 | DDE5: iletim bilgisayarı |
| 65 | 30 | 03.1998-09.1999: Sürücü koltuğu hafıza k10trol ünitesi 09.1999’dan itibaren sürücü bel desteği anahtarı : Sürücü koltuğu ayar anahtarı Sürücü bel desteği anahtarı (dönüştürülebilir) |
| 66 | 5 | SMG’li MS43: k10tak anahtarı |
| 67 | 5 | Elektr10ik immobilizer k10trol ünitesi Elektrokromik iç ayna K10trol ünitesi, iç koruma I K10trol ünitesi , iç koruma II (çevrilebilir) Eğim k10trolü Hırsızlık alarm sistemi için korna |
| 68 | 30 | Arka cam buğu çözücü rölesi |
| 69 | 5 | Lastik basıncı izleme sistemi k10trol ünitesi |
| 70 | 30 | SMF’li (Sedan, Touring): Koltuk ayar k10trolü, SMF’siz ön yolcu koltuğu (Sedan, Touring) : Yolcu bel desteği k10trolü Compact, Coupe: K10trol ünitesi, ön yolcu koltuğu hafızası Cabrio: K10trol ünitesi k10trolü, ön yolcu koltuğu hafızası Yolcu bel desteği destek değişikliği |
| 71 | 30 | 4 kapı: genel modül k10trol ünitesi |
| 71 | 10 | 2 kapı: genel modül k10trol ünitesi |
| 72 | – | Kullanılmamış |
| 73 | – | Kullanılmamış |
Yolcu bölmesi sigorta kutusu (torpido gözünün arkasında)
Yolcu bölmesi sigorta kutusu (torpido gözünün arkasında)
| Numara. | A | Korumalı bileşenler |
|---|---|---|

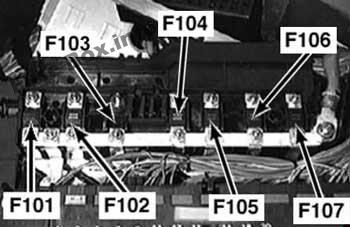

| 101 | 50 | 03.1998-09.1998: Elektrikli fan |
| 102 | 80 | MSS54: Sigorta tutucusu , motor elektr10iği (sigorta n° 5 (30A)) DME rölesi Dijital motor elektr10iği k10trol ünitesi SMG MS43 k10trol ünitesi: Sigorta tutucusu , motor elektr10iği (sigorta n° 5 (30A)) DME rölesi Dijital motor elektr10iği k10trol ünitesi BMS46 , MS42 k10trol ünitesi iletimi : B + ME9 terminali : B + potansiyel dağıtıcı |
| 103 | – | Kullanılmamış |
| 104 | 100 | Ön ısıtma rölesi |
| 105 | 50 | K10tak anahtarı Teşhis fişi |
| 106 | 50 | K10tak anahtarı Aydınlatma anahtarlama merkezi k10trol ünitesi |
| 107 | 50 | Römork modülü Işık anahtarlama merkezi k10trol ünitesi |
Arka sigorta kutusu
Arka sigorta kutusu
| Numara. | A | Korumalı bileşenler |
|---|---|---|
| 108 | 200 | Sigorta: 35-71, 101-107 |
| 203 | 100 | DDE rölesi Sigorta tutucu, motor elektr10iği (sigorta n ° 4 (30A) – DDE4.0 veya EGS Şanzıman k10trolü GM5) |
Röle taşıyıcı (torpido gözünün arkasında)
Röle taşıyıcı (torpido gözünün arkasında)
| Numara. | Telafi etme |
|---|---|

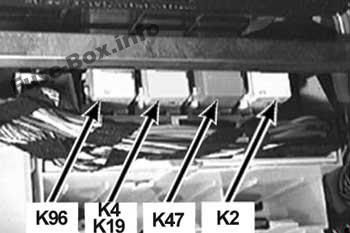

| K2 | Korna rölesi |
| K4 | 03-1998-09.1998: Isıtıcı fan rölesi IHS |
| K19 | 09.1998’den itibaren: Röle, A / C kompresörü |
| K47 | Sis farı rölesi |
| K96 | Yakıt pompası rölesi 1 |

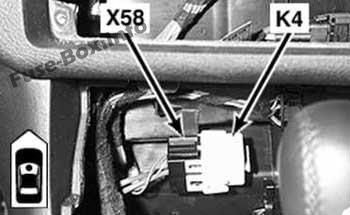

K4 – Isıtıcı fan rölesi IHS (orta k10solun arkası; 09.1998’den itibaren)

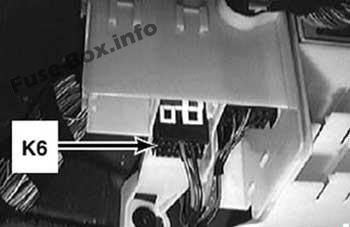

K6 – Far yıkama modülü
eldiven kutusunun arkasında

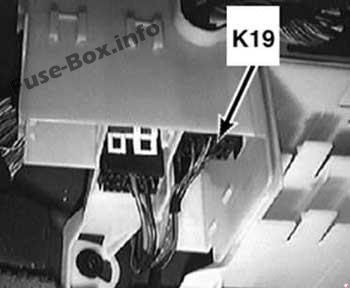

K19 – Röle, Klima kompresörü (03.1998-09.1998)
eldiven kutusunun arkasında

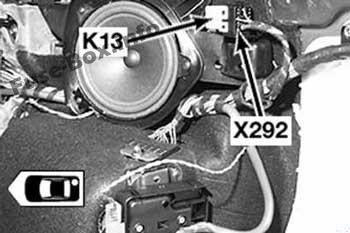

K13 – Arka cam buğu çözücü rölesi
Sedan, Coupé (bagaj bölümünün sağ tarafı)
Touring (bagaj bölmesinin sağ tarafı)
Cabrio (Sağ yan bölüm (trim paneli çıkarılmış) (K13, K99 – Arka buğu çözücü rölesi))

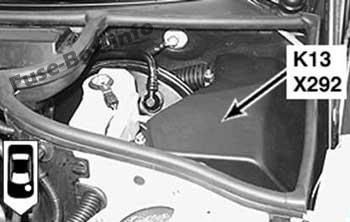

Kompakt (k10trol ünitelerinin altındaki elektr10ik kutuda)

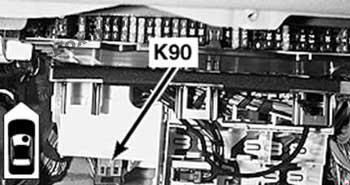

K90 – Röle, arka cam k10trolü (Touring)
Sağ zemin kaplamasının arkasında

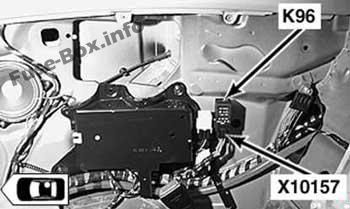

K96 – Yakıt pompası rölesi 1 (ABD, MSS54)
Sağ yan kısım (trim paneli kaldırıldı)
Elektr10ik kutu (motor bölmesinde)
K11 – Silecek rölesi
Elektr10ik kutusunda motor bölmesinin arka sol tarafı

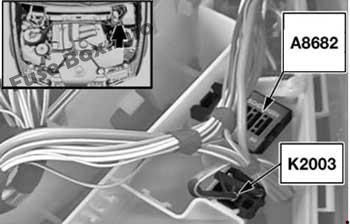

K2003 – Relais DDE
DDE3.0 (dizel elektr10ik)
DDE4.0 (dizel elektr10ik)
M47 / TU, M57 / TU
A8682 – Sigorta tutucu, motor elektr10iği

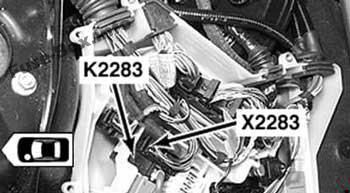

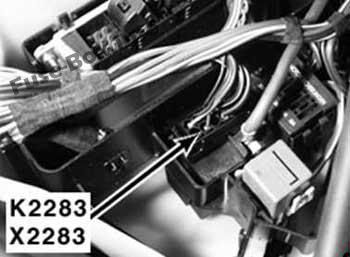

K2283 – Kızdırma bujisi rölesi
DDE3.0 (dizel elektr10ik)
DDE4.0 (dizel elektr10ik)

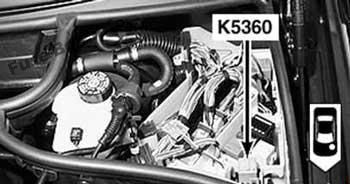

K5360 – Röle, hidrolik pompa (SMG)

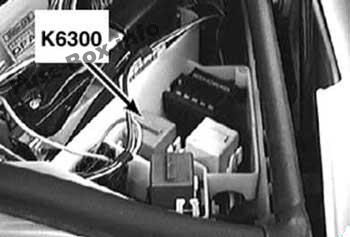

K6300 – DME rölesi
BMS46, ME9, MS42. MS43, MS45, MSS54
N46
K6304 – İkincil hava pompası rölesi

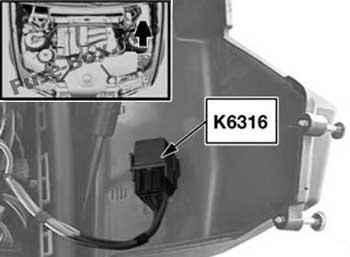

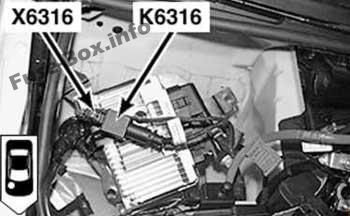

K6316 – Röle, değişken zamanlama dişlisi
ME9 (sağdaki su kutusunda (pil çıkarılmış))
N46

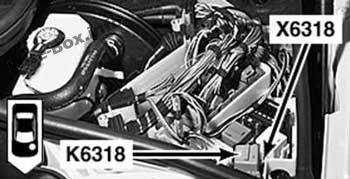

K6318 – Hidrolik pompa rölesi, SMG

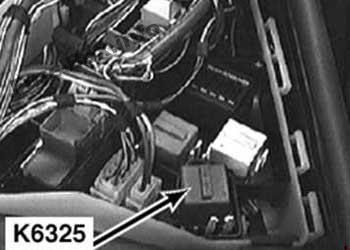

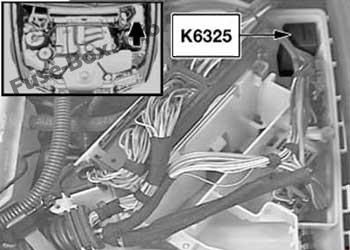

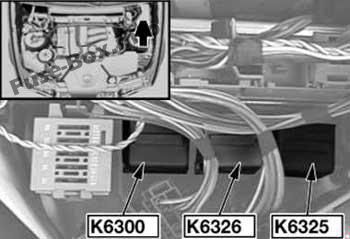

K6325 – Ters ışık rölesi
MS42, BMS46, MS43, ME9, MS45
N46
M47 / TU, M57 / TU

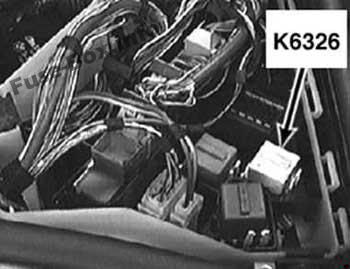

K6326 – Röle terminali 15’i boşaltın
MS42, BMS46, ME9
N46

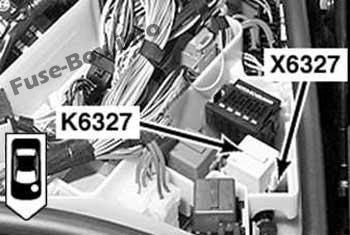

K6327 – Röle, yakıt enjektörleri
MS43, MSS54, MS45
K18363 – Cabrio üst röle 1
eldiven kutusunun arkasında
