BMW Série 1 (F20 / F21; 2012-2017) Sigorta Kutusu Şeması

Bu yazıda 2012’den 2019’a kadar üretilen ikinci nesil BMW 1 serisini (F20 / F21) ele alıyoruz. Burada BMW 1 serisi 2012, 2013, 2014, 2015, 2016 ve 2017 ( 114i, 116i) sigorta kutusu şemalarını bulacaksınız. , 118i, 120i, 125i, 114d, 116d, 118d, 120d, 125d), arabanın içindeki sigorta panellerinin yeri hakkında bilgi alın ve her 1 sigortanın (sigortaların düzeni) ve rölelerin atamasını öğrenin.

İçindekiler

BMW 1 Serisi Sigorta Düzenlemesi 2012-2017
Sigorta kutusu konumu
Sigorta kutusunun şeması
Sigorta kutusu konumu
Sigorta kutusunun şeması

İçerik gizle

1 BMW 1 Serisi Sigorta Düzenlemesi 2012-2017

1.1 Sigorta kutusu konumu

1.2 Sigorta kutusunun şeması

1.2.1 Sigorta tahsisi

1.2.2 Şema

1.2.3 Sigortalar:

1.2.4 Röle:

1.3 Sigorta kutusu konumu

1.4 Sigorta kutusunun şeması

1.4.1 Sigorta tahsisi

BMW 1 Serisi Sigorta Düzenlemesi 2012-2017

Motor bölmesindeki sigorta kutusu

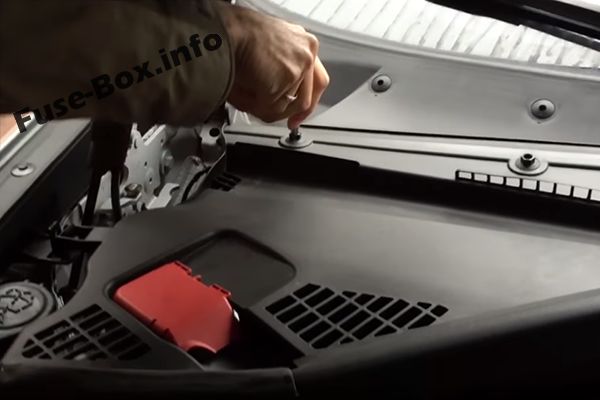

Sigorta kutusu konumu

Motor bölmesinin sağ tarafında (sağdan direksiy10lu araçlarda sol tarafta), plastik kapağın altında bulunur.

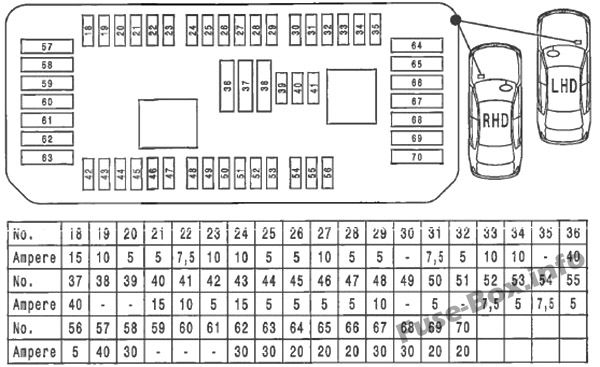

Sigorta kutusunun şeması

Sigorta şeması: BMW 1 Serisi

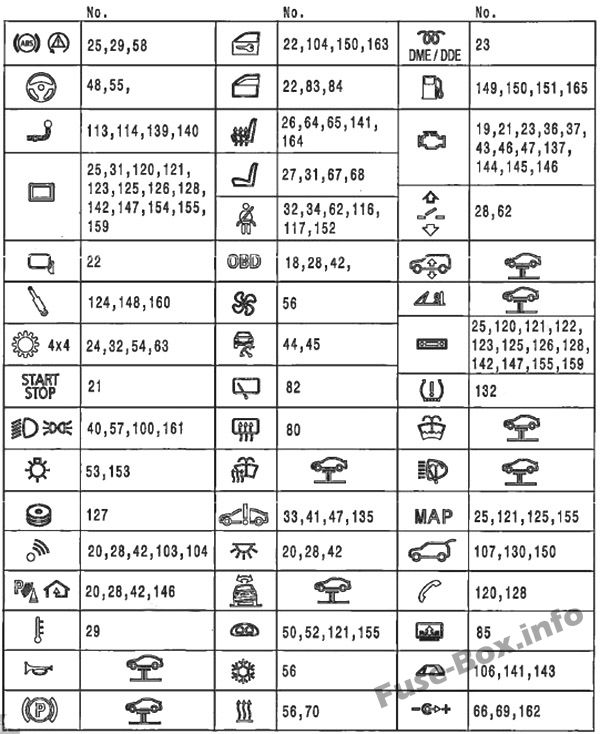

Sigorta tahsisi

Sigortaların düzeni farklı olabilir! Tam sigorta tahsis şemanız, bagaj bölmesindeki sigorta kutusunun yanında bulunur.

Sigorta ataması: BMW 1 Serisi

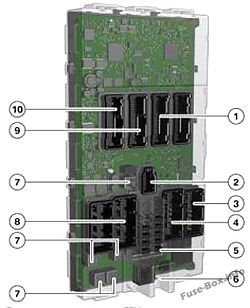

BDC (gövde etki alanı denetleyicisi)

Yolcu tarafında, torpido gözünün altında ön direğe yerleştirilmiştir.

Şema

Gövde etki alanı denetleyicisi: BMW 1 Serisi

1 – 54 pimli k10nektör
2 – 12 pimli k10nektör
3 – 42 pimli k10nektör
4 – 54 pimli k10nektör
5 – Sigortalar
6 – K10ektör (1 pimli, pozitif)
7 – Röle
8 – 54 pimli
k10nektör 9-54 – pinli k10ektör
10 – 54 pinli k10ektör

Sigortalar:

Direksiy10 kol10undaki anahtar merkezi (SZL)
Sürücü destek sistemleri için
k10trol paneli
LED far aydınlatması k10trol paneli
arka elektr10ik modül (REM)
OBDII K10nektör, IHKA
dış kapı kolu elektr10ik bloğu
Pencere
regülatörü Merkezi kilitleme
