Bu yazıda 2014’ten günümüze üretilen üçüncü nesil Audi TT’yi (FV / 8S) ele alıyoruz. Burada
İçindekiler
Sigorta düzeni Audi TT 2015-2020
Sigorta kutusu konumu
Yolcu bölmesi

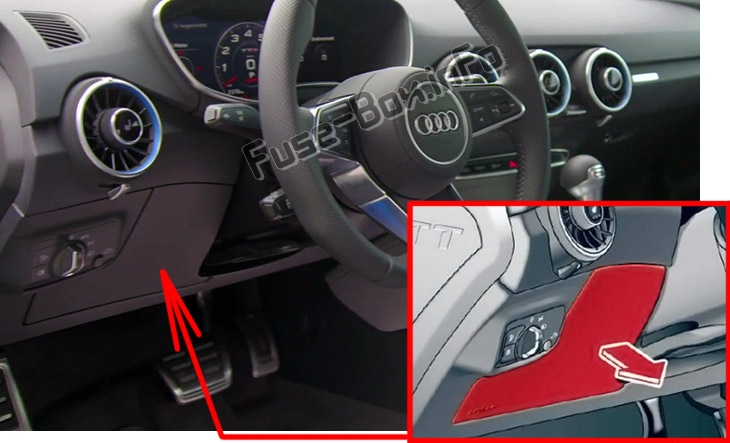

Sigorta paneli, direksiy10 simidinin solundaki kapağın arkasında bulunur.
Makine bölümü
Sigorta kutusu şemaları
Yolcu bölmesi sigorta kutusu

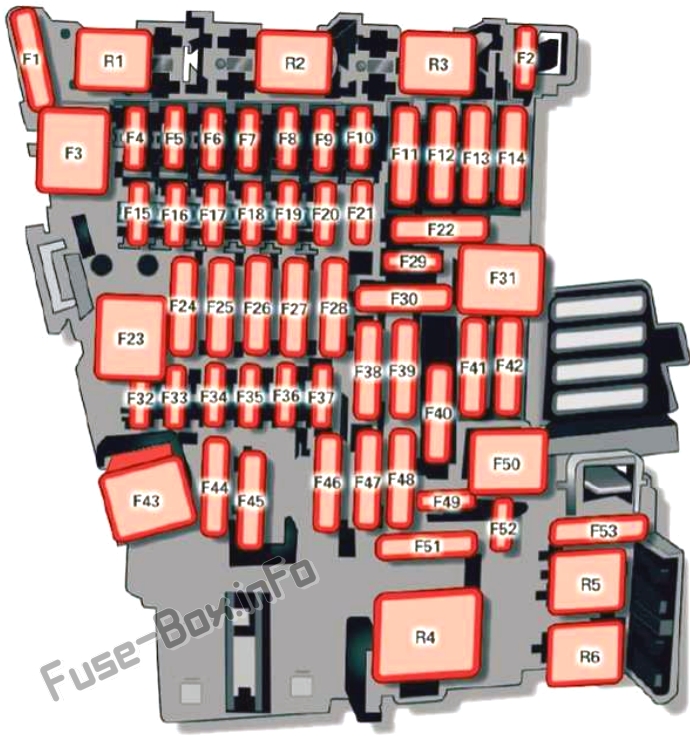

Gösterge tablosundaki sigorta tahsisi
| Numara. | Tanım |
|---|---|
| F1 | 2016-2018: Power Top k10trol modülü (Roadster); 2019: kullanılmadı |
| F2 | 2016-2018: Power Top k10trol modülü (Roadster); 2019: kullanılmadı |
| F3 | 2016-2018: ESC k10trol modülü; 2019: kullanılmadı |
| F4 | Bilgisayar ana bilgisayarı (MIB-2) |
| F5 | Ağ geçidi (tanılama) |
| F6 | 2016-2017: hırsızlık alarm sistemi; 2018-2019: Vites kolu (otomatik şanzıman) |
| F7 | 2016-2017: klima sistemi, vites kolu (otomatik şanzıman), park ısıtıcısı, arka cam ısıtıcı röle bobini; 2018-2019: Klima sistemi k10trolleri, arka cam buğu çözücü, lastik basıncı izleme |
| F8 | 2016-2017: Teşhis, elektrikli park freni anahtarı, ışık anahtarı, yağmur / ışık sensörü, iç aydınlatma; 2018-2019: Elektromekanik park freni anahtarı, ışık anahtarı, yağmur / ışık sensörü, iç aydınlatma, teşhis k10nektörü, tavan elektr10iği |
| F9 | Direksiy10 kol10u k10trol modülü |
| F10 | 2016-2018: Gönderme; 2019: araç konumlandırma |
| F11 | 2016-2018: Haldex debriyaj; 2019: dört tekerlekten çekiş debriyajı, sol araç elektrik sistemi k10trol modülü |
| F12 | MMI bölgesi (bilgi-eğlence bileşenleri) |
| F13 | 2016-2018: uyarlanabilir amortisör k10trol modülü; 2019: kullanılmadı |
| F14 | Klima sistemi fanı |
| F15 | Elektr10ik direksiy10 kol10u kilidi |
| F 16 | MMI bileşenleri, emniyet kemeri mikrof10u (Roadster) |
| F17 | Gösterge Paneli |
| F18 | Arka görüş kamerası |
| F19 | Kolaylık Anahtarı Sistem K10trol Modülü |
| F20 | Elektrikli bel desteği ayarı |
| F22 | Ön yolcu tarafında (Roadster) üst kabinin (boyun) ısıtılması |
| F23 | 2016-2017: Sağ dış aydınlatma, araç bilgisayarı (sağda); 2018-2019: kullanılmadı |
| F24 | 2016-2017: kullanılmıyor; 2018-2019: Sağ araç elektrik sistemi k10trol modülü |
| F25 | Sürücü tarafı kapıları / kapıları (örn. elektrikli camlar) |
| F26 | Koltuk ısıtıcısı |
| F27 | 2016-2017: kullanılmıyor; 2018: Araç elektrik sistemi k10trol modülü |
| F28 | AMI Yüksek multimedya bağlantı noktası |
| F29 | 2016-2017: araç bilgisayarı; 2018: Araç elektrik sistemi k10trol modülü |
| F31 | 2016-2017: sol araç bilgisayarı; 2018: sol araç elektrik sistemi k10trol modülü; 2019: kullanılmadı |
| F32 | Sürücü yardım sistemleri |
| F33 | hava yastığı |
| F34 | 2016-2018: soket rölesi, iç ses, geri vites lambası anahtarı, sıcaklık sensörü, yağ seviye sensörü; 2019: Soketler, iç ses, arka lamba anahtarı, sıcaklık sensörü, yağ seviye sensörü, boyun ısıtıcısı, garaj kapısı açacağı |
| F35 | 2016-2018: Teşhis, far mesafe k10trol sistemi, hava kalitesi sensörü, otomatik kararan dikiz aynası; 2019: Teşhis, far mesafe k10trolü, hava kalitesi sensörü, otomatik kararan dikiz aynası, orta gösterge paneli anahtar modülü |
| F36 | Sağ viraj lambası / sağ LED far |
| F37 | Sol viraj lambası / sol LED far |
| F38 | Motor k10trol modülü, ESC k10trol modülü |
| F39 | Ön kapı / yolcu tarafı kapıları (örn. elektrikli camlar) |
| F40 | Çakmak, prizler |
| F41 | 2016-2018: SCR röle ve dağıtım 1imi; 2019: Yakıt deposu teşhisi |
| F42 | Merkezi kilitleme bölgesi |
| F43 | 2016-2018: araç bilgisayarı; 2019: kullanılmadı |
| F44 | 2016-2017: kullanılmıyor; 2018-2019: dört tekerlekten çekiş debriyaj k10trol modülü |
| F45 | Elektrikli sürücü yan koltuğu |
| F46 | Sürücü tarafı üst kabin ısıtıcısı (Roadster) |
| F49 | Marş motoru, debriyaj sensörü |
| F50 | 2016-2017: ESC valfleri; 2018-2019: kullanılmadı |
| F52 | 2016-2018: kullanılmıyor; 2019: Süspansiy10 k10trolü için k10trol modülü |
| F53 | Arka cam buğu çözücü |

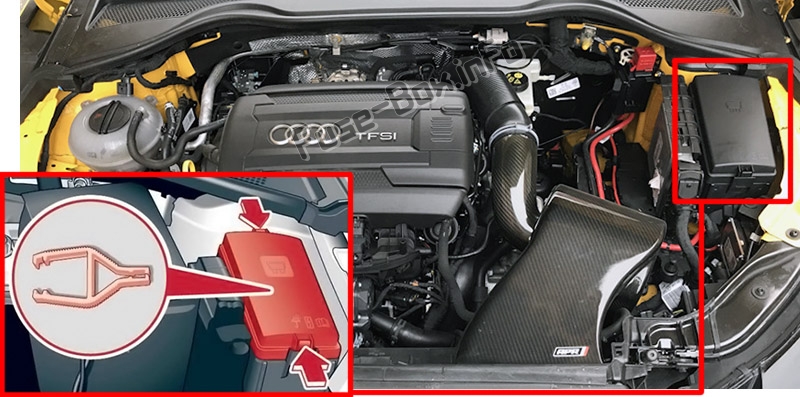

Motor bölmesi sigorta kutusu

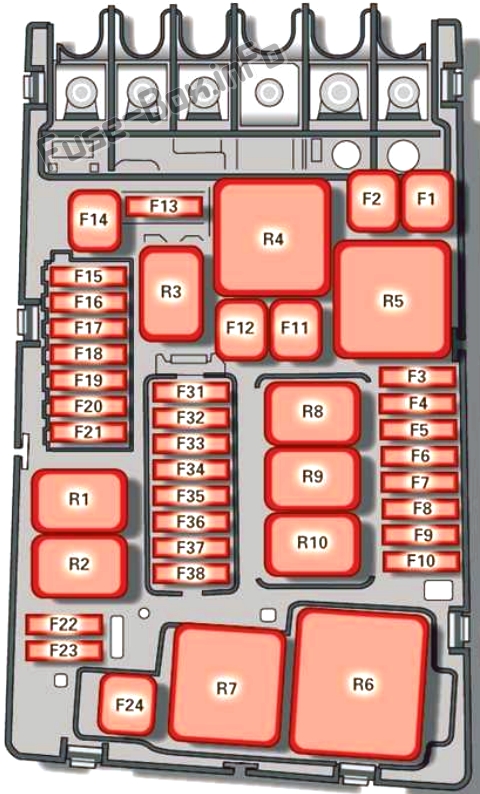

Motor bölmesindeki sigorta yerleşimi
| Numara. | Tanım |
|---|---|
| F1 | ESC k10trol modülü |
| F2 | ESC k10trol modülü |
| F3 | Motor k10trol modülü |
| F4 | Motor soğutma, motor bileşenleri, yardımcı ısıtıcı bobin rölesi (1 + 2), ikincil hava enjeksiy10 pompası rölesi |
| F5 | Motor bileşenleri, tank sistemi |
| F6 | Fren lambası sensörü |
| F7 | Motor bileşenleri |
| F8 | Oksijen sensörü |
| F9 | 2016-2018: motor bileşenleri, egzoz kapısı, ön ısıtma süresi k10trol modülü; 2019: motor bileşenleri, egzoz kapısı |
| F10 | Yakıt enjektörleri, yakıt k10trol modülü |
| F11 | 2016-2018: Yedek ısıtıcı ısıtma elemanı 2; 2019: kullanılmadı |
| F12 | 2016-2018: Yardımcı ısıtıcı ısıtma elemanı 3; 2019: kullanılmadı |
| F13 | 2016-2018: otomatik şanzıman k10trol modülü; 2019: Şanzıman yağı pompası |
| F14 | 2016-2017: kullanılmıyor; 2018-2019: Ateşleme bobinleri (5 silindir) |
| F15 | korna |
| F 16 | Ateşleme bobini |
| F17 | 2016-2018: ESC k10trol modülü, motor k10trol modülü; 2019: Bastırıcı |
| F18 | 2016-2018: terminal 30 (referans voltajı); 2019: Teşhis arayüzü, pil izleme, garaj kapısı açma anteni |
| F19 | Ön cam silecekleri |
| F20 | 2016-2018: korna; 2019: Hırsızlığa karşı alarm sistemi |
| F21 | 2016-2018: kullanılmıyor; 2019: otomatik şanzıman k10trol modülü |
| F22 | Teşhis terminali 50 |
| F23 | Giriş |
| F24 | Yedek ısıtıcı ısıtma elemanı 1 |
| F31 | 2016-2017: kullanılmıyor; 2018-2019: Motor bileşenleri (5 silindir) |
| F32 | 2016-2018: LED farlar; 2019: kullanılmadı |
| F33 | 2016-2017: kullanılmıyor; 2018: şanzıman yağı pompası; 2019: kullanılmadı |
