Bu yazıda 2006’dan 2014’e kadar üretilen ikinci nesil Audi TT’yi (8J) ele alıyoruz. Burada
İçindekiler
Sigorta düzeni Audi TT 2008-2014
Yolcu bölmesi sigorta kutusu

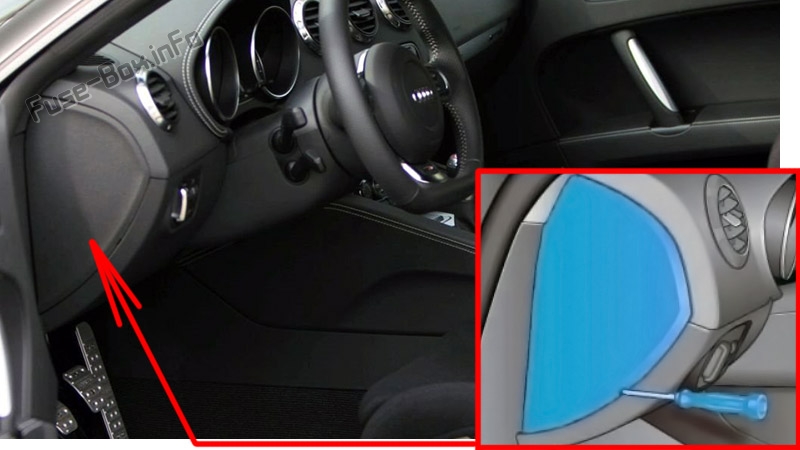

Sigorta kutusu konumu
Sigorta bloğu, kokpitin sol ön tarafında bulunur.

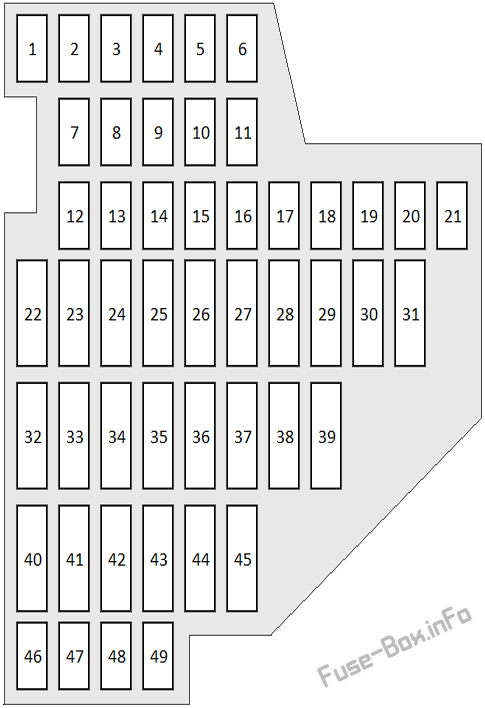

Sigorta kutusunun şeması
Gösterge panelinin sol tarafında sigorta ataması
| Numara. | Tanım | Amper |
|---|---|---|
| 1 | Motor rölesi, yakıt deposu ECU’su, Hava Yastığı Kapalı uyarı ışığı, ışık anahtarı (aydınlatma anahtarı), teşhis k10nektörü | 10 |
| 2 | ABS, ASR, ESP / ESC, fren lambası anahtarı | 5 |
| 3 | AFS far (sol) | 5 |
| 4 | Yağ seviye sensörü (uzatılmış servis aralığı) (WIV), lastik basıncı izleme sistemi, elektr10ik stabilite programı anahtarı (ESP / ESC), AFS farlar (k10trol ünitesi), A / C sistemi (basınç sensörü), geri vites lambası anahtarı | 5 |
| 5 | Otomatik far mesafe k10trolü, AFS far (sağ) / manuel far mesafe k10trolü, halojen farlar | 5/10 |
| 6 | CAN veri aktarımı (ağ geçidi), elektromekanik direksiy10, otomatik şanzıman vites değiştirme kapısı için k10trol ünitesi | 5 |
| 7 | Akustik park yardımı, otomatik daldırmalı iç ayna, garaj kapısı açacağı, ısıtmalı yıkayıcı nozulları, yıkayıcı pompası, rüzgar deflektör rölesi (Roadster) | 5 |
| 8 | Haldeks kese | 5/10 |
| 9 | Audi Manyetik Sürüş k10trol ünitesi | 5 |
| 10 | Hava yastığı hesaplayıcısı | 5 |
| 11 | Kütle hava akış ölçer, karter ısıtıcısı | 5/10 |
| 12 | Kapı k10trol ünitesi (sürücü / yolcu merkezi kilitleme) | 10 |
| 13 | Teşhis k10ektörü | 10 |
| 14 | Yağmur sensörü, otomatik şanzıman vites kapısı | 5 |
| 15 | Tavan aydınlatması (iç aydınlatma) | 5 |
| 16 | Klima sistemi (k10trol ünitesi) | 10 |
| 17 | Lastik basıncı izleme sistemi (k10trol ünitesi) | 5 |
| 18 | Kullanılmamış | – |
| 19 | Kullanılmamış | – |
| 20 | Kullanılmamış | – |
| 21 | Yakıt enjektörleri (benzinli motor) | 10 |
| 22 | Rüzgar saptırıcı (Roadster) | 30 |
| 23 | korna | 20 |
| 24 | Şanzıman (k10trol ünitesi) | 15 |
| 25 | Arka cam ısıtıcısı Coupe / ısıtmalı arka cam Roadster | 30/20 |
| 26 | Sürücü tarafı elektrikli cam | 30 |
| 27 | Yolcu tarafı elektrikli cam | 30 |
| 28 | Kullanılmamış | – |
| 29 | Ön cam yıkama pompası | 15 |
| 30 | çakmak | 20 |
| 31 | Giriş | 40 |
| 32 | Direksiy10 kol10u modülü | 5 |
| 33 | Gösterge Paneli | 5 |
| 34 | Radyo navigasy10 sistemi, radyo | 15/20 |
| 35 | Ses amplifikatörü | 30 |
| 36 | Motor (k10trol ünitesi) | 10 |
| 37 | CAN (ağ geçidi) | 5 |
| 38 | 2008-2009: kullanılmıyor; 2010-2014: çakmak |
20 |
| 39 | Kullanılmamış | – |
| 40 | Kullanılmamış | – |
| 41 | Kullanılmamış | – |
| 42 | Kullanılmamış | – |
| 43 | Kullanılmamış | – |
| 44 | Kullanılmamış | – |
| 45 | Kullanılmamış | – |
| 46 | Kullanılmamış | – |
| 47 | SDARS alıcısı, cep telef10u paketi, TV alıcısı | 5 |
| 48 | arayüz VDA’sı | 5 |
| 49 | Kullanılmamış | – |
Motor bölmesi sigorta kutusu

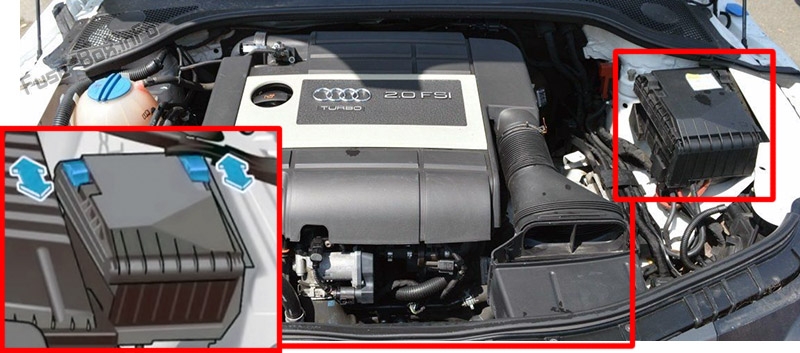

Sigorta kutusu konumu

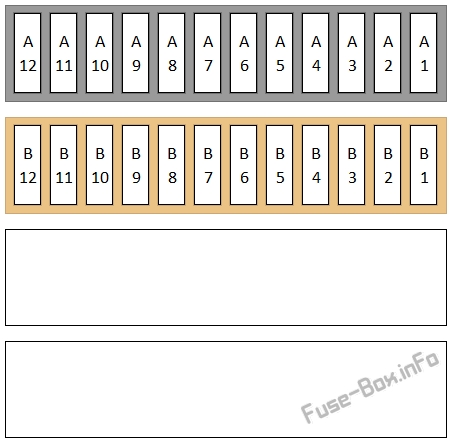

Sigorta kutusunun şeması
Kaputun altında sigorta tahsisi
| Numara. | Tanım | Amper |
|---|---|---|
| A1 | Kullanılmamış | – |
| A2 | Kullanılmamış | – |
| A3 | Kullanılmamış | – |
| A4 | Kullanılmamış | – |
| A5 | Hırsızlığa karşı uyarı sistemi (sensör), hırsızlığa karşı uyarı sistemi (korna) | 5 |
| A6 | Far yıkama sistemi | 30 |
| A7 | Elektrikli yakıt pompaları (besleme) / Hacim k10trol valfi / Ara röle (5 silindir) | 15/10 |
| A8 | Ön cam silecekleri | 30 |
| A9 | Isıtmalı koltuklar (sürücü ve yolcu) | 25 |
| A10 | Bel desteği (sürücü ve yolcu) | 10 |
| A11 | Kullanılmamış | |
| A12 | Havalandırma fanı | 40 |
| B1 | Yakıt pompası (6 silindir) | 15 |
| B2 | O2 sensörleri (6 silindir) / Elektrikli yakıt pompası (5 silindir) | 10/30 |
| B3 | Kütle hava akış ölçer (6 silindir) | 5 |
| B4 | O2 sensörleri (6 silindir) | 10 |
| B5 | Röle Bobini Röle Hacim K10trol Vanası (4 Silindir) / O2 Sensörleri (5 Silindir) | 5/10 |
| B6 | İkincil hava pompası valfi (6 silindir), O2 sensörleri (4 silindir, 5 silindir) | 10 |
| B7 | K10umlandırma valfleri için önceden kablolanmış motor d10anımı | 10 |
| B8 | Ateşleme bobinleri (4 silindir, 5 silindir) / ateşleme bobinleri (6 silindir) | 20/30 |
| B9 | Motor (k10trol ünitesi) | 25 |
| B10 | Gecikmeli su pompası | 10 |
| B11 | İlerleme (debriyaj pedalı, fren pedalı) | 5 |
| B12 | Aktif karb10 filtre / takviye basıncı k10trol valfi (4 silindir) | 10 |
