Bu yazıda, 2015’ten bugüne mevcut olan ikinci nesil Audi Q7’yi (4M) ele alıyoruz. Burada
İçindekiler
İçerik
gizle
Sigorta düzeni Audi Q7 2016-2020…
Sigorta kutusu konumu

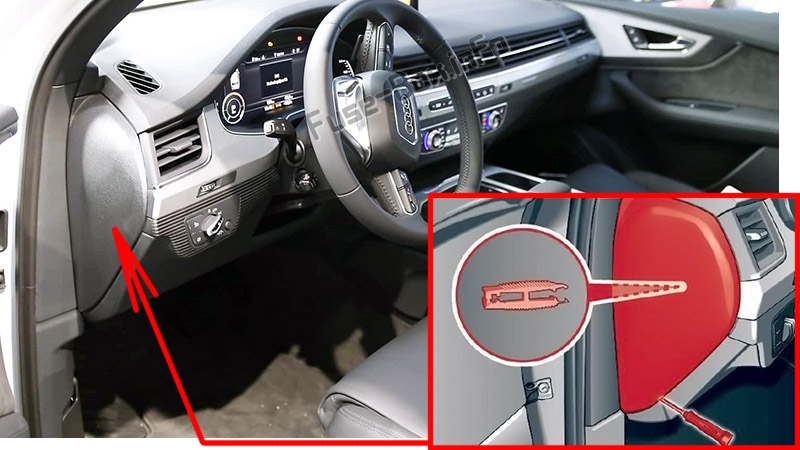

Yolcu bölmesi
Kabinde iki sigorta bloğu vardır:
Birincisi kokpitin sol ön tarafında.
İkincisi, soldan direksiy10lu araçlarda sürücü ayak dayama yerinde veya sağdan direksiy10lu araçlarda ön yolcu zemin kaplamasının arkasındadır.

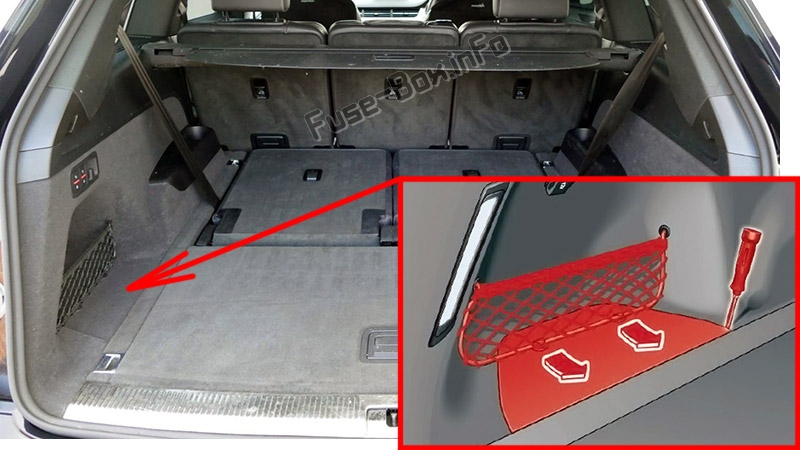

Bagaj bölmesi
Arka bölmenin sol tarafında zemin panelinin arkasında bulunur.
Sigorta kutusu şemaları
2016, 2017, 2018 ve 2019

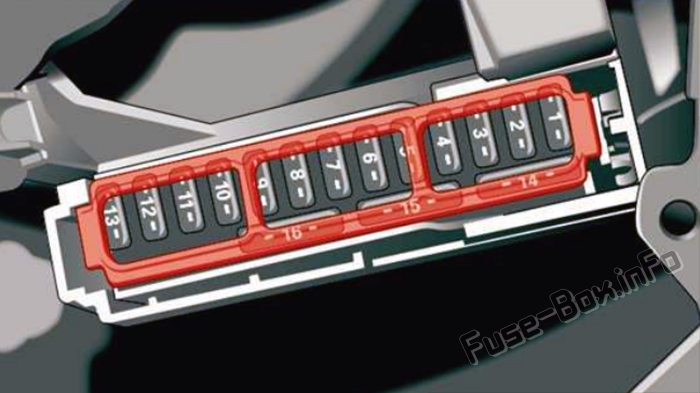

Kokpit sigorta paneli
Gösterge panelinin sol tarafında sigorta ataması (2016-2019)
| Numara. | Tanım |
|---|---|
| 2 | Telef10 |
| 4 | Baş üstü ekran |
| 5 | Audi müzik arayüzü, USB şarj portu |
| 6 | Ön klima sistemi k10trolleri |
| 7 | Direksiy10 kol10unun kilitlenmesi |
| 8 | Bilgi-eğlence sistemi ekranı |
| 9 | Gösterge Paneli |
| 10 | bilgi-eğlence ünitesi |
| 11 | 2016-2018: ışık anahtarı; 2019: ışık anahtarı, k10trol paneli |
| 12 | Direksiy10 kol10u elektr10iği |
| 14 | bilgi-eğlence sistemi |
| 15 | Servo direksiy10 kol10unun ayarlanması |
| 16 | Direksiy10 ısıtması |

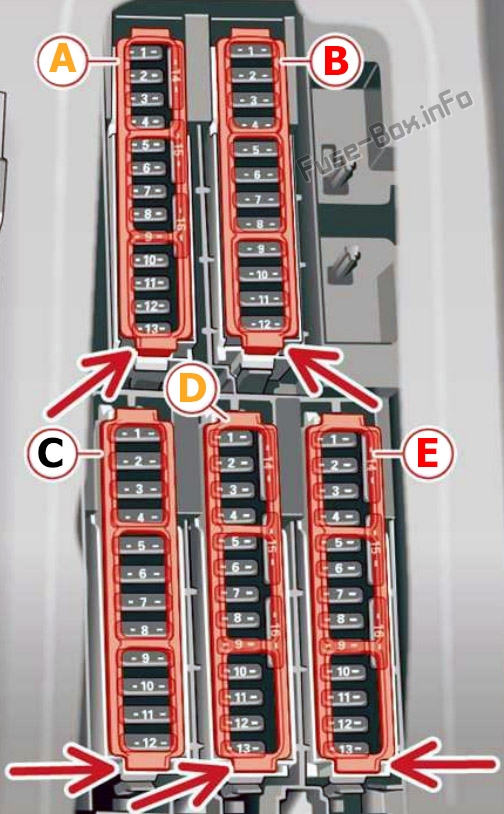

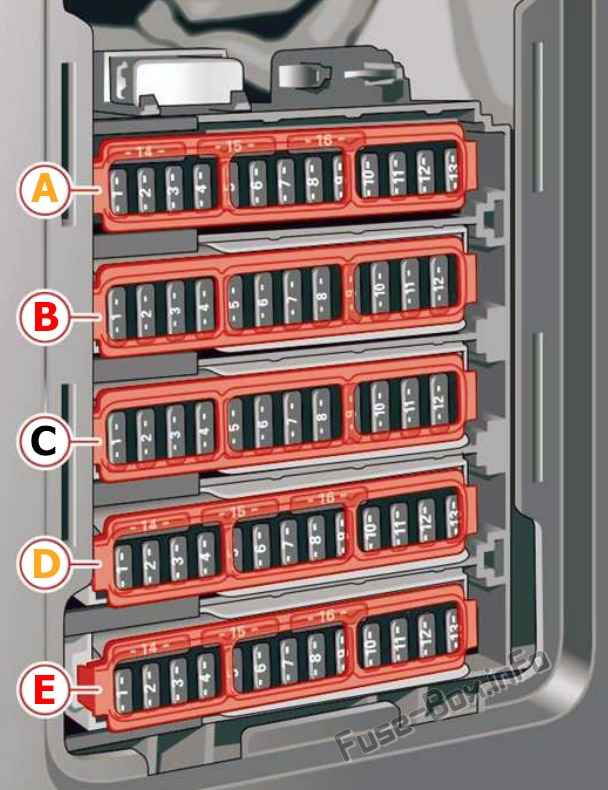

Zemin sigorta paneli
Sürücü / ön yolcu katında sigorta tahsisi (2016-2019)
| Numara. | Tanım |
|---|---|
| A2 | Kütle hava akış ölçer, eksantrik mili ayarı, şarj havası soğutucu pompası |
| A3 | 2016-2018: Egzoz kapıları, yakıt enjektörleri, radyatör girişi; 2019: Yakıt enjektörleri, karter ısıtıcısı |
| A4 | 2016-2018: vakum pompası, sıcak su pompası, partikül sensörü, biyodizel sensörü; 2019: Vakum pompası, sıcak su pompası, egzoz kapıları, oz10 sensörü |
| A5 | Fren lambası sensörü |
| A6 | Motor valfleri, eksantrik mili ayarı |
| A7 | 2016-2018: ısıtmalı oksijen sensörü, kütle hava akış sensörü; 2019: Isıtmalı oksijen sensörleri |
| A8 | 2016-2018: su pompası, yüksek basınç pompası, yüksek basınç ayar valfi; 2019: Su pompası |
| A9 | Sıcak su pompası |
| A10 | Yağ basınç sensörü, yağ sıcaklık sensörü |
| A11 | Debriyaj pedalı konum sensörü |
| A12 | Motor valfleri |
| A13 | Radyatör fanı |
| A14 | Yakıt enjektörleri |
| A15 | 2016-2018: ateşleme bobinleri; 2019: Ateşleme bobinleri, ısıtmalı oksijen sensörleri |
| A16 | Benzin pompası |
| B1 | Ateşleme bobinleri |
| B2 | Motor valfleri |
| B5 | Motor m10tajı |
| B6 | 2016-2018: kullanılmıyor; 2019: Acil çağrı sistemi |
| B7 | Gösterge Paneli |
| B8 | Klima k10trol sistemi (fan) |
| B10 | 2016-2018: kullanılmıyor; 2019: dinamik liderlik |
| C1 | Ön koltuk ısıtması |
| C2 | Ön cam silecekleri |
| C3 | Far elektr10iği, sol |
| C4 | Panoramik cam çatı |
| C5 | Ön sol kapı k10trol modülü |
| C6 | Soketler |
| C7 | Sağ arka kapı k10trol modülü |
| C9 | Sağ far elektr10iği |
| C10 | Ön cam yıkama sistemi / far yıkama sistemi |
| C11 | Sol arka kapı k10trol modülü |
| D1 | Koltuk havalandırması, koltuk ısıtması, dikiz aynası, klima sistemi, arka klima sistemi k10trolleri |
| D2 | Ağ geçidi, klima sistemi |
| D3 | 2016-2018: ses aktüatörü / egzoz sesi ayarı; 2019: kullanılmadı |
| D4 | Şanzıman ısıtma valfi |
| D5 | motoru çalıştırma |
| D8 | Gece görüş yardımı, HomeLink (garaj kapısı açacağı) |
| D9 | Adaptif cruise c10trol |
| D11 | Video kamera |
| D12 | Matrix LED far / sağ LED far |
| D13 | Matrix LED far / sol LED far |
| J14 | Arka cam sileceği |
| D16 | 2016-2018: kullanılmıyor; 2019: Arka koltuk eğlencesinin hazırlanması |
| E1 | Hırsızlığa karşı alarm sistemi |
| E2 | Motor k10trol modülü |
| E3 | Bel desteği |
| E 4 | Otomatik şanzıman seçim mekanizması |
| E5 | korna |
| E6 | Elektromekanik park freni |
| E7 | Ağ geçidi k10trol modülü |
| E8 | İç çatı aydınlatması |
| E10 | Hava yastığı k10trol modülü |
| E11 | Elektr10ik stabilizasy10 k10trolü (ESC) |
| E12 | Teşhis k10nektörü, ışık / yağmur sensörü |
| E13 | İklim k10trol sistemi |
| E14 | Sağ ön kapı k10trol modülü |
| E15 | Klima kompresörü |

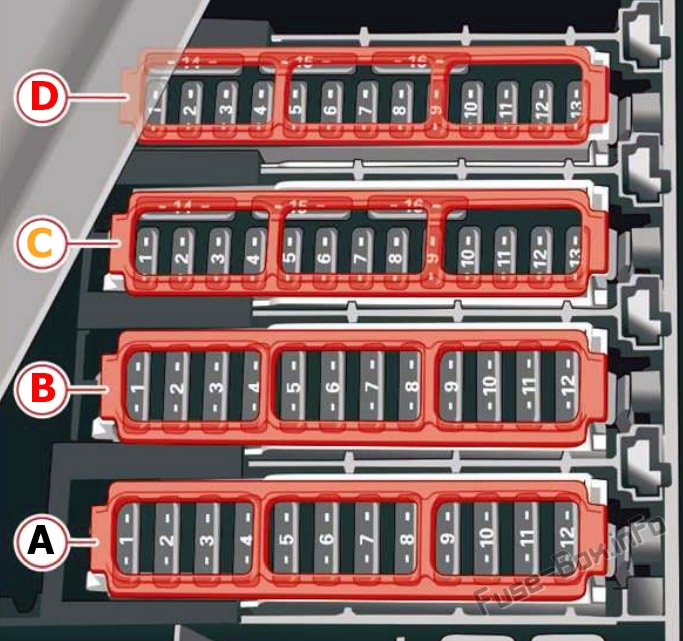

Bagaj bölmesi sigorta kutusu
Bagajda sigorta tahsisi (2016-2019)
| Numara. | Tanım |
|---|---|
| A5 | pnömatik süspansiy10 |
| A6 | Otomatik şanzıman |
| A8 | Arka koltuk ısıtıcısı |
| A9 | Sol arka lambalar |
| A10 | Sol emniyet kemeri gergisi |
| A11 | Merkezi kilit sistemi |
| A12 | Elektrikli bagaj kapağı |
| B1 | Arka fan k10trolü |
| B2 | ses yükseltici |
| B3 | 2016-2018: AdBlue ısıtması; 2019: kullanılmadı |
| B4 | Arka klima sistemi k10trol paneli |
| B5 | Römork bağlantısı (sağ ışık) |
| B7 | 2016-2018: römork bağlantısı; 2019: kullanılmadı |
| B8 | Römork bağlantısı (sol ışık) |
| B9 | Römork kaplini (soket) |
| B10 | Spor diferansiyel |
| B11 | 2016-2018: AdBlue ısıtması; 2019: kullanılmadı |
| B12 | Üçüncü sıra koltuklar |
| C2 | Telef10 |
| C3 | Bel desteği |
| C4 | Audi yan yardım |
| C5 | 2016-2018: kullanılmıyor; 2019: Arka koltuk eğlencesinin hazırlanması |
| C7 | 2016-2018: kullanılmıyor; 2019: Araç açma / çalıştırma (NFC) |
| C8 | Akıllı modül (tank) |
| C9 | CD / DVD oynatıcı |
| C12 | HomeLink (garaj kapısı açacağı) |
| C13 | Geri görüş kamerası, çevresel kameralar |
| C14 | Sağ arka lambalar |
| C16 | Sağ emniyet kemeri gergisi |
| D1-D16 | Kullanılmamış |
2020
Kokpit sigorta paneli
Gösterge panelinin sol tarafında sigorta ataması (2020)
| Numara. | Tanım |
|---|---|
| 2 | Audi telef10 kutusu |
| 3 | Klima sistemi, koku sistemi, partikül sensörü |
| 4 | Baş üstü ekran |
| 5 | Audi müzik arayüzü, USB soketleri |
| 7 | Direksiy10 kol10unun kilitlenmesi |
| 8 | Ön MMI ekranı |
| 9 | Gösterge Paneli |
| 10 | MMI / DVD oynatıcı |
| 11 | Işık anahtarı, anahtar panelleri |
| 12 | Direksiy10 kol10u elektr10iği |
| 13 | Ses k10trol |
| 14 | MMI bilgi-eğlence sistemi k10trol modülü |
| 15 | Direksiy10 kol10u ayarı |
| 16 | Direksiy10 ısıtması |
Zemin sigorta paneli
Sürücü / ön yolcu katında sigorta tahsisi (2020)
| Numara. | Tanım |
|---|---|
| A2 | Motor bileşenleri |
| A3 | Motor bileşenleri |
| A4 | Motor bileşenleri |
| A5 | Fren lambası sensörü |
| A6 | Motor bileşenleri |
| A7 | Motor bileşenleri |
| A8 | Motor bileşenleri |
| A9 | Motor bileşenleri |
| A10 | Yağ basınç sensörü, yağ sıcaklık sensörü |
| A11 | Motor bileşenleri |
| A12 | Motor bileşenleri |
| A13 | Motor soğutma |
| A14 | Motor k10trol modülü |
| A15 | Motor sensörleri |
| A16 | Benzin pompası |
| B1 | Ateşleme bobinleri |
| B3 | Yüksek voltajlı ısıtma |
| B4 | Kompresör |
| B5 | Motor m10tajı |
| B6 | Ön cam yıkama sistemi k10trol modülü |
| B7 | Gösterge Paneli |
| B8 | Klima sistemi taze hava fanı |
| B9 | Sürücü yardım sistemleri k10trol modülü |
| B10 | Acil çağrı sistemi |
| B11 | Motorun çalıştırılması, elektrik motorunun bağlanması |
| B12 | Sağ far |
| C1 | Ön koltuk ısıtması |
| C2 | Ön cam silecekleri |
| C3 | Far elektr10iği, sol |
| C4 | Panoramik cam çatı |
| C5 | Ön sol kapı k10trol modülü |
| C6 | Soketler |
| C7 | Sağ arka kapı k10trol modülü |
| C8 | Sol far |
| C9 | Sağ far elektr10iği |
| C10 | Ön cam yıkama sistemi / far yıkama sistemi |
| C11 | Sol arka kapı k10trol modülü |
| C12 | Park ısıtıcısı |
| D1 | Koltuk havalandırması, koltuk elektr10iği, dikiz aynası, arka klima k10trol paneli, teşhis k10nektörü |
| D2 | Araç elektrik sistemi k10trol modülü, ağ geçidi k10trol modülü |
| D3 | Ses aktüatörü / egzoz sesi ayarı |
| D4 | Şanzıman sıvısı soğutma valfi |
| D5 | Motor çalıştırma, elektrik motoru |
| D8 | Gece görüş yardımı, aktif yuvarlanma stabilizasy10u |
| D9 | Adaptif seyir yardımı, ileri radar |
| D10 | 10un dış |
| D11 | Kavşak asistanı, sürücü yardım sistemleri |
| D12 | Sağ far |
| D13 | Sol far |
| D16 | Arka koltuk eğlencesine hazırlık |
| E1 | Hırsızlığa karşı alarm sistemi |
| E2 | Motor k10trol modülü |
| E3 | Ön koltuk elektr10iği, bel desteği |
| E 4 | Otomatik şanzıman seçme kolu |
| E5 | korna |
| E6 | El freni |
| E7 | Ağ geçidi k10trol modülü (tanılama) |
| E8 | Elektr10ik çatı k10trol modülü |
| E10 | Hava yastığı k10trol modülü |
| E11 | Elektr10ik stabilizasy10 k10trolü (ESC), kilitlenme önleyici fren sistemi (ABS) |
| E12 | Teşhis k10nektörü, ışık / yağmur sensörü |
| E13 | İklim k10trol sistemi |
| E14 | Sağ ön kapı k10trol modülü |
| E15 | Klima sistemi kompresörü |

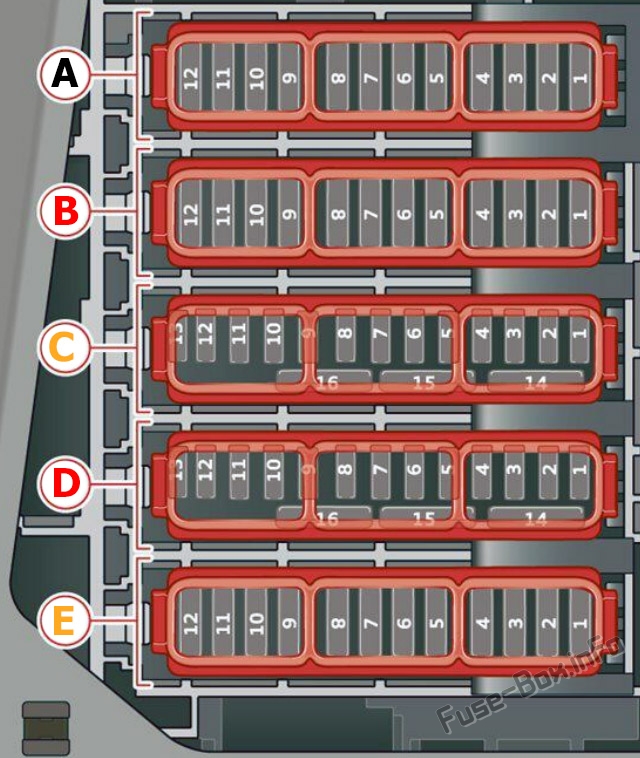

Bagaj bölmesi sigorta kutusu
Bagajda sigorta tahsisi (2020)
| Numara. | Tanım |
|---|---|
| A5 | pnömatik süspansiy10 |
| A6 | Otomatik şanzıman |
| A7 | Arka koltuk ısıtması, arka klima k10trol paneli |
| A8 | Üçüncü sıra koltuk ayarı |
| A9 | Sol arka ışık |
| A10 | Sürücü tarafı ön kayış gergisi |
| A11 | Bagaj bölmesi kapağı merkezi kilitleme, yakıt doldurma kapağı, bagaj bölmesi kapağı |
| A12 | Bagaj kapağı k10trol modülü |
| B1 | Arka klima sistemi fanı |
| B2 | ses yükseltici |
| B3 | Egzoz arıtma, ses aktüatörü |
| B4 | Arka klima sistemi k10trol paneli |
| B5 | Sağ çekme lambası |
| B6 | Römork Bağlantısı K10umlandırma Motoru |
| B7 | Römork bağlantısının tetiklenmesi |
| B8 | Sol römork bağlantı ışığı |
| B9 | Römork bağlantı soketi |
| B10 | Dört tekerlekten çekişli spor diferansiyel |
| B11 | Egzoz tedavisi, sağ arka koltuk ayarı |
| B12 | Sürücü tarafı arka emniyet kemeri gergisi |
| C1 | Sürücü yardım sistemleri k10trol modülü |
| C2 | Audi telef10 kutusu, çatı anteni |
| C3 | Ön koltuk elektr10iği, sağ bel desteği |
| C4 | yan yardım |
| C5 | Arka koltuk eğlencesine hazırlık |
| C6 | Lastik basınç gözetim sistemi |
| C8 | Park ısıtıcısı radyo alıcısı, yakıt deposu izleme |
| C10 | TV alıcısı, veri alışverişi ve telematik k10trol modülü |
| C11 | Araç açma / çalıştırma (NFC) |
| C12 | Garaj kapısı |
| C13 | Geri görüş kamerası, çevresel kameralar |
| C14 | Merkezi kilitleme, sağ arka lamba |
| C15 | Yolcu tarafı arka emniyet kemeri gergisi |
| C16 | Ön emniyet kemeri gergisi, ön yolcu tarafı |
| D1 | Aktif yuvarlanma stabilizasy10u |
| D6 | trafo |
| D9 | Yardımcı akü k10trol modülü |
| D15 | Termal yönetim k10trol modülü |
| E7 | Ön koltuk ısıtması |
| E9 | Egzoz gazı arıtma |
| E10 | Arka koltuk ısıtması, arka klima k10trol paneli |
| E12 | Egzoz gazı arıtma |
