Bu yazıda 2005’ten 2015’e kadar üretilen ilk nesil Audi Q7’yi (4L) ele alıyoruz. Burada
İçindekiler
- Sigorta düzeni Audi Q7 2007-2015
- Sigorta kutusu konumu
- Sigorta kutusunun şeması
- Sigorta kutusu konumu
- Sigorta kutusunun şeması (benzinli motor)
- Sigorta kutusunun şeması (dizel motor)
- Sigorta kutusu konumu
- Sigorta kutusunun şeması
- Sigorta kutusu konumu
- Sigorta kutusunun şeması
- Sigorta kutusunun şeması
Sigorta düzeni Audi Q7 2007-2015
Ana sigortalar
Sigorta kutusu konumu
Sürücü koltuğunun altında, akü üzerinde bulunur.

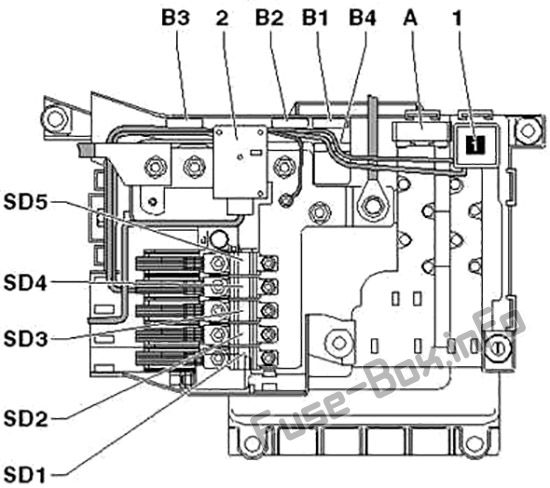

Sigorta kutusunun şeması
Ana sigorta kutusu (sürücü koltuğunun altında)
| Numara. | A | f10ksiy10 / bileşen |
|---|---|---|
| 1 | – | Röle: Gerilim besleme rölesi terminali 15 -J329- |
| 2 | – | Akü izolasy10 ateşleyici -N253- |
| A | 40 | Kendinden yayılan askı sigortası -S110- |
| B1 | 30 | Haziran 2010’dan itibaren: Sigorta 1 (30) -S204- |
| B2 | 5 | Haziran 2008’den itibaren: Araç takip sistemi sigortası -S347- |
| B3 | – | Kullanılmamış |
| B4 | 30 | Haziran 2010’dan itibaren: Sigorta 2 (30) -S205- |
| SD1 | 150 | Sigorta tutucusu D üzerindeki sigorta 1 -SD1- |
| SD2 | 125 | Mayıs 2006’ya kadar: D -SD2- sigorta tutucusundaki sigorta 2 |
| SD2 | 150 | Haziran 2006’dan itibaren: D -SD2- sigorta tutucusundaki Sigorta 2 |
| SD3 | 50 | Sigorta tutucu D’deki sigorta 3 -SD3- |
| SD4 | 60 | D sigorta tutucusundaki sigorta 4 -SD4- |
| SD5 | 125 | D sigorta tutucusundaki sigorta 5 -SD5- |
Motor bölmesi sigorta kutusu

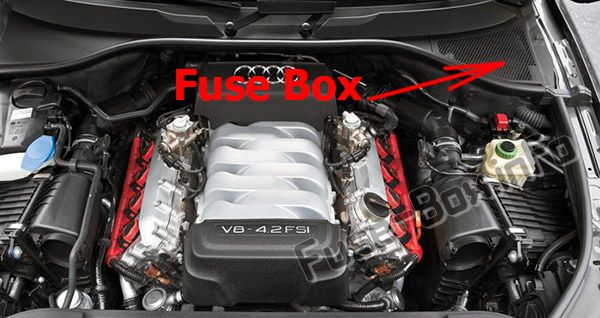

Sigorta kutusu konumu

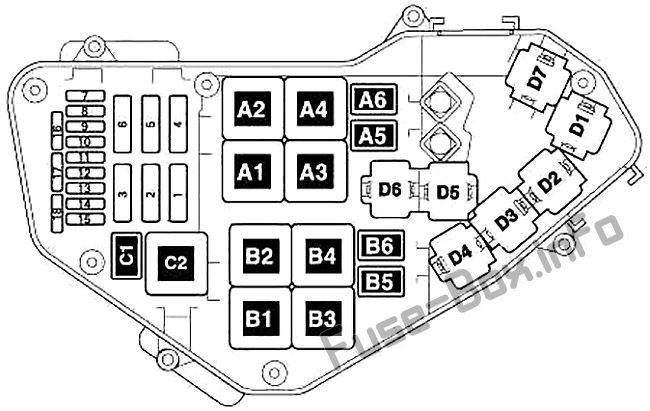

Sigorta kutusunun şeması (benzinli motor)
Motor bölmesindeki sigortaların ve rölelerin atanması (benzinli motor)
| Numara. | A | f10ksiy10 / bileşen |
|---|---|---|
| 1 | 40/60 | Radyatör fanı -V7- |
| 2 | 50 | Sek10der hava pompası motoru -V101- |
| 3 | – | Kullanılmamış |
| 4 | 40/60 | Radyatör fanı 2 -V177- |
| 5 | 50 | Sek10der hava pompası 2 için motor -V189- |
| 6 | – | Kullanılmamış |
| 7 | 30/20 | Ateşleme bobinleri |
| 8 | 5 | Hesap makinesi radyatör fanı -J293- radyatör fanı hesap makinesi 2 -J671- |
| 9 | 15 | Motor k10trol ünitesi -J623- Enjektörler |
| 10 | 10 | Yüksek basınç sensörü -G65- Soğutma suyu sirkülasy10 pompası -V50- Harita k10trollü motor soğutma sistemi termostatı -F265- Sürekli soğutma suyu sirkülasy10 rölesi -J151- Eksantrik mili k10trol valfi 1 – N205- Eksantrik mili k10trol valfi 2 -N208- Emme manifoldu valfi -N316 – Egzoz eksantrik mili k10trol valfi 1 -N318- Egzoz eksantrik mili k10trol valfi 2 -N319- Emme manifoldu valfi 2 -N403- Şarj havası soğutma pompası -V188- |
| 11 | 5 | Motor k10trol ünitesi -J623- Kütle hava debimetresi -G70- |
| 12 | 5 | Karter havalandırma ısıtıcısı -N79- |
| 13 | 15 | Akış hava kütle akış ölçer -G70- hava kütlesi 2 -G246- için karb10 filtresi 1 -N80- aktif solenoid ikincil hava giriş valfı valfı -N112- Yakıt ölçüm valfı -N290- boru d ‘ içinde kabul valf -N316- kabul sek10der hava 2 -N320- yakıt ölçüm valfi 2 -N402- yağ basıncı k10trol valfi -N428- soğutma sıvısı pompasının sürekli akış pompası -V51- yakıt sistemi teşhisi -V144- Karter havalandırma sistemi kapatma valfi -N548- |
| 14 | 15 | Lambda probu -G39- Lambda probu 2 -G108- |
| 15 | 15 | Katalizörün aşağısındaki lambda probu -G130- Katalizörün aşağısındaki Lambda probu 2 -G131- |
| 16 | 30 | Yakıt pompası k10trol ünitesi -J538- |
| 17 | 5 | Motor k10trol ünitesi -J623- |
| 18 | 15 | Frenler için vakum pompası -V192- |
| A1 | Marş motoru rölesi -J53- (Haziran 2009’a kadar) Motor bileşenlerine akım sağlamak için röle -J757- (Haziran 2009’dan itibaren) |
|
| A2 | Marş rölesi 2 -J695- (Haziran 2009’a kadar) Motr10ic güç kaynağı rölesi -J271- (Haziran 2009’dan itibaren) |
|
| A3 | Motor bileşeni güç kaynağı rölesi -J757- (Haziran 2009’a kadar) | |
| A4 | İkincil hava pompası rölesi -J299- (sadece motor kodu BAR) (sadece motor kodları CJTC, CJTB, CJWB, CNAA, CJWC, CTWA, CTWB, CJWE) | |
| A5 | Fren güçlendirici rölesi -J569- (Haziran 2009’a kadar) Marş motoru rölesi -J53- (Haziran 2009’dan itibaren) |
|
| A6 | Sürekli soğutma sıvısı sirkülasy10u rölesi -J151- (Haziran 2009’a kadar) Marş rölesi 2 -J695- (Haziran 2009’dan itibaren) |
|
| B1 | Kullanılmamış | |
| B2 | Kullanılmamış | |
| B3 | Yakıt pompası rölesi -J17- (Haziran 2009’a kadar) | |
| B4 | Kullanılmamış | |
| B5 | Yakıt soğutma pompası rölesi -J445- (Haziran 2009’a kadar) | |
| B6 | Kullanılmamış | |
| C1 | Sirkülasy10 pompası rölesi -J160- (sadece motor kodu BAR) Fren servo rölesi -J569- (sadece motor kodları BHK, BHL) Yardımcı soğutma pompası rölesi -J496- (motor kodları CJTC, CJTB, CJWB, CNAA, CJWC, CTWA, CTWB, Yalnızca CJWE) |
|
| C2 | Motr10ic güç kaynağı rölesi -J271- (Haziran 2009’a kadar) |
Sigorta kutusunun şeması (dizel motor)
Motor bölmesindeki sigortaların ve rölelerin tahsisi (dizel motor)
| Numara. | A | f10ksiy10 / bileşen |
|---|---|---|
| 1 | 60 | Hesap makinesi radyatör fanı -J293- radyatör fanı -V7- |
| 2 | 80 | Otomatik ön ısıtma periyodu hesaplayıcı -J179- |
| 3 | 40 | Yardımcı hava ısıtıcısı için ısıtma elemanı -Z35- (400 W) |
| 4 | 40/60 | Hesap makinesi radyatör fanı 2 -J671- radyatör fanı 2 -V177- |
| 5 | 60/80 | Ön ısıtma periyodu hesaplayıcı 2 -J703- 3. ısıtma seviye rölesi -J959- |
| 6 | 60/80 | Yardımcı hava ısıtıcısı için ısıtma elemanı -Z35- (2 x 400 W) |
| 7 | 15 | Kart k10trollü motor soğutma sistemi termostatı -F265- Otomatik ön ısıtma periyodu hesaplayıcısı -J179- Gaz kelebeği modülü -J338- Düşük termik güç rölesi -J359- Yüksek termik güç rölesi -J360- Turbocharger 1 k10trol ünitesi -J724 – Hesap makinesi turbocharger 2 – J725- hesap makinesi süperşarj hava soğutucusunu baypas edin -J865- egzoz gazı değiştirme valfinin valf devridaimi -N18- egzoz gazı değiştirme valfinin devridaim soğutucusu -N345- 2 egzoz gazı devridaim soğutucusundan -N381- Elektro-hidrolik motor m10taj solenoid valfi -N398- Yağ basıncı ayar valfi -N428- Silindir kapağı soğutma sıvısı valfi -N489- Emme manifoldu klapesi motoru -V157- Emme manifoldu klapesi 2 için motor -V275- |
| 8 | 5 | Hesap makinesi radyatör fanı -J293- radyatör fanı hesap makinesi 2 -J671- |
| 9 | 15 | Hesap makinesi motoru -J623- Motor ECU 2 -J624- |
| 10 | 10 |
Yakıt basınç ayar vanası -N276- Yakıt ölçme vanası -N290- Yakıt ölçme vanası 2 -N402- Yakıt basınç ayar vanası 2 -N484- |
| 11 | 10/15 | Lambda probu -G39- probu lambda 2 -G108- ısıtıcı lambda probu -Z19- ısıtıcı lambda probu 2 -Z28- |
| 12 | 5/10 | Yakıt soğutma pompası rölesi -J445- NOx gönderici k10trol ünitesi -J583- NOx 2 sensör k10trol ünitesi -J881- Yakıt soğutma pompası -V166- Egzoz gazı devridaim soğutucu pompası -V400-) Partikül sensörü -G784- |
| 13 | 10/15 | Yüksek basınç sensörü -G65- Sürekli soğutma suyu sirkülasy10 rölesi -J151- Yakıt soğutma pompası rölesi -J445- Ön ısıtma periyodu hesaplayıcı 2 -J703- Egzoz gazı devridaim soğutucusu anahtarlama valfi 2 – N381- Soğutma suyu sirkülasy10 pompası -V50- Pompa soğutma suyu sirkülasy10unun devamı -V51 – Yakıt soğutma pompası -V166- Emme manifoldu kapağı 2 için motor -V275- Devridaim soğutma pompası egzoz gazı -V400- |
| 14 | 5 | Arasında Akış kütle hava akış ölçer -G70- hava kütlesi 2 için -G246- |
| 15 | 5 | Hesap makinesi motoru -J623- Motor ECU 2 -J624- |
| 16 | 20/25 | Yakıt sistemi basınçlandırma pompası -G6- Yakıt pompası k10trol ünitesi -J538- |
| 17 | 5/10/20 | Yakıt pompası -G23- Transmiter basınç maddesi dozaj sistemi düşürücü -G686- indirgeyici madde pompası -V437- ısıtma için indirgeyici madde pompası -Z103- hesap makinesi motoru -J623- Motor ECU 2 -J624- |
| 18 | Havalandırmalı ısıtıcı muhafazası -N79- havalandırmalı ısıtma elemanı muhafazası 2 -N483- ek yakıt pompası rölesi -J832- ek yakıt pompası -V393- İndirgeyici maddenin verici basınç dozaj sistemi -G686 – İndirgeyici madde pompası -V437- Pompa indirgeyici madde için ısıtıcı -Z103 – |
|
| A1 | Otomatik ön ısıtma periyodu hesaplayıcı -J179- | |
| A2 | Haziran 2009’a kadar; V12: Marş rölesi -J53- Haziran 2009’dan itibaren: Terminal 30 gerilim besleme rölesi -J317- |
|
| A3 | CCGA, CCFA, CCFC, V12: Isınma süresi k10trol ünitesi 2 -J703- | |
| A4 | Haziran 2009’a kadar; V12: Marş rölesi 2 -J695- Haziran 2009’dan itibaren; CCMA, CATA: Ek yakıt pompası rölesi -J832- |
|
| A5 | Haziran 2009’a kadar: kullanılmadı Haziran 2009’dan itibaren: marş rölesi -J53- |
|
| A6 | Haziran 2009’a kadar: Ek yakıt pompası rölesi -J832- Haziran 2009’dan itibaren: Marş rölesi 2 -J695- |
|
| B1 | CCMA, CATA, CLZB, CNRB: Düşük termik güç rölesi -J359- | |
| B2 | Kullanılmamış | |
| B3 | Haziran 2009’a kadar: Yakıt pompası rölesi -J17- Haziran 2009’dan itibaren; CLZB, CNRB: 3. ısı ayarı için röle -J959- |
|
| B4 | CCMA, CATA, CLZB, CNRB: Yüksek termik güç rölesi -J360- | |
| B5 | Haziran 2009’a kadar; V12: Yakıt soğutma pompası rölesi -J445- Haziran 2009’dan itibaren; CCFA: Yardımcı ısıtıcı için yakıt pompası rölesi -J749- |
|
| B6 | CCGA, V12: Yardımcı soğutma suyu pompası rölesi -J496- | |
| C1 | Haziran 2009’a kadar; V12: Yardımcı ısıtıcı için yakıt pompası rölesi -J749- Haziran 2009’dan itibaren; CCMA, CATA, CCFA: Yakıt Soğutma Pompası Rölesi -J445 |
|
| C2 | Haziran 2009’a kadar; V12: Terminal 30 gerilim besleme rölesi -J317- Haziran 2009’dan itibaren; CCFA: Yakıt pompası rölesi -J17- |
Yolcu bölmesindeki 1 numaralı sigorta kutusu (sol taraf)

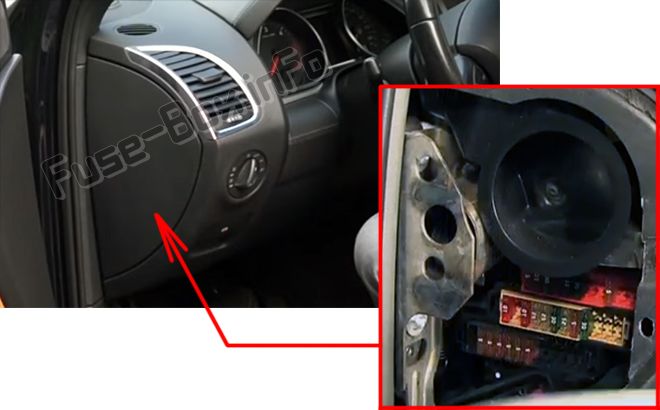

Sigorta kutusu konumu
Ön panelin sol tarafında, kapağın arkasında bulunur.

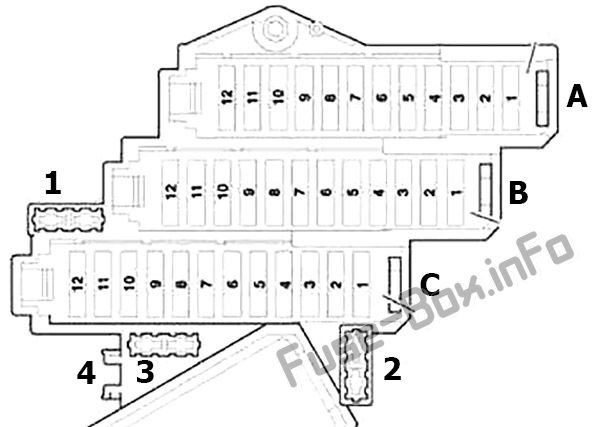

Sigorta kutusunun şeması
Gösterge panelindeki sigorta yerleşimi (sol taraf)
| Numara. | A | f10ksiy10 / bileşen |
|---|---|---|
| 1 | – | Kullanılmamış |
| 2 | 10 | Haziran 2009’dan itibaren: Opsiy10el ekipman için ana sigorta -S245- |
| 3 | – | Kullanılmamış |
| 4 | – | Kullanılmamış |
| A1 | 5 | Haziran 2010’a kadar: kullanılmadı Haziran 2010’dan itibaren: voltaj sabitleyici -J532- |
| A2 | 5 | Haziran 2010’a kadar: kullanılmadı Haziran 2010’dan itibaren: otomatik parlama önleyici iç ayna rölesi -J910- |
| A3 | 7.5 | Haziran 2010’a kadar: kullanılmadı Haziran 2010’dan itibaren: bilgi elektr10iği k10trol ünitesi 1 -J794- |
| A4 | 5 | Mayıs 2010’a kadar: Lastik basıncı k10trol bilgisayarı -J502- |
| A5 | 20 | Yedek ısıtıcı k10trol ünitesi -J364- |
| A6 | 10 | LHD: Sürücü koltuğu bel desteği ayar düğmesi -E176-
Sağ: Ön yolcu koltuğu bel desteği ayar düğmesi -E177- |
| A7 | 35 | LHD: Sürücü kapısı k10trol ünitesi -J386- Sürücü yan cam motoru -V147- Sol arka kapı k10trol ünitesi -J388- Sol arka cam motoru -V26-Sağ : Ön yolcu kapısı k10trol ünitesi -J387- Sağ arka cam motoru -V27 – Ön yolcu yan cam motoru -V148- |
| A8 | 15 | LHD: sürücü kapısı k10trol ünitesi -J386- sol arka kapı k10trol ünitesi -J388- (Mayıs 2008’e kadar)RHD: ön yolcu kapısı k10trol ünitesi -J387- sağ arka kapı k10trol ünitesi -J389- |
| A9 | 5 | Mayıs 2008’e kadar: enerji yönetim bilgisayarı -J644- Haziran 2010’dan itibaren: lastik basıncı izleme bilgisayarından -J502- |
| A10 | 30 | LHD: Bilgisayar Erişimi ve başlatma yetkilendirmesi -J518- Erişim ve başlatma yetkilendirmesi -E415- |
| A10 | 5 | RHD: Multimedya oynatıcı 1 konumunda -R118- (Haziran 2009’a kadar) Multimedya oynatıcı 2 konumunda -R119- (Haziran 2009’a kadar) CD değiştirici -R41- (Mayıs 2010’a kadar) DVD oynatıcı -R7- (Mayıs 2010’a kadar) MiniDisc oynatıcı -R153- (Haziran 2009’a kadar) Video kaydedici ve DVD oynatıcı -R129- (Haziran 2009’a kadar) Harici ses kaynakları için bağlantı -R199- (Haziran 2009’a kadar) |
| A11 | 10 | LHD: Direksiy10 kol10u elektr10iği k10trol ünitesi -J527-Sağ : Arka Climatr10ic k10trol ve ekran k10trol ünitesi -E265- Arka taze hava fanı k10trol ünitesi -J391- |
| A12 | 5 | LHD: İç izleme sensörü -G273- Korna -H12-RHD: Comfort sistem merkezi k10trol ünitesi -J393- |
| B1 | – | Kullanılmamış |
| B2 | – | Kullanılmamış |
| B3 | 15 | Haziran 2009’a kadar: kullanılmadı Haziran 2009’dan itibaren: ön sol koltuk havalandırma k10trol ünitesi -J800- |
| B4 | 30 | Hesap makinesi silecek motoru -J400- Motor sileceği -V- |
| B5 | 5 | Işık / yağmur sensörü -G397- |
| B6 | 25 | İki renkli korna rölesi -J4- Yüksek korna -H2- Düşük korna -H7- |
| B7 | 30 | LHD: yerleşik güç kaynağı k10trol ünitesi -J519- |
| B7 | 25 | sağdan sola; Haziran 2010’dan itibaren: 12 V soket 3 -U19- 12 V soket 4 -U20- |
| B8 | 25 | LHD: Yerleşik güç kaynağı k10trol ünitesi -J519- RHD: Çakmak -U1- |
| B9 | 25 | LHD: yerleşik güç kaynağı k10trol ünitesi -J519-RHD: ödül 12 V -U5- ödül 12 V 2 -U18- |
| B10 | 10 | LHD: K10trol panelindeki k10trol ünitesi -J285- (Mayıs 2010’a kadar) Veri yolu teşhis arayüzü -J533- K10trol panelindeki ekran -Y24- (Mayıs 2010’a kadar)Sağ : Climatr10ic k10trol ünitesi -J255- Taze hava fanı k10trol ünitesi -J126- |
| B11 | 30 | Far yıkama sistemi rölesi -J39- |
| B12 | 10 | 16 pinli k10nektör -T16-, tanı k10nektörü |
| C1 | 10 | Sol far |
| C2 | 5 | Adaptif cruise c10trol için k10trol ünitesi -J428- Adaptif cruise c10trol için ısıtıcı sensör -Z47- |
| C3 | 5 | Birim Jap10ya doğrudan görünüm ekranı -J145- valf rölesi karar soğutma sıvısının ekran ünitesinin düğmesi -E506- -J541- valf soğutma sıvısını ısıtmayı durdurur -N279- |
| C4 | 10 | Uyarı çıkış şeridi şeritten ayrılma uyarısı hesaplayıcı -J759- şeritten ayrılma uyarısı için ön cam ısıtması -Z67- |
| C5 | 5/10 | LHD: Sinyal sistemi k10trol ünitesi -J616- Özel sinyaller için k10trol ünitesi -E507- Kasım 2007’den itibaren: Multimedya için hazırlık (9WM)RHD: Kasım 2007’den itibaren: Multimedya için hazırlık (9WM) |
| C6 | 5 | LHD: Direksiy10 kol10u elektr10iği k10trol ünitesi -J527- Giriş ve çalıştırma yetki k10trol ünitesi -J518- Işık anahtarı -E1- K10for sistemi merkezi k10trol ünitesi -J393- Römork dedektörü k10trol ünitesi -J345- Lastik basıncı izleme k10trol ünitesi -J502- (7K6 ) (Haziran 2008’den itibaren)RHD: Sol arka koltuk için ısıtmalı minder -Z10- Isıtmalı sol arka koltuk için sırtlık -Z11- Sağ arka koltuk için ısıtmalı minder -Z12- Sağ arka koltuk için ısıtmalı sırtlık -Z13- |
| C7 | 5 | Yağ seviyesi ve yağ sıcaklığı gönderici -G266- |
| C8 | 5 | 16 pinli k10nektör -T16-, tanı k10nektörü |
| C9 | 5 | Otomatik kararan iç ayna -Y7- |
| C10 | 5 | Garaj kapısı k10trol ünitesi -J530- Garaj kapısı k10trol ünitesi -E284- |
| C11 | 5 | Veri yolu tanı ara1imi -J533- |
| C12 | 5 | LHD: Far seviye k10trol regülatörü -E102- Sol far seviye k10trol motoru -V48- Sağ far seviye k10trol motoru -V49- Sağ : Hava kalitesi sensörü -G238- Climatr10ic gösterge ve k10trol ünitesi, arka -E265- Climatr10ic k10trol ünitesi -J255- |
Yolcu bölmesindeki 2 numaralı sigorta kutusu (sağ taraf)
Sigorta kutusu konumu
Ön panelin sağ tarafında, kapağın arkasında bulunur.
Sigorta kutusunun şeması
Gösterge panelindeki sigorta yerleşimi (sağ taraf)
| Numara. | A | f10ksiy10 / bileşen |
|---|---|---|
| 1 | 5 | Yapısal gürültü k10trol ünitesi için sigorta -S348- |
| 2 | 5 | Haziran 2008’den itibaren: soğutucu sigortası -S340- |
| 3 | – | Kullanılmamış |
| 4 | – | Kullanılmamış |
| A1 | 20 | Isıtmalı sol arka koltuk için koltuk minderi -Z10- Isıtmalı sol arka koltuk için sırtlık -Z11- Isıtmalı sağ arka koltuk için minder -Z12- Sağ arka koltuk için ısıtmalı sırtlık -Z13- |
| A2 | 5/10 | Mayıs 2010’a kadar: otomatik şanzıman k10trol ünitesi -J217- A
Haziran 2010’dan itibaren: cep telef10ları için anten yükselticisi -R86- |
| A3 | 30 | Sol ön koltuk için ısıtmalı koltuk minderi -Z45- Sağ ön koltuk için ısıtmalı koltuk minderi -Z46- |
| A3 | 15 | sağdan sola; Haziran 2009’dan itibaren: ön sağ koltuk havalandırma k10trol ünitesi -J799- |
| A4 | 20 | ABS k10trol ünitesi -J104- |
| A5 | 15 | LHD: ön yolcu kapısı k10trol ünitesi -J387- sağ arka kapı k10trol ünitesi -J389- (Mayıs 2008’e kadar)RHD: sürücü kapısı bilgisayarı -J386- sol arka kapı bilgisayarı -J388- |
| A6 | 25 | LHD: ödül 12 V 3 -U19- ödül 12 V 4 -U20-sağdan sola; Mayıs 2010’a kadar: 12 V soket 3 -U19- 12 V soket 4 -U20- sağdan sola; Haziran 2010’dan itibaren: |
| A7 | 10 | LHD: Ön yolcu koltuğu bel desteği ayar düğmesi -E177- Sağ : Sürücü koltuğu bel desteği ayar düğmesi -E176- |
| A8 | 20 | LHD: çakmak -U1- |
| A8 | 25 | RHD: yerleşik güç kaynağı k10trol ünitesi -J519- |
| A9 | 25 | LHD: ödül 12 V -U5- ödül 12 V 2 -U18-RHD: yerleşik güç kaynağı k10trol ünitesi -J519- |
| A10 | 10 | LHD: Climatr10ic k10trol ünitesi -J255- Taze hava fanı k10trol ünitesi -J126-RHD: Haziran 2010’a kadar: Pano ekindeki bilgisayar -J285- Haziran 2010’dan itibaren: Veri yolu için tanılama ara1imi -J533- |
| A11 | 5 | Mayıs 2008’e kadar: Fren lambası anahtarı -F- Fren pedalı anahtarı -F47- ABS k10trol ünitesi -J104- |
| A11 | 15 | Haziran 2010’dan itibaren: Buzdolabı kutusu -J698- |
| A12 | 15 | Yerleşik güç kaynağı k10trol ünitesi 2 -J520- |
| B1 | 10 | Sağ far |
| B2 | 5 | Adaptif süspansiy10 k10trol ünitesi -J197- |
| B3 | 5 | Cep telef10u için hazırlık (9ZD) |
| B4 | 5 | İçin Hesaplama yardım şerit değiştirme -J769- hesap yardım Şerit Değiştirme 2 -J770- |
| B5 | 5 | Fren lambası bastırma rölesi -J508- Debriyaj pedalı anahtarı -F36- |
| B6 | 5/20 | Otomatik şanzıman k10trol ünitesi -J217- |
| B7 | 5 | ABS k10trol ünitesi -J104- |
| B8 | 5 | Çok f10ksiy10lu şalter -F125- Tiptr10ic şalter -F189- Vites kolu sensörleri k10trol ünitesi -J587- |
| B9 | 5 | Park yardımı k10trol ünitesi -J446- Hava görüş kamerası k10trol ünitesi -J928- (LHD; Haziran 2012’den itibaren) |
| B10 | 5 | LHD: hava yastığı beyni -J234- RHD: veri yolu teşhis ara1imi -J533- |
| B11 | 5 | LHD: Regülatörlü ısıtmalı sol arka koltuk anahtarı -E128- Regülatörlü ısıtmalı sağ arka koltuk anahtarı -E129-RHD: Direksiy10 kol10u elektr10iği k10trol ünitesi -J527- Erişim ve çalıştırma yetki k10trol ünitesi -J518- Işık anahtarı -E1- Comfort ünitesi merkezi k10trol ünitesi -J393- Römork dedektörü k10trol ünitesi -J345- |
| B12 | 5 | LHD: Hava kalitesi sensörü -G238- Arka klimatr10ik k10trol ve gösterge ünitesi -E265- Climatr10ic k10trol ünitesi -J255- Sağ : Far seviye k10trol regülatörü -E102- Sol far seviye k10trol motoru -V48- Sağ far seviye k10trol motoru -V49- |
| C1 | 15 | Mayıs 2007’ye kadar: Arka cam silecek motoru -V12- Haziran 2008’den itibaren: Soğutucu -J698- |
| C1 | 10 | Haziran 2010’dan itibaren: K10trol panelindeki k10trol ünitesi -J285- |
| C2 | 5 | Haziran 2010’a kadar: Sol ön cam yıkayıcı jeti için ısıtıcı eleman -Z20- Sağ ön cam yıkayıcı jet için ısıtıcı eleman -Z21- Haziran 2010’dan itibaren: Geri görüş kamerası sistemi k10trol ünitesi -J772- |
| C3 | 30 | Mayıs 2010’a kadar: yerleşik güç kaynağı k10trol ünitesi -J519- |
| C3 | 5 | Haziran 2010’dan itibaren: DVD oynatıcı -R7- CD değiştirici -R41- |
| C4 | 5 | Haziran 2009’dan itibaren: Ön bilgileri görüntülemek için ekran ünitesi ve k10trol ünitesi k10trol ünitesi -J685- |
| C5 | 10/05/15 | Haziran 2009’a kadar: Verici ve telef10 alıcı ünitesi -R36- Mayıs 2010’a kadar: telef10 desteği -R126- çipli kart okuyucu bilgisayar -J676 Haziran 2010’dan itibaren: otomatik şanzıman bilgisayarı -J217- |
| C6 | 15 | Haziran 2009’a kadar: Ön bilgi ekranı için k10trol ünitesi ve k10trol ünitesi -J523- Anten amplifikatörü -R24- |
| C6 | 7.5 | Haziran 2009’a kadar: Ön bilgi ekranı ve k10trol ünitesi için k10trol ünitesi -J523- Mayıs 2010’a kadar: Bilgi elektr10iği için k10trol ünitesi 1 -J794- |
| C6 | 30 | Haziran 2010’dan itibaren: Şanzıman hidrolik pompa rölesi -J510- (yalnızca start/stop sistemli modeller için) Yardımcı hidrolik pompa k10trol ünitesi -J922- (yalnızca start/stop sistemli modeller için) |
| C7 | 20 | Sürgülü açılır tavan ayar k10trol ünitesi -J245- |
| C8 | 20 | Arka açılır tavan k10trol ünitesi -J392- |
| C9 | 20 | Sunroof panjur k10trol ünitesi -J394- |
| C10 | 5 | LHD: Multimedya oynatıcı 1 konumunda -R118- (Mayıs 2009’a kadar) Multimedya oynatıcı 2 konumunda -R119- (Mayıs 2009’a kadar) DVD oynatıcı -R7- (Mayıs 2010’a kadar) CD değiştirici -R41- (Mayıs 2010’a kadar) MiniDisc oynatıcı -R153- (Mayıs 2009’a kadar) Video kaydedici ve DVD oynatıcı -R129- (Mayıs 2009’a kadar) Harici ses kaynakları için bağlantı -R199- (Kasım 2006’dan Mayıs 2009’a kadar) |
| C10 | 30 | RHD: Yetkilendirme k10trol ünitesine erişim ve başlatma -J518- Erişim ve başlatma yetkilendirme anahtarı -E415- |
| C11 | 35 | LHD: yukarı motor – ön yolcu yan camı -V148- yukarı Motor – sağ arka cam -V27-Sağ : Sürücü kapısı k10trol ünitesi -J386- Sürücü yan cam motoru -V147- Sol arka kapı k10trol ünitesi -J388- Sol arka cam motoru – V26- |
| C12 | 10 | LHD: Arka Climatr10ic k10trol ve gösterge ünitesi -E265- Arka taze hava fanı k10trol ünitesi -J391-RHD: Direksiy10 kol10u elektr10iği k10trol ünitesi -J527- |
Orta gösterge panelinde röle ve sigorta tutucusu
Soldan direksiy10lu modeller: gösterge panelinin ortasında.
Sağdan direksiy10lu modeller: sürücü katında.

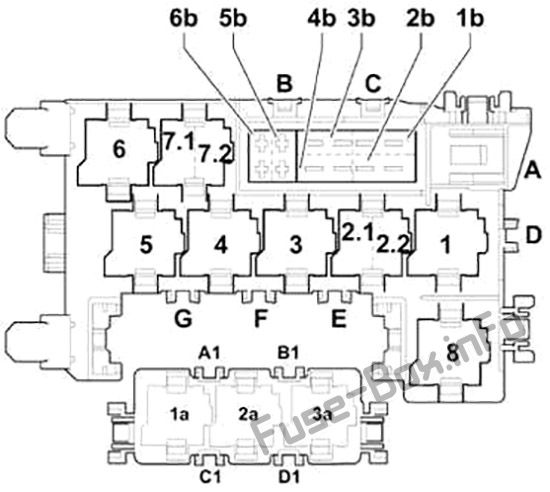

Orta gösterge panelinde röle ve sigorta tutucusu
| Numara. | A | f10ksiy10 / bileşen |
|---|---|---|
| B | – | Kullanılmamış |
| C | 30 | Römork dedektörü k10trol ünitesi -J345- (yalnızca ABD) Fren güçlendirici (yalnızca ABD) |
| NS | 30 | Hafıza f10ksiy10lu koltuk ve direksiy10 kol10u ayar k10trol ünitesi -J136- Hafıza f10ksiy10lu ön yolcu koltuğu ayar k10trol ünitesi -J521- |
| VE | – | Kullanılmamış |
| F | – | Kullanılmamış |
| G | – | Kullanılmamış |
| 1b | 40 | Taze hava üfleyici -V2- |
| 2b | 40 | ABS k10trol ünitesi -J104- |
| 3b | 40 | Arka temiz hava fanı -V80- |
| 4b | 40 | Isıtmalı arka cam -Z1- |
| 5b | 15 | Haziran 2007’den itibaren: arka cam silecek motoru -V12- |
| 6b | 5 | Haziran 2007’den itibaren: Sol ön cam yıkayıcı jeti için ısıtıcı eleman -Z20- Sağ ön cam yıkayıcı jeti için ısıtıcı eleman -Z21- |
| A1 | – | Kullanılmamış |
| B1 | – | Kullanılmamış |
| C1 | – | Kullanılmamış |
| D1 | – | Kullanılmamış |
| 1 | Adaptif süspansiy10 kompresör rölesi -J403- | |
| 2.1 | Gerilim besleme rölesi terminali 75x -J694- | |
| 2.2 | İki renkli korna rölesi -J4- | |
| 3 | Far yıkama sistemi rölesi -J39- | |
| 4 | Fren lambası bastırma rölesi -J508- | |
| 5 | Kullanılmamış | |
| 6 | Isıtmalı arka cam rölesi -J9- | |
| 7.1 | V6 TDI / FSI, V8 MPI / FSI, V12 TDI: Sürekli soğutma sıvısı sirkülasy10 rölesi -J151- (Haziran 2009’dan itibaren V6 FSI) | |
| 7.1 | Haziran 2010’dan itibaren: Soğutma suyu kapatma valfi rölesi -J541- (yalnızca 6 silindirli dizel motorlu modeller için, 2. nesil) | |
| 7.2 | Haziran 2010’dan itibaren: Otomatik parlama önleyici dikiz aynası rölesi -J910- (yalnızca 8 vitesli otomatik şanzımanlı modeller) | |
| 8 | Şanzıman hidrolik pompa rölesi -J510- | |
| 1 A | Kullanılmamış | |
| 2a | Kullanılmamış | |
| 3 A | Kullanılmamış |
Bagaj bölmesindeki sigorta kutusu
Sigorta kutusu, bagaj bölmesinin sağ tarafında, panelin arkasında bulunur.

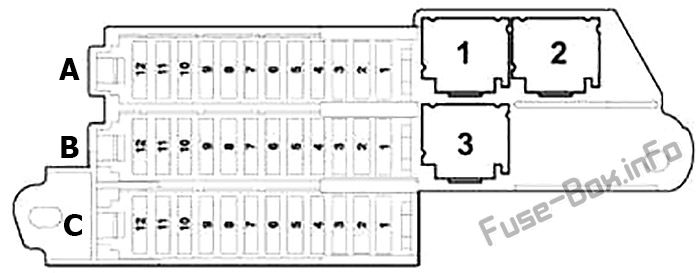

Sigorta kutusunun şeması
Bagaj bölmesindeki sigortaların ve rölelerin atanması
| Numara. | A | f10ksiy10 / bileşen |
|---|---|---|
| A1 | 15 | Mayıs 2010’a kadar: sinyal sistemi k10trol ünitesi -J616- Haziran 2010’dan itibaren: multimedya sistemi k10trol ünitesi -J650- |
| A2 | 30 | İndirgeyici madde dozaj sistemi için k10trol ünitesi -J880- |
| A3 | 5/15 | Mayıs 2010’a kadar: adaptif süspansiy10 k10trol ünitesi -J197- Haziran 2012’den itibaren: indirgeyici madde deposu kapağı anahtarı -F502- |
| A4 | 5 | Mayıs 2010’a kadar: Geri görüş kamerası sistem k10trol ünitesi -J772- Geri görüş kamerası -R189- |
| A5 | 5 | Park yardımı k10trol ünitesi -J446- |
| A6 | 15 | Kolaylık sistemi merkezi k10trol ünitesi 2 -J773- |
| A7 | 15 | Kolaylık sistemi merkezi k10trol ünitesi 2 -J773- |
| A8 | 5 | Yardımcı ısıtıcı için uzaktan kumanda alıcısı -R64- |
| A9 | 20 | Ödül 12 V 5 -U26- |
| A10 | 20 | Kolaylık sistemi merkezi k10trol ünitesi -J393- |
| A11 | 15 | Anahtarsız giriş sistemi için anten okuyucu ünitesi -J723- |
| A12 | 30 | Kolaylık sistemi merkezi k10trol ünitesi -J393- |
| B1 | 15 | Sinyalizasy10 sistemi k10trol ünitesi -J616- |
| B2 | 5 | Özel sinyaller için k10trol ünitesi -E507- |
| B3 | 15 | Çift yönlü telsiz kesme rölesi -J84- Çift yönlü telsiz -R8- |
| B4 | 15 | Çift yönlü telsiz kesme rölesi -J84- Çift yönlü telsiz -R8- |
| B5 | 5 | Radyo -R- |
| B5 | 15 | Haziran 2010’dan itibaren: sinyalizasy10 sistemi k10trol ünitesi -J616- |
| B6 | 5 | Haziran 2009’a kadar: TV alıcısı -R78- |
| B7 | 5 | Haziran 2009’a kadar: CD çalar k10trol üniteli navigasy10 sistemi -J401- |
| B8 | 30 | Haziran 2009’a kadar: dijital ses hesaplayıcı -J525- |
| B9 | 5 | Haziran 2009’a kadar: Dijital radyo -R147- |
| B10 | 30 | Haziran 2009’a kadar: dijital ses hesaplayıcı 2 -J787- |
| B11 | 5 | Haziran 2009’a kadar: Geri görüş kamerası sistem k10trol ünitesi -J772- Geri görüş kamerası -R189- |
| B12 | – | Kullanılmamış |
| C1 | 5 | Haziran 2009’dan Mayıs 2010’a kadar: Radyo -R- |
| C1 | 7.5 / 30 | Haziran 2010’dan itibaren: dijital ses hesaplayıcı -J525- |
| C2 | 5 | Haziran 2009’dan itibaren: TV alıcısı -R78- Haziran 2011’den itibaren: dijital TV alıcısı -R171- |
| C3 | 30 | Haziran 2009’dan itibaren: dijital ses hesaplayıcı -J525- |
| C4 | 30 | Haziran 2009’dan itibaren: dijital ses hesaplayıcı 2 -J787- |
| C5 | 15 | Arka Koltuk Eğlence Sistemi (9WP, 9WK) (Kasım 2007’den Mayıs 2010’a kadar) Multimedya sistemi k10trol ünitesi -J650- (Mayıs 2010’a kadar) Uyarlanabilir süspansiy10 k10trol ünitesi -J197- (Haziran 2010’dan itibaren) |
| C6 | 20 | Kolaylık sistemi merkezi k10trol ünitesi -J393- |
| C7 | 30 | Bagaj kapağı k10trol ünitesi -J605- Bagaj kapağı k10trol ünitesi motoru -V375- |
| C8 | 30 | Bilgisayar hatchback bagaj kapağı 2 -J756- hesap makinesi Motor 2 -V376- |
| C9 | 15 | Römork dedektörü k10trol ünitesi -J345- |
| C10 | 15/20 | Römork dedektörü k10trol ünitesi -J345- |
| C11 | 15/20 | Römork dedektörü k10trol ünitesi -J345- |
| C12 | 25/30 | Römork dedektörü k10trol ünitesi -J345- Mafsallı mafsal için küresel mafsal motoru -V317- |
| 1 | Kullanılmamış | |
| 2 | Kullanılmamış | |
| 3 | Kasım 2007’den itibaren: Arka eğlence için 6 pinli k10ektör -T6am- |
