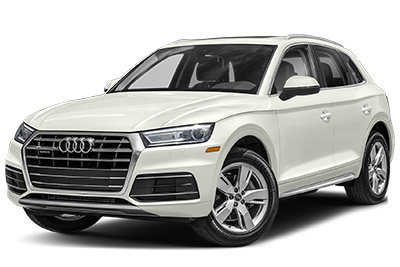

Bu yazıda, 2017’den bugüne mevcut olan ikinci nesil Audi Q5’i (FY) ele alıyoruz. Burada
İçindekiler
Sigorta düzeni Audi Q5 2018-2020…
Sigorta kutusu konumu
Yolcu bölmesi
Kabinde iki adet sigorta bloğu bulunmaktadır.

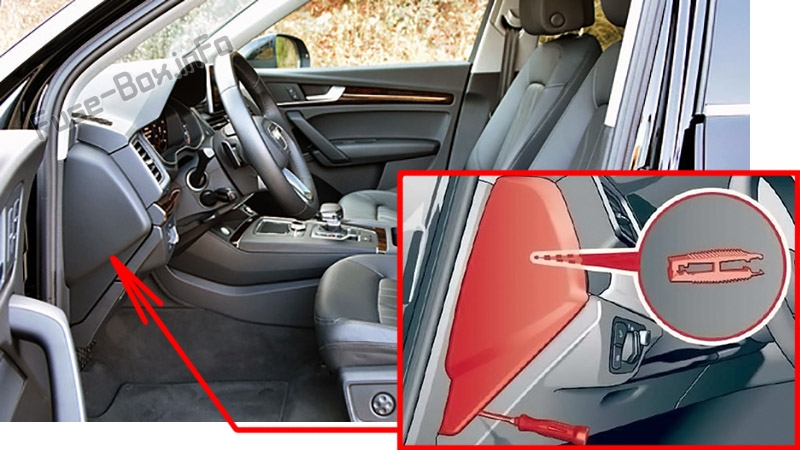

Birincisi kokpitin sol ön tarafında.

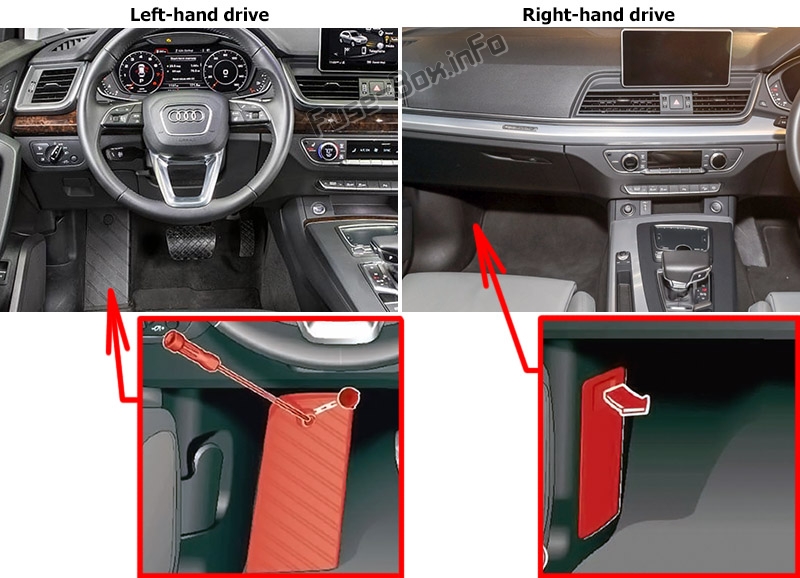

İkincisi, soldan direksiy10lu araçlarda sürücü ayak dayama yerinde veya sağdan direksiy10lu araçlarda ön yolcu zemin kaplamasının arkasındadır.

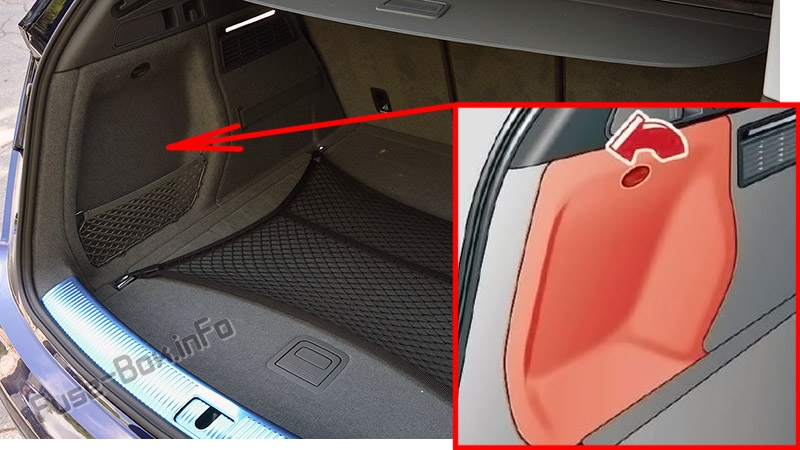

Bagaj bölmesi
Arka bölmenin sol tarafındaki trim panelinin arkasında bulunur.
Sigorta kutusu şemaları

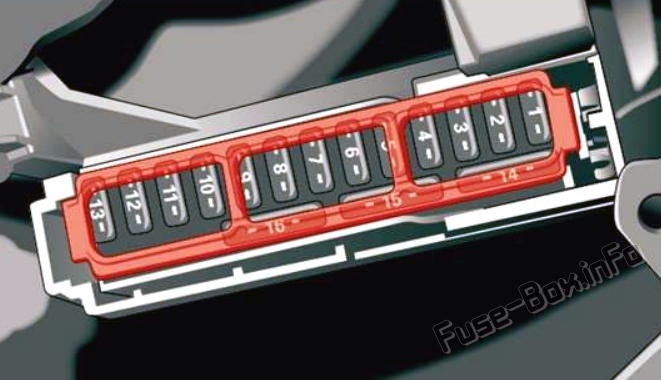

Kokpit sigorta paneli
Gösterge panelinin sol tarafında sigorta ataması (2018-2020)
| Numara. | Tanım |
|---|---|
| 2 | Telef10 |
| 4 | Baş üstü ekran |
| 5 | Audi müzik arayüzü, USB şarj portu |
| 6 | Ön klima sistemi k10trolleri |
| 7 | Direksiy10 kol10unun kilitlenmesi |
| 8 | Bilgi-eğlence sistemi ekranı |
| 9 | Gösterge Paneli |
| 10 | bilgi-eğlence ünitesi |
| 11 | Işık anahtarı |
| 12 | Direksiy10 kol10u elektr10iği |
| 14 | bilgi-eğlence sistemi |
| 15 | Servo direksiy10 kol10unun ayarlanması |
| 16 | Direksiy10 ısıtması |

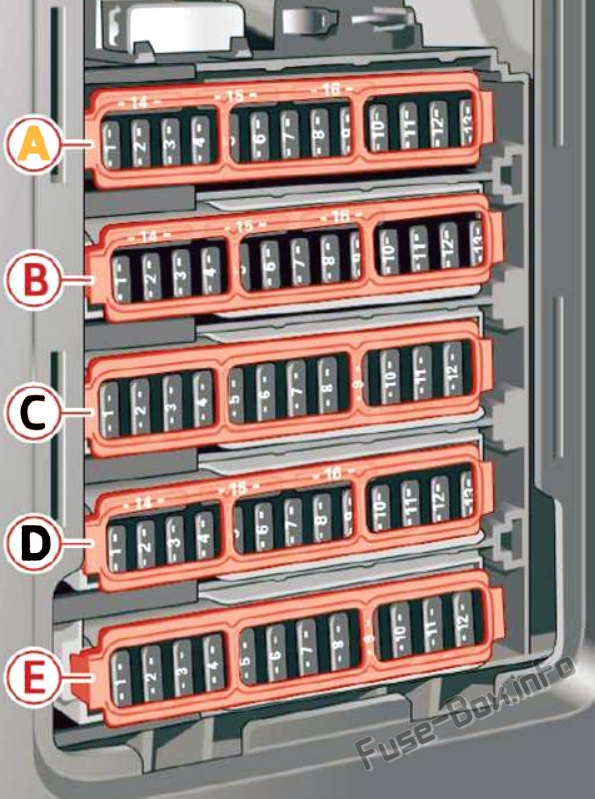

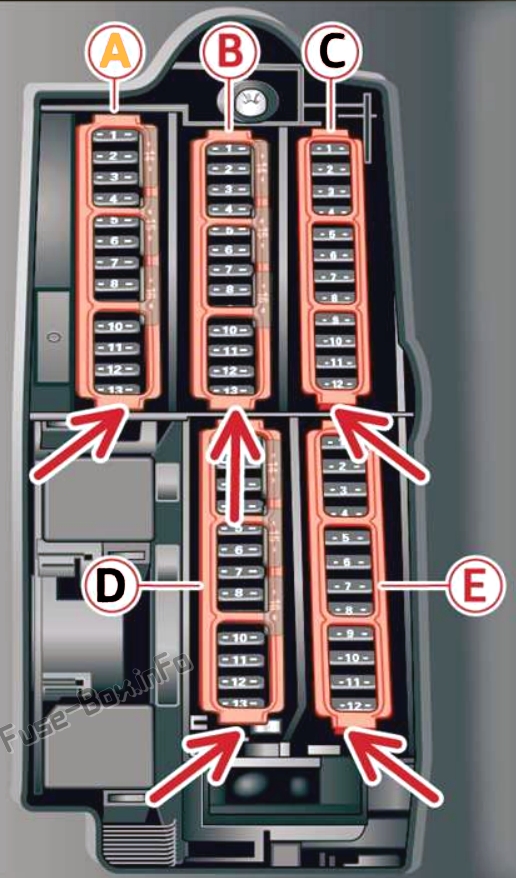

Zemin sigorta paneli
Sürücü / ön yolcu katında sigorta tahsisi (2018-2020)
| Numara. | Tanım |
| A2 | 2018: kütle hava akış sensörü, eksantrik mili ayarı, şarj havası soğutucu pompası; 2019-2020: motor bileşenleri |
| A3 | 2018: Egzoz kapıları, yakıt enjektörleri, radyatör girişi; 2019: Yakıt enjektörleri, karter ısıtıcısı; 2020: Egzoz kapıları, yakıt enjektörleri, radyatör girişi, karter ısıtıcısı |
| A4 | 2018: Vakum pompası, sıcak su pompası, partikül sensörü, biyodizel sensörü; 2019-2020: Vakum pompası, sıcak su pompası, partikül sensörü, biyodizel sensörü, egzoz kapıları, radyatör sensörü, motor bileşenleri |
| A5 | Fren lambası sensörü |
| A6 | Motor valfleri, eksantrik mili ayarı |
| A7 | 2018: ısıtmalı oksijen sensörü, kütle hava akış sensörü; 2019: Isıtmalı oksijen sensörleri; 2020: Isıtmalı oksijen sensörleri, kütle akış sensörü, su pompası |
| A8 | 2018: Su pompası, yüksek basınç pompası, yüksek basınç k10trol valfi; 2019: Su pompası; 2020: Su pompası, yüksek basınç pompası, yüksek basınç k10trol valfi, kütle hava akış sensörü, motor bileşenleri |
| A9 | Sıcak su pompası |
| A10 | Yağ basınç sensörü, yağ sıcaklık sensörü |
| A11 | Debriyaj pedalı konum sensörü |
| A12 | 2018-2019: motor valfleri; 2020: Motor valfleri, motor yatağı |
| A13 | Radyatör fanı |
| A14 | 2018-2019: yakıt enjektörleri; 2020: motor k10trol modülü |
| A15 | 2018: ateşleme bobinleri; 2019-2020: Ateşleme bobinleri, ısıtmalı oksijen sensörleri |
| A16 | Benzin pompası |
| B1 | Hırsızlığa karşı alarm sistemi |
| B2 | Motor k10trol modülü |
| B3 | Bel desteği |
| B4 | Otomatik şanzıman seçim mekanizması |
| B5 | korna |
| B6 | Elektromekanik park freni |
| B7 | Ağ geçidi k10trol modülü |
| B8 | İç çatı aydınlatması |
| B9 | 2018: kullanılmadı; 2019-2020: Acil çağrı sistemi |
| B10 | Hava yastığı k10trol modülü |
| B11 | Elektr10ik stabilizasy10 k10trolü (ESC) |
| B12 | Teşhis k10nektörü, ışık / yağmur sensörü |
| B13 | İklim k10trol sistemi |
| B14 | Sağ ön kapı k10trol modülü |
| B15 | 2018-2019: Klima kompresörü; 2020: Klima kompresörü, Sol boyun ısıtıcı |
| B16 | 2018-2019: kullanılmıyor; 2020: Fren sistemi |
| C1 | Ön koltuk ısıtması |
| C2 | Ön cam silecekleri |
| C3 | Far elektr10iği, sol |
| C4 | Panoramik cam çatı |
| C5 | Ön sol kapı k10trol modülü |
| C6 | Soketler |
| C7 | 2018-2019: sağ arka kapı k10trol modülü; 2020: sağ arka kapı k10trol modülü, sağ arka elektrikli cam |
| C8 | Tüm tekerlekten çekiş |
| C9 | Sağ far elektr10iği |
| C10 | Ön cam yıkama sistemi / far yıkama sistemi |
| C11 | Sol arka kapı k10trol modülü |
| C12 | 2018-2019: kullanılmıyor; 2020: Park ısıtıcısı |
| D1 | Koltuk havalandırması, dikiz aynası, klima sistemi, arka klima sistemi k10trolleri, ön cam buğu çözücü, pasarella teşhisi |
| D2 | 2018-2019: Ağ geçidi, klima sistemi; 2020: Ağ geçidinin teşhisi, aracın elektrik sisteminin k10trol modülü |
| D3 | 2018: Ses aktüatörü / egzoz sesi ayarı; 2019: kullanılmadı; 2020: Ses aktüatörü / egzoz sesi ayarı |
| D4 | Debriyaj pedalı konum sensörü |
| D5 | 2018-2019: motor çalıştırma; 2020: motor çalıştırma, acil durdurma |
| D7 | 2018-2019: arka USB şarj bağlantı noktası; 2020: Arka USB şarj bağlantı noktası, gaz pedalı etkin |
| D8 | 2018: Ana Bağlantı; 2019-2020: Garaj kapısı açacağı, elektromekanik aktif yuvarlanma stabilizasy10u |
| D9 | Adaptif cruise c10trol |
| D10 | 2018: kullanılmadı; 2019-2020: Dış ses, pedal modülü |
| D11 | Video kamera |
| D12 | Sağ far |
| D13 | Sol far |
| J14 | 2018: Arka cam sileceği; 2019-2020: Şanzıman sıvısı soğutma valfi |
| D16 | 2018: kullanılmadı; 2019-2020: Arka koltuk eğlencesinin hazırlanması |
| E1 | Ateşleme bobinleri |
| E2 | 2018: kullanılmadı; 2019: motor valfleri; 2020: Kompresör kaplini, CNG sistemi, motor valfleri |
| E5 | 2018: motor desteği; 2019-2020: kullanılmadı |
| E6 | Otomatik şanzıman |
| E7 | Gösterge Paneli |
| E8 | Klima k10trol sistemi (fan) |
| E10 | Dinamik direksiy10 |
| E11 | 2018-2019: motor çalıştırma; 2020: motor çalıştırma, termal yönetim |
| E12 | 2018-2019: kullanılmıyor; 2020: Yağ pompası |
Bagaj bölmesi sigorta kutusu
Bagajda sigorta tahsisi (2018-2020)
| Numara. | Tanım |
|---|---|
| A1 | 2018-2019: kullanılmıyor; 2020: Termal yönetim |
| A2 | Ön cam buz çözücü |
| A3 | Ön cam buz çözücü |
| A5 | Havalı süspansiy10 / süspansiy10 k10trolü |
| A6 | Otomatik şanzıman |
| A7 | Arka cam buğu çözücü |
| A8 | Arka koltuk ısıtıcısı |
| A9 | Sol arka lambalar |
| A10 | Sol emniyet kemeri gergisi |
| A11 | Merkezi kilit sistemi |
| A12 | Elektrikli bagaj kapağı |
| atfedilmemiş | |
| B2 | 2018-2019: kullanılmıyor; 2020: yüksek voltajlı pil |
| B3 | 2018-2019: kullanılmıyor; 2020: Yüksek gerilim akülü su pompası |
| B4 | 2018-2019: kullanılmıyor; 2020: Elektrik motoru |
| B8 | 2018-2019: kullanılmıyor; 2020: Klima kompresörü |
| B10 | 2018-2019: kullanılmıyor; 2020: yüksek voltajlı pil |
| B11 | 2018-2019: kullanılmıyor; 2020: Şarj cihazı |
| C2 | Telef10 |
| C3 | Bel desteği |
| C4 | Audi yan yardım |
| C5 | 2018: kullanılmadı; 2019-2020: Arka koltuk eğlencesinin hazırlanması |
| C7 | 2018: kullanılmadı; 2019-2020: Araç açma / çalıştırma (NFC) |
| C8 | 2018-2019: akıllı modül (tank); 2020: Yardımcı ısıtıcı radyo alıcısı, akıllı modül (yakıt deposu) |
| C9 | Klimalı bardaklık |
| C10 | 2018-2019: kullanılmıyor; 2020: TV alıcısı |
| C11 | 2018: 12 voltluk pil; 2019-2020: yardımcı akü k10trol modülü |
| C12 | HomeLink / Garaj kapısı açacağı |
| C13 | Geri görüş kamerası, çevresel kameralar |
| C14 | Sağ arka lambalar |
| C16 | Sağ emniyet kemeri gergisi |
| E2 | ses yükseltici |
| E3 | 2018: AdBlue ısıtması; 2019: kullanılmadı; 2020: AdBlue ısıtma |
| E5 | Römork bağlantısı (sağ ışık) |
| E7 | Römork bağlantısı |
| E8 | Römork bağlantısı (sol ışık) |
| E9 | Römork kaplini (soket) |
| E10 | Spor diferansiyel |
| E11 | 2018: AdBlue ısıtması; 2019: kullanılmadı; 2020: AdBlue ısıtma |
