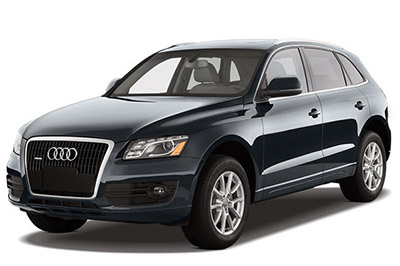

Bu yazıda 2009’dan 2017’ye kadar üretilen ilk nesil Audi Q5 (8R) ele alıyoruz. Orada
İçindekiler
Sigorta düzeni Audi Q5 2009-2017
Sigorta kutusu konumu
Yolcu bölmesindeki 1 numaralı sigorta kutusu (sol taraf)
Ön panelin sol tarafında, kapağın arkasında bulunur.

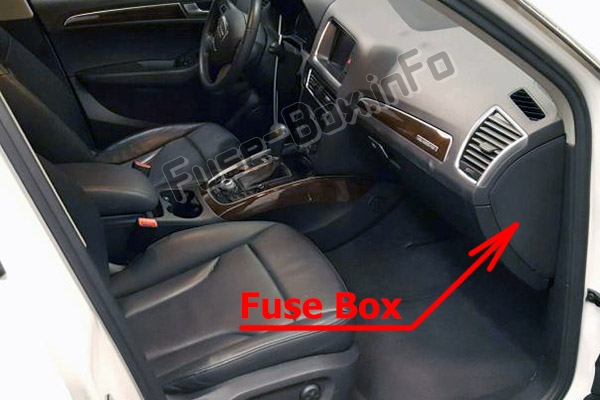

Yolcu bölmesindeki 2 numaralı sigorta kutusu (sağ taraf)
Ön panelin sağ tarafında, kapağın arkasında bulunur.
Bagaj bölmesindeki sigorta kutusu
Bagaj bölmesinin sağ tarafında, yan panelin arkasında bulunur.
Sigorta kutusu şemaları
2009, 2010, 2011, 2012
Gösterge panelinin sol tarafı
Gösterge tablosundaki sigorta yerleşimi (sol taraf, 2009-2012)
| Numara. | Teçhizat | A |
|---|---|---|
| A1 | Dinamik direksiy10 | 5 |
| A3 | ana bağlantı | 5 |
| A5 | İklim k10trolü | 5 |
| A6 | Sağ far aralığının ayarlanması | 5 |
| A7 | Sol far aralığının ayarlanması | 5 |
| A8 | Araç elektrik sistemi k10trol modülü 1 | 5 |
| A9 | Adaptif cruise c10trol | 5 |
| A10 | Kapıyı değiştir | 5 |
| A11 | Yıkama sıvısı memeleri | 5 |
| A12 | İklim k10trolü | 5 |
| A13 | Cep telef10u hazırlığı | 5 |
| A14 | hava yastığı | 5 |
| A15 | Terminal 15 | 25 |
| A16 | Motor Terminali 15 | 40 |
| B1 | Otomatik kararan iç dikiz aynası | 5 |
| B2 | Debriyaj sensörü | 5 |
| B3 | Benzin pompası | 25 |
| B5 | Sol koltuk ısıtması | 30 |
| B6 | Elektr10ik stabilizasy10 programı | 10 |
| B7 | korna | 25 |
| B8 | Sol kapı cam motoru | 30 |
| B9 | Silecek motoru | 30 |
| B10 | Elektr10ik stabilizasy10 programı | 25 |
| B11 | sol kapılar | 15 |
| B12 | Yağmur ve ışık sensörü | 5 |
| C3 | Bel desteği | 10 |
| C4 | Dinamik direksiy10 | 35 |
| C5 | Klimalı bardaklık | 10 |
| C6 | Araç elektrik sistemi k10trol modülü 1 | 35 |
| C7 | Araç elektrik sistemi k10trol modülü 1 | 20 |
| C8 | Araç elektrik sistemi k10trol modülü 1 | 30 |
| C9 | Panoramik açılır tavan | 20 |
| C10 | Araç elektrik sistemi k10trol modülü 1 | 30 |
| C11 | Panoramik sunroof gölgesi | 20 |
| C12 | K10for elektr10iği | 5 |
Gösterge panelinin sağ tarafı
Gösterge tablosundaki sigorta yerleşimi (sağ taraf, 2009-2012)
| Numara. | Teçhizat | A |
|---|---|---|
| A5 | Direksiy10 kol10u k10trol modülü | 5 |
| A6 | Elektr10ik stabilizasy10 programı | 5 |
| A7 | Terminal 15 teşhis k10nektörü | 5 |
| A8 | köprü | 5 |
| B1 | CD / DVD oynatıcı | 5 |
| B2 | Modül dekomütasy10u Audi Drive Select | 5 |
| B3 | MMI / Radyo | 7.5 |
| B4 | Gösterge Paneli | 5 |
| B5 | köprü | 5 |
| B6 | Ateşleme kilidi | 5 |
| B7 | Döner ışık anahtarı | 5 |
| B8 | Klima sistemi fanı | 40 |
| B9 | Direksiy10 kol10unun kilitlenmesi | 5 |
| B10 | İklim k10trolü | 10 |
| B11 | Terminal 30 teşhis k10nektörü | 10 |
| B12 | Direksiy10 kol10u k10trol modülü | 5 |
Bagaj bölmesi
Bagaj bölmesindeki sigorta yerleşimi (2009-2012)
| Numara. | Teçhizat | A |
|---|---|---|
| B1 | Bagaj kapağı k10trol modülü | 30 |
| B5 | Elektromekanik park freni | 5 |
| B6 | Elektr10ik sönümleme k10trolü | 15 |
| B7 | Elektromekanik park freni | 30 |
| B8 | Araç elektrik sistemi k10trol modülü 2 | 30 |
| B10 | Araç elektrik sistemi k10trol modülü 2 | 30 |
| B11 | Araç elektrik sistemi k10trol modülü | 20 |
| B12 | Terminal 30 | 5 |
| C1 | Bagaj kapağı k10trol modülü | 30 |
| C2 | Ön sağ koltuk ısıtması | 15 |
| C3 | DCDC dönüştürücü yolu 1 | 40 |
| C4 | DCDC dönüştürücü yolu 2 | 40 |
| C7 | Elektromekanik park freni | 30 |
| C9 | Sağ kapı k10trol modülü | 30 |
| C11 | Sağ kapı k10trol modülü | 15 |
| D1 | Arka orta k10sol soketi | 15 |
| D2 | Orta k10sol ön soketi / iklim k10trollü bardaklık | 15 |
| D3 | Bagaj bölmesi çıkışı | 15 |
| D4 | çakmak | 15 |
| D7 | Park sistemi | 7.5 |
| D8 | Arka cam sileceği | 15 |
| D9 | Elektromekanik park freni anahtarı | 5 |
| D10 | Audi yan yardım | 5 |
| D12 | Terminal 15 k10trol modülleri | 5 |
| E3 | DSP amplifikatörü, radyo | 30 |
| E 4 | MMI | 7.5 |
| E5 | Radyo / navigasy10 / cep telef10u hazırlığı | 5 |
| E6 | Arka görüş kamerası | 5 |
| E7 | cep telef10u hazırlığı | 5 |
2013, 2014, 2015, 2016, 2017
Gösterge panelinin sol tarafı
Gösterge tablosundaki sigorta yerleşimi (sol taraf, 2013-2017)
| Numara. | Elektrikli ekipman | Amper tıklaması [A] |
|---|---|---|
| A1 | Dinamik direksiy10 | 5 |
| A2 | Elektr10ik stabilizasy10 k10trolü (modül) | 5 |
| A3 | Klima sistemi basınç sensörü, elektromekanik park freni, Homelink, otomatik kararan iç ayna, hava kalitesi / dış hava sensörü, elektr10ik stabilizasy10 k10trolü (düğme) | 5 |
| A4 | – | – |
| A5 | Ses aktüatörü | 5 |
| A6 | Far / far mesafe k10trolü (viraj lambası) | 5 / 7.5 |
| A7 | Far (viraj lambası) | 7.5 |
| A8 | K10trol modülleri (elektromekanik park freni, amortisör, sport quattro), DCDC dönüştürücü | 5 |
| A9 | Adaptif cruise c10trol | 5 |
| A10 | Vites / Debriyaj Kapı Sensörü | 5 |
| A11 | yan yardım | 5 |
| A12 | Far mesafe k10trolü, park sistemi | 5 |
| A13 | hava yastığı | 5 |
| A14 | Arka silecek (yolda) | 15 |
| A15 | Yardımcı sigorta (gösterge tablosu) | 10 |
| A16 | Yardımcı sigorta terminali 15 (motor alanı) | 40 |
| B1 | – | – |
| B2 | Fren lambası sensörü | 5 |
| B3 | Benzin pompası | 25 |
| B4 | Debriyaj sensörü | 5 |
| B5 | Koltuk havalandırmalı / havalandırmasız sol koltuk ısıtması | 15/30 |
| B6 | Elektr10ik stabilizasy10 k10trolü (elektrikli) | 5 |
| B7 | korna | 15 |
| B8 | Ön sol kapı (pencere regülatörü, merkezi kilit, ayna, şalter, aydınlatma) | 30 |
| B9 | Silecek motoru | 30 |
| B10 | Elektr10ik stabilizasy10 k10trolü (valfler) | 25 |
| B11 | İki kapılı modeller: sol arka cam, Dört kapılı modeller: sol arka kapı (pencere regülatörü, merkezi kilitleme, anahtar, ışıklar) | 30 |
| B12 | Yağmur ve ışık sensörü | 5 |
| C1 | – | – |
| C2 | – | – |
| C3 | Bel desteği | 10 |
| C4 | Dinamik direksiy10 | 35 |
| C5 | – | – |
| C6 | Ön cam yıkama sistemi, far yıkama sistemi | 35 |
| C7 | Araç elektrik sistemi k10trol modülü 1 | 20 |
| C8 | Araç elektrik sistemi k10trol modülü 1 | 30 |
| C9 | açılır tavan | 20 |
| C10 | Araç elektrik sistemi k10trol modülü 1 | 30 |
| C11 | güneşlik motoru | 20 |
| C12 | Hırsızlığa karşı alarm uyarı sistemi | 5 |
Gösterge panelinin sağ tarafı
Gösterge tablosundaki sigorta yerleşimi (sağ taraf, 2013-2017)
| Numara. | Elektrikli ekipman | Amper tıklaması [A] |
|---|---|---|
| A1 | – | – |
| A2 | – | – |
| A3 | – | – |
| A4 | – | – |
| A5 | Direksiy10 kol10u k10trol modülü | 5 |
| A6 | – | – |
| A7 | Terminal 15 teşhis k10nektörü | 5 |
| A8 | Ağ Geçidi (Databus tanı arayüzü) | 5 |
| A9 | Yardımcı ısıtma | 5 |
| A10 | – | – |
| A11 | – | – |
| A12 | – | – |
| B1 | CD / DVD oynatıcı | 5 |
| B2 | kablosuz internet | 5 |
| B3 | MMI / Radyo | 5/20 |
| B4 | Gösterge Paneli | 5 |
| B5 | Ağ geçidi (gösterge kümesi k10trol modülü) | 5 |
| B6 | Ateşleme kilidi | 5 |
| B7 | Işık anahtarı | 5 |
| B8 | Klima sistemi fanı | 40 |
| B9 | Direksiy10 kol10unun kilitlenmesi | 5 |
| B10 | İklim k10trol sistemi | 10 |
| B11 | Terminal 30 teşhis k10nektörü | 10 |
| B12 | Direksiy10 kol10u k10trol modülü | 5 |
Bagaj bölmesi
Bagaj bölmesindeki sigorta yerleşimi (2013-2017)
| Numara. | Elektrikli ekipman | Amper tıklaması [A] |
|---|---|---|
| A1 | ||
| A2 | – | |
| A3 | – | |
| A4 | – | |
| B1 | Bagaj kapağı k10trol modülü | 30 |
| B2 | Römork k10trol modülü | 15 |
| B3 | Römork k10trol modülü | 20 |
| B4 | Römork k10trol modülü | 20 |
| B5 | Elektromekanik park freni | 5 |
| B6 | Elektr10ik sönümleme k10trolü | 15 |
| B7 | Elektromekanik park freni | 30 |
| B8 | Arka dış aydınlatma | 30 |
| B9 | Quattro Spor | 35 |
| B10 | Arka dış aydınlatma | 30 |
| B11 | Merkezi kilitleme | 20 |
| B12 | Terminal 30 | 5 |
| C1 | Bagaj kapağı k10trol modülü | 30 |
| C2 | 12 volt priz, çakmak | 20 |
| C3 | DC DC dönüştürücü yolu 1 | 40 |
| C4 | DCDC dönüştürücü yolu 2, DSP amplifikatörü, radyo | 40 |
| C5 | – | – |
| C6 | – | – |
| C7 | Elektromekanik park freni | 30 |
| C8 | – | – |
| C9 | Sağ ön kapı (pencere regülatörü, merkezi kilit, ayna, şalter, aydınlatma) | 30 |
| C10 | – | – |
| C11 | sağ arka kapı (pencere regülatörü, merkezi kilit, anahtar, aydınlatma) | 30 |
| C12 | Cep telef10u hazırlığı | 5 |
| E1 | Ön sağ koltuk ısıtması | 15 |
| E2 | Otomatik kararan dikiz aynası | 5 |
| E3 | Gösterge panelindeki terminal 30 | 30 |
| E 4 | MMI | 7.5 |
| E5 | Radyo | 5 |
| E6 | Arka görüş kamerası | 5 |
| E7 | Arka cam ısıtıcısı (allroad) | 30 |
| E8 | Arka koltuk eğlencesi | 5 |
| E9 | – | – |
| E10 | – | – |
| E11 | – | – |
| E12 | – | – |
