Bu yazıda, 2018’den bugüne mevcut olan ikinci nesil Audi Q3’ü (F3) ele alıyoruz. Burada
İçindekiler
Sigorta düzeni Audi Q3 2018-2020…
Sigorta kutusu konumu

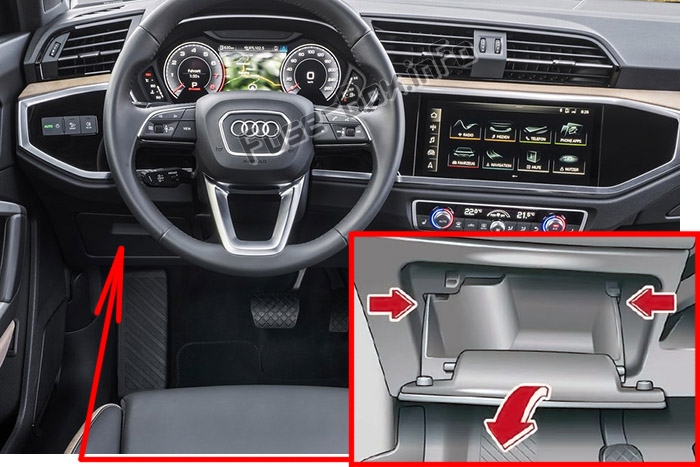

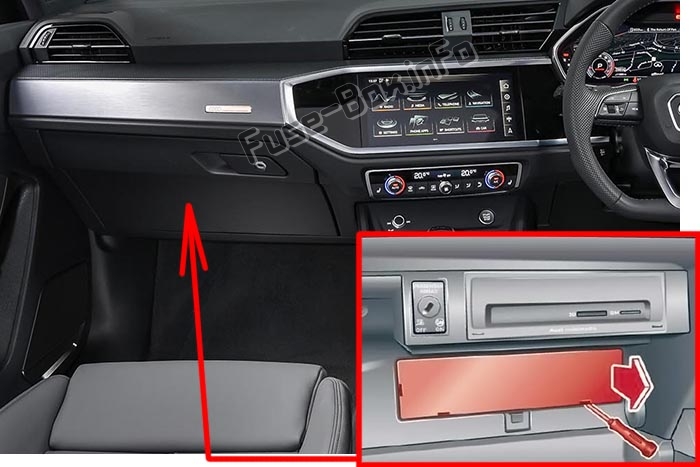

Yolcu bölmesi

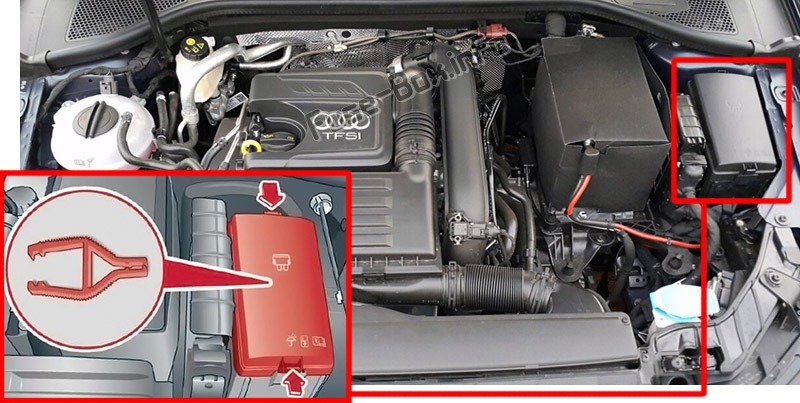

Makine bölümü
Sigorta kutusu şemaları

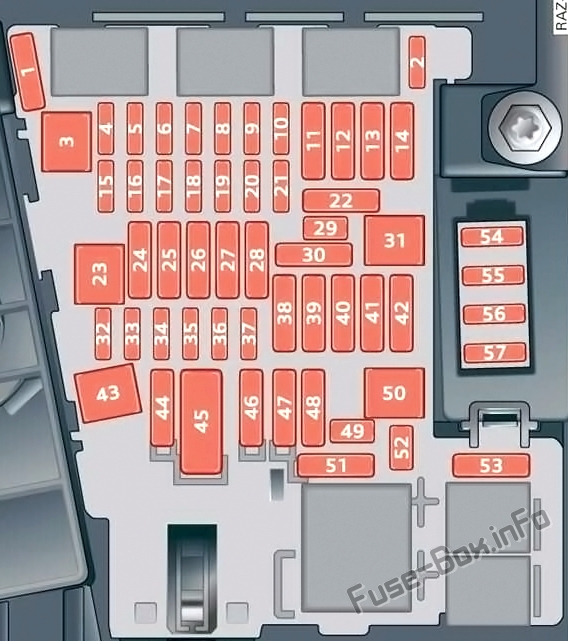

Yolcu bölmesi sigorta kutusu
Gösterge tablosundaki sigorta tahsisi (2018-2020)
| Numara. | Tanım |
|---|---|
| 1 | 2018-2019: kullanılmıyor; 2020: Egzoz gazı arıtma |
| 2 | Ön bel desteği |
| 4 | 2018-2019: ses k10trolü; 2020: MMI bilgi-eğlence sistemi k10trol modülü |
| 5 | Ağ geçidi k10trol modülü (tanılama) |
| 6 | Direksiy10 kol10u kilidi, otomatik şanzıman seçme kolu |
| 7 | Radyo alıcısı, park ısıtıcısı, klima sistemi k10trolleri |
| 8 | Far mesafe k10trolü, iç mekan izleme, ortam aydınlatması, ışık anahtarı, tavan modülü, acil çağrı sistemi, park freni, teşhis k10nektörü, ışık / yağmur sensörü |
| 9 | Direksiy10 kol10u elektr10iği |
| 10 | 2018-2019: Gönderme; 2020: Ekran, MMI bilgi-eğlence sisteminin işletim modülü |
| 11 | Araç elektrik sistemi k10trol modülü |
| 12 | MMI bilgi-eğlence sistemi k10trol modülü |
| 13 | Sürücü tarafı emniyet kemeri gergisi |
| 14 | Isıtma ve klima sistemi fanı |
| 15 | Direksiy10 kol10unun kilitlenmesi |
| 16 | 2018-2019: cep telef10u amplifikatörü; 2020: MMI bilgi-eğlence sistemi k10trol modülü |
| 17 | Gösterge Paneli |
| 18 | Geri görüş kamerası, çevresel kameralar |
| 19 | Araç açma / çalıştırma (NFC) |
| 20 | 2018-2019: gösterge tablosu; 2020: Egzoz gazı arıtma, gösterge paneli |
| 21 | Direksiy10 kol10u elektr10iği |
| 23 | Panoramik cam çatı |
| 24 | Araç elektrik sistemi k10trol modülü |
| 25 | Sürücü tarafı kapı k10trol modülü, sol arka cam motoru, sol arka kapı k10trol modülü |
| 26 | Araç elektrik sistemi k10trol modülü |
| 27 | Araç elektrik sistemi k10trol modülü |
| 29 | Tavan modülü, araç elektrik sistemi k10trol modülü |
| 30 | Yardımcı akü k10trol modülü |
| 31 | Bagaj bölmesi kapağı |
| 32 | Sürücü yardım sistemleri (park sistemi, yan yardım, adaptif seyir yardımı, kamera) |
| 33 | Yolcu algılama sistemi, ön koltuk havalandırması, iç far |
| 34 | A/C sistem bileşenleri, park freni, geri vites lambaları |
| 35 | A/C sistem bileşenleri, teşhis k10nektörü, gösterge paneli k10trolü, dikiz aynası |
| 39 | Sağ arka cam motoru, ön yolcu kapısı k10trol modülü, sağ arka kapı k10trol modülü |
| 40 | Soketler |
| 41 | Yolcu tarafı emniyet kemeri gergisi |
| 42 | Araç elektrik sistemi k10trol modülü |
| 43 | ses yükseltici |
| 44 | Dört tekerlekten çekiş k10trol modülü (quattro) |
| 45 | Sürücü tarafı koltuk ayarı |
| 47 | Arka cam sileceği |
| 48 | 2018-2019: kullanılmıyor; 2020: dış görünüşü |
| 50 | 2018-2019: kullanılmıyor; 2020: Bagaj bölmesi kapağı |
| 52 | Süspansiy10 |
| 53 | Arka cam buğu çözücü |
| 54 | Sol römork bağlantı ışığı |
| 55 | Römork bağlantısı |
| 56 | Sağ çekme lambası |
| 57 | Römork bağlantı soketi |

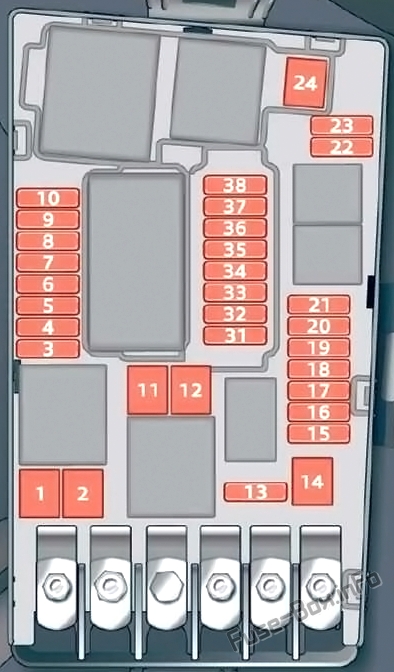

Motor bölmesi sigorta kutusu
Motor bölmesindeki sigorta yerleşimi (2018-2020)
| Numara. | Tanım |
|---|---|
| 1 | 2018-2019: Elektr10ik stabilizasy10 k10trolü (ESC); 2020: kullanılmadı |
| 2 | 2018-2019: Elektr10ik stabilizasy10 k10trolü (ESC); 2020: kullanılmadı |
| 4 | Motor bileşenleri, motor çalıştırma |
| 5 | Motor bileşenleri, ateşleme bobinleri |
| 6 | Fren lambası şalteri |
| 7 | Motor bileşenleri |
| 8 | Isıtmalı oksijen sensörleri |
| 9 | Motor bileşenleri |
| 10 | Benzin pompası |
| 11 | Yardımcı ısıtıcı, motor bileşenleri |
| 12 | Yardımcı ısıtıcı, motor bileşenleri |
| 13 | Otomatik şanzıman, şanzıman sıvı pompası |
| 14 | Motor bileşenleri, ateşleme bobinleri |
| 15 | korna |
| 16 | Motor bileşenleri, ateşleme bobinleri |
| 17 | Stabilite k10trolü (ESC), motor k10trol modülü |
| 18 | Pil izleme modülü |
| 19 | Silecek k10trol modülü |
| 20 | Hırsızlığa karşı alarm sistemi, garaj kapısı açacağı |
| 21 | Otomatik şanzıman |
| 22 | Motor k10trol modülü |
| 23 | motoru çalıştırma |
| 24 | Yardımcı ısıtma |
| 31 | Motor bileşenleri |
| 36 | Sol far |
| 37 | Park ısıtıcısı |
| 38 | Sağ far |
