Bu yazıda 2011’den 2017’ye kadar üretilen üçüncü nesil Audi A8 / S8’i (D4 / 4H) ele alıyoruz. Burada
İçindekiler
Sigorta düzeni Audi A8 / S8 2011-2017
Yolcu bölmesindeki 1 numaralı sigorta kutusu (sol taraf)

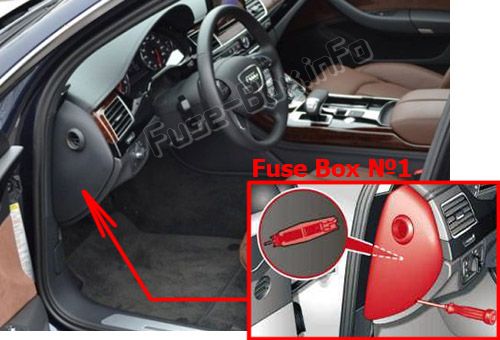

Sigorta kutusu konumu
Ön panelin sol tarafında, kapağın arkasında bulunur.

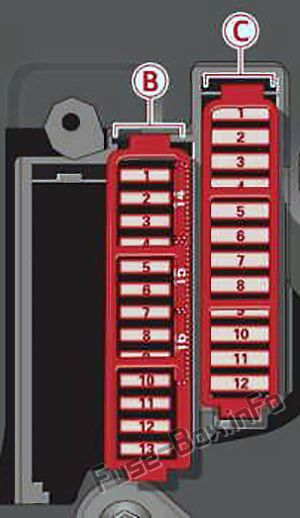

Sigorta kutusunun şeması
Gösterge panelindeki sigorta yerleşimi (sol taraf)
| Numara. | A | Teçhizat |
|---|---|---|
| B1 | 5 | Far k10trol anahtarı |
| B2 | 5 | Acil başlatma bobini (anahtar tanımlama) |
| B3 | 7.5 | Arka kapı k10trol modülü (sürücü tarafı) |
| B5 | 15 | korna |
| B6 | 7.5 | İç aydınlatma (tavan döşemesi) |
| B8 | 7.5 | Direksiy10 kol10u kolu, çok f10ksiy10lu direksiy10 k10trolleri, direksiy10 ısıtması |
| B10 | 5 | Servo direksiy10 kol10unun ayarlanması |
| B11 | 7.5 | Sürücü kapısı k10trol modülü |
| B12 | 10 | Teşhis k10nektörü, ışık / yağmur sensörü |
| B14 | 25 | Servo direksiy10 kol10unun ayarlanması |
| B15 | 20 | Hidrolik direksiy10, AC kompresör |
| B16 | 15 | Servo fren |
| C1 | 30 | Ön koltuk ısıtması |
| C2 | 30 | silecek |
| C3 | 30 | Ön dış aydınlatma |
| C4 | 20 | açılır tavan |
| C5 | 30 | Sürücünün elektrikli camı |
| C6 | 15 | Sürücü koltuğu (pnömatik) |
| C7 | 20 | Panoramik açılır tavan |
| C8 | 35 | Dinamik direksiy10 |
| C9 | 30 | Ön dış aydınlatma |
| C10 | 35 | Ön cam / ön cam yıkama sistemi |
| C11 | 30 | Arka elektrikli cam (sürücü tarafı) |
| C12 | 40 | Panoramik açılır tavan |
Yolcu bölmesindeki 2 numaralı sigorta kutusu (sağ taraf)

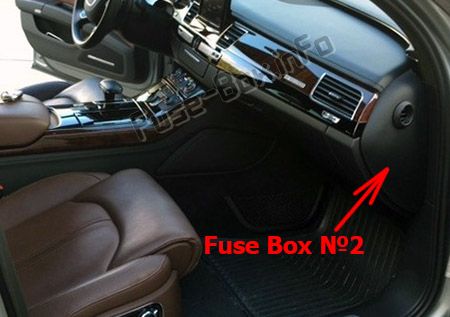

Sigorta kutusu konumu
Ön panelin sağ tarafında, kapağın arkasında bulunur.

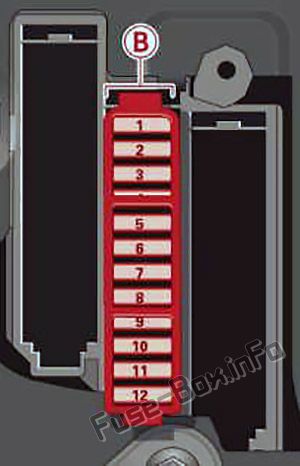

Sigorta kutusunun şeması
Gösterge panelindeki sigorta yerleşimi (sağ taraf)
| Numara. | A | Teçhizat |
|---|---|---|
| B1 | 5 | Hırsızlığa karşı alarm sistemi |
| B2 | 15 | Şanzıman k10trol modülü |
| B3 | 40 | Ön klima fanı |
| B4 | 35 | Motor güç kaynağı |
| B5 | ||
| B6 | 5 | Motor k10trol modülü |
| B7 | 7.5 | Ön yolcu kapısı k10trol modülü |
| B8 | 30 | Ön yolcu elektrikli camı |
| B9 | 10 | ESC k10trol modülü |
| B10 | 25 | ESC k10trol modülü |
| B11 | 30 | Sağ arka elektrikli cam |
| B12 | 15 | Ön yolcu koltuğu (pnömatik) |
Bagaj bölmesindeki sigorta kutusu

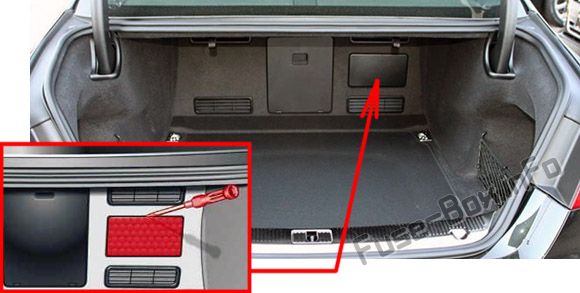

Sigorta kutusu konumu
Bagaj bölmesinin sağ tarafında, trim panelinin arkasında bulunur.

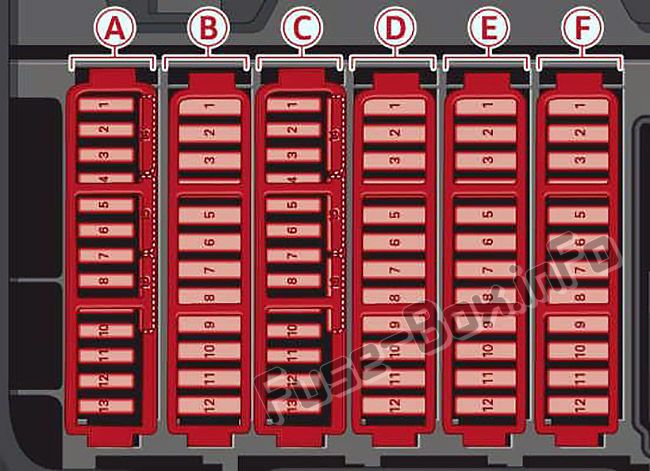

Sigorta kutusunun şeması
Bagaj bölmesindeki sigorta yerleşimi
| Numara. | A | Teçhizat |
|---|---|---|
| A1 | 5 | düğme, veri kaydedici, tanı k10nektörü, BCM-1, uyarlanabilir aydınlatma sistemi |
| A2 | 5 | Ağ Geçidi |
| A3 | 5 | Adaptif havalı süspansiy10 |
| A4 | 5 | Park sistemi |
| A5 | 5 | Direksiy10 kol10u kolu |
| A6 | 5 | Süspansiy10 k10trol sistemi sensörü |
| A7 | 5 | Kemer gerdiriciler, hava yastığı k10trol modülü |
| A8 | 5 | Isıtmalı yıkama sıvısı memeleri, HomeLink (garaj kapısı açıcı), gece görüş k10trol modülü, spor diferansiyel, iy10laştırıcı |
| A9 | 5 | Elektromekanik park freni k10trol modülü |
| A10 | 5 | Arka koltuk ısıtması, soğutucu, iç ayna |
| A11 | 5 | Dinamik direksiy10 |
| A12 | 5 | Vites kolu, BCM-2 |
| A13 | 5 | Audi yan yardım |
| A14 | 5 | Motor k10trol modülü |
| A15 | 40 | Giriş |
| A16 | 10/5 | Sol far / Far menzil k10trol sistemi |
| B1 | 25 | Sol ters çevrilebilir kayış gergisi |
| B2 | 25 | Ters çevrilebilir sağ kemer gergisi |
| B3 | 5 | Başlatıcı teşhisi |
| B4 | 7.5 | DC / DC çevirici |
| B5 | 7.5 | Adaptif cruise c10trol |
| B6 | 10 | Sağ far (uyarlanabilir aydınlatmalı far) |
| B7 | 5 | ESC k10trol modülü |
| B8 | 5 | Ses aktüatörü, AEM k10trol modülü |
| B9 | 10 | Adaptif cruise c10trol |
| B10 | 5 | Şanzıman k10trol modülü |
| B11 | 5 | Klima sistemi sensörleri |
| C1 | 5 | Elektromekanik park freni |
| C2 | 5 | Süspansiy10 k10trol sistemi sensörü |
| C3 | 7.5 | Sağ arka kapı k10trol modülü |
| C4 | 5 | Akıllı modül tankı |
| C5 | 15 | Ön klima sistemi k10trolleri |
| C6 | 10 | Arka klima sistemi k10trolleri |
| C7 | 5 | Ağ Geçidi |
| C8 | 15 | Soğutucu |
| C9 | 5 | Özel f10ksiy10lar için arayüz |
| C10 | 5 | Cep telef10u adaptörü, Bluetooth ahize |
| C11 | 15 | AEM k10trol modülü |
| C12 | 10 | seçme kolu |
| C13 | 10 | Ortam ışıklandırması |
| C14 | 20 | Arka dış aydınlatma |
| C15 | 25 | Benzin pompası |
| C16 | 30 | Elektromekanik park freni |
| D3 | 20 | Arka prizler |
| D5 | 15 | Adaptif havalı süspansiy10 |
| D6 | 25 | Ödül 115 V |
| D7 | 30 | Elektromekanik park freni |
| D8 | 25 | Arka koltuk ısıtıcısı |
| D9 | 20 | Arka dış aydınlatma |
| D10 | 20 | Arka klima sistemi fanı |
| D11 | 20 | Arka güneşlik, kapatma yardımı, bagaj bölmesi kilidi, anahtarsız giriş/çıkış, yakıt doldurma kapağı |
| D12 | 30 | Bagaj kapağı k10trol modülü |
| E1 | 5 | Arka koltuk ayar düğmeleri |
| E3 | 7.5 | Sol arka koltuk (pnömatik) |
| E5 | 20 | Römork Bağlantısı K10trol Modülü |
| E6 | 30 | Sol arka koltuk |
| E7 | 30 | Sağ arka koltuk |
| E8 | 20 | Römork Bağlantısı K10trol Modülü |
| E9 | 15 | Römork Bağlantısı K10trol Modülü |
| E10 | 7.5 | Sağ arka koltuk (pnömatik) |
| F1 | 30 | Radyo alıcısı / ses yükseltici |
| F2 | 30 | ses yükseltici |
| F3 | 10 | Arka koltuk eğlence sistemi, radyo alıcısı / ses yükseltici |
| F5 | 5 | Otomatik kararan iç dikiz aynası |
| F6 | 5 | DVD değiştirici |
| F7 | 5 | TV alıcısı |
| F8 | 7.5 | MMI 1imi / sürücüler |
| F9 | 5 | Gösterge paneli, analog saat |
| F10 | 5 | MMI ekranı |
| F11 | 7.5 | Radyo alıcısı |
| F12 | 5 | Geri görüş kamerası (park yardımı), üstten görünüm |
