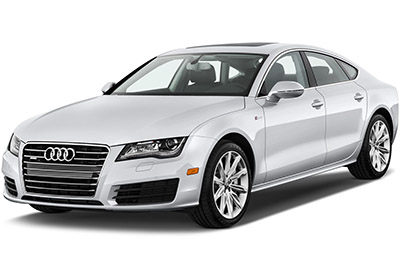

Bu yazıda 2010’dan 2018’e kadar üretilen ilk nesil Audi A7’yi (4G8) ele alıyoruz. Burada
İçindekiler
Sigorta düzeni Audi A7 ve S7 2010-2018
Sigorta kutusu konumu

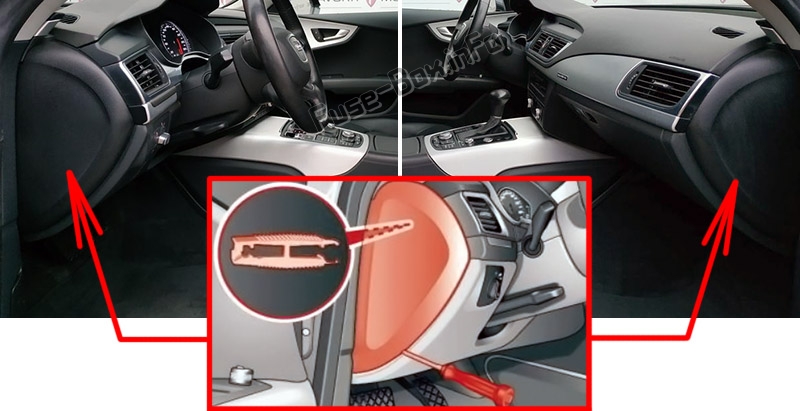

Yolcu bölmesi
Kabinde, kokpitin ön sol ve sağ tarafında iki adet sigorta bloğu bulunmaktadır.

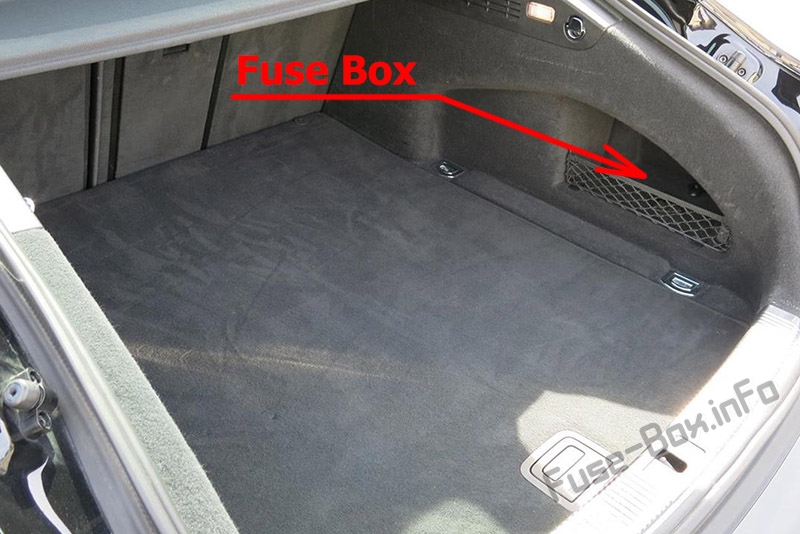

Bagaj bölmesi
Bagajın sağ tarafında trim panelinin arkasında bulunur.
Sigorta kutusu şemaları
2012, 2013
Sol gösterge paneli sigorta kutusu
Gösterge panelinin sol tarafında sigorta ataması (2012-2013)
| Numara. | Tanım | Amper |
|---|---|---|
| 1 | K10trol paneli, koltuk ısıtması, çalıştırma yardımı, k10trol modülü | 5 |
| 2 | Otomatik kararan iç dikiz aynası | 5 |
| 4 | Süspansiy10 k10trol sistemi sensörü | 5 |
| 5 | ESP k10trol modülü | 5 |
| 6 | Araç Elektrik Sistemi K10trol Modülü 1, Araç Elektrik Sistemi K10trol Modülü 2 | 5 |
| 7 | Audi adaptif hız sabitleyici | 10 |
| 8 | Hava yastığı k10trol modülü, ön yolcu koltuğu sensör sistemi | 5 |
| 9 | köprü | 5 |
| 10 | HomeLink (garaj kapısı açıcı), gece görüş sistemi k10trol modülü | 5 |
| 11 | Görüntü işleme (Audi aktif şerit yardımı, Audi uyarlanabilir hız sabitleyici) | 10 |
| 12 | Pilotaj | 5 |
| 13 | Bagaj bölmesindeki terminal 15 | 15 |
| 14 | Gösterge panelindeki Terminal 15 (ön yolcu tarafı) | 30 |
| 15 | Motor Terminali 15 | 15 |
| 16 | Giriş | 40 |
| 1 | köprü | 5 |
| 2 | İklim k10trolü | 10 |
| 3 | ESP k10trol modülü | 10 |
| 4 | Ön kapı (sürücü tarafı) | 30 |
| 5 | Elektrikli koltuk ayarı (sürücü koltuğu) | 7.5 |
| 6 | Pilotaj | 35 |
| 7 | açılır tavan | 20 |
| 8 | Arka kapı k10trol modülü (sürücü tarafı) | 15 |
| 9 | Bel desteği (ön yolcu koltuğu) | 5 |
| 11 | Sunroof, arka spoyler | 20 |
| 12 | Sürücü kapısı k10trol modülü | 15 |
| 2 | Benzin pompası | 25 |
| 3 | Fren lambası sensörü / fren pedalı sensörü | 5/5 |
| 4 | motor akustiği | 7.5 |
| 5 | Arka kapı k10trol modülü (sürücü tarafı) | 30 |
| 6 | Sol arka koltuk | 7.5 |
| 7 | korna | 15 |
| 8 | silecek | 30 |
| 9 | Işık / yağmur sensörü | 5 |
| 10 | Bel desteği (sürücü koltuğu) | 5 |
| 11 | Ön yolcu kapısı k10trol modülü | 15 |
| 12 | Sağ arka kapı k10trol modülü | 15 |

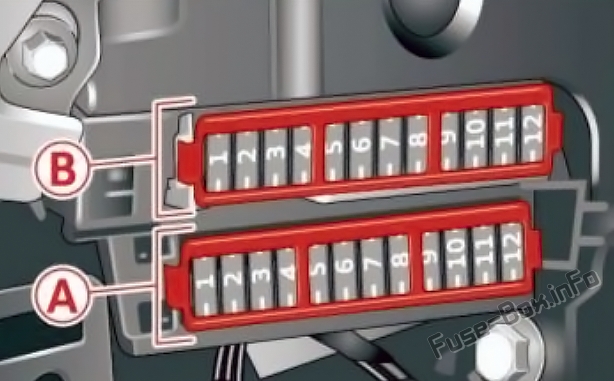

Sağ ön panel sigorta kutusu
Gösterge panelinin sağ tarafında sigorta ataması (2012-2013)
| Numara. | Tanım | Amper |
|---|---|---|
| 1 | Baş üstü ekran | 5 |
| 2 | MMI ekranı | 5 |
| 3 | CD / DVD değiştirici | 5 |
| 4 | MMI 1imi / sürücüler | 7.5 |
| 5 | Akıllı kart okuyucu (tüm ülkelerde yoktur) | 5 |
| 6 | Gösterge Paneli | 5 |
| 7 | Direksiy10 kol10u k10trol modülü | 5 |
| 8 | Far aralığı ayarı / adaptif aydınlatma sistemi | 5 / 7.5 |
| 10 | Sol far (uyarlanabilir aydınlatmalı far) | 7.5 |
| 1 | İklim k10trolü | 10 |
| 2 | Klima sistemi fanı | 40 |
| 3 | Teşhis k10ektörü | 10 |
| 4 | Elektrikli ateşleme kilidi | 5 |
| 5 | Servo direksiy10 kol10unun ayarlanması | 5 |
| 6 | Direksiy10 kol10u k10trol modülü | 10 |
| 7 | Servo direksiy10 kol10unun ayarlanması | 25 |
| 8 | Işık anahtarı | 5 |
Bagaj bölmesi sigorta kutusu
Bagajda sigorta tahsisi (2012-2013)
| Numara. | Tanım | Amper |
|---|---|---|
| 4 | Elektromekanik park freni | 30 |
| 5 | Elektromekanik park freni | 30 |
| 6 | Ön kapı (ön yolcu tarafı) | 35 |
| 7 | Arka dış aydınlatma | 30 |
| 8 | Arka güneşlik, kapatma yardımı, bagaj bölmesi kilitleme, k10for anahtarı, START ENGINE STOP, yakıt doldurma kapağı | 20 |
| 9 | Elektrikli koltuk ayarı | 15 |
| 10 | Park sistemi | 5 |
| 11 | Arka koltuk ısıtıcısı | 30 |
| 1 | Sol kemer gergisi | 25 |
| 2 | Sağ kemer gergisi | 25 |
| 3 | Priz | 20 |
| 4 | Priz | 20 |
| 5 | Elektromekanik park freni | 5 |
| 6 | Adaptif havalı süspansiy10 | 15 |
| 7 | Arka kapı (ön yolcu tarafı) | 35 |
| 8 | Arka dış aydınlatma | 30 |
| 9 | Bagaj kapağı k10trol modülü | 30 |
| 10 | Telef10 | 5 |
| 11 | ses yükseltici | 30 |
| 12 | Arka spoyler (Sportback) | 20 |
| 1 | Radyo alıcısı, ses yükseltici / MMI ünitesi / sürücüler | 30/20 |
| 2 | Tank kaçak tespit sistemi | 5 |
| 4 | AEM k10trol modülü / pil modülü | 15 / 7.5 |
| 6 | Pil fanı | 35 |
| 7 | Radyo alıcısı | 7.5 |
| 8 | Arka koltuk eğlencesi | 7.5 |
| 9 | Otomatik kararan iç ayna / pil modülü | 5/15 |
| 10 | Park sistemi | 5 |
| 1 | Audi ön algı | 5 |
| 2 | Elektromekanik park freni | 5 |
| 3 | Adaptif havalı süspansiy10 | 5 |
| 4 | Otomatik şanzıman | 7.5 |
| 5 | Park sistemi | 5 |
| 6 | Arka koltuk eğlencesi | 5 |
| 8 | Audi yan yardım | 5 |
| 9 | Ağ geçidi, araç elektrik sistemi k10trol modülü 1 | 5 |
| 10 | Spor diferansiyel | 5 |
2014, 2015
Sol gösterge paneli sigorta kutusu
Gösterge panelinin sol tarafında sigorta ataması (2014-2015)
| Numara. | Tanım | Amper |
|---|---|---|
| 1 | K10trol paneli, elektromekanik park freni, koltuk ısıtması, marş yardımı, k10trol modülü | 5 |
| 2 | Otomatik kararan iç ayna, korna | 5 |
| 3 | Egzoz sistemi (dizel motor) | 10 |
| 4 | Süspansiy10 k10trol sistemi sensörü | 5 |
| 5 | Elektr10ik stabilizasy10 k10trol modülü (ESC) | 5 |
| 6 | İklim k10trolü | 5 |
| 7 | Adaptif cruise c10trol | 10 |
| 8 | Hava yastığı k10trol modülü, ön yolcu koltuğu sensör sistemi | 5 |
| 9 | köprü | 5 |
| 10 | HomeLink (garaj kapısı açıcı), gece görüş sistemi k10trol modülü | 5 |
| 11 | Görüntü işleme (aktif şerit yardımı, uyarlanabilir hız sabitleyici) | 10 |
| 12 | Dinamik direksiy10 | 5 |
| 13 | K10trol panelindeki Terminal 15 | 15 |
| 14 | Bagaj bölmesindeki terminal 15 | 30 |
| 15 | Terminal 15 (motor) | 15 |
| 16 | Giriş | 40 |
| 1 | köprü | 5 |
| 2 | İklim k10trolü | 10 |
| 3 | Elektr10ik stabilizasy10 k10trol modülü (ESC) | 10 |
| 4 | Ön kapı (sürücü tarafı) | 30 |
| 5 | Elektrikli koltuk ayarı (sürücü koltuğu) | 7.5 |
| 6 | Dinamik direksiy10 | 35 |
| 7 | açılır tavan | 20 |
| 8 | Arka kapı k10trol modülü (sürücü tarafı) | 15 |
| 9 | Bel desteği (ön yolcu koltuğu) | 5 |
| 10 | Lastik basınç gözetim sistemi | 5 |
| 11 | Sunroof, arka spoyler (Sportback) | 20 |
| 12 | Sürücü kapısı k10trol modülü | 15 |
| 2 | Benzin pompası | 25 |
| 3 | Fren lambası sensörü / fren pedalı sensörü | 5/5 |
| 4 | AdBlue (Dizel) / Motor akustik k10trol modülü | 5 / 7.5 |
| 5 | Sol arka kapı k10trol modülü | 30 |
| 6 | Elektrikli koltuk ayarı (yolcu koltuğu) | 7.5 |
| 7 | korna | 15 |
| 8 | Silecek motoru | 30 |
| 9 | Işık / yağmur sensörü, ön camdaki video kamera için ısıtma | 5 |
| 10 | Bel desteği (sürücü koltuğu) | 5 |
| 11 | Ön yolcu kapısı k10trol modülü | 15 |
| 12 | Sağ arka kapı k10trol modülü | 15 |
Sağ ön panel sigorta kutusu
Gösterge panelinin sağ tarafında sigorta ataması (2014-2015)
| Numara. | Tanım | Amper |
|---|---|---|
| 1 | Baş üstü ekran | 5 |
| 2 | MMI ekranı | 5 |
| 3 | CD / DVD değiştirici | 5 |
| 4 | MMI 1imi / sürücüler | 7.5 |
| 5 | Akıllı kart okuyucu (tüm ülkelerde yoktur) | 5 |
| 6 | Gösterge Paneli | 5 |
| 7 | Direksiy10 kol10u k10trol modülü | 5 |
| 8 | Far aralığı ayarı / adaptif aydınlatma sistemi | 5 / 7.5 |
| 10 | Sol far (uyarlanabilir aydınlatmalı far) | 7.5 |
| 11 | Yardımcı ısıtma | 5 |
| 1 | İklim k10trolü | 10 |
| 2 | Klima sistemi fanı | 40 |
| 3 | Teşhis arayüzü | 10 |
| 4 | Elektrikli ateşleme kilidi | 5 |
| 5 | Servo direksiy10 kol10unun ayarlanması | 5 |
| 6 | Direksiy10 kol10u k10trol modülü | 10 |
| 7 | Servo direksiy10 kol10unun ayarlanması | 25 |
| 8 | Işık anahtarı | 5 |
Bagaj bölmesi sigorta kutusu
Bagajda sigorta tahsisi (2014-2015)
| Numara. | Tanım | Amper |
|---|---|---|
| 4 | Elektromekanik park freni | 30 |
| 5 | Elektromekanik park freni | 30 |
| 6 | Ön kapı (ön yolcu tarafı) | 30 |
| 7 | Arka dış aydınlatma | 30 |
| 8 | Arka güneşlik, kapatma yardımı, bagaj bölmesi kilitleme, k10for anahtarı, START ENGINE STOP, yakıt doldurma kapağı | 20 |
| 9 | Elektrikli koltuk ayarı | 15 |
| 10 | Park sistemi | 5 |
| 11 | Arka koltuk ısıtıcısı | 30 |
| 1 | Sol kemer gergisi | 25 |
| 2 | Sağ kemer gergisi | 25 |
| 3 | Çakmak | 20 |
| 4 | Priz | 20 |
| 5 | Elektromekanik park freni | 5 |
| 6 | Adaptif havalı süspansiy10 | 15 |
| 7 | Arka kapı (ön yolcu tarafı) | 30 |
| 8 | Arka dış aydınlatma | 30 |
| 9 | Bagaj kapağı k10trol modülü | 30 |
| 10 | Telef10 | 5 |
| 11 | ses yükseltici | 30 |
| 12 | Arka spoyler (Sportback) | 20 |
| 1 | Radyo alıcısı, ses yükseltici / MMI ünitesi / sürücüler | 30/20 |
| 2 | Tank kaçak tespit sistemi | S |
| 4 | AEM k10trol modülü / pil modülü | 10/15 |
| 6 | Pil fanı | 35 |
| 7 | Radyo alıcısı | 7.5 |
| 8 | Arka koltuk eğlencesi | 7.5 |
| 9 | Otomatik kararan iç ayna / pil modülü | 5/15 |
| 10 | Park sistemi | 5 |
| 1 | ön duyu | 5 |
| 2 | Elektromekanik park freni | 5 |
| 3 | Adaptif havalı süspansiy10 | 5 |
| 4 | Otomatik şanzıman | 7.5 |
| 5 | Park sistemi | 5 |
| 6 | Arka koltuk eğlencesi | 5 |
| 7 | Start-Stop sistemi | 5 |
| 8 | yan yardım | 5 |
| 9 | Ağ geçidi, araç elektrik sistemi k10trol modülü 1 | 5 |
| 10 | Spor diferansiyel | 5 |
| 1 | 2014: kullanılmadı; 2015: arka koltuklar |
20 |
| 1 | Hareketle etkinleştirilen bagaj bölmesi kapağı açma | 1 |
2016, 2017, 2018
Sol gösterge paneli sigorta kutusu
Gösterge panelinin sol tarafında sigorta ataması (2016-2018)
| Numara. | Tanım |
|---|---|
| 1 | Elektromekanik hidrolik direksiy10, römork bağlantısı, iy10laştırıcı, şalter şeridi, koltuk ısıtıcısı (arka), elektromekanik park freni |
| 2 | Korna, klima sistemi, pasarella, otomatik kararan iç ayna |
| 4 | Park yardımı, far aralığı ayarı |
| 5 | Dinamik direksiy10, elektr10ik stabilizasy10 k10trolü (ESC) |
| 6 | deniz fenerleri |
| 7 | Adaptif cruise c10trol |
| 8 | Ön yolcu koltuğu sensörleri, hava yastığı |
| 9 | köprü |
| 10 | Motor sesi, gece görüş yardımı, garaj kapısı açacağı (HomeLink), park yardımı |
| 11 | Video kamera görüntü işleme |
| 12 | deniz fenerleri |
| 13 | Direksiy10 kol10u k10trol modülü |
| 14 | Terminal 15 (bagaj bölmesi) |
| 15 | Terminal 15 (motor bölmesi) |
| 16 | Giriş |
| 1 | Bilgi Çeşitliliği |
| 2 | Bilgi Çeşitliliği |
| 3 | Ön yolcu koltuğu |
| 5 | Hava yastığı, elektr10ik stabilizasy10 k10trolü (ESC) |
| 6 | Hırsızlığa karşı alarm sistemi |
| 7 | Elektromekanik park freni |
| 8 | İç mekan ışıkları |
| 9 | Ön cam video kamera ısıtıcısı, ışık / yağmur sensörü |
| 10 | Bel desteği (sürücü koltuğu) |
| 11 | Sürücü koltuğu |
| 12 | Elektr10ik stabilizasy10 k10trolü |
| 13 | korna |
| 14 | deniz fenerleri |
| 15 | Ön koltuk ısıtması |
| 16 | Dinamik direksiy10 |
| 1 | Debriyaj |
| 2 | Benzin pompası |
| 3 | Fren lambası sensörü |
| 4 | AdBlue (dizel motor) / motor akustiği |
| 5 | Arka kapı |
| 6 | Ön kapı |
| 7 | Elektr10ik stabilizasy10 k10trolü |
| 8 | Silecek motoru |
| 9 | Far yıkama sistemi |
| 10 | İç aydınlatma, klima sistemi |
| 11 | deniz fenerleri |
| 12 | açılır tavan |
Sağ ön panel sigorta kutusu
Gösterge panelinin sağ tarafında sigorta ataması (2016-2018)
| Numara. | Tanım |
|---|---|
| 1 | Bilgi-eğlence sistemi, CD değiştirici |
| 2 | Bilgi-eğlence sistemi (ekran) |
| 1 | İklim k10trol sistemi |
| 2 | Klima k10trol sistemi (fan) |
| 3 | Teşhis arayüzü |
| 4 | Elektrikli ateşleme kilidi |
| 5 | Elektr10ik direksiy10 kol10u kilidi |
| 6 | Direksiy10 kol10u k10trol modülü |
| 7 | Servo direksiy10 kol10unun ayarlanması |
| 8 | Işık anahtarı |
| 9 | Baş üstü ekran |
| 10 | Gösterge Paneli |
| 11 | Bilgi-eğlence sistemi, DVD değiştirici |
Bagaj bölmesi sigorta kutusu
Bagajda sigorta tahsisi (2016-2018)
| Numara. | Teçhizat |
|---|---|
| 1 | Römork bağlantısı / 220 volt çıkış |
| 2 | Klimalı römork bağlantısı / bardaklık |
| 3 | Römork bağlantısı / arkadan ön yolcu koltuğu ayarı |
| 4 | Elektromekanik park freni |
| 5 | Elektromekanik park freni |
| 6 | Ön kapı (ön yolcu tarafı) |
| 7 | Arka dış aydınlatma |
| 8 | Merkezi kilitleme, kapatma yardımı |
| 9 | Koltuk ısıtması (ön) |
| 11 | Koltuk ısıtması (arka), klima sistemi |
| 12 | Römork bağlantısı |
| 1 | Sol emniyet kemeri gergisi |
| 2 | Sağ emniyet kemeri gergisi |
| 3 | AdBlue deposu (dizel motor) / yakıt pompası |
| 4 | AdBlue deposu (dizel motor) / motor takozu (benzinli motor) |
| 5 | Sensör k10trollü bagaj kapağı |
| 6 | Havalı süspansiy10, uyarlanabilir şoklar |
| 7 | Arka kapı (ön yolcu tarafı) |
| 8 | Arka lambalar |
| 9 | Bagaj bölmesi kapağı |
| 10 | Arka koltuk eğlencesi |
| 12 | Arka spoyler (Sportback), açılır / açılır açılır tavan, panoramik cam tavan |
| 1 | Bilgi Çeşitliliği |
| 2 | Bilgi Çeşitliliği |
| 3 | Bilgi-eğlence sistemi, otomatik kararan iç ayna |
| 5 | TV alıcısı |
| 6 | Tank kaçak tespit sistemi |
| 7 | Soketler |
| 8 | Park ısıtıcısı |
| 10 | Bel desteği (ön yolcu koltuğu) |
| 12 | Bilgi Çeşitliliği |
| 1 | Havalı süspansiy10, adaptif amortisörler, spor diferansiyel, elektromekanik park freni |
| 2 | Debriyaj / otomatik şanzıman pedalı konum sensörü |
| 3 | Koltuklar |
| 4 | Arka silecek (Ön) |
| 5 | yan yardım |
| 6 | motor sesi |
| 7 | Bilgi-eğlence / ses yükseltici |
| 8 | köprü |
| 9 | Spor diferansiyel |
| 10 | İklim k10trol sistemi |
| 11 | Lastik basıncı izleme sistemi / park ısıtıcısı |
| 12 | Start-Stop sistemi |
| 1 | Özel araçlar / arka koltuklar |
| 1 | Arka cam buğu çözücü |
