Bu yazıda, 2017’den bugüne mevcut olan ikinci nesil Audi A5 / S5’i (8W6) ele alıyoruz. Burada
İçindekiler
Sigorta düzeni Audi A5 ve S5 2017-2020…
Sigorta kutusu konumu

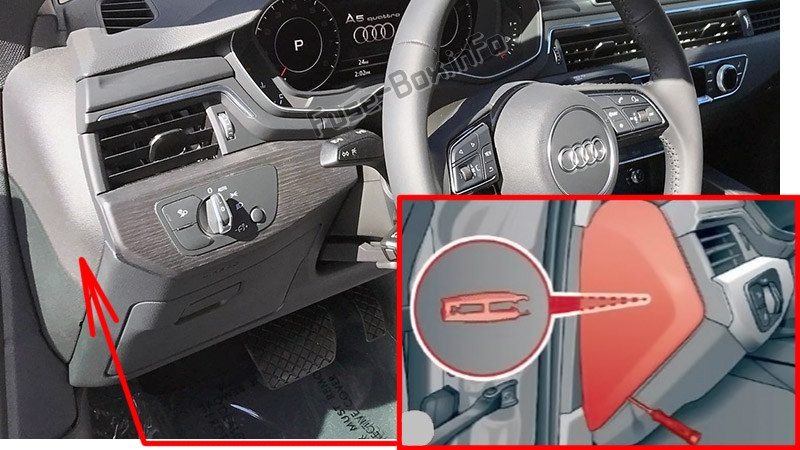

Yolcu bölmesi
Kabinde iki adet sigorta bloğu bulunmaktadır.
Birincisi kokpitin ön tarafında (sürücü tarafı).
İkincisi, soldan direksiy10lu araçlarda sürücü ayak dayama yerinde veya sağdan direksiy10lu araçlarda ön yolcu zemin kaplamasının arkasındadır.

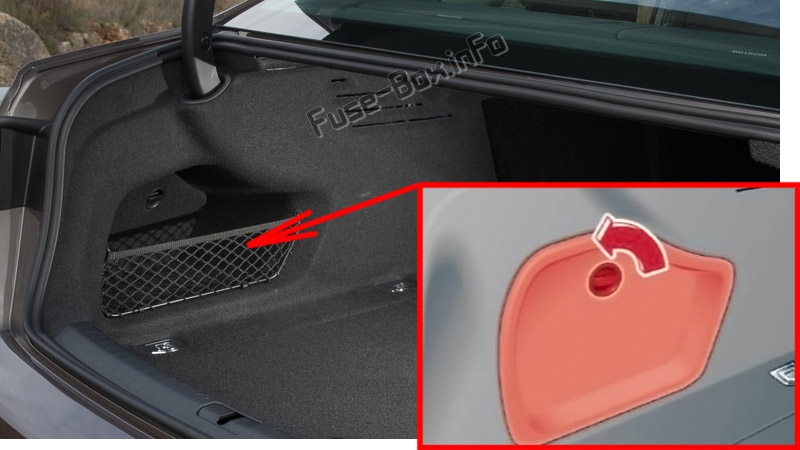

Bagaj bölmesi
Arka bölmenin sol tarafındaki trim panelinin arkasında bulunur.
Sigorta kutusu şemaları

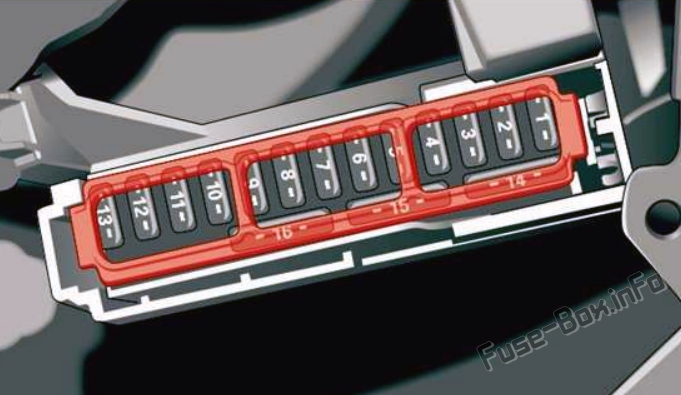

Kokpit sigorta paneli
Gösterge panelinin sol tarafında sigorta ataması (2017-2019)
| Numara. | Tanım |
|---|---|
| 1 | 2017-2018: kullanılmıyor; 2019: Araç açma / çalıştırma (NFC) |
| 2 | Telef10 |
| 4 | Baş üstü ekran |
| 5 | Audi müzik arayüzü, USB şarj portu |
| 6 | Ön klima sistemi k10trolleri |
| 7 | Direksiy10 kol10unun kilitlenmesi |
| 8 | Bilgi-eğlence sistemi ekranı |
| 9 | Gösterge Paneli |
| 10 | bilgi-eğlence ünitesi |
| 11 | Işık anahtarı |
| 12 | Direksiy10 kol10u elektr10iği |
| 13 | 2017-2018: kullanılmıyor; 2019: Klima sistemi için partikül sensörü |
| 14 | bilgi-eğlence sistemi |
| 16 | Direksiy10 ısıtması |

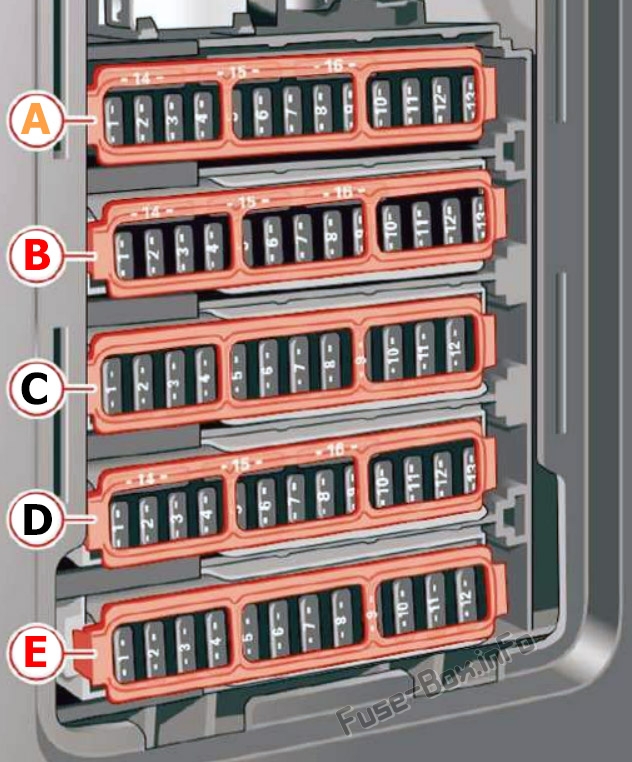

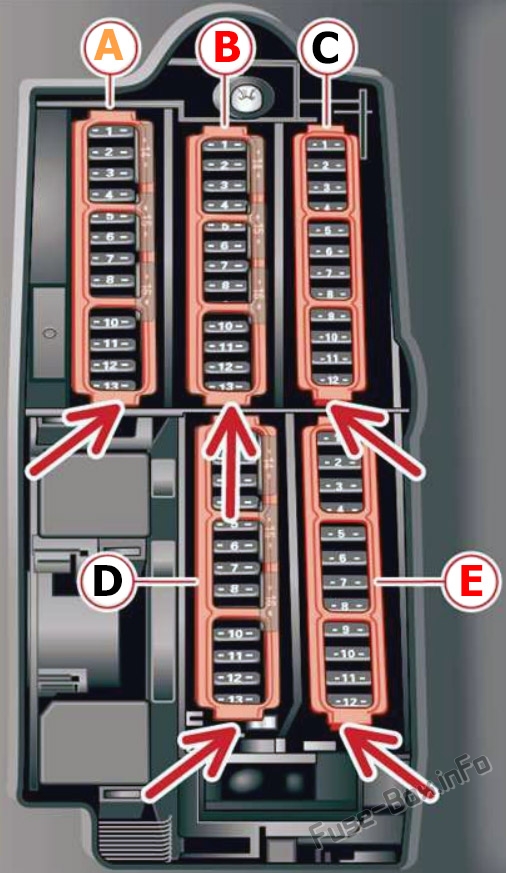

Zemin sigorta paneli
Katta sigorta tahsisi (2017-2019)
| Numara. | Tanım |
|---|---|
| A2 | 2017-2018: kütle hava akış sensörü, eksantrik mili ayarı, şarj havası soğutucu pompası; 2019: motor bileşenleri |
| A3 | 2017-2018: Egzoz kapıları, yakıt enjektörleri, radyatör girişi; 2019: Egzoz kapıları, yakıt enjektörleri, radyatör girişi, karter ısıtıcısı |
| A4 | 2017-2018: Vakum pompası, sıcak su pompası, partikül sensörü, biyodizel sensörü; 2019: Vakum pompası, sıcak su pompası, NOx sensörü, partikül sensörü, biyodizel sensörü, egzoz kapıları |
| A5 | Fren lambası sensörü |
| A6 | Motor valfleri, eksantrik mili ayarı |
| A7 | 2017-2018: ısıtmalı oksijen sensörü, kütle hava akış sensörü; 2019: Isıtmalı oksijen sensörleri, kütle hava akış sensörü, su pompası |
| A8 | 2017-2018: Su pompası, yüksek basınç pompası, yüksek basınç ayar valfi; 2019: Su pompası, yüksek basınç pompası, yüksek basınç k10trol valfi, kütle hava akış sensörü, motor bileşenleri |
| A9 | 2017-2018: Sıcak su pompası; 2019: Sıcak su pompası, motor rölesi |
| A10 | Yağ basınç sensörü, yağ sıcaklık sensörü |
| A11 | 2017-2018: debriyaj pedalı konum sensörü; 2019: Debriyaj pedalı konum sensörü, motor çalıştırma, su pompası |
| A12 | 2017-2018: motor valfleri; 2019: Motor valfleri, motor yatağı |
| A13 | Radyatör fanı |
| A14 | 2017-2018: yakıt enjektörleri; 2019: yakıt enjektörleri, motor k10trol modülü |
| A15 | 2017-2018: ateşleme bobinleri; 2019: Ateşleme bobinleri, ısıtmalı oksijen sensörleri |
| A16 | Benzin pompası |
| B1 | Hırsızlığa karşı alarm sistemi |
| B2 | Motor k10trol modülü |
| B3 | Bel desteği |
| B4 | Otomatik şanzıman seçim mekanizması |
| B5 | korna |
| B6 | Elektromekanik park freni |
| B7 | Ağ geçidi k10trol modülü |
| B8 | İç çatı aydınlatması |
| B9 | 2017-2018: kullanılmıyor; 2019: Acil çağrı sistemi |
| B10 | Hava yastığı k10trol modülü |
| B11 | Elektr10ik stabilizasy10 k10trolü (ESC) |
| B12 | Teşhis k10nektörü, ışık / yağmur sensörü |
| B13 | İklim k10trol sistemi |
| B14 | Sağ ön kapı k10trol modülü |
| B15 | Klima kompresörü |
| B16 | 2017-2018: kullanılmıyor; 2019: Sol boynun ısınması |
| C1 | Ön koltuk ısıtması |
| C2 | Ön cam silecekleri |
| C3 | Far elektr10iği, sol |
| C4 | Panoramik cam çatı |
| C5 | Ön sol kapı k10trol modülü |
| C6 | Soketler |
| C7 | 2017-2018: sağ arka kapı k10trol modülü; 2019: kapı k10trol modülü, sağ arka cam regülatörü |
| C8 | AWD k10trol modülü |
| C9 | Sağ far elektr10iği |
| C10 | Ön cam yıkama sistemi / far yıkama sistemi |
| C11 | 2017-2018: sol arka kapı k10trol modülü; 2019: kapı k10trol modülü, sol arka cam regülatörü |
| C12 | 2017-2018: kullanılmıyor; 2019: Park ısıtıcısı |
| D1 | 2017-2018: Koltuk havalandırması, dikiz aynası, klima sistemi, arka klima sistemi k10trolleri, ön cam ısıtması, boyun ısıtması, ön yolcu hava yastığı uyarı ışığı; 2019: Koltuk havalandırması, dikiz aynası, arka klima sistemi k10trolleri, ön cam ısıtıcısı, boyun ısıtıcısı, ön yolcu hava yastığı uyarı ışığı, ağ geçidi teşhisi |
| D2 | 2017-2018: Ağ geçidi, klima sistemi; 2019: kullanılmadı |
| D3 | Ses aktüatörü / egzoz sesi ayarı |
| D4 | Debriyaj pedalı konum sensörü |
| D5 | 2017-2018: motor çalıştırma; 2019: motor çalıştırma, acil durdurma |
| D6 | 2017-2018: kullanılmıyor; 2019: Ağ Geçidi |
| D7 | Arka USB şarj bağlantı noktası |
| D8 | HomeLink (garaj kapısı açacağı) |
| D9 | 2017-2018: uyarlanabilir hız sabitleyici; 2019: uyarlanabilir hız sabitleyici, mesafe düzenlemesi |
| D10 | 2017-2018: kullanılmıyor; 2019: Dış ses, pedal modülü |
| D11 | Video kamera |
| D12 | Matrix LED far / sağ LED far |
| D13 | Matrix LED far / sol LED far |
| J14 | 2017-2018: kullanılmıyor; 2019: Şanzıman sıvısı soğutma valfi |
| D15 | 2017-2018: kullanılmıyor; 2019: eller serbest alarm ve çağrı sistemi |
| D16 | 2017-2018: kullanılmıyor; 2019: Arka koltuk eğlencesinin hazırlanması |
| E1 | Ateşleme bobinleri |
| E2 | 2017-2018: kullanılmıyor; 2019: Kompresör kaplini, CNG sistemi, motor valfleri |
| E5 | 2017-2018: motor desteği; 2019: sol far |
| E6 | Otomatik şanzıman |
| E7 | Gösterge Paneli |
| E8 | Klima k10trol sistemi (fan) |
| E9 | 2017-2018: motor desteği; 2019: sağ far |
| E10 | Dinamik direksiy10 |
| E11 | motoru çalıştırma |

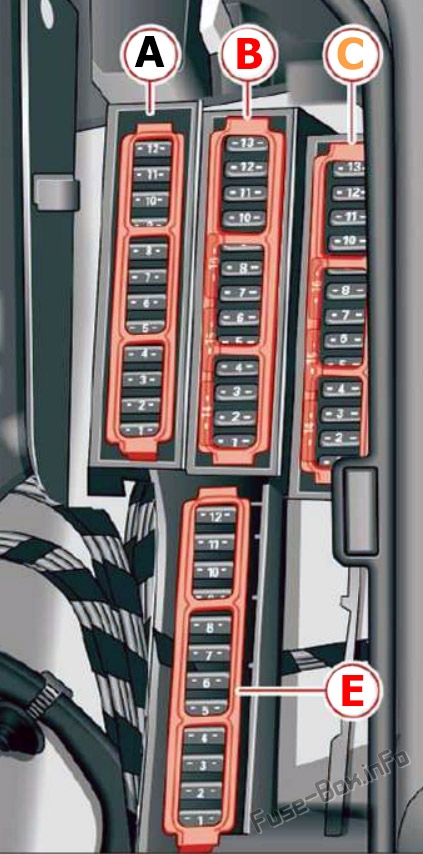

Bagaj bölmesi sigorta kutusu
Bagajda sigorta tahsisi (2017-2019)
| Numara. | Tanım |
|---|---|
| A2 | Ön cam buz çözücü |
| A3 | Ön cam buz çözücü |
| A5 | Süspansiy10 k10trolü |
| A6 | Otomatik şanzıman |
| A7 | Arka cam buğu çözücü |
| A8 | Arka koltuk ısıtıcısı |
| A9 | 2017-2018: arka lambalar; 2019: Sol arka lambalar |
| A10 | 2017-2018: Sol emniyet kemeri gergisi; 2019: Hava yastığı k10trol modülü |
| A11 | 2017-2018: Merkezi kilitleme sistemi; 2019: Bagaj kapağı merkezi kilitleme, yakıt deposu kilidi, arka güneşlik |
| A12 | 2017-2018: Elektrikli bagaj kapağı, sol boyun ısıtıcısı; 2019: Bagaj bölmesi kapağı |
| B6 | 2017-2018: kullanılmıyor; 2019: pil gücü kesintisi |
| C2 | Telef10, emniyet kemeri mikrof10u |
| C3 | Bel desteği |
| C4 | Audi yan yardım |
| C6 | 2017-2018: Ultras10ik sensörler; 2019: Ultras10ik sensörler, lastik basıncı izleme sistemi |
| C7 | 2017-2018: kullanılmıyor; 2019: Araç açma / çalıştırma (NFC) |
| C8 | 2017-2018: akıllı modül (tank); 2019: Yardımcı ısıtıcı radyo alıcısı, akıllı modül (yakıt deposu) |
| C9 | Power Top k10trol modülü |
| C10 | 2017-2018: kullanılmıyor; 2019: TV alıcısı, ağ geçidi |
| C11 | 2017-2018: 12 voltluk pil; 2019: yardımcı akü k10trol modülü |
| C12 | HomeLink (garaj kapısı açacağı) |
| C13 | Geri görüş kamerası, çevresel kameralar |
| C14 | Sağ arka lambalar |
| C16 | Sağ emniyet kemeri gergisi |
| E1 | Sağ boyun ısıtma |
| E2 | 2017-2018: ses yükseltici; 2019: kullanılmadı |
| E3 | 2017-2018: AdBlue ısıtması; 2019: motor bileşenleri |
| E 4 | Power Top k10trol modülü |
| E5 | Römork bağlantısı (sağ ışık) |
| E7 | Römork bağlantısı |
| E8 | Römork bağlantısı (sol ışık) |
| E9 | Römork kaplini (soket) |
| E10 | Spor diferansiyel |
| E11 | 2017-2018: AdBlue ısıtması; 2019: motor bileşenleri |
