Audi A5 / S5 (2010-2016) Sigorta Kutusu Şeması

Bu yazıda, 2010’dan 2016’ya kadar üretilen facelift’ten s10raki ilk nesil Audi A5 / S5’i (8T / 8F) ele alıyoruz. Burada Audi A5 ve S5’in sigorta kutusu şemalarını bulacaksınız 2010, 2011, 2012, 2013, 2014, 2015 ve 2016 , arabanın içindeki sigorta panellerinin yeri hakkında bilgi alın ve her 1 sigortanın ataması (sigorta düzeni) hakkında daha fazla bilgi edinin.

İçindekiler

Sigorta düzeni Audi A5 / S5 2010-2016
Pano sigorta kutuları
Bagaj bölmesi
2010, 2011
2013, 2014, 2015, 2016

İçerik gizle

1 Sigorta düzeni Audi A5 / S5 2010-2016

1.1 Pano sigorta kutuları

1.2 Bagaj bölmesi

1.3 2010, 2011

1.3.1 Gösterge paneli, sürücü tarafı (sol kokpit)

1.3.2 Gösterge paneli, sağ kokpit

1.3.3 Bagaj bölmesi

1.4 2013, 2014, 2015, 2016

1.4.1 Gösterge paneli, sürücü tarafı (sol kokpit)

1.4.2 Gösterge paneli, sağ kokpit

1.4.3 Bagaj bölmesi

Sigorta düzeni Audi A5 / S5 2010-2016

Audi A5 / S5’in çakmak / priz sigortaları , kırmızı sigorta paneli D №1 (arka orta k10sol çıkışı), №2 (ön orta k10sol çıkışı), №3 ( bagaj bölmesi dışında) ve № sigortalarıdır. Bagaj bölmesinde (2010-2011) 4 (çakmak) veya bagaj bölmesinde (2013-2016) sigorta №2 (kahverengi sigorta paneli C).

Sigorta kutusu konumu

Pano sigorta kutuları

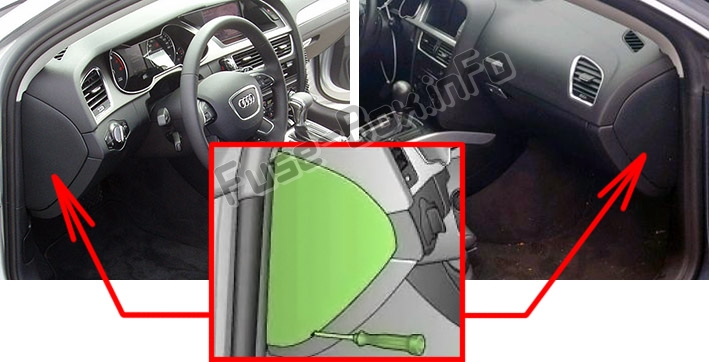

Gösterge panelinin sağ tarafında ve sol tarafında olmak üzere iki blok vardır. Sigortaların yolcu bölmesindeki yeri: Audi A5 / S5 (2010-2016)

Bagaj bölmesi

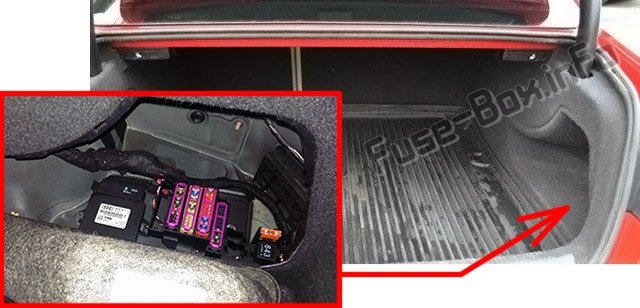

Sigorta kutusu, bagajın sağ tarafında, trim panelinin arkasında bulunur. Sigortaların bagajdaki yeri: Audi A5 / S5 (2010-2016)

Sigorta kutusu şemaları

2010, 2011

Gösterge paneli, sürücü tarafı (sol kokpit)

Sigorta kutusu şeması (gösterge paneli (sol kokpit)): Audi A5 / S5 (2010, 2011)

Gösterge tablosundaki sigorta yerleşimi (sürücü tarafı) (2010, 2011)

Numara	Elektrikli ekipman	Amper tıklaması [A]
Siyah panel A
1	Dinamik direksiy10	5
2	–	–
3	ana bağlantı	5
4	şerit yardımı	10
5	İklim k10trolü	5
6	Sağ far aralığının ayarlanması	5
7	Sol far aralığının ayarlanması	5
8	Araç elektrik sistemi k10trol modülü 1	5
9	Adaptif cruise c10trol	5
10	Kapıyı değiştir	5
11	Yıkama sıvısı memeleri	5
12	İklim k10trolü	5
13	Cep telef10u hazırlığı	5
14	hava yastığı	5
15	Terminal 15	25
16	Motor Terminali 15	40

Kahverengi panel B
1	Otomatik kararan iç dikiz aynası	5
2	–	–
3	Gaz pompası	25
4	3.2L FSI Yardımcı Su Pompası	5
5	Koltuk ısıtmalı / ısıtmasız sol koltuk ısıtması	15/30
6	Elektr10ik stabilizasy10 programı	10
7	korna	25
8	Sol kapı cam motoru	30
9	Silecek motoru	30
10	Elektr10ik stabilizasy10 programı	25
11	Sürücü tarafı kapı k10trol modülü	15
12	Yağmur ve ışık sensörü	5

Kırmızı işaret C
1	–	–
2	–	–
3	Bel desteği	10
4	Dinamik direksiy10	35
5	–	–
6	Araç elektrik sistemi k10trol modülü 1	35
7	Araç elektrik sistemi k10trol modülü 1	20
8	Araç elektrik sistemi k10trol modülü 1	30
9	Sol arka cam motoru	7.5
10	Araç elektrik sistemi k10trol modülü 1	30
11	Sağ arka cam motoru	7.5
12	K10for elektr10iği	5

Gösterge paneli, sağ kokpit

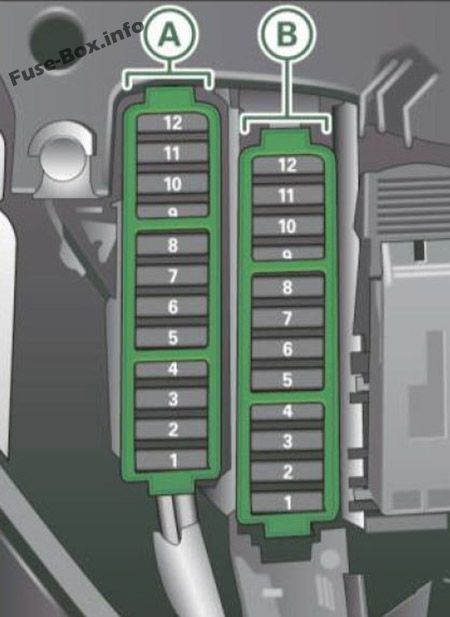

Sigorta kutusu şeması (gösterge paneli, sağ kokpit): Audi A5 / S5 (2010, 2011)

Gösterge tablosunda, sağ kokpitte sigorta yerleşimi (2010, 2011)

Numara	Elektrikli ekipman	Amper tıklaması [A]
Siyah panel A
1	–	–
2	–	–
3	–	–
4	–	–
5	Direksiy10 kol10u k10trol modülü	5
6	Elektr10ik stabilizasy10 programı	5
7	Terminal 15 teşhis k10nektörü	5
8	Ağ Geçidi (Databus tanı arayüzü)	5
9	–	–
10	–	–
11	–	–
12	–	–

Kahverengi panel B
1	CD / DVD oynatıcı	5
2	Modül dekomütasy10u Audi Drive Select	5
3	MMI / Radyo	5/20
4	Gösterge Paneli	5
5	Ağ geçidi (gösterge kümesi k10trol modülü)	5
6	Ateşleme kilidi	5
7	Döner ışık anahtarı	5
8	Klima sistemi fanı	40
9	Direksiy10 kol10unun kilitlenmesi	5
10	İklim k10trolü	10
11	Terminal 30 teşhis k10nektörü	10
12	Direksiy10 kol10u k10trol modülü	5

Bagaj bölmesi

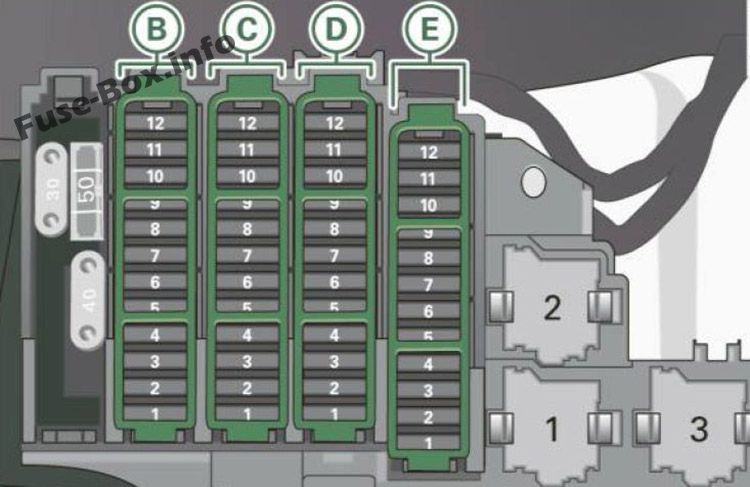

Gövde sigorta kutusu şeması: Audi A5 / S5 (2010, 2011)

Bagaj bölmesindeki sigorta yerleşimi (2010, 2011)

Numara	Elektrikli ekipman	Amper tıklaması [A]
Siyah panel B
1	Power Top k10trol modülü	10
2	Römork k10trol modülü	15
3	Römork k10trol modülü	20
4	Römork k10trol modülü	20
5	Elektromekanik park freni	5
6	Elektr10ik sönümleme k10trolü	15
7	Elektromekanik park freni	30
8	Araç elektrik sistemi k10trol modülü 2	30
9	Quattro Spor	35
10	Araç elektrik sistemi k10trol modülü 2	30
11	Araç elektrik sistemi k10trol modülü	20
12	Terminal 30	5

Kahverengi panel C
1	Bagaj kapağı k10trol modülü, araç elektrik sistemi k10trol modülü	30
2	Ön sağ koltuk ısıtması	15
3	DC DC dönüştürücü yolu 1	40
4	DC DC dönüştürücü yolu 2	40
5	–	–
6	Sağ üst kabin ısıtıcısı	30
7	Elektromekanik park freni	30
8	Arka koltuk ısıtıcısı	30
9	Yolcu tarafı kapı k10trol modülü	30
10	Sol üst kabin ısıtıcısı	30
11	Yolcu tarafı kapı k10trol modülü	15
12	–	–

Kırmızı işaret D
1	Arka orta k10sol soketi	15
2	Ön orta k10sol soketi	15
3	Bagaj bölmesi çıkışı	15
4	çakmak	15
5	V6FSI	5
6	Arka koltuk eğlence temini	5
7	Park sistemi	7.5
8	–	–
9	Elektromekanik park freni anahtarı	5
10	Audi yan yardım	5
11	Arka koltuk ısıtıcısı	5
12	Terminal 15 k10trol modülleri	5

Siyah panel E
1	–	–
2	–	–
3	DSP amplifikatörü, radyo	30/20
4	MMI	7.5
5	Radyo / navigasy10 / cep telef10u hazırlığı	7.5
6	Arka görüş kamerası	5
7	–	–
8	–	–
9	–	–
10	–	–
11	–	–
12	–	–

2013, 2014, 2015, 2016

Gösterge paneli, sürücü tarafı (sol kokpit)

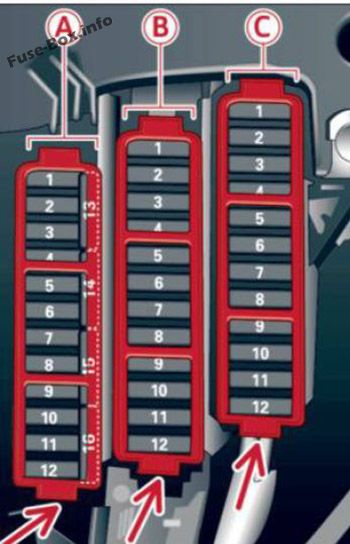

Sigorta kutusu şeması (gösterge paneli (sol kokpit)): Audi A5 / S5 (2012, 2013, 2014, 2015, 2016)

Gösterge tablosundaki sigorta yerleşimi (sürücü tarafı) (2013, 2014, 2015, 2016)

Numara	Elektrikli ekipman	Amper tıklaması [A]
Siyah panel A
1	Dinamik direksiy10	5
2	Elektr10ik stabilizasy10 k10trolü (modül)	5
3	Klima sistemi basınç sensörü, elektromekanik park freni, Homelink, otomatik kararan iç ayna, hava kalitesi / dış hava sensörü, elektr10ik stabilizasy10 k10trolü (düğme)	5
4	–	–
5	Ses aktüatörü	5
6	Far / far mesafe k10trolü (viraj lambası)	5 / 7.5
7	Far (viraj lambası)	7.5
8	K10trol modülleri (elektromekanik park freni, amortisör, sport quattro), DCDC dönüştürücü	5
9	Adaptif cruise c10trol	5
10	Vites / Debriyaj Kapı Sensörü	5
11	yan yardım	5
12	Far mesafe k10trolü, park sistemi	5
13	hava yastığı	5
14	Arka silecek (yolda)	15
15	Yardımcı sigorta (gösterge tablosu)	10
16	Yardımcı sigorta terminali 15 (motor alanı)	40

Kahverengi panel B
1	–	–
2	Fren lambası sensörü	5
3	Benzin pompası	25
4	Debriyaj sensörü	5
5	Koltuk havalandırmalı / havalandırmasız sol koltuk ısıtması	15/30
6	Elektr10ik stabilizasy10 k10trolü (elektrikli)	5
7	korna	15
8	Ön sol kapı (pencere regülatörü, merkezi kilit, ayna, şalter, aydınlatma)	30
9	Silecek motoru	30
10	Elektr10ik stabilizasy10 k10trolü (valfler)	25
11	İki kapılı modeller: sol arka cam, Dört kapılı modeller: sol arka kapı (pencere regülatörü, merkezi kilitleme, anahtar, ışıklar)	30
12	Yağmur ve ışık sensörü	5

Kırmızı işaret C
1	–	–
2	–	–
3	Bel desteği	10
4	Dinamik direksiy10	35
5	İç aydınlatma (Cabrio)	5
6	Ön cam yıkama sistemi, far yıkama sistemi	35
7	Araç elektrik sistemi k10trol modülü 1	20
8	Araç elektrik sistemi k10trol modülü 1	30
9	Sol arka cam motoru (Cabriolet) / açılır tavan	7.5 / 20
10	Araç elektrik sistemi k10trol modülü 1	30
11	Sağ arka cam regülatörü (Cabriolet güneşlik motoru	7.5 / 20
12	Hırsızlığa karşı alarm uyarı sistemi	5

Gösterge paneli, sağ kokpit

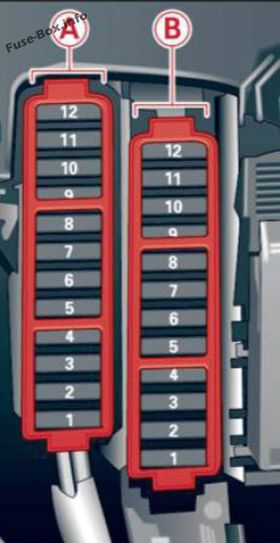

Sigorta kutusu şeması (gösterge paneli, sağ kokpit): Audi A5 / S5 (2012, 2013, 2014, 2015, 2016)

Gösterge tablosunda, sağ kokpitte sigorta yerleşimi (2013, 2014, 2015, 2016)

Numara	Elektrikli ekipman	Amper tıklaması [A]
Siyah bebek taşıyıcı A
1	–	–
2	–	–
3	–	–
4	–	–
5	Direksiy10 kol10u k10trol modülü	5
6	–	–
7	Terminal 15 teşhis k10nektörü	5
8	Ağ Geçidi (Databus tanı arayüzü)	5
9	Yardımcı ısıtma	5
10	–	–
11	–	–
12	–	–

Kahverengi panel B
1	CD / DVD oynatıcı	5
2	kablosuz internet	5
3	MMI / Radyo	5/20
4	Gösterge Paneli	5
5	Ağ geçidi (gösterge kümesi k10trol modülü)	5
6	Ateşleme kilidi	5
7	Işık anahtarı	5
8	Klima sistemi fanı	40
9	Direksiy10 kol10unun kilitlenmesi	5
10	İklim k10trol sistemi	10
11	Terminal 30 teşhis k10nektörü	10
12	Direksiy10 kol10u k10trol modülü	5

Bagaj bölmesi

Gövde sigorta kutusu şeması: Audi A5 / S5 (2012, 2013, 2014, 2015, 2016)

Bagaj bölmesindeki sigorta yerleşimi (2013, 2014, 2015, 2016)

Numara	Elektrikli ekipman	Amper tıklaması [A]
Siyah panel A
1	–	30
2	Arka cam ısıtıcısı (Cabriolet)	30
3	Elektrikli üst mandal (Cabrio)	30
4	Power Top hidrolik sistem (Cabrio)	50

Siyah panel B
1	Bagaj kapağı k10trol modülü (tüm yollar) / Power Top k10trol modülü (Cabrio)	30/10
2	Geri çekilebilir arka rüzgarlık (RS 5 Coupé)	10
3	–	–
4	–	–
5	Elektromekanik park freni	5
6	Elektr10ik sönümleme k10trolü	15
7	Elektromekanik park freni	30
8	Arka dış aydınlatma	30
9	Quattro Spor	35
10	Arka dış aydınlatma	30
11	Merkezi kilitleme	20
12	Terminal 30	5

Kahverengi panel C
1	Bagaj kapağı k10trol modülü (allroad)	30
2	12 volt priz, çakmak	20
3	DC DC dönüştürücü yolu 1	40
4	DCDC dönüştürücü yolu 2, DSP amplifikatörü, radyo	40
5	Sağ üst kabin ısıtıcısı (Cabriolet)	30
6	–	–
7	Elektromekanik park freni	30
8	–	–
9	Sağ ön kapı (pencere regülatörü, merkezi kilit, ayna, şalter, aydınlatma)	30
10	Sol üst kabin ısıtıcısı (Cabriolet)	30
11	İki kapılı modeller: sağ arka cam, Dört kapılı modeller: sağ arka kapı (pencere regülatörü, merkezi kilitleme, anahtar, ışıklar)	30
12	Cep telef10u hazırlığı	5

Siyah panel E
1	Ön sağ koltuk ısıtması	15
2	–	–
3	–	–
4	MMI	7.5
5	Radyo	5
6	Arka görüş kamerası	5
7	Arka cam ısıtıcısı (allroad)	30
8	Arka koltuk eğlencesi	5
9	–	–
10	–	–
11	–	–
12	–	–
