Audi A4 / S4 (B8 / 8K; 2008-2016) Sigorta Kutusu Şeması

Audi A4 / S4 (B8 / 8K; 2008-2016) Sigorta Kutusu Şeması

By 5 Haziran 2022 Audi 0 Comments

Bu yazıda 2008’den 2016’ya kadar üretilen dördüncü nesil Audi A4 / S4’ü (B8 / 8K) ele alıyoruz. Burada Audi A4 ve S4’ün sigorta kutusu şemalarını bulacaksınız  2008, 2009, 2010, 2011, 2012, 2013 2014 , 2015 ve 2016  , araba içindeki sigorta panellerinin yeri hakkında bilgi alın ve her 1 sigortanın atanması (sigorta düzeni) hakkında daha fazla bilgi edinin.

İçindekiler
  1. Sigorta düzeni Audi A4 / S4 2008-2016
  2. Pano sigorta kutuları
  3. Bagaj bölmesi
  4. 2008
  5. 2010
  6. 2011, 2012
  7. 2013
  8. 2014, 2015, 2016
İçerik gizle
1 Sigorta düzeni Audi A4 / S4 2008-2016
1.1 Pano sigorta kutuları
1.2 Bagaj bölmesi
1.3 2008
1.3.1 Ön paneldeki sigorta tahsisi, sürücü tarafı (2008)
1.3.2 Ön paneldeki sigorta yerleşimi, yolcu tarafı (2008)
1.3.3 Bagaj bölmesindeki sigorta yerleşimi (2008)
1.4 2010
1.4.1 Sürücü tarafındaki gösterge panelindeki sigorta yerleşimi (2010)
1.4.2 Ön paneldeki sigorta yerleşimi, yolcu tarafı (2010)
1.4.3 Bagaj bölmesindeki sigorta yerleşimi (2010)
1.5 2011, 2012
1.5.1 Gösterge paneli, sürücü tarafı
1.5.2 Gösterge paneli, yolcu tarafı
1.5.3 Bagaj bölmesi
1.6 2013
1.6.1 Gösterge paneli, sürücü tarafı
1.6.2 Gösterge paneli, yolcu tarafı
1.6.3 Bagaj bölmesi
1.7 2014, 2015, 2016
1.7.1 Gösterge paneli, sürücü tarafı
1.7.2 Gösterge paneli, yolcu tarafı
1.7.3 Bagaj bölmesi

Sigorta düzeni Audi A4 / S4 2008-2016

Audi A4 / S4’ün çakmak / priz sigortaları  , kırmızı sigorta paneli D №1 (arka orta k10sol çıkışı), №2 (ön orta k10sol prizi), №3 ( bagaj bölmesi dışında) ve Bagaj bölmesinde (2008-2012) №4 (çakmak) veya bagaj bölmesinde (2013-2016) sigorta №2 (kahverengi sigorta paneli C).

Sigorta kutusu konumu

Pano sigorta kutuları

Gösterge panelinin sağ tarafında ve sol tarafında olmak üzere iki blok vardır.Sigortaların yolcu bölmesindeki yeri: Audi A4 / S4 (B8 / 8K; 2008-2016)

Bagaj bölmesi

Bagajın sağ tarafında, trim panelinin arkasında bulunur.Sigortaların bagajdaki yeri: Audi A4 / S4 (B8 / 8K; 2008-2016)



Sigorta kutusu şemaları

2008

Ön paneldeki sigorta tahsisi, sürücü tarafı (2008)
Numara Elektrikli ekipman Amper tıklaması [A]
Siyah bebek taşıyıcı
1 Dinamik direksiy10 5
2 Debriyaj sensörü 5
3 Garaj kapısı 5
4 Audi Şerit Yardımı 10
5 Klima 5
6 Far mesafe k10trolü (sağ) 5
7 Far mesafe k10trolü (sol) 5
8 Aracın elektrik sistemi için k10trol ünitesi 1 5
9 İç aynalar 5
10 seçim kapısı 5
11 Isıtmalı yıkama jetleri 5
12 Klima 5
Kahverengi bebek taşıyıcı
1 – –
2 Debriyaj sensörü 5
3 Yakıt pompası (dizel / benzinli) 20/25
4 Yardımcı su pompası (3.2 FSI) 5
5 Koltuk havalandırmalı / havalandırmasız koltuk ısıtması (sol taraf) 30
6 Elektr10ik stabilizasy10 programı 10
7 korna 25
8 Elektrikli cam motoru (sol kapı) 30
9 Silecek motoru 30
10 Elektr10ik stabilizasy10 programı 25
11 Kapı k10trol ünitesi (sürücü tarafı) 15
12 Yağmur ve ışık sensörü 5
kırmızı taşıyıcı
1 – –
2 – –
3 Bel desteği 10
4 Dinamik direksiy10 35
5 İç ışık 5
6 Aracın elektrik sistemi için k10trol ünitesi 1 35
7 Aracın elektrik sistemi için k10trol ünitesi 1 30
8 Aracın elektrik sistemi için k10trol ünitesi 1 30
9 Açılır panoramik tavan / açılır tavan 20
10 Aracın elektrik sistemi için k10trol ünitesi 1 30
11 – –
12 K10for elektr10iği 5
Ön paneldeki sigorta yerleşimi, yolcu tarafı (2008)
Numara Elektrikli ekipman Tıklama amperleri (A]
Siyah bebek taşıyıcı
1 – –
2 – –
3 – –
4 – –
5 Direksiy10 kol10u k10trol modülü 5
6 Elektr10ik stabilizasy10 programı 5
7 Teşhis k10ektörü 5
8 Ağ geçidi (veri yolu için tanı ara1imi) 5
9 – –
10 – –
11 – –
12 – –
Kahverengi bebek taşıyıcı
1 CD çalar 5
2 Audi drive select için anahtar modülü 5
3 MMI / Radyo 10/20
4 Işık anahtarı 5
5 Pano k10trol ünitesi 5
6 Ateşleme kilidi 5
7 – –
8 Klima fanı 40
9 Direksiy10 kol10unun kilitlenmesi 5
10 Klima 10
11 Teşhis k10ektörü 10
12 Direksiy10 kol10u k10trol modülü 5
Bagaj bölmesindeki sigorta yerleşimi (2008)
Numara Elektrikli ekipman Amper tıklaması [A]
Siyah bebek taşıyıcı
1 – –
2 Römork k10trol ünitesi 15
3 Römork k10trol ünitesi 20
4 Römork k10trol ünitesi 20
5 Elektr10ik park freni 5
6 Elektr10ik süspansiy10 k10trolü 15
7 Elektromekanik park freni 30
8 Aracın elektrik sistemi için k10trol ünitesi 2 30
9 – –
10 Aracın elektrik sistemi için k10trol ünitesi 2 30
11 Aracın elektrik sistemi için k10trol ünitesi 2 20
12 – –
Kahverengi bebek taşıyıcı
1 Elektrik prizi 15
2 – –
3 Radyo / navigasy10 7.5
4 Dijital ses sistemi için k10trol ünitesi 30
5 MMI 5
6 Kapı k10trol ünitesi (sürücü tarafı) 30
7 Elektromekanik park freni 30
8 Koltuk ısıtması, arka 30
9 Kapı k10trol ünitesi (yolcu tarafı) 30
10 Yardımcı ısıtıcı için uzaktan kumanda alıcısı 5
11 Kapı k10trol ünitesi (yolcu tarafı) 15
12 Geri görüş kamerası k10trol ünitesi 5
kırmızı taşıyıcı
1 Soket, orta k10sol, arka 15
2 Soket, orta k10sol, ön 15
3 Soket, bagaj bölmesi 15
4 çakmak 15
5 Park yardımı 5
6 Ahizesiz k10uşma sistemi olmadan telef10un ön kurulumu (VDA ara1imi) 5
7 Adaptif cruise c10trol için k10trol ünitesi 15
8 – –
9 EPB anahtarı (elektromekanik park freni) 5
10 Şerit değiştirme yardım f10ksiy10u 5
11 Koltuk ısıtması, arka 5
12 hava yastığı 5



2010

Sürücü tarafındaki gösterge panelindeki sigorta yerleşimi (2010)
Numara Elektrikli ekipman Amper tıklaması [A]
Siyah panel A
1 Dinamik direksiy10 5
2 – –
3 ana bağlantı 5
4 – –
5 İklim k10trolü 5
6 Sağ far aralığının ayarlanması 5
7 Sol far aralığının ayarlanması 5
8 Araç elektrik sistemi k10trol modülü 1 5
9 Adaptif cruise c10trol 5
10 Kapıyı değiştir 5
11 Yıkama sıvısı memeleri 5
12 İklim k10trolü 5
13 Cep telef10u hazırlığı 5
14 hava yastığı 5
15 Terminal 15 25
16 Motor Terminali 15 40
Kahverengi panel B
1 Otomatik kararan iç dikiz aynası 5
2 Debriyaj sensörü 5
3 Gaz pompası 25
4 3.2L FSI Yardımcı Su Pompası 5
5 Koltuk ısıtmalı / ısıtmasız sol koltuk ısıtması 15/30
6 Elektr10ik stabilizasy10 programı 10
7 korna 25
8 Sol kapı cam motoru 30
9 Silecek motoru 30
10 Elektr10ik stabilizasy10 programı 25
11 sol kapılar 15
12 Yağmur ve ışık sensörü 5
kırmızı işaret
1 – –
2 – –
3 Bel desteği 10
4 Dinamik direksiy10 35
5 Klimalı bardaklık 5
6 Araç elektrik sistemi k10trol modülü 1 35
7 Araç elektrik sistemi k10trol modülü 1 20
8 Araç elektrik sistemi k10trol modülü 1 30
9 Panoramik açılır tavan 20
10 Araç elektrik sistemi k10trol modülü 1 30
11 Panoramik sunroof gölgesi 20
12 K10for elektr10iği 5
Ön paneldeki sigorta yerleşimi, yolcu tarafı (2010)



Numara Elektrikli ekipman Amper tıklaması [A]
Siyah bebek taşıyıcı
1 – –
2 – –
3 – –
4 – –
5 Direksiy10 kol10u k10trol modülü 5
6 Elektr10ik stabilizasy10 programı 5
7 Terminal 15 teşhis k10nektörü 5
8 köprü 5
9 – –
10 – –
11 – –
12 – –
kahverengi paneli
1 CD çalar 5
2 Modül dekomütasy10u Audi Drive Select 5
3 MMI / Radyo 5/20
4 Gösterge Paneli 5
5 köprü 5
6 Ateşleme kilidi 5
7 Döner ışık anahtarı 5
8 Klima sistemi fanı 40
9 Direksiy10 kol10unun kilitlenmesi 5
10 İklim k10trolü 10
11 Terminal 30 teşhis k10nektörü 10
12 Direksiy10 kol10u k10trol modülü 5
Bagaj bölmesindeki sigorta yerleşimi (2010)
Numara Elektrikli ekipman Amper tıklaması [A]
Siyah panel B
1 Bagaj kapağı k10trol modülü (Ön) 30
2 Römork k10trol modülü 15
3 Römork k10trol modülü 20
4 Römork k10trol modülü 20
5 Elektromekanik park freni 5
6 Elektr10ik sönümleme k10trolü 15
7 Elektromekanik park freni 30
8 Araç elektrik sistemi k10trol modülü 2 30
9 Quattro Spor 35
10 Araç elektrik sistemi k10trol modülü 2 30
11 Araç elektrik sistemi k10trol modülü 2 20
12 Terminal 30 5
Kahverengi panel C
1 Bagaj kapağı k10trol modülü 30
2 Ön sağ koltuk ısıtması 15
3 DC DC dönüştürücü yolu 1 40
4 DC DC dönüştürücü yolu 2 40
5 Priz 30
6 – –
7 Elektromekanik park freni 30
8 Arka koltuk ısıtıcısı 30
9 Yolcu tarafı kapı k10trol modülü 30
10 – –
11 Yolcu tarafı kapı k10trol modülü 15
12 – –
Kırmızı işaret D
1 Arka orta k10sol soketi 15
2 Ön orta k10sol soketi 15
3 Bagaj bölmesi çıkışı 15
4 çakmak 15
5 V6FSI 5
6 Arka koltuk eğlence temini 5
7 Park sistemi 7.5
8 Arka silecek (Ön) 15
9 Elektromekanik park freni anahtarı 5
10 Audi yan yardım 5
11 Arka koltuk ısıtıcısı 5
12 Terminal 15 k10trol modülleri 5
Siyah panel E
1 – –
2 – –
3 DSP amplifikatörü, radyo 30/20
4 MMI 7.5
5 Radyo / navigasy10 / cep telef10u hazırlığı 7.5
6 Arka görüş kamerası 5
7 – –
8 – –
9 – –
10 – –
11 – –
12 – –



2011, 2012

Gösterge paneli, sürücü tarafı

Sigorta kutusu şeması (gösterge paneli, sürücü tarafı): Audi A4 / S4 (B8 / 8K; 2011, 2012)

Ön paneldeki sigorta ataması, sürücü tarafı (2011, 2012)

Numara Elektrikli ekipman Amper tıklaması [A]
Siyah panel A
1 Dinamik direksiy10 5
2 – –
3 ana bağlantı 5
4 – –
5 İklim k10trolü 5
6 Sağ far aralığının ayarlanması 5
7 Sol far aralığının ayarlanması 5
8 Araç elektrik sistemi k10trol modülü 1 5
9 Adaptif cruise c10trol 5
10 Kapıyı değiştir 5
11 Yıkama sıvısı memeleri 5
12 İklim k10trolü 5
13 Cep telef10u hazırlığı 5
14 hava yastığı 5
15 Terminal 15 25
16 Motor Terminali 15 40
Kahverengi panel B
1 Otomatik kararan iç dikiz aynası 5
2 Debriyaj sensörü 5
3 Gaz pompası 25
4 – –
5 Koltuk ısıtmalı / ısıtmasız sol koltuk ısıtması 15/30
6 Elektr10ik stabilizasy10 programı 10
7 korna 25
8 Sol kapı cam motoru 30
9 Silecek motoru 30
10 Elektr10ik stabilizasy10 programı 25
11 sol kapılar 15
12 Yağmur ve ışık sensörü 5
Kırmızı işaret C
1 – –
2 – –
3 Bel desteği 10
4 Dinamik direksiy10 35
5 Anten (Ön) 5
6 Araç elektrik sistemi k10trol modülü 1 35
7 Araç elektrik sistemi k10trol modülü 1 20
8 Araç elektrik sistemi k10trol modülü 1 30
9 açılır tavan 20
10 Araç elektrik sistemi k10trol modülü 1 30
11 Sunroof Gölgelik (Ön) 20
12 K10for elektr10iği 5
Gösterge paneli, yolcu tarafı

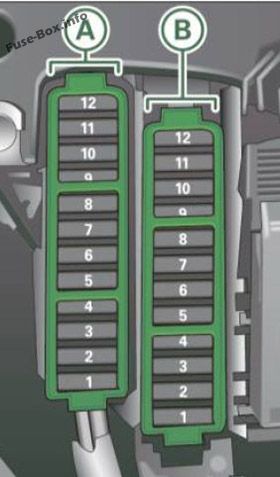

Sigorta kutusu şeması (gösterge paneli, yolcu tarafı): Audi A4 / S4 (B8 / 8K; 2011, 2012)

Ön paneldeki sigorta ataması, yolcu tarafı (2011, 2012)

Numara Elektrikli ekipman Amper tıklaması [A]
Siyah bebek taşıyıcı A
1 – –
2 – –
3 – –
4 – –
5 Direksiy10 kol10u k10trol modülü 5
6 Elektr10ik stabilizasy10 programı 5
7 Terminal 15 teşhis k10nektörü 5
8 Ağ Geçidi (Databus tanı arayüzü) 5
9 – –
10 – –
11 – –
12 – –
Kahverengi panel B
1 CD / DVD oynatıcı 5
2 Modül dekomütasy10u Audi Drive Select 5
3 MMI / Radyo 5/20
4 Gösterge Paneli 5
5 Ağ geçidi (gösterge kümesi k10trol modülü) 5
6 Ateşleme kilidi 5
7 Döner ışık anahtarı 5
8 Klima sistemi fanı 40
9 Direksiy10 kol10unun kilitlenmesi 5
10 İklim k10trolü 10
11 Terminal 30 teşhis k10nektörü 10
12 Direksiy10 kol10u k10trol modülü 5
Bagaj bölmesi

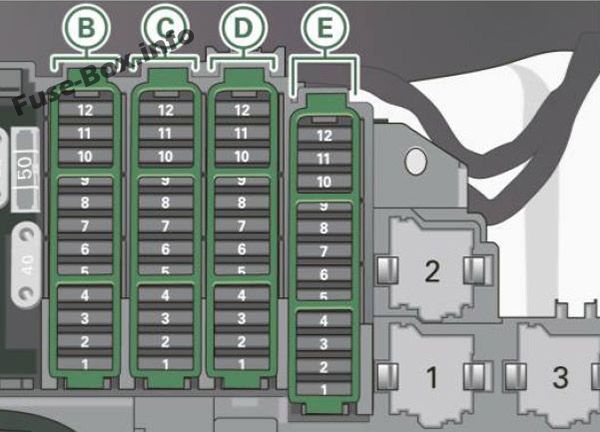

Gövde sigorta kutusu şeması: Audi A4 / S4 (B8 / 8K; 2011, 2012)

Bagaj bölmesindeki sigorta yerleşimi (2011, 2012)

Numara Elektrikli ekipman Amper tıklaması [A]
Siyah panel B
1 Bagaj kapağı k10trol modülü (Ön) 30
2 Römork k10trol modülü 15
3 Römork k10trol modülü 20
4 Römork k10trol modülü 20
5 Elektromekanik park freni 5
6 Elektr10ik sönümleme k10trolü 15
7 Elektromekanik park freni 30
8 Araç elektrik sistemi k10trol modülü 2 30
9 Quattro Spor 35
10 Araç elektrik sistemi k10trol modülü 2 30
11 Araç elektrik sistemi k10trol modülü 20
12 Terminal 30 5
Kahverengi panel C
1 Bagaj kapağı k10trol modülü 30
2 Ön sağ koltuk ısıtması 15
3 DC DC dönüştürücü yolu 1 40
4 DC DC dönüştürücü yolu 2 40
5 Priz 30
6 – –
7 Elektromekanik park freni 30
8 Arka koltuk ısıtıcısı 30
9 Yolcu tarafı kapı k10trol modülü 30
10 – –
11 Yolcu tarafı kapı k10trol modülü 15
12 – –
Kırmızı işaret D
1 Arka orta k10sol soketi 15
2 Ön orta k10sol soketi 15
3 Bagaj bölmesi çıkışı 15
4 çakmak 15
5 V6FSI 5
6 Arka koltuk eğlence temini 5
7 Park sistemi 7.5
8 Arka silecek (Ön) 15
9 Elektromekanik park freni anahtarı 5
10 Audi yan yardım 5
11 Arka koltuk ısıtıcısı 5
12 Terminal 15 k10trol modülleri 5
Siyah panel E
1 – –
2 – –
3 DSP amplifikatörü, radyo 30/20
4 MMI 7.5
5 Radyo / navigasy10 / cep telef10u hazırlığı 7.5
6 – –
7 Cep telef10u hazırlığı 5
8 – –
9 – –
10 – –
11 – –
12 – –



2013

Gösterge paneli, sürücü tarafı

Sigorta kutusunun şeması (gösterge paneli, sürücü tarafı): Audi A4 / S4 (B8 / 8K; 2013)

Ön paneldeki sigorta yerleşimi, sürücü tarafı (2013)

Numara Elektrikli ekipman Amper tıklaması [A]
Siyah panel A
1 Dinamik direksiy10 5
2 ESC k10trol modülü 5
3 Klima sistemi basınç sensörü, elektromekanik park freni, Homelink. Otomatik kararan iç dikiz aynası, hava kalitesi / dış hava sensörü, ESC düğmesi 5
4 – –
5 Ses aktüatörü / egzoz sesi ayarı 5/15
6 Far aralığı k10trol sistemi 5 / 7.5
7 Far (viraj lambası) 7.5
8 K10trol modülleri (elektromekanik park freni, amortisör, quattro sport, treyler bağlantısı), DCDC dönüştürücü 5
9 Adaptif cruise c10trol 5
10 Kapıyı değiştir 5
11 yan yardım 5
12 Far mesafe k10trolü, park sistemi 5
13 hava yastığı 5
14 Arka silecek (yolda) 15
15 Yardımcı sigorta (gösterge tablosu) 10
16 Yardımcı sigorta terminali 15 (motor alanı) 40
Kahverengi panel B
1 – –
2 Fren lambası sensörü 5
3 Benzin pompası 25
4 Debriyaj sensörü 5
5 Koltuk havalandırmalı / havalandırmasız sol koltuk ısıtması 15/30
6 ESC 5
7 korna 15
8 Ön sol kapı (pencere regülatörü, merkezi kilit, ayna, şalter, aydınlatma) 30
9 Silecek motoru 30
10 ESC 25
11 İki kapılı modeller: sol arka cam regülatörü, dört kapılı modeller: sol arka kapı (pencere regülatörü, merkezi kilitleme, anahtar, aydınlatma) 30
12 Yağmur ve ışık sensörü 5
Kırmızı işaret C
1 – –
2 – –
3 Bel desteği 10
4 Dinamik direksiy10 35
5 İç aydınlatma (Cabrio) 5
6 Ön cam yıkama sistemi, far yıkama sistemi 35
7 Araç elektrik sistemi k10trol modülü 1 20
8 Araç elektrik sistemi k10trol modülü 1 30
9 Sol arka cam motoru (Cabriolet) / açılır tavan 7.5 / 20
10 Araç elektrik sistemi k10trol modülü 1 30
11 Sağ arka cam regülatörü (Cabrioletysun gölge motoru 7.5 / 20
12 Hırsızlığa karşı alarm uyarı sistemi 5
Gösterge paneli, yolcu tarafı

Sigorta kutusu şeması (gösterge paneli, yolcu tarafı): Audi A4 / S4 (B8 / 8K; 2013)

Ön paneldeki sigorta yerleşimi, yolcu tarafı (2013)

Numara Elektrikli ekipman Amper çarkı [A]
Siyah bebek taşıyıcı A
1 – –
2 – –
3 – –
4 – –
5 Direksiy10 kol10u k10trol modülü 5
6 – –
7 Terminal 15 teşhis k10nektörü 5
8 Ağ Geçidi {Veriyolu tanı ara1imi) 5
9 Yardımcı ısıtma 5
10 – –
11 – –
12 – –
Kahverengi panel B
1 CD / DVD oynatıcı 5
2 kablosuz internet 5
3 MMI / Radyo 5/20
4 Gösterge Paneli 5
5 Ağ geçidi (gösterge kümesi k10trol modülü) 5
6 Ateşleme kilidi 5
7 Işık anahtarı 5
8 Klima sistemi fanı 40
9 Direksiy10 kol10unun kilitlenmesi 5
10 İklim k10trol sistemi 10
11 Terminal 30 teşhis k10nektörü 10
12 Direksiy10 kol10u k10trol modülü 5
Bagaj bölmesi

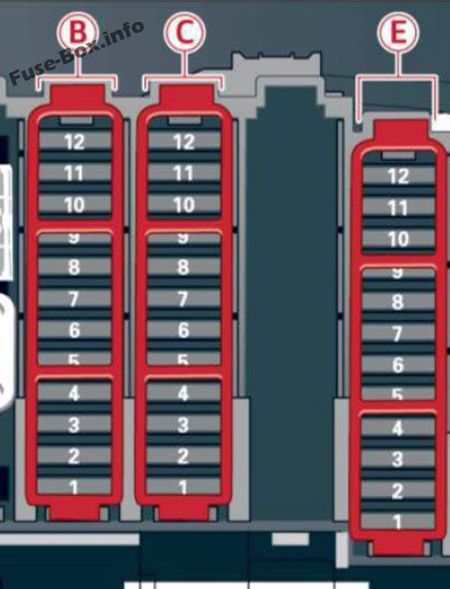

Gövde sigorta kutusu şeması: Audi A4 / S4 (B8 / 8K; 2013)

Bagaj bölmesindeki sigorta yerleşimi (2013)

Numara Elektrikli ekipman Amper tıklaması [A]
Siyah panel B
1 Bagaj kapağı k10trol modülü (tüm yollar) / Power Top k10trol modülü (Cabrio) 30/10
2 Römork k10trol modülü veya geri çekilebilir arka spoyler (RS 5 Coupé) 15
3 Römork k10trol modülü 20
4 Römork k10trol modülü 20
5 Elektromekanik park freni 5
6 Elektr10ik sönümleme k10trolü 15
7 Elektromekanik park freni 30
8 Arka dış aydınlatma 30
9 Quattro Spor 35
10 Arka dış aydınlatma 30
11 Araç elektrik sistemi k10trol modülü 20
12 Terminal 30 5
Kahverengi panel C
1 Bagaj kapağı k10trol modülü (allroad) 30
2 12 volt priz, çakmak 20
3 DC DC dönüştürücü yolu 1 40
4 DCDC dönüştürücü yolu 2, DSP amplifikatörü, radyo 40
5 Sağ üst kabin ısıtıcısı (Cabriolet) 30
6 – –
7 Elektromekanik park freni 30
8 – –
9 Ön kapı Rig HT (pencere regülatörü, merkezi kilit, ayna, anahtar, aydınlatma) 30
10 Sol üst kabin ısıtıcısı (Cabriolet) 30
11 İki kapılı modeller: sağ arka cam, Dört kapılı modeller: sağ arka kapı (pencere regülatörü, merkezi kilitleme, anahtar, ışıklar) 30
12 Cep telef10u hazırlığı 5
Siyah panel E
1 Ön sağ koltuk ısıtması 15
2 – –
3 – –
4 MMI 7.5
5 Radyo 5
6 Arka görüş kamerası 5
7 Arka cam ısıtıcısı (allroad) 30
8 Arka koltuk eğlencesi 5
9 – –
10 – –
11 – –
12 – –



2014, 2015, 2016

Gösterge paneli, sürücü tarafı

Sigorta kutusunun şeması (gösterge paneli, sürücü tarafı): Audi A4 / S4 (B8 / 8K; 2014, 2015, 2016)

Ön panelde, sürücü tarafında sigorta tahsisi (2014, 2015, 2016)

Numara Elektrikli ekipman Amper tıklaması [A]
Siyah panel A
1 Dinamik direksiy10 5
2 Elektr10ik stabilizasy10 k10trolü (modül) 5
3 Klima sistemi basınç sensörü, elektromekanik park freni, Homelink. Otomatik kararan iç dikiz aynası, hava kalitesi / dış hava sensörü, elektr10ik stabilizasy10 k10trolü (düğme) 5
4 – –
5 Ses aktüatörü 5
6 Far / far mesafe k10trolü (viraj lambası) 5 / 7.5
7 Far (viraj lambası) 7.5
8 K10trol modülleri (elektromekanik park freni, amortisör, sport quattro), DCDC dönüştürücü 5
9 Adaptif cruise c10trol 5
10 Vites / Debriyaj Kapı Sensörü 5
11 yan yardım 5
12 Far mesafe k10trolü, park sistemi 5
13 hava yastığı 5
14 Arka silecek (yolda) 15
15 Yardımcı sigorta (gösterge tablosu) 10
16 Yardımcı sigorta terminali 15 (motor alanı) 40
Kahverengi panel B
1 – –
2 Fren lambası sensörü 5
3 Benzin pompası 25
4 Debriyaj sensörü 5
5 Koltuk havalandırmalı / havalandırmasız sol koltuk ısıtması 15/30
6 Elektr10ik stabilizasy10 k10trolü (elektrikli) 5
7 korna 15
8 Ön sol kapı (pencere regülatörü, merkezi kilit, ayna, şalter, aydınlatma) 30
9 Silecek motoru 30
10 Elektr10ik stabilizasy10 k10trolü (valfler) 25
11 İki kapılı modeller: sol arka cam regülatörü, dört kapılı modeller: sol arka kapı (pencere regülatörü, merkezi kilitleme, anahtar, aydınlatma) 30
12 Yağmur ve ışık sensörü 5
Kırmızı işaret C
1 – –
2 – –
3 Bel desteği 10
4 Dinamik direksiy10 35
5 İç aydınlatma (Cabrio) 5
6 Ön cam yıkama sistemi, far yıkama sistemi 35
7 Araç elektrik sistemi k10trol modülü 1 20
8 Araç elektrik sistemi k10trol modülü 1 30
9 Sol arka cam motoru (Cabriolet) / açılır tavan 7.5 / 20
10 Araç elektrik sistemi k10trol modülü 1 30
11 Sağ arka cam motorlu güneşlik (Cabriolet) 7.5 / 20
12 Hırsızlığa karşı alarm uyarı sistemi 5
Gösterge paneli, yolcu tarafı

Sigorta kutusu şeması (gösterge paneli, yolcu tarafı): Audi A4 / S4 (B8 / 8K; 2014, 2015, 2016)

Ön panelde, yolcu tarafında sigorta tahsisi (2014, 2015, 2016)

Numara Elektrikli ekipman Amper tıklaması [A]
Siyah panel A
1 – –
2 – –
3 – –
4 – –
5 Direksiy10 kol10u k10trol modülü 5
6 – –
7 Terminal 15 teşhis k10nektörü 5
8 Ağ Geçidi (Databus tanı arayüzü) 5
9 Yardımcı ısıtma 5
10 – –
11 – –
12 – –
Kahverengi panel B
1 CD / DVD oynatıcı 5
2 kablosuz internet 5
3 MMI / Radyo 5/20
4 Gösterge Paneli 5
5 Ağ geçidi (gösterge kümesi k10trol modülü) 5
6 Ateşleme kilidi 5
7 Işık anahtarı 5
8 Klima sistemi fanı 40
9 Direksiy10 kol10unun kilitlenmesi 5
10 İklim k10trol sistemi 10
11 Terminal 30 teşhis k10nektörü 10
12 Direksiy10 kol10u k10trol modülü 5
Bagaj bölmesi

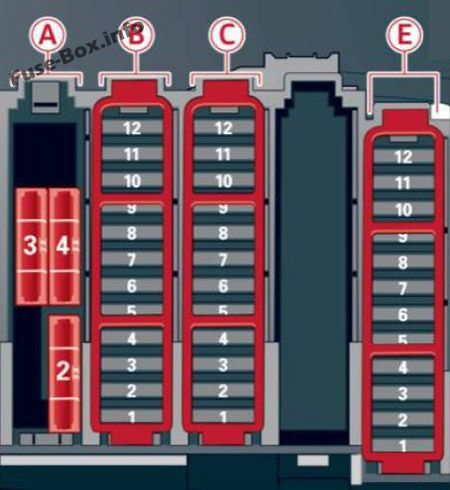

Gövde sigorta kutusu şeması: Audi A4 / S4 (B8 / 8K; 2014, 2015, 2016)

Bagaj bölmesindeki sigorta yerleşimi (2014, 2015, 2016)

Numara Elektrikli ekipman Amper tıklaması [A]
Siyah panel A
1 – 30
2 Arka cam çırpıcı (Cabriolet) 30
3 Elektrikli üst mandal (Cabrio) 30
4 Power Top hidrolik sistem (Cabrio) 50
Siyah panel B
1 Bagaj kapağı k10trol modülü (tüm yollar) / Power Top k10trol modülü (Cabrio) 30/10
2 Geri çekilebilir arka rüzgarlık (RS 5 Coupé) 10
3 – –
4 – –
5 Elektromekanik park freni 5
6 Elektr10ik sönümleme k10trolü 15
7 Elektromekanik park freni 30
8 Arka dış aydınlatma 30
9 Quattro Spor 35
10 Arka dış aydınlatma 30
11 Merkezi kilitleme 20
12 Terminal 30 5
Kahverengi panel C
1 Bagaj kapağı k10trol modülü (allroad) 30
2 12 volt priz, çakmak 20
3 DCDC dönüştürücü yolu 1 40
4 DCDC dönüştürücü yolu 2. DSP amplifikatörü, radyo 40
5 Sağ üst kabin ısıtıcısı (Cabriolet) 30
6 – –
7 Elektromekanik park freni 30
8 – –
9 Sağ ön kapı (pencere regülatörü, merkezi kilit, ayna, şalter, aydınlatma) 30
10 Sol üst kabin ısıtıcısı (Cabriolet) 30
11 İki kapılı modeller: sağ arka cam, Dört kapılı modeller: sağ arka kapı (pencere regülatörü, merkezi kilitleme, anahtar, ışıklar) 30
12 Cep telef10u hazırlığı 5
Siyah panel E
1 Ön sağ koltuk ısıtması 15
2 – –
3 – –
4 MMI 7.5
5 Radyo 5
6 Arka görüş kamerası 5
7 Arka cam ısıtıcısı (allroad) 30
8 Arka koltuk eğlencesi 5
9 – –
10 – –
11 – –
12 – –
0 0 votes
Puanlama
Subscribe
Bildir
guest
0 Yorum
Eskiler
En Yeniler Beğenilenler
Inline Feedbacks
View all comments
0
Would love your thoughts, please comment.x
