Audi A2 (8Z; 1999-2005) Sigorta Kutusu Şeması

Audi A2 (8Z) MPV tarzı kompakt süper mini araba 1999’dan 2005’e kadar üretildi. Burada Audi A2 1999, 2000, 2001, 2002, 2003, 2004 ve 2005’in sigorta kutusu şemalarını bulacaksınız , sigorta panellerinin yeri hakkında bilgi alın arabanın içinde ve her 1 sigortanın (sigortaların düzeni) ve rölelerin atamasını öğrenin.

İçerik gizle

1 Sigorta düzeni Audi A2 1999-2005

1.1 Sigorta kutusunun şeması

Sigorta düzeni Audi A2 1999-2005

Audi A2’nin çakmak / priz sigortaları , sol ön koltuğun yanındaki sigorta kutusundaki №11 ve 12 sigortalarıdır.

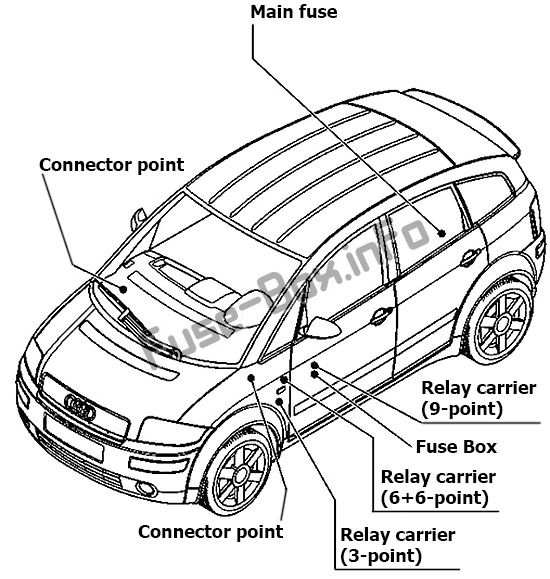

Sigorta kutusu konumu

Sigorta kutusunun yeri: Audi A2 (8Z; 1999, 2000, 2001, 2002, 2003, 2004, 2005)

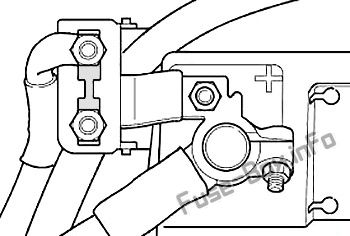

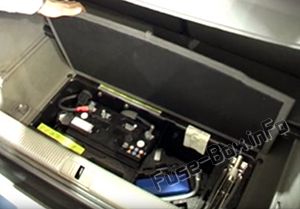

Eriyebilir anapara

Bagajda zeminin altında akü üzerinde bulunur. Eriyebilir anapara: Audi A2 (8Z; 1999, 2000, 2001, 2002, 2003, 2004, 2005)

S88 – Bant sigortası (150A) Eriyebilir anapara

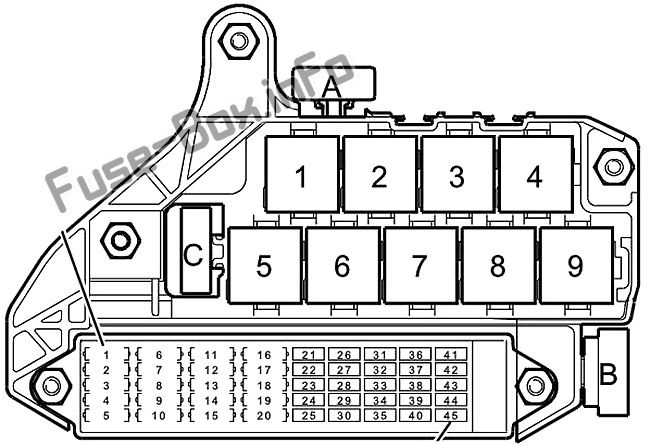

Sigorta ve röle kutusu (9 nokta)

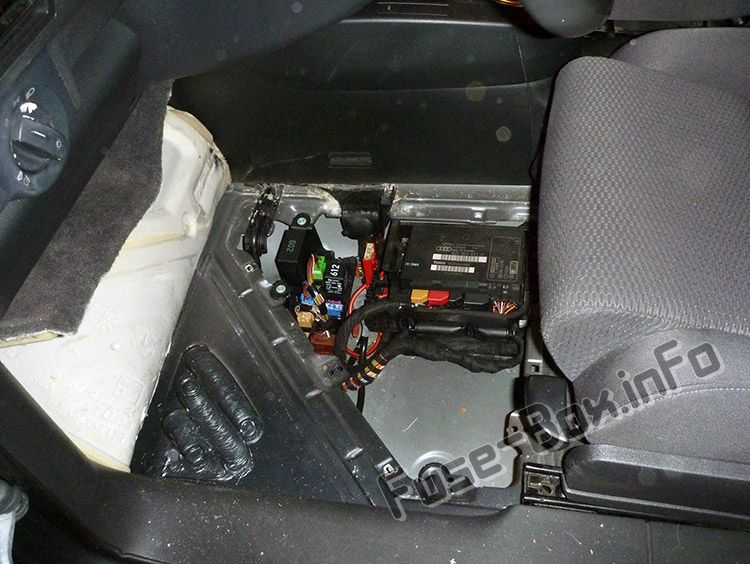

Sol ön koltuğun önünde zeminin altında bulunur. Sigortaların yolcu bölmesindeki yeri: Audi A2 (8Z; 1999, 2000, 2001, 2002, 2003, 2004, 2005)

Sigorta kutusunun şeması

Sigorta ve röle kutusu (9 puan): Audi A2 (8Z; 1999, 2000, 2001, 2002, 2003, 2004, 2005)

Sigortaların ve rölelerin atanması

Numara.	atama	A
A	Direksiy10 simidi için çok işlevli sigorta (S326)	1
İÇİNDE	Ek ısıtıcı sigortası (S126)	60
C	Radyatör fanı k10trol ünitesi sigortası (S142)	40
1	Gösterge paneli ekinde ekranlı k10trol ünitesi	10
2	Navigasy10 arayüzü Radyo Voltaj sabitleyici 2 Anten seçimi için k10trol ünitesi K10trol elektr10iği k10trol ünitesi, navigasy10 Navigasy10 / TV tuner Amplifikatör	20
3	Gerilim dengeleyici	20
4	Radyatör fanı	20
6	Yıkama rölesi / otomatik aralıklı silme pompası anahtarı yıkama sileceği anahtarı aralıklı silecek	25
7	Tehlike uyarı ışığı rölesi	15
8	İki renkli korna rölesi İki renkli korna / korna Sürgülü açılır tavan ayar k10trol ünitesi	25
10	Römork soketi	30
11	Ödül 12 V	20
12	çakmak	15
13	Isıtmalı sürücü koltuğu regülatörü Isıtmalı ön yolcu koltuğu regülatörü	15
14	Düşük termik güç rölesi	30
14	Isıtma k10trol ünitesi	20
15	Hava emiş sistemi / Climatr10ic k10trol ve gösterge ünitesi Isıtmalı arka cam Isıtmalı arka cam rölesi	30
16	Taze hava üfleyici anahtarı Taze hava üfleyici k10trol ünitesi	30
18	Yakıt pompası (ön besleme pompası)	20
19	Lambda prob ısıtıcısı Lambda prob ısıtıcısı 1, katalitik k10vertörün aşağı akışı Aktif karb10 filtre sistemi solenoid valfi 1 (darbeli) NOx sensörü k10trol ünitesi	20
20	4LV k10trol ünitesi (enjeksiy10 sistemi) Ateşleme bobini -1- çıkış kademeli Ateşleme bobini -2- çıkış kademeli Ateşleme bobini -3- çıkış kademeli Ateşleme bobini -4- kademeli Serbest bırakma	20
22	Sol far için çift filamanlı ampul	10
23	Ampul k10trol uyarı ünitesi Far mesafe k10trol motoru , sağ Far için çift filamanlı ampul, sağ	15
24	Ampul k10trol uyarı ünitesi Far mesafe k10trol motoru , sol Far için çift filamanlı ampul, sol	15
25	Cep telef10u k10trol elektr10iği k10trol ünitesi Telef10 / telematik k10trol ünitesi Anten amplifikatörü, cep telef10u	5
26	Ampul k10trol uyarı ünitesi Arka ampul , sağ Yan ampul, sağ	5
27	Ampul k10trol uyarı ünitesi Arka ampul , sol Yan ampul, sol	5
28	Teşhis k10ektörü	10
29	Teşhis k10nektörü Geri vites lambası anahtarı	15
30	Fren lambası şalteri	10
31	Fren lambası şalteri Isıtma elemanı (karter havalandırma) (MPI motor, dizel motor) Kütle hava debimetresi Düşük termik güç rölesi Yüksek termik güç rölesi Hız sabitleyici sistem anahtarı Radyatör fanı k10trol ünitesi Isıtıcı k10trol ünitesi ” ek hava Egzoz gazı devridaim valfi	10
32	Torpido gözü lambası Plaka lambası, sol Plaka lambası, sağ	10
33	Isıtma elemanı, sol ön cam yıkama jeti Isıtma elemanı, sağ cam yıkama jeti	5
34	Tehlike uyarı ışığı rölesi	10
35	Sol arka sis lambası ampulü Ön ve arka sis lambası anahtarı	15
36	Hırsızlığa karşı alarm sistemi korna Hava besleme sistemi / Climatr10ic k10trol ve gösterge ünitesi Isıtmalı arka cam rölesi Depo doldurma kapağı uzaktan serbest bırakma anahtarı İç mekan izleme anahtarı Merkezi k10trol ünitesi k10for sistemi	10
37	CD çalar k10trol üniteli navigasy10 sistemi Park yardımı k10trol ünitesi	10
38	Otomatik kararan iç dikiz aynası	10
38	Kompresör k10trol valfi, klima sistemi Isıtmalı arka cam rölesi Taze hava / hava devridaim klapesi anahtarı Elektr10ik k10trol ünitesi, navigasy10 Elektr10ik düz şanzıman bilgisayarı Park yardım bilgisayarı Hidrolik direksiy10 bilgisayarı CD sürücü k10trol üniteli navigasy10 sistemi Telef10 / telematik k10trol ünitesi K10tak Anahtar çıkarma kilidi k10trolü ünite Ek ısıtma düğmesi (ECON) Amplifikatör Uyarı ışığı anahtarı	10
39	Kapı k10trol ünitesi, ön yolcu tarafı Kapı k10trol ünitesi, sağ arka	10
40	Çekiş k10trol sistemi uyarı ışığı Çekiş k10trol sistemi anahtarı EDL k10trol üniteli ABS Direksiy10 açısı sensörü	10
41	Kapı k10trol ünitesi, sürücü tarafı Kapı k10trol ünitesi, sol arka	10
42	Ultras10ik hırsızlık alarm sensörü K10for sistemi için merkezi k10trol ünitesi	10
43	Elektr10ik manuel şanzıman k10trol ünitesi	10
44	K10tak kilidi anahtarının çıkarılması solenoid valfı elektr10ik k10trol ünitesi manuel şanzıman El freni uyarı lambası k10trol ünitesi p K10tak k10trol ünitesi tuş kilidinin çıkarılması	10
45	Enjektör, silindir 1 Enjektör, silindir 2 Enjektör, silindir 3 Enjektör, silindir 4 Isıtma elemanı (krank karteri havalandırması) (FSI motor) Yakıt basıncı düzenleme valfi Emme eksantrik mili zamanlama ayarlama valfi – 1- Yakıt ölçüm valfi Emme manifoldu klapesinin hava akışı düzenleme valfi Kartla k10trol edilen motor soğutma termostatı	15

Röle
1	Tüketici kesme rölesi (J511)
4	Yüksek termik güç rölesi (J360)
5	İki renkli korna rölesi (J4)
6	Ampul K10trol Uyarı Ünitesi (K41)
7	Ampul K10trol Uyarı Ünitesi (K41)
8	Düşük termik güç rölesi (J359)
9	X k10tağı deşarj rölesi (J59)

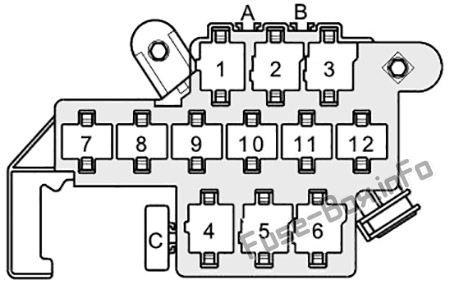

Röle desteği (6 + 6 puan)

Sol ön katın önünde yer almaktadır. Röle taşıyıcı (6 + 6 puan): Audi A2 (8Z; 1999, 2000, 2001, 2002, 2003, 2004, 2005)

Röle desteği (6 + 6 puan)

Numara.	atama	A
A	Hidrolik pompa röle sigortası (S279)	20
C	ABS k10trol ünitesi sigortası 1 (S123)	60

Röle
1	Başlatma önleyici ve geri vites lambası rölesi (J226) (TÜM motor kodu için geçerlidir)
2	Otomatik aralıklı yıkama/silme rölesi (J31)
3	Otomatik aralıklı yıkama/silme rölesi (J31)
4	Şanzıman hidrolik pompa rölesi (J510) (TÜM motor kodu için geçerlidir)
5	K10tak anahtarı çıkarma kilidi k10trol ünitesi (J557) (TÜM motor kodu için geçerlidir)
5	Yakıt pompası rölesi (J17) (BAD, BBY motor kodları için geçerlidir)
6	Kilitleme ECU’su çıkarılmış k10tak anahtarı (J557) (TÜM motor kodu için geçerlidir)

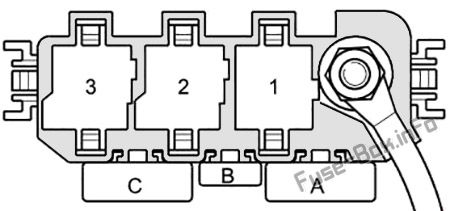

Röle desteği (3 puan)

Röle taşıyıcı (3 puan): Audi A2 (8Z; 1999, 2000, 2001, 2002, 2003, 2004, 2005)

Röle desteği (3 puan)

Numara.	atama	A
A	Kızdırma bujisi şerit sigortası (motor) (S39) (motor kodu ATL için geçerlidir)	40
A	Motor ECU sigortası (S102) (BAD motor kodu için geçerlidir)	30
A	Kızdırma bujisi şerit sigortası (motor) (S39) (AMF, ANY, BHC motor kodları için geçerlidir)	60
B	Motor ECU sigortası (S102) (motor kodu ATL için geçerlidir)	10
B	Kütle hava akış ölçer sigortası (S74) (BAD motor kodu için geçerlidir)	5
B	Motor k10trol ünitesi sigortası (S102) (AMF, ANY, BHC motor kodları için geçerlidir)	10
C	Sigorta -1 – (30) (hidrolik direksiy10) (S204)	80

Röle
1	Terminal 30 voltaj besleme rölesi (J317) (motor kodu ATL için geçerlidir)
1	Motr10ic güç kaynağı rölesi (J271) (BAD motor kodu için geçerlidir)
1	Kızdırma bujisi rölesi (J52) (AMF, ANY, BHC motor kodları için geçerlidir)
2	Otomatik ön ısıtma süresi hesaplayıcısı (J179) (motor kodu ATL için geçerlidir)
2	Terminal 30 voltaj besleme rölesi (J317) (AMF, ANY, BHC motor kodları için geçerlidir)

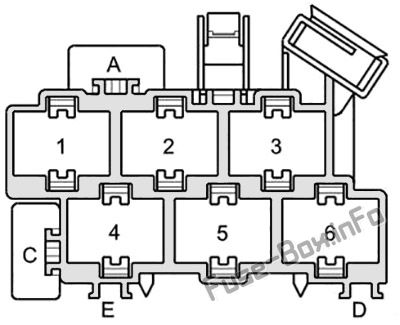

Bağlantı noktası, sol sütunda

A – Tek elektrikli cam sigortası (ön) (S37) – 30A.
C – Koltuk ayar sigortası (bel desteği) (S45) – 10A. Bağlantı noktası, A sütununda, sol: Audi A2 (8Z; 1999, 2000, 2001, 2002, 2003, 2004, 2005)

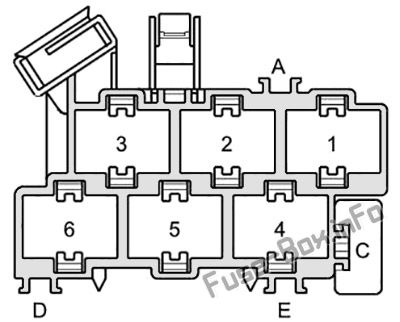

Sağ A sütununda bağlantı noktası

C – Tek elektrikli cam sigortası 2 (arka) (S280) – 30A. Bağlantı noktası, sağ sütunda A: Audi A2 (8Z; 1999, 2000, 2001, 2002, 2003, 2004, 2005)
