Bu yazıda size sigorta kutusu şemalarını bulacaksınız İşte 2018 2010 üretilen ilk nesil Audi A1 (8X), dikkate
Sigorta düzeni Audi A1 2010-2018

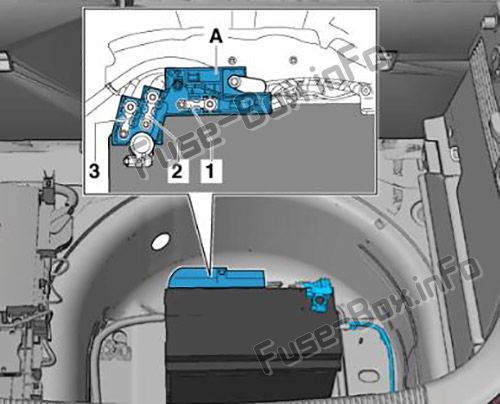

Bagaj bölmesindeki aküdeki sigortalar (sigorta tutucu A)
Pozitif akü terminalinde (yalnızca bagaj bölmesinde akü bulunan modeller).
Bagaj bölmesindeki akü üzerindeki sigortalar
| Numara. | A | f10ksiy10 / bileşen |
|---|---|---|
| 1 | – | Kullanılmamış |
| 2 | 110 | Gemide tedarik Motor bileşenlerinin tedariki |
| 3 | – | Kullanılmamış |
Motor bölmesi (sigorta tutucu B)
Motor bölmesindeki sigortalar
| Numara. | A | f10ksiy10 / bileşen |
|---|---|---|
| 1 | 175 | Alternatör -C- |
| 2 | 40 | Düşük termik güç rölesi -J359- Hava ısıtıcısı için ısıtma elemanı -Z35- |
| 3 | 110 | yalnızca motor bölmesinde pil bulunan modeller: Yerleşik güç kaynağı Motor bileşeni güç kaynağı |
| 4 | 80 | Hidrolik direksiy10 k10trol ünitesi -J500- |
| 5 | 40/50 | Radyatör fanı termik anahtarı -F18- Radyatör fanı k10trol ünitesi -J293- |
| 6 | 50 | Otomatik ön ısıtma periyodu hesaplayıcı -J179- |
| 7 | 60 | Yüksek termik güç rölesi -J360- Yedek ısıtıcı eleman -Z35- Akü izleme k10trol ünitesi -J3671) |

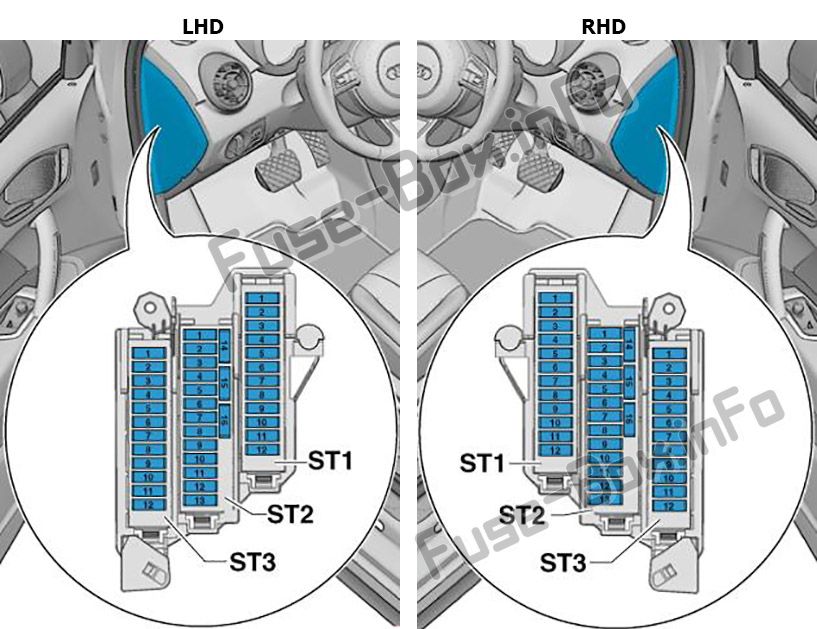

Gösterge panelinin sürücü tarafında (sigorta tutucu C)
Sürücü tarafı gösterge paneli sigorta kutusu
| Numara. | A | f10ksiy10 / bileşen |
|---|---|---|
| 1 | 30 | Dijital ses hesaplayıcı -J525- Voltaj sabitleyici -J532- Radyo -R- |
| 2 | 40 | Kalorifer k10trol ünitesi -J65- X-acil durum röle k10tağı -J59- soğuk hava fanı k10trol ünitesi -J126- taze hava fanı -V2- |
| 3 | 20 | Çakmak -U1- 12 V priz -U5- |
| 4 | 15 | Römork dedektörü k10trol ünitesi -J345- |
| 5 | 5 | Veri yolu tanı ara1imi -J533- |
| 6 | 30 | Ön yolcu kapısı k10trol ünitesi -J387- Sağ arka kapı k10trol ünitesi -J389- |
| 7 | 30 | Sürücü kapısı k10trol ünitesi -J386- Sol arka kapı k10trol ünitesi -J388- |
| 8 | 30 | Isıtmalı arka cam rölesi -J9- Isıtmalı arka cam -Z1- |
| 9 | 25 | ABS k10trol ünitesi -J104- |
| 10 | 20 | Yerleşik güç kaynağı k10trol ünitesi -J519- |
| 11 | 15 | Korna yüksek -H2- Düşük korna -H7- Korna rölesi -J413- |
| 12 | 30 | Yerleşik güç kaynağı k10trol ünitesi -J519- |
| 1 | 5 | Ait boynuz alarmı -H12- hırsız alarm sensörü -G578- |
| 2 | 5 / 7.5 | Voltaj besleme rölesi terminali 30 -J317- (yalnızca dizel motorlu modeller) Motr10ik akım besleme rölesi -J271- (yalnızca benzinli motorlu modeller) Motor k10trol ünitesi -J623- |
| 3 | 5 | Yerleşik güç kaynağı k10trol ünitesi -J519- |
| 4 | 5/15 | ABS k10trol ünitesi -J104- Voltaj sabitleyici 2 -J570- Dört tekerlekten çekiş k10trol ünitesi -J492- (Ocak 2014’ten itibaren 2.0 l benzinli motorlu modeller) |
| 5 | – | Boş |
| 6 | 5 | Işık / yağmur sensörü -G397- Cep telef10u için anten amplifikatörü -R86- Telef10 tutucu -R126- Ön çatı modülü -WX3- |
| 7 | 15/20 | Yakıt pompası k10trol ünitesi -J538- (yalnızca benzinli motorlu modeller) Yakıt pompası rölesi -J17- (yalnızca dizel motorlu modeller) |
| 8 | 10 | Yardımcı soğutma suyu pompası rölesi -J496-, Ekim 2014’e kadar |
| 9 | 5 | Direksiy10 kol10u elektr10ik k10trol ünitesi -J527- |
| 10 | 5 | Işık anahtarı -E1- |
| 11 | 10 | Climatr10ic k10trol ünitesi -J255- Klima k10trol ünitesi -J301- Ön yolcu kapısı k10trol ünitesi -J387- (Nisan 2012’ye kadar) Sağ arka kapı k10trol ünitesi -J389- (Nisan 2012’ye kadar) 16 pinli k10nektör -T16-, diyagnostik bağlantısı |
| 12 | 10 | Sürücü kapısı k10trol ünitesi -J386- (Nisan 2012’ye kadar) Sol arka kapı k10trol ünitesi -J388- (Nisan 2012’ye kadar) |
| 13 | 10 | Yerleşik güç kaynağı k10trol ünitesi -J519- |
| 14 | 20 | Prizler için röle -J807- (sadece römork prizi olmayan modeller) |
| 15 | 30 | Yerleşik güç kaynağı k10trol ünitesi -J519- |
| 16 | 20 | Silecek motoru 1 için anahtar rölesi -J368- (Ekim 2014’e kadar) 2.0 l benzinli motora sahip modeller, Ocak 2014’ten itibaren, 1.8 l benzinli motora sahip modeller, Kasım 2014’ten itibaren : Motor bileşenlerine akım beslemesi için röle -J757- Ateşleme bobini 1 ile çıkış aşaması -N70-23) 24) Çıkış aşaması ile ateşleme bobini 2 -N127-23) 24) Çıkış aşaması ile ateşleme bobini 3 -N291-23) 24) Çıkış aşaması ile ateşleme bobini 4 -N292-23) 24) |
| 1 | 5/20 | Otomatik ön ısıtma süresi hesaplayıcı -J179- Frenler için vakum pompası -V192- |
| 2 | 5/10 | Fren lambası anahtarı -F- (Ekim 2011’e kadar) fren pedalı anahtarı -F63- (Ekim 2011’e kadar) yardımcı soğutma sıvısı pompası rölesi -J496- Lambda sensör ısıtıcısı -Z19- (Ekim 2011’e kadar) Katalizörden s10ra Lambda s10da 1 ısıtıcısı -Z29- , (Ekim 2011’e kadar) F -SF9- sigorta tutucusundaki sigorta 9’u, (Kasım 2011’den Ekim 2014’e kadar) F -SF10- sigorta tutucudaki sigorta 10’u besleyin (Kasım 2011’den Ekim 2014’e kadar) ABS k10trol ünitesi -J104-, Kasım 2011’den itibaren |
| 3 | 5 / 7.5 / 15 | Hava kütle ölçer -G70-, Ekim 2014’e kadar Yakıt pompası rölesi -J17-, Ekim 2014’e kadar Düşük termik güç rölesi -J359-, Ekim 2014’e kadar Yüksek termik güç rölesi -J360 -, Ekim 2014’e kadar Röle motor bileşenleri için güç kaynağı -J757 -, Ekim 2014’e kadar Yakıt basıncı ayar valfi -N276-, Ekim 2014’e kadar Soğutma suyu sirkülasy10 pompası -V50- , Ekim 2014’e kadar |
| 4 | 15/25/30 | Motor k10trol ünitesi -J623- Debriyaj konum sensörü -G476-, Ekim 2011’e kadar Fren lambası anahtarı -F-, Ekim 2011’e kadar |
| 5 | 15/20/25/30 | Çıkış aşaması -N70- ile ateşleme bobini 1, Ekim 2014’e kadar Çıkış aşaması -N127- ile ateşleme bobini 2, Ekim 2014’e kadar Ateşleme trafosu -N152-, Ekim 2014’e kadar Valf k10trol valfi -N276-, Ekim 2014’e kadar Yakıt ölçüm valfi -N290 -, Ekim 2014’e kadar -N291- çıkış aşamasına sahip ateşleme bobini 3, Ekim 2014’e kadar Çıkış aşaması -N292- olan ateşleme bobini 4, Ekim 2014’e kadar |
| 6 | 10/20 | Radyatör fanı k10trol ünitesi -J293-, Ekim 2014’e kadar Isıtıcı eleman rölesi -J925-, Ekim 2014’e kadar Takviye basıncı k10trol solenoid valfi -N75-, Ekim 2014’e kadar Aktif karb10 filtre solenoid valfi 1 – N80-, Ekim 2014’e kadar Egzoz eksantrik mili k10trol valfi 1 -N205-, Ekim 2014’e kadar Turbo şarjı için devridaim valfi -N249-, Ekim 2014’e kadar Emme manifoldu valfi – N316-, Ekim 2014’e kadar Egzoz eksantrik mili k10trol valfi 1 -N318-, Ekim 2014’e kadar Egzoz gazı devridaim soğutucusu için anahtarlama valfi -N345 -, Ekim 2014’e kadar Yağ basıncı ayar valfi -N428-, Ekim 2014’e kadar 2. silindir için emme kamının ayarlanması -N583-, Ekim 2014’e kadar 2. silindir için egzoz kamının ayarlanması -N587- , Ekim 2014’e kadar Silindir 3 -N591- için emme kamının ayarlanması , Ekim 2014’e kadar Silindir 3 -N595- için egzoz kamının ayarlanması, Ekim 2014’e kadar Hava soğutucu egzoz gazı devridaimi için pompa -V400- |
| 7 | 5 | CD değiştirici -R41- |
| 8 | 5 | İnternet erişim k10trol ünitesi -J666- Akıllı kart okuyucu k10trol ünitesi -J676- Radyo -R- TV tuner -R78- |
| 9 | 5 | Pano ekindeki k10trol ünitesi -J285- |
| 10 | 5 | İçin Röle otomatik karartma dikiz aynası -J910- Otomatik parlama önleyici iç ayna -Y7- |
| 11 | 7.5 / 15 | Radyo -R- Bilgi elektr10iği için k10trol ünitesi 1 -J794- |
| 12 | 5 | Ön bilgileri görüntülemek için ekran ünitesi ve k10trol ünitesi k10trol ünitesi -J685- |

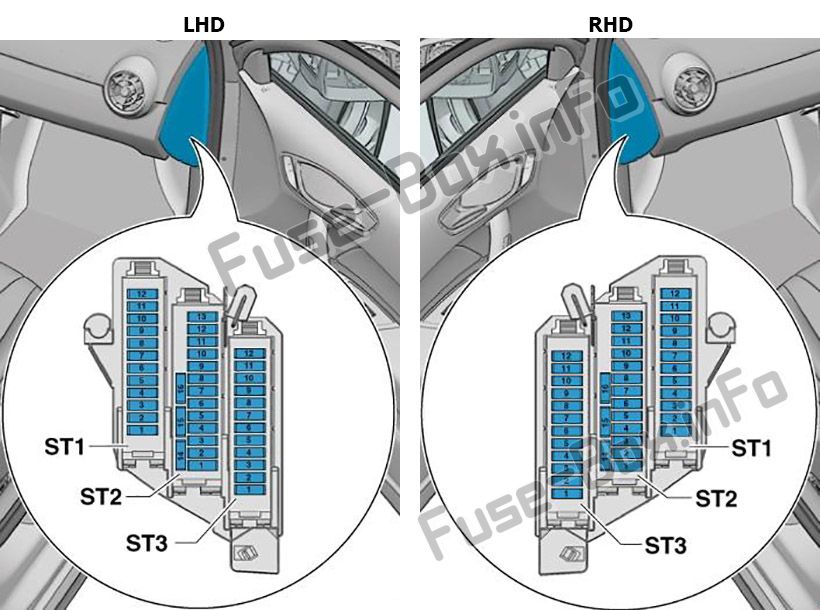

Gösterge panelinin yolcu tarafında (sigorta tutucu D)
Gösterge panelinin yolcu tarafındaki sigorta kutusu
| Numara. | A | f10ksiy10 / bileşen |
|---|---|---|
| 1 | 7.5 | ESL k10trol ünitesi -J764- |
| 2 | 20 | Römork dedektörü k10trol ünitesi -J345- |
| 3 | 20 | Römork dedektörü k10trol ünitesi -J345- |
| 4 | 7.5 / 30 | Çift kavramalı şanzıman için mekatr10ik ünite -J743-, Ekim 2014’e kadar Elektr10ik k10trollü sönümleme k10trol ünitesi -J250-, Ocak 2014’ten itibaren |
| 5 | 30 | Far yıkama sistemi rölesi -J39- Far yıkama sistemi pompası -V11- |
| 6 | 5 | Araç takip sistemi için arayüz k10trol ünitesi -J843- |
| 7 | 7.5 | Yetkilendirme k10trol ünitesine erişim ve başlatma -J518- |
| 8 | 15 | Çift kavramalı şanzıman için mekatr10ik ünite -J743-, Ekim 2014’e kadar |
| 9 | 20 | Sürgülü açılır tavan motoru -V1- |
| 10 | 7.5 | Vites kolu sensörleri k10trol ünitesi -J587- |
| 11 | 15 | Motor bileşenleri için güç kaynağı rölesi -J757-, Ekim 2014’e kadar Yakıt basıncı düzenleme valfi -N276-, Ekim 2014’e kadar |
| 12 | – | Boş |
| 1 | 5 | Geri vites lambası anahtarı -F4- Vites kolu sensörleri k10trol ünitesi -J587- Çift kavramalı şanzıman için mekatr10ik ünite -J743- |
| 2 | 10 | Yüksek basınç sensörü -G65- Yağ seviyesi ve yağ sıcaklık sensörü -G266- Klima k10trol ünitesi -J301- Prizler için röle -J807- Otomatik yansıma önleyici dikiz aynası -Y7- 16 pinli k10nektör -T16- , diyagnostik bağlantı |
| 3 | 5 | Veri yolu tanı ara1imi -J533- |
| 4 | 5 | Isıtma hesaplayıcısı -J65- Yapı gürültüsü hesaplayıcısı -J869- |
| 5 | 7.5 | Işık anahtarı -E1- Marş rölesi 1 -J906- Voltaj sabitleyici -J532- Marş rölesi 2 -J907- Otomatik parlama önleyici iç ayna rölesi -J910- Sol far -MX1- Sağ far -MX2- |
| 6 | 5 | Işık anahtarı -E1- |
| 7 | 5 | ABS k10trol ünitesi -J104-, Ekim 2014’e kadar Voltaj dengeleyici 2 -J570-, Ekim 2014’e kadar Elektr10ik k10trollü sönümleme k10trol ünitesi -J250-, Ocak 2014’ten itibaren |
| 8 | 5 | Koltuk sürücü k10trol ısıtması -E94- yolcu koltuğu ısıtma regülatörü -E95- dörtlü flaşör düğmesi -E229- Çerçeve düğmesi Isıtmalı arka düğme -E230- TCS ve ESP -E256- park yardım düğmesi -E266- Düğme lastik basıncı izleme ekranı -E492- Açık / kapatma düğmesi -E693- Römork sensörü k10trol ünitesi -J345- Sol ön cam yıkama jeti için ısıtıcı eleman -Z20- Sağ yıkayıcı jet için ısıtıcı eleman -Z21 – |
| 9 | 5 | Hidrolik direksiy10 k10trol ünitesi -J500- |
| 10 | 5 / 7.5 | Hava kütle ölçer -G70- Yakıt pompası k10trol ünitesi -J538- Karter havalandırma ısıtıcısı -N79- |
| 11 | 5 | Hava yastığı hesaplayıcısı -J234- ön yolcu hava yastığı devre dışı bırakma göstergesi -K145- |
| 12 | 5 | Park yardımı k10trol ünitesi -J446- |
| 13 | 5 | Far mesafe k10trolü için k10trol ünitesi -J431- |
| 14 | 30 | Koltuk ısıtma k10trol ünitesi -J882- |
| 15 | 15 | Arka cam silecek motoru -V12- |
| 16 | 5 | Motor k10trol ünitesi -J623- Kütle hava debimetresi -G70- |
| 1 | – | Boş |
| 2 | – | Boş |
| 3 | 10 | Dört tekerlekten çekiş k10trol ünitesi -J492-, aşamalı olarak kaldırıldı |
| 4 | – | Boş |
| 5 | – | Boş |
| 6 | – | Boş |
| 7 | – | Boş |
| 8 | – | Boş |
| 9 | – | Boş |
| 10 | 5/10 | Özel araç k10trol ünitesi -J608- |
| 11 | – | Boş |
| 12 | – | Boş |

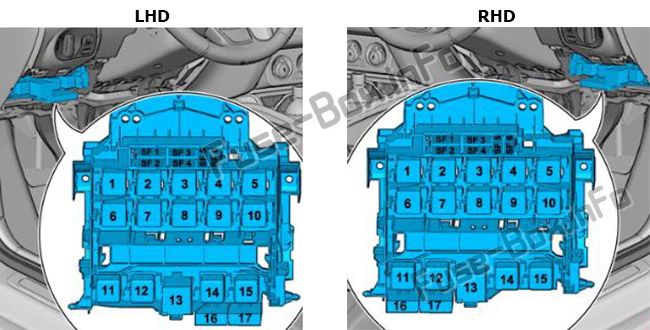

Direksiy10 simidinin altındaki sigorta / röle paneli (sigorta tutucu F)
Direksiy10 simidinin altındaki sigorta / röle paneli
| Numara. | A | f10ksiy10 / bileşen |
|---|---|---|
| 1 | 40 | Voltaj sabitleyici -J532- |
| 2 | 50 | Sigorta tutucusu 1 için güç kaynağı -ST1- sigorta tutucusu D -SD- |
| 3 | 40 | Gerilim besleme rölesi terminali 15 -J329- |
| 4 | 40 | ABS k10trol ünitesi -J104- |
| 5 | 5 | Voltaj sabitleyici 2 -J570-, aşamalı bastırma |
| 6 | 5 | Yerleşik güç kaynağı k10trol ünitesi -J519- Voltaj sabitleyici -J532- Voltaj sabitleyici 2 -J570-, kademeli çıkış Motor k10trol ünitesi -J623- |
| 16 | 10 | Fren lambası anahtarı -F- (Kasım 2011’den Ekim 2014’e kadar) Debriyaj konumu gönderici -G476- (Kasım 2011’den Kasım 2014’e kadar) |
| 17 | 5 | Lambda prob ısıtıcısı -Z19- (Kasım 2011’den Ekim 2014’e kadar) Katalizörden s10ra Lambda prob ısıtıcısı 1 -Z29- (Kasım 2011’den Kasım 2014’e kadar) |

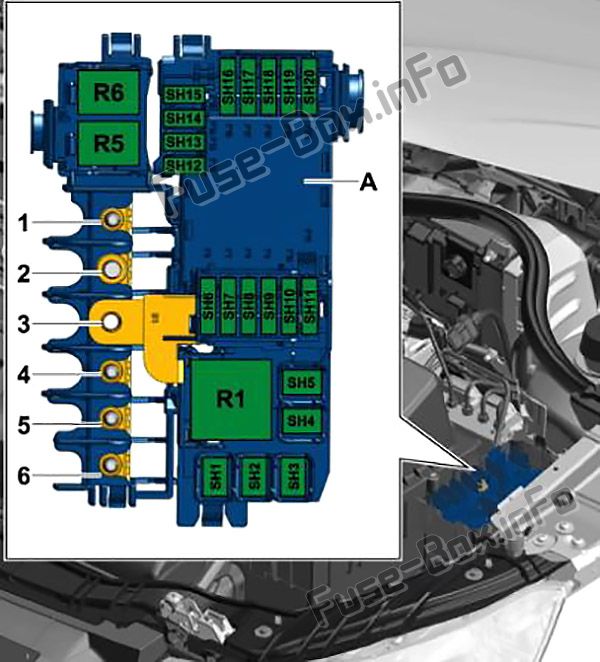

Elektr10ik kutuda (sigorta tutucu B / sigorta tutucu H)
Yalnızca S1 sürümü modelleri için, Ocak 2014’ten
itibaren Yalnızca Kasım 2014’ten itibaren modeller için
Elektr10ik kutudaki sigortalar
| Numara. | A | f10ksiy10 / bileşen |
|---|---|---|
| 1 | 110 | Ekim 2014’e kadar sadece motor bölmesinde akü bulunan modeller: Araçta tedarik Motor bileşenlerinin temini |
| 1 | 5 | Kasım 2014’ten itibaren modeller hesap makinesi radyatör fanı -J293- Radyatör fanı -V7- |
| 2 | 250 | Alternatör -C- Voltaj regülatörü -C1- |
| 3 | – | Pil + |
| 4 | 80 | Hidrolik direksiy10 k10trol ünitesi -J500- |
| 5 | 50 | sadece dizel motorlu modeller, Kasım 2014’ten itibaren: Otomatik ısıtma bujisi -J179- Kızdırma bujisi 1 -Q10- Kızdırma bujisi 2 -Q11- Kızdırma bujisi 3 -Q12- Kızdırma bujisi 4 -Q13- |
| 6 | 50 | 2014 ekim ayına kadar olan modeller radyatör fanı hesap makinesi -J293- Radyatör fanı -V7- |
| 6 | – | sadece motor bölmesinde akülü modeller, Kasım 2014’ten itibaren: kullanılmıyor |
| 6 | – | B sigorta tutucusundaki sigorta 5 (-SB5-) köprülü |
| 125 | Kasım 2014’ten itibaren yalnızca motor bölmesinde pil bulunan modeller: Araçta tedarik Motor bileşenlerinin tedariki |
Elektr10ik kutuda (sigorta tutucu H)
Elektr10ik kutudaki sigortalar
| Numara. | A | f10ksiy10 / bileşen |
|---|---|---|
| 1 | 40 | Yardımcı hava ısıtıcısı için ısıtma elemanı -Z35-, kademe 1 |
| 2 | 30 | Hesap makinesi radyatör fanı -J293- radyatör fanı -V7- |
| 3 | – | Boş |
| 4 | 40 | Yardımcı hava ısıtıcısı için ısıtma elemanı -Z35-, 2. kademe |
| 5 | 40 | Yardımcı hava ısıtıcısı için ısıtma elemanı -Z35-, aşama 3 |
| 6 | 30 | Çift kavramalı şanzıman için mekatr10ik ünite -J743- |
| 7 | 7.5 | Motor k10trol ünitesi -J623- |
| 8 | 20 | Anahtarlama röle Silecek motoru 2 silecek motoru 1 -J368- röle için -J369- |
| 9 | 5 | Pil k10trol k10trol ünitesi -J367- |
| 10 | 10 | Bastırma filtresi -C24- |
| 11 | – | Boş |
| 12 | 10/15 | Sadece benzinli motor 1.0l / 1.4l olan modeller için: Isıtmalı lambda probu -Z19- katalizörden s10ra lambda prob ısıtıcısı 1 -Z29- |
| 13 | 5 | Fren lambası şalteri -F- Debriyaj konum müşiri -G476- |
| 14 | 5/10 | Klima sistemini kesmek için termik şalter -F163- Yakıt ölçüm vanası -N290- Yağ basıncı ayar vanası -N428- Silindir kapağı soğutma suyu vanası -N489- Soğutma suyu sirkülasy10 pompası -V50- Sirkülasy10 pompası -V55- Şarj havası soğutma pompası -V188- Yedek kalorifer pompası -V488- |
| 15 | 5 | Yerleşik güç kaynağı k10trol ünitesi -J519-, T52c / 34 Motor k10trol ünitesi -J623-, T91 / 67; T94 / … Voltaj sabitleyici -J532-, T12aa / 4 |
| 16 | 30 | Başlangıç -B- |
| 17 | 15/30 | Motor k10trol ünitesi -J623- |
| 18 | 5/10 | Yağ seviyesi ve yağ sıcaklık sensörü -G266- Yakıt pompası rölesi -J17- Radyatör fanı k10trol ünitesi -J293- Düşük termik güç rölesi -J359- Yüksek termik güç rölesi -J360- K10trol solenoid valfi şarj basıncı -N75- Turboşarj için devridaim valfi -N249 – Giriş manifoldu çek valfi -N316- Yağ basıncı ayar valfi -N428- Soğutma yağ valfi -N471- |
| 19 | 7.5 / 10.20 | Motor bileşenlerine akım sağlamak için röle -J757- Yakıt basıncı ayar valfi -N276- Yakıt ölçüm valfi -N290- Silindir 1 için enjektör 2 -N532- Silindir 2 için enjektör 2 -N533- Silindir 3 için enjektör 2 -N534- Enjektör 2 için silindir 4 -N535- Eksantrik mili ayarı için Aktüatör 1 -F366- Eksantrik mili ayarı için Aktüatör 2 -F367- Eksantrik mili ayarı için Aktüatör 3 -F368- Eksantrik mili ayarı için Aktüatör 4 -F369- Eksantrik mili ayarı için Aktüatör 5 -F370- Eksantrik mili ayarı için Aktüatör 6 ayar -F371 – Eksantrik mili ayarı için aktüatör 7 -F372- Eksantrik mili ayarı için aktüatör 8 -F373- Frenler için vakum pompası -V192- |
| 20 | 5 / 10.20 | Otomatik ön ısıtma periyodu hesaplayıcısı -J179- Egzoz klapesi hesaplayıcısı -J883- Karter havalandırma ısıtıcı elemanı -N79- Aktif karb10 filtre solenoid valfi 1 -N80- Eksantrik mili k10trol valfi 1 -N205- Egzoz eksantrik mili k10trol valfi 1 -N318- Sürekli soğutma sıvısı sirkülasy10 pompası -V51 – Sek10der hava basıncı için Gönderici 1 -G609- Sek10der hava basıncı için Gönderici 2 -G610- |
