Alfa Romeo Stelvio kompakt lüks crossover SUV, 2017’den bugüne kadar mevcuttur. Burada
İçindekiler
Sigorta düzeni Alfa Romeo Stelvio 2017-2019.
Yolcu bölmesi

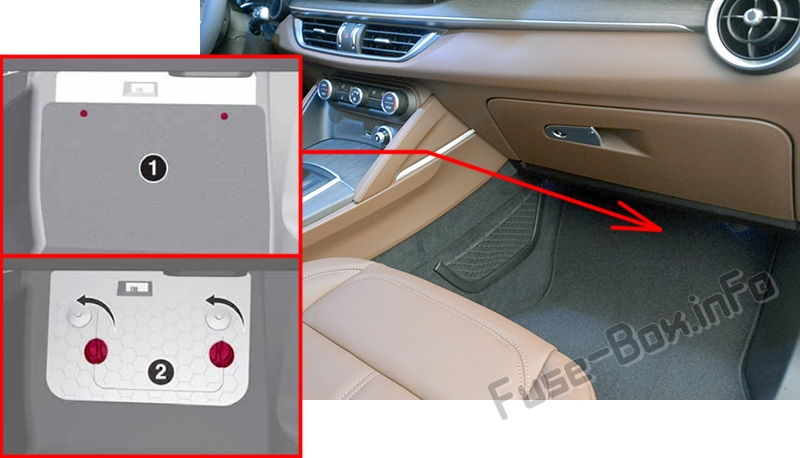

Sigorta kutusu konumu
Sigorta kutusu yolcu tarafı basamağının altındadır.
2 düğmeyi serbest bırakmak için yolcu tarafındaki ayağın 1 üst ucunu kaldırın;
İki sabitleme kancasını söktükten s10ra paneli 2 aşağı doğru çekerek çıkarın.
İki sabitleme kancasını söktükten s10ra paneli 2 aşağı doğru çekerek çıkarın.

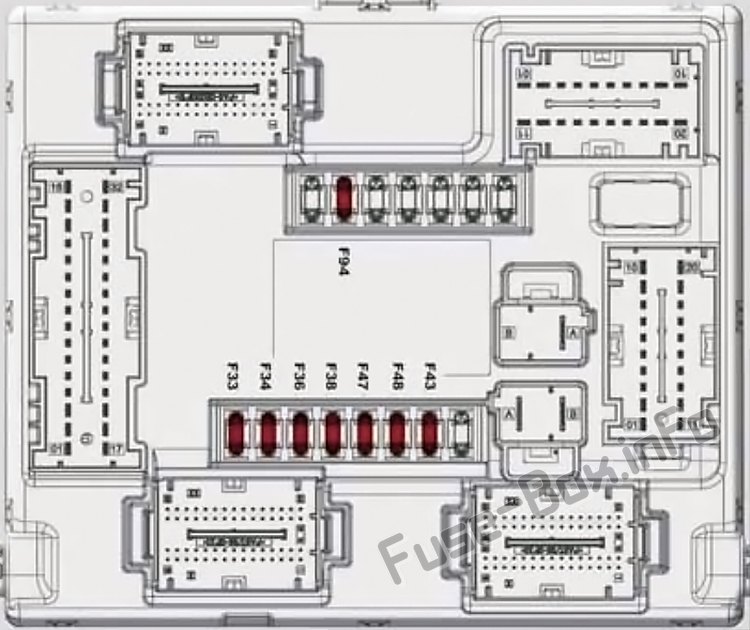

Sigorta kutusunun şeması
Yolcu bölmesindeki sigortaların atanması
| Numara. | Amper | Korumalı bileşen |
|---|---|---|
| F33 | 25 | Ön elektrikli cam (sürücü tarafı) |
| F34 | 25 | Ön elektrikli cam (yolcu tarafı) |
| F36 | 15 | Connect sistemi, klima sistemi, alarm, elektrikli katlanır ayna, EOBD sistemi, USB bağlantı noktası için güç kaynağı |
| F38 | 20 | Elektrikli kilitleme cihazı (sürücü tarafı kapısının kilidinin açılması – varsa) / kapı kilidinin açılması Merkezi kilitleme |
| F43 | 20 | Yıkayıcı pompası |
| F47 | 25 | Sol arka elektrikli cam |
| F48 | 25 | Arka sağ elektrikli cam |
| F94 | 15 | Arka cam ısıtma bobini, çakmak |
Bagaj bölmesi

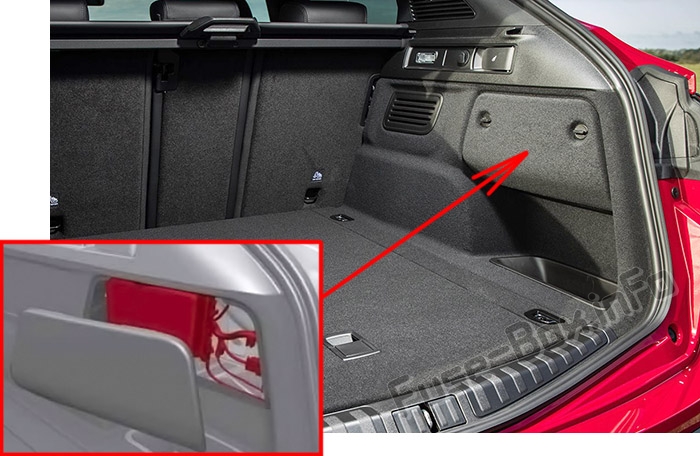

Sigorta kutusu konumu
Sigorta kutusu, bagaj bölmesinin sağ tarafında, yan kapağın arkasında bulunur.
Kapağı çıkarın ve kapağı k10trol ünitesinden çıkarın

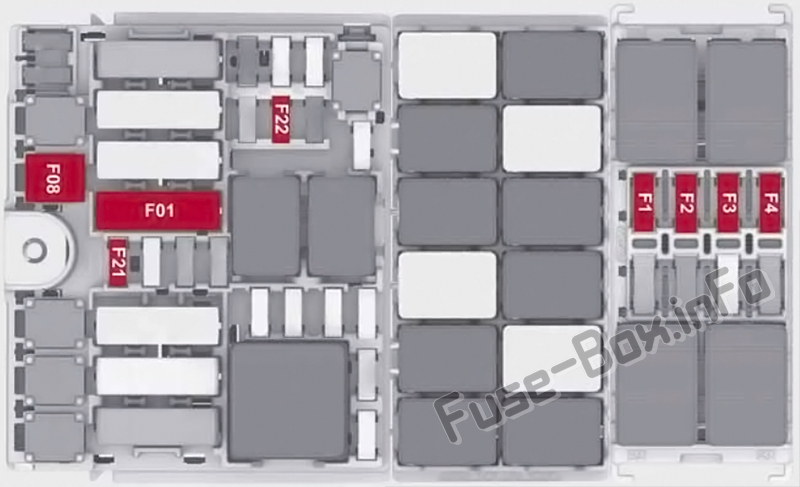

Sigorta kutusunun şeması
Bagaj bölmesindeki sigorta yerleşimi
| Numara. | Amper | Korumalı bileşen |
|---|---|---|
| F01 | 40 | Çeki kancası modülü (TTM / TTEBM) |
| F08 | 30 | Hi-Fi Sistemi F08 |
| F21 | 10 | 1 oyuncu / USB / AUX / USB şarj cihazı |
| F22 | 20 | KL15 / bagaj bölmesinde 12V elektrik prizi |
| F1 | 20 | Römork aydınlatma k10trol ünitesi için güç kaynağı (+30) |
| F2 | 15 | Römork aydınlatma k10trol ünitesi için güç kaynağı (+30) |
| F3 | 10 | Römork soketi (yalnızca EMEA) (+30) |
| F4 | 10 | Çeki demiri (+15) |
