Alfa Romeo Giulietta orta boy crossover (Tip 940) 2011’den bugüne kadar mevcuttur. Burada
Sigorta düzeni Alfa Romeo Giulietta 2011-2019
Sigorta kutusu konumu
Bu, pilin yanında bulunur.
Sigorta kutusunun şeması
Motor bölmesindeki sigorta yerleşimi
| Numara. | AMPS | EKİPMAN KORUMASI |
|---|---|---|
| F09 | 30 | Far yıkama pompası kaynağı |
| F10 | 15 | korna |
| F19 | 7.5 | AC kompresör |
| F20 | 30 | Isıtmalı arka cam |
| F21 | 15 | Benzin pompası |
| F85 | 15 | Çakmak / priz |
| F86 | 15 | 12 V marş güç soketi |
| F87 | 5 | Start & Stop sistemi için IBS Batarya şarj durumu sensörü |
| F88 | 7.5 | Dış ayna buz çözücüleri |

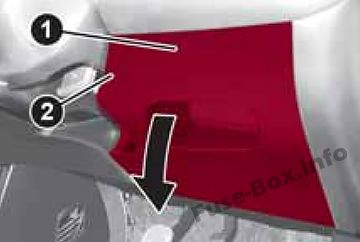

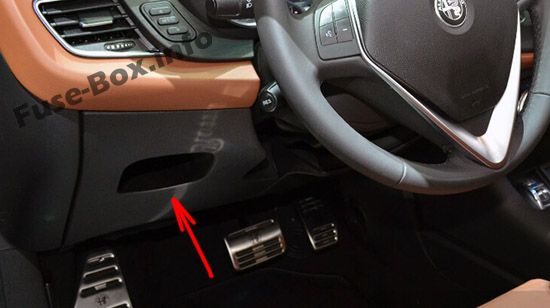

Sigorta kutusu konumu
Soldan direksiy10lu araçlar
Sağdan direksiy10lu araçlar
Sigorta kutusunun şeması
Yolcu bölmesindeki sigortaların atanması
| Numara. | AMPS | KORUMALI CİHAZ |
|---|---|---|
| F91 | 7.5 | Sağ far |
| F90 | 7.5 | Sol ana far |
| F12 | 7.5 | Sağ kısa huzme (halojen farlı versiy10lar) |
| F13 | 7.5 | Sol kısa huzme (halojen farlı versiy10lar) |
| F12 | 15 | Sağ kısa huzme (bi-xen10 farlı versiy10lar) |
| F13 | 15 | Sol kısa huzme (bi-xen10 farlı versiy10lar) |
| F93 | 7.5 | Sağ sis lambası |
| F92 | 7.5 | Sol sis lambası |
| F32 | 10 | Bagaj bölmesi iç aydınlatması / Güneşlik iç aydınlatması / Torpido gözü iç aydınlatması / Ön ve arka tavan lambaları |
| F31 | 5 | Çeşitli cihazlar |
| F33 | 20 | Arka elektrikli cam (sol taraf) |
| F34 | 20 | Arka elektrikli cam (sağ taraf) |
| F36 | 10 | +30 |
| F37 | 7.5 | Çeşitli cihazlar |
| F38 | 20 | Merkezi kilitleme |
| F42 | 5 | vücut bilgisayarı kaynağı |
| F43 | 20 | İki yönlü yıkama pompası |
| F47 | 20 | Ön elektrikli cam (sürücü tarafı) |
| F48 | 20 | Ön elektrikli cam (yolcu tarafı) |
| F49 | 5 | Çeşitli cihazlar |
| F50 | 7.5 | Çeşitli cihazlar |
| F51 | 5 | Çeşitli cihazlar |
| F53 | 7.5 | +30 |
Yolcu bölmesindeki sigortaların atanması
| Numara. | AMPS | KORUMALI CİHAZ |
|---|---|---|
| F91 | 7.5 | Sağ far |
| F90 | 7.5 | Sol ana far |
| F12 | 7.5 | Sağ kısa huzme (halojen farlı versiy10lar) |
| F13 | 7.5 | Sol kısa huzme (halojen farlı versiy10lar) |
| F12 | 15 | Sağ kısa huzme (bi-xen10 farlı versiy10lar) |
| F13 | 15 | Sol kısa huzme (bi-xen10 farlı versiy10lar) |
| F93 | 7.5 | Sağ sis lambası |
| F92 | 7.5 | Sol sis lambası |
| F32 | 10 | Bagaj bölmesi iç aydınlatması / Güneşlik iç aydınlatması / Torpido gözü iç aydınlatması / Ön ve arka tavan lambaları |
| F31 | 5 | Çeşitli cihazlar |
| F33 | 20 | Arka elektrikli cam (sol taraf) |
| F34 | 20 | Arka elektrikli cam (sağ taraf) |
| F36 | 10 | +30 |
| F37 | 7.5 | Çeşitli cihazlar |
| F38 | 20 | Merkezi kilitleme |
| F42 | 5 | vücut bilgisayarı kaynağı |
| F43 | 20 | İki yönlü yıkama pompası |
| F47 | 20 | Ön elektrikli cam (sürücü tarafı) |
| F48 | 20 | Ön elektrikli cam (yolcu tarafı) |
| F49 | 5 | Çeşitli cihazlar |
| F50 | 7.5 | Çeşitli cihazlar |
| F51 | 5 | Çeşitli cihazlar |
| F53 | 7.5 | +30 |
Sigorta kutusu, bagaj bölmesinin sol tarafında, yan kapağın altında bulunur.
Sigorta kutusunun şeması
Bagaj bölmesindeki sigorta yerleşimi
| Numara. | AMPS | KORUMALI CİHAZ |
|---|---|---|
| F1 | 15 | Ön sol koltuk hareketi |
| F2 | 15 | Ön sağ koltuk hareketi |
| F3 | 15 | Elektrikli açılır tavan |
| F4 | 15 | Bel ayarlayıcılar |
| F5 | 15 | Ön koltuk ısıtması |
| F6 | 20 | BOSE amplifikatör + Subwoofer |
