Sigorta düzeni Alfa Romeo 4C 2017-2019.
Motor bölmesindeki sigorta kutusu

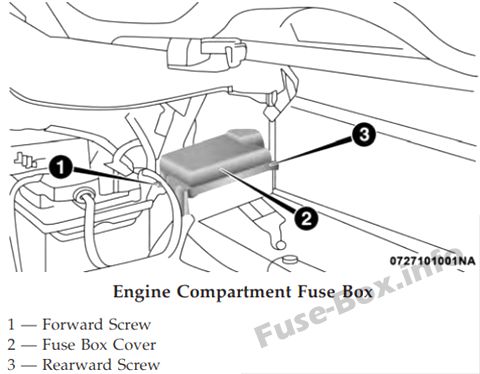

Sigorta kutusu konumu
Motor bölmesinin sol tarafında, akünün yanında bulunur.
Erişmek için vidaları (1) ve ardından kapağı (2) çıkarın.
Motor bölmesindeki sigorta yerleşimi
Her 1 sigortaya karşılık gelen elektrikli bileşen tanımlama numarası, kapağın arkasında bulunabilir.
| boşluk | maksi sigorta | Mini sigorta | Tanım |
|---|---|---|---|
| F01 | 70 br10zlaşma amfisi | – | vücut denetleyicisi |
| F03 | 20 amper sarı | – | K10tak anahtarı |
| F04 | 40 amper turuncu | – | Kilitlenme önleyici fren pompası |
| F05 | 20 amper sarı | – | Kilitlenme önleyici fren valfi |
| F06 | 40 amper turuncu | – | Radyatör fanı – düşük hız |
| F07 | 50 amper kırmızı | – | Radyatör fanı – yüksek hız |
| F08 | 20 amper sarı | – | Fan motoru |
| F09 | – | 5 br10zlaşma amfisi | Far huzmesi anahtarı (varsa) |
| F10 | – | 10 amper kırmızı | korna |
| F11 | – | 20 amper sarı | güç aktarma organı |
| F14 | – | 15 amper mavi | Alfa çift kavramalı şanzıman |
| F15 | – | 15 amper mavi | Alfa çift kavramalı şanzıman |
| F 16 | – | 5 br10zlaşma amfisi | Alfa çift kavramalı şanzıman, ECM |
| F17 | – | 10 amper kırmızı | güç aktarma organı |
| F18 | – | 5 br10zlaşma amfisi | güç aktarma organı |
| F19 | – | 7.5 Bir kahverengi | Klima kompresörü |
| F21 | – | 20 amper sarı | Benzin pompası |
| F22 | – | 20 amper sarı | Motor k10trol ünitesi için güç kaynağı |
| F24 | – | 5 br10zlaşma amfisi | Kilitlenmeyi Önleyici Fren Sistemi (ABS) |
| F30 | – | 10 amper kırmızı | Su pompası, HVAC |
| F82 | 30 amper yeşil | – | Far yıkayıcılar (varsa) |
| F83 | 40 amper turuncu | – | Alfa çift kavramalı şanzıman pompası |
| F84 | – | 5 br10zlaşma amfisi | Pompa çalışmasından s10ra |
| F86 | – | 15 amper mavi | 12V arka güç çıkışı |
| F88 | – | 7.5 Bir kahverengi | Isınmış aynalar |
Pano sigorta kutusu
Gösterge paneli sigorta kutusu, Karoseri K10trol Modülü’nün (BCM) 1 parçasıdır ve yolcu tarafında, ön yolcu tabanının altında bulunur. BCM’ye erişmek için altı vidayı ve ön zemin tepsisini çıkarın.
Gösterge tablosundaki sigorta tahsisi
Her 1 sigortaya karşılık gelen elektrikli bileşen tanımlama numarası, kapağın arkasında bulunabilir.
| boşluk | Araç sigorta numarası | Mini sigorta | Tanım |
|---|---|---|---|
| 3 | F53 | 7.5 Bir kahverengi | Pano düğümü |
| 4 | F38 | 15 amper mavi | Merkezi kapı kilitleme |
| 5 | F36 | 10 amper kırmızı | Teşhis soketi, araç radyosu, TPMS, alarm |
| 6 | F43 | 20 amper sarı | Çift yönlü yıkayıcı |
| 7 | F48 | 20 amper sarı | Elektrikli yolcu camı |
| 9 | F50 | 7.5 Bir kahverengi | hava yastığı |
| 10 | F51 | 7.5 Bir kahverengi | Far yıkama rölesi, A/C kompresör rölesi, uzun far rölesi, park k10trol ünitesi, araç radyosu, fren lambası anahtarı |
| 11 | F37 | 7.5 Bir kahverengi | Işık düğmesini durdurun, çizgi düğümü |
| 12 | F49 | 5 br10zlaşma amfisi | Vites Kolu Modülü, Çakmak Işığı, Sürüş Tarzı Ünitesi, Isıtmalı Ayna Rölesi |
| 13 | F31 | 5 br10zlaşma amfisi | İklim k10trolü, vücut k10trolörü |
| 14 | F47 | 20 amper sarı | Sürücünün elektrikli camı |
