Orta boy lüks crossover SUV Acura ZDX 2010’dan 2013’e kadar üretildi. Burada
Sigorta düzeni Acura ZDX 2010-2013

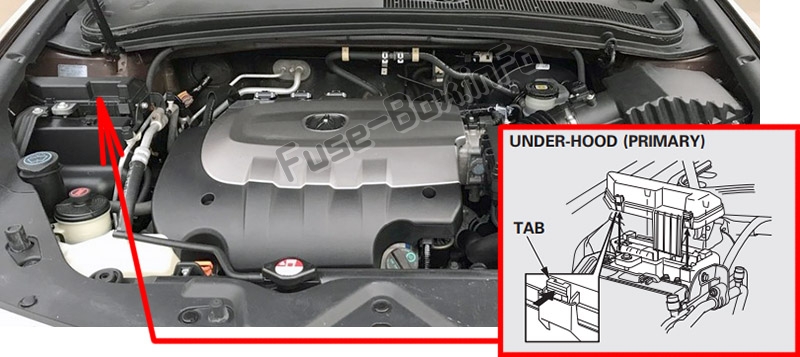

Sigorta kutusu konumu
Kaputun altındaki ana sigorta kutusu yolcu tarafındadır.
diyagram

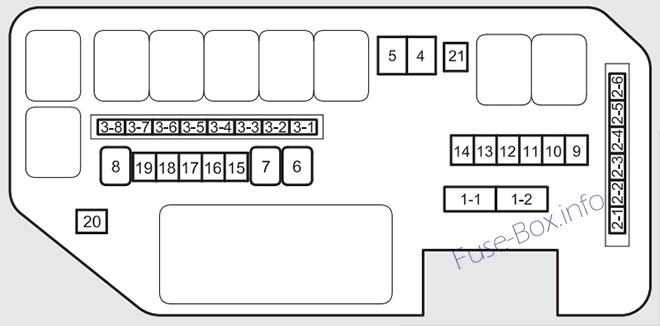

Kaputun altındaki ana sigorta kutusundaki sigorta yerleşimi
| Olumsuzluk. | Amper. | Korumalı devreler |
|---|---|---|
| 1-1 | 120A | AKÜ |
| 1-2 | 40 1 | Yolcu tarafı sigorta kutusu STD |
| 2-1 | – | Kullanılmamış |
| 2-2 | – | Kullanılmamış |
| 2-3 | 30 1 | Far yıkayıcı (tüm modellerde mevcut değildir) |
| 2-4 | 40 1 | Yolcu tarafı sigorta kutusu seçeneği |
| 2-5 | 30 1 | Düz elektr10ik ön gerdirici (tüm modellerde mevcut değildir) |
| 2-6 | 30 1 | Sol e-ön gerdirici (tüm modellerde bulunmaz) |
| 3-1 | 50 A | IG anapara |
| 3-2 | 40 1 | İkincil fan motoru |
| 3-3 | – | Kullanılmamış |
| 3-4 | 60 A | STD Sürücü Sigorta Kutusu |
| 3-5 | 40 1 | Ana fan motoru |
| 3-6 | 30 1 | Ana sürücü ışığı |
| 3-7 | 30 1 | Silecek motoru |
| 3-8 | – | Kullanılmamış |
| 4 | 40 1 | Isıtma motoru |
| 5 | 30 1 | Ana yolcu ışığı |
| 6 | – | Kullanılmamış |
| 7 | – | Kullanılmamış |
| 8 | 40 1 | Arka buz çözücü |
| 9 | 7,5 A | Dönüş Sinyalleri / Römork Stop Lambaları |
| 10 | 15 1 | Dur ve Klaks10 |
| 11 | 7,5 A | Küçük Işıklar Fragmanı |
| 12 | 30 1 | ADS (tüm modellerde bulunmaz) |
| 13 | 15 1 | IG bobinleri |
| 14 | 15 1 | FI Alt |
| 15 | 10 A | Korumak |
| 16 | 7,5 A | İç ışık |
| 17 | 15 1 | Ana FI |
| 18 | 15 1 | DBW |
| 19 | 15 1 | bas hoparlörü |
| 20 | 7,5 A | MG debriyaj |
| 21 | 7,5 A | Radyatör Fanı Zamanlayıcısı |

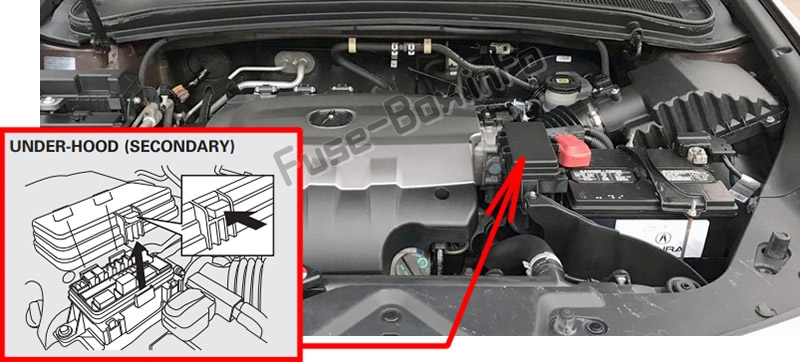

Sigorta kutusu konumu
Pilin yanında bulunur.
diyagram

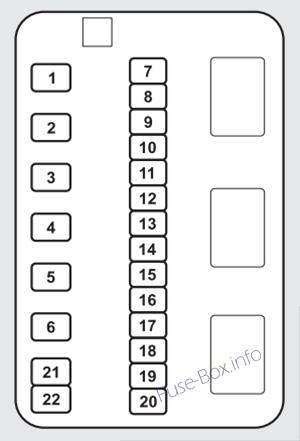

Kaputun altındaki ikincil sigorta kutusundaki sigorta yerleşimi
| Olumsuzluk. | Amper. | Korumalı devreler |
|---|---|---|
| 1 | 40 1 | VSA motoru |
| 2 | 20 1 | VSAFSR |
| 3 | – | Kullanılmamış |
| 4 | – | Kullanılmamış |
| 5 | 30 1 | SH-AWD |
| 6 | 40 1 | Elektrikli bagaj kapağı motoru |
| 7 | 20 1 | Eğimli direksiy10 |
| 8 | 20 1 | Teleskopik direksiy10 |
| 9 | 15 1 | Risk |
| 10 | 7,5 A | Merhaba / Lo far solenoidi |
| 11 | 7,5 A | Güç yönetim sistemi |
| 12 | 7,5 A | Akıllı aksesuar (tüm modellerde bulunmaz) |
| 13 | 20 1 | Arka koltuk radyatörleri |
| 14 | 20 1 | şemsiye |
| 15 | 20 1 | Elektrikli bagaj kapağı kapatma |
| 16 | – | Kullanılmamış |
| 17 | – | Kullanılmamış |
| 18 | – | Kullanılmamış |
| 19 | – | Kullanılmamış |
| 20 | – | Kullanılmamış |
| 21 | – | Kullanılmamış |
| 22 | – | Kullanılmamış |

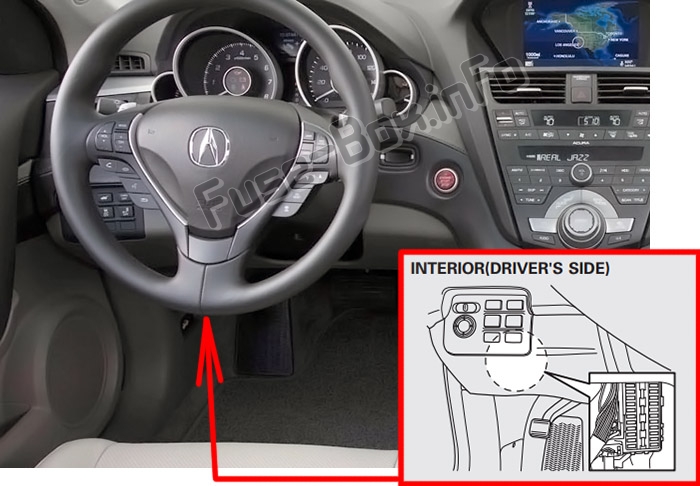

Sigorta kutusu konumu
Sürücü tarafı iç sigorta kutusu, sürücü tarafı gösterge panelinin altında bulunur.
İç (sürücü tarafı)

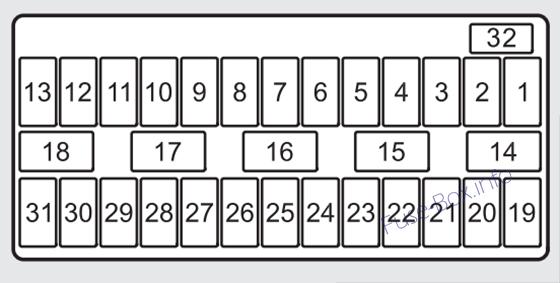

İç sigorta kutusundaki sigorta yerleşimi (sürücü tarafı)
| Olumsuzluk. | Amper. | Korumalı devreler |
|---|---|---|
| 1 | 7,5 A | Ön koltuk ısıtması ve koltuk havalandırması/kör nokta bilgisi ( ABD ADVANCE ve Kanada ELITE modellerinde) |
| 2 | 7,5 A | SH-AWD / Far ayarlayıcı |
| 3 | 20 1 | yıkayıcı |
| 4 | 7,5 A | silecek |
| 5 | 7,5 A | OPDS |
| 6 | 7,5 A | VSA |
| 7 | Kullanılmamış | |
| 8 | 7,5 A | STRLD |
| 9 | 20 1 | Benzin pompası |
| 10 | 10 A | solenoid VB |
| 11 | 10 A | SRS |
| 12 | 7,5 A | Metre |
| 13 | 15 1 | ACG |
| 14 | – | Kullanılmamış |
| 15 | 7,5 A | Bütün gün ışıklar |
| 16 | 7,5 A | İklim k10trol sistemi |
| 17 | 7,5 A | Aksesuar tuş kilidi (BASE modelinde) |
| 18 | 7,5 A | Aksesuar |
| 19 | 20 1 | Sol elektrikli koltuk kaydırağı |
| 20 | 20 1 | Panoramik cam çatı |
| 21 | 20 1 | Elektrikli koltuk eğimi sola |
| 22 | 20 1 | Sol arka elektrikli cam |
| 23 | 15 1 | Aksesuar güç çıkışı (k10sol kutusu) |
| 24 | 20 1 | Ön sol elektrikli cam |
| 25 | 15 1 | Sol kapı kilidi |
| 26 | 10 A | Ön sol sis lambası |
| 27 | 10 A | Küçük sol ışık (dış) |
| 28 | 10 A | Sol gündüz farı |
| 29 | 7,5 A | TPMS |
| 30 | 15 1 | Sol far |
| 31 | – | Kullanılmamış |
| 32 | 7,5 A | STS (BASE modelinde) |

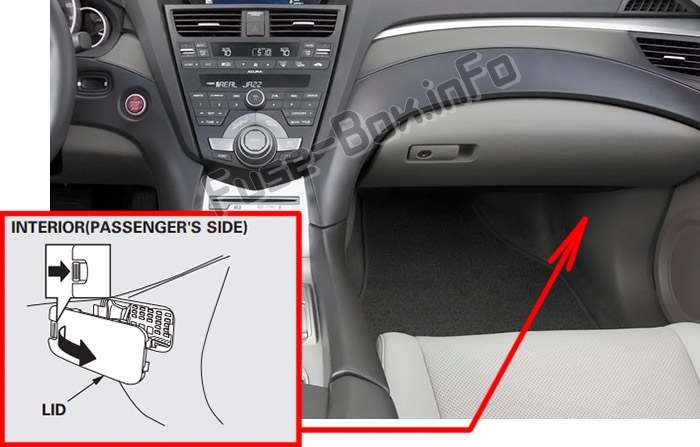

Sigorta kutusu konumu
Yolcu tarafı iç sigorta kutusu, yolcu alt yan panelinde bulunur.
İç (yolcu tarafı)
İç sigorta kutusundaki sigorta yerleşimi (yolcu tarafı)
| Olumsuzluk. | Amper. | Korumalı devreler |
|---|---|---|
| 1 | 10 A | Sağ gündüz farı |
| 2 | 10 A | Küçük sağ ışık (dış) |
| 3 | 10 A | Ön sağ sis lambası |
| 4 | 15 1 | Sağ far |
| 5 | Kullanılmamış | |
| 6 | 7,5 A | Küçük sağ ışık (iç) |
| 7 | – | Kullanılmamış |
| 8 | 20 1 | Sağ elektrikli koltuk eğimi |
| 9 | 20 1 | Sağ elektrikli koltuk kaydırağı |
| 10 | 10 A | Sağ kapı kilidi |
| 11 | 20 1 | Arka sağ elektrikli cam |
| 12 | 10 A | SMART (tüm modellerde bulunmaz) |
| 13 | 20 1 | Ön sağ elektrikli cam |
| 14 | Kullanılmamış | |
| 15 | 20 1 | Ses amplifikatörü |
| 16 | 15 1 | Aksesuar güç soketi (orta k10sol) |
| 17 | Kullanılmamış | |
| 18 | 7,5 A | lomber güç |
| 19 | 20 1 | koltuk ısıtıcısı |
| 20 | – | Kullanılmamış |
| 21 | – | Kullanılmamış |
| 22 | Kullanılmamış |
