Sigorta düzeni Acura TSX 2009-2014
Sigorta kutusu konumu

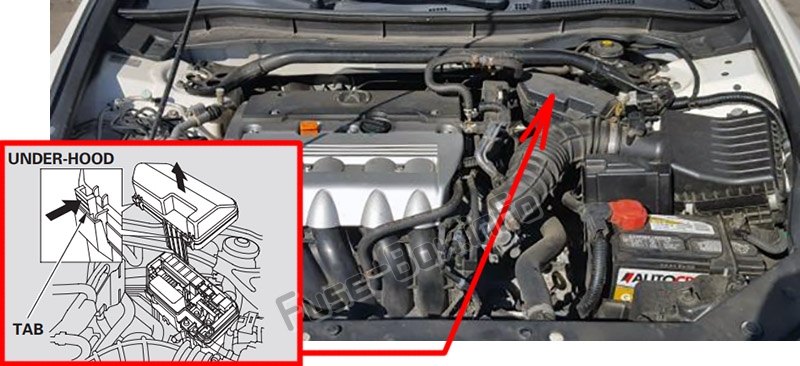

Kaputun altındaki sigorta kutusu sürücü tarafındadır.

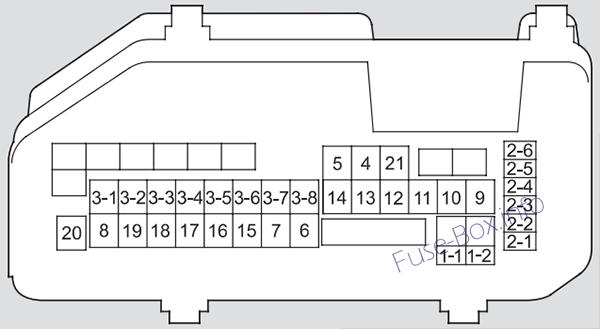

Sigorta kutusunun şeması (2009-2010)
Motor bölmesindeki sigorta yerleşimi (2009, 2010)
| Olumsuzluk. | Amper. | Korumalı devreler |
|---|---|---|
| 1-1 | 100A | Akü (4 silindirli modeller) |
| 1-1 | 120A | Pil (6 silindirli modeller) |
| 1-2 | 40 1 | Yolcu tarafı sigorta kutusu |
| 2-1 | 70 1 | EPS |
| 2-2 | (40 A) | Yolcu tarafı sigorta kutusu |
| 2-3 | 30 1 | ABS / VSA FSR |
| 2-4 | – | Kullanılmamış |
| 2-5 | 30 1 | ABS / VSA motoru |
| 2-6 | – | Kullanılmamış |
| 3-1 | 30 1 | Silecek motoru (4 silindirli modeller) |
| 3-1 | 30 1 | İkincil fan motoru (6 silindirli modeller) |
| 3-2 | – | Kullanılmıyor (4 silindirli modeller) |
| 3-2 | 30 1 | Silecek motoru (6 silindirli modeller) |
| 3-3 | 30 1 | Ana fan motoru |
| 3-4 | 30 1 | Sürücü tarafında ana ışık |
| 3-5 | (60A) | Sürücü tarafı sigorta kutusu |
| 3-6 | 30 1 | Ana yolcu tarafı ışığı |
| 3-7 | (40 A) | Sürücü tarafı sigorta kutusu |
| 3-8 | 50 A | IG anapara |
| 4 | 40 1 | Arka buz çözücü |
| 5 | 20 1 | İkincil fan motoru (4 silindirli modeller) |
| 5 | – | Kullanılmıyor (6 silindirli modeller) |
| 6 | – | Kullanılmamış |
| 7 | – | Kullanılmamış |
| 8 | 40 1 | Isıtma motoru |
| 9 | 15 1 | Risk |
| 10 | 10 A | korna |
| 11 | – | Kullanılmamış |
| 12 | 15 1 | Durmak |
| 13 | 15 1 | IG bobinleri |
| 14 | 15 1 | FI Alt |
| 15 | 10 A | Korumak |
| 16 | 7,5 A | İç mekan ışıkları |
| 17 | 15 1 | Ana FI |
| 18 | 15 1 | DBW |
| 19 | – | Kullanılmıyor (4 silindirli modeller) |
| 19 | 7,5 A | Acil FI-ECU (6 silindirli modeller) |
| 20 | 7,5 A | MG debriyaj |
| 21 | 7,5 A | Motor yağı seviyesi (4 silindirli modeller) |
| 21 | 7,5 A | RLY fanı (6 silindirli modeller) |
Sigorta kutusunun şeması (2011-2014)
Motor bölmesindeki sigorta yerleşimi (2011, 2012, 2013, 2014)
| Numara. | Korumalı devre | Amper |
|---|---|---|
| 1 | Akü (4 silindirli modeller) | 100A |
| 1 | Pil (6 silindirli modeller) | 120A |
| 1 | Yolcu tarafı sigorta kutusu | 40A |
| 2 | EPS | 70 1 |
| 2 | Yolcu tarafı sigorta kutusu | (40 A) |
| 2 | ABS / VSA FSR | 30 1 |
| 2 | – | – |
| 2 | ABS / VSA motoru | 30 1 |
| 2 | – | – |
| 3 | IG | 50 A |
| 3 | Sürücü tarafı sigorta kutusu | (40 A) |
| 3 | Ana yolcu tarafı ışığı | 30 1 |
| 3 | Sürücü tarafı sigorta kutusu | (60A) |
| 3 | Sürücü tarafında ana ışık | 30 1 |
| 3 | Ana fan motoru | 30 1 |
| 3 | – (4 silindirli modeller) | – |
| 3 | Silecek motoru (6 silindirli modeller) | 30 1 |
| 3 | Silecek motoru (4 silindirli modeller) | 30 1 |
| 3 | İkincil fan motoru (6 silindirli modeller) | 30 1 |
| 4 | Arka buğu çözücü | 40 1 |
| 5 | İkincil fan motoru (4 silindirli modeller) | 20 1 |
| 5 | – (6 silindirli modeller) | – |
| 6 | – | – |
| 7 | – | – |
| 8 | Isıtma motoru | 40 1 |
| 9 | Risk | 15 1 |
| 10 | korna | 10 A |
| 11 | – | – |
| 12 | Durmak | 15 1 |
| 13 | IG bobinleri | 15 1 |
| 14 | FI Alt | 15 1 |
| 15 | Destek olmak | 10 A |
| 16 | İç mekan ışıkları | 7,5 A |
| 17 | Ana FI | 15 1 |
| 18 | DBW | 15 1 |
| 19 | – (4 silindirli modeller) | – |
| 19 | Acil FI-ECU (6 silindirli modeller) | 7,5 A |
| 20 | MG debriyaj | 7,5 A |
| 21 | Motor yağı seviyesi (4 silindirli modeller) | 7,5 A |
| 21 | RLY fanı (6 silindirli modeller) | 7,5 A |
Sigorta kutusu konumu

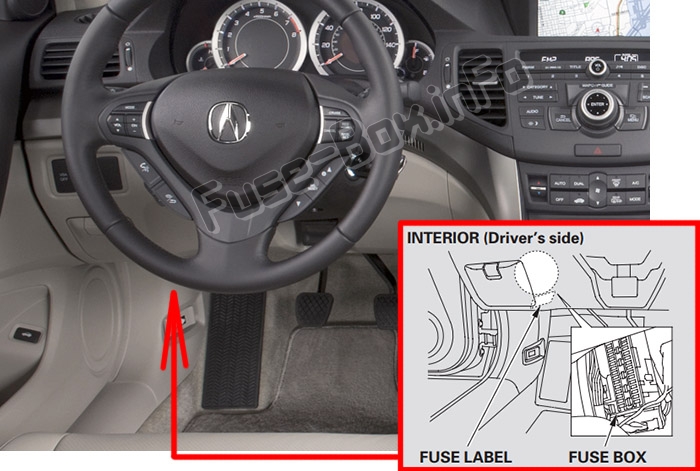

Sürücü tarafındaki gösterge panelinin altında bulunur.

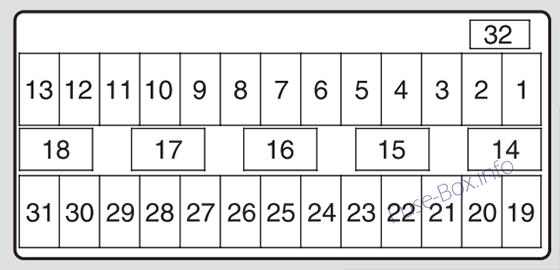

İç sigorta kutusu şeması (sürücü tarafı)
Sürücü tarafındaki iç sigorta kutusundaki sigorta yerleşimi (2009-2014)
| Olumsuzluk. | Amper. | Korumalı devreler |
|---|---|---|
| 1 | – | Kullanılmamış |
| 2 | (7,5 A) | Kuşatma hafızası |
| 3 | 15 1 | yıkayıcı |
| 4 | 10 A | silecek |
| 5 | 7,5 A | Metre |
| 6 | 7,5 A | ABS / VSA |
| 7 | 15 1 | ACG |
| 8 | (7,5 A) | STS (4 silindirli modeller) |
| 8 | (7,5 A) | DIAG marş motoru (6 silindirli modeller) |
| 9 | 20 1 | Benzin pompası |
| 10 | (10 A) | VB SOL (varsa) |
| 11 | 10 A | SRS |
| 12 | 7,5 A | ODS (kullanıcı algılama sistemi) |
| 13 | (7,5 A) | IG1 (4 silindirli modeller) |
| 13 | (7,5 A) | STS (6 silindirli modeller) |
| 14 | – | Kullanılmamış |
| 15 | 7,5 A | Bütün gün ışıklar |
| 16 | 7,5 A | AC |
| 17 | 7,5 A | Aksesuar, anahtar, kilit |
| 18 | 7,5 A | Aksesuar |
| 19 | (20 A) | Sürgülü sürücü koltuğu |
| 20 | (20 A) | açılır tavan |
| 21 | (20 A) | Elektrikli yatırılabilen sürücü koltuğu |
| 22 | 20 1 | Arka sürücü tarafı elektrikli cam |
| 23 | 20 1 | Ön aksesuarlar için elektrik prizi |
| 24 | 20 1 | Sürücünün elektrikli camı |
| 25 | 15 1 | Sürücü tarafı kapı kilidi |
| 26 | (10 A) | Ön sol sis lambası (varsa) |
| 27 | 10 A | Sol taraftaki küçük ışıklar (dış) |
| 28 | 10 A | Sol far uzun far |
| 29 | 10 A | TPMS |
| 30 | 15 1 | Sol far kısa huzmeli |
| 31 | – | Kullanılmamış |
| 32 | (7,5 A) | Motor yağı seviyesi (varsa) |
Sigorta kutusu konumu

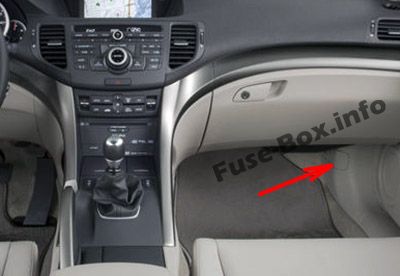

Yolcu tarafı iç sigorta kutusu, yolcu alt yan panelinde bulunur.

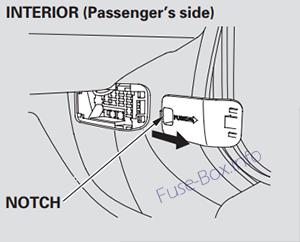

Kapağı çıkarmak için, parmağınızı kapaktaki çentiğe yerleştirin ve hafifçe yukarı çekin, ardından kendinize doğru çekin ve menteşelerinden serbest bırakın.

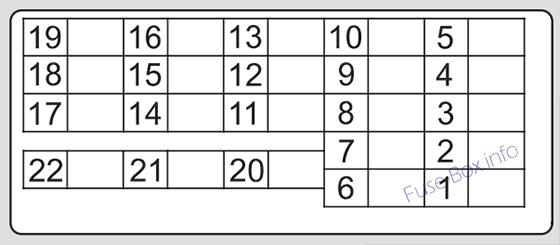

İç sigorta kutusu şeması (yolcu tarafı)
Yolcu tarafı iç sigorta kutusundaki sigorta yerleşimi (2009-2014)
| Olumsuzluk. | Amper. | Korumalı devreler |
|---|---|---|
| 1 | 10 A | Uzun far, sağ |
| 2 | 10 A | Sağ taraftaki küçük ışıklar (dış) |
| 3 | (10 A) | Ön sağ sis lambası (varsa) |
| 4 | 15 1 | Sağ far kısa huzmeli |
| 5 | – | Kullanılmamış |
| 6 | 7,5 A | İç mekan ışıkları |
| 7 | – | Kullanılmamış |
| 8 | (20 A) | Elektrikli yolcu koltuğu yatırma |
| 9 | (20 A) | Elektrikli sürgülü yolcu koltuğu |
| 10 | 10 A | Sağ yan kapı kilidi |
| 11 | 20 1 | Arka yolcu tarafı elektrikli cam |
| 12 | 20 1 | K10sol aksesuarı güç soketi |
| 13 | 20 1 | Ön yolcu elektrikli camı |
| 14 | – | Kullanılmamış |
| 15 | (20 A) | AMP Premium (varsa) |
| 16 | – | Kullanılmamış |
| 17 | – | Kullanılmamış |
| 18 | – | Kullanılmamış |
| 19 | (20 A) | Koltuk ısıtıcısı |
| 20 | – | Kullanılmamış |
| 21 | – | Kullanılmamış |
| 22 | – | Kullanılmamış |
