Bu yazıda, 2004’ten 2008’e kadar üretilen Acura TSX’in (CL9) ilk neslini ele alıyoruz. Burada Acura TSX 2004, 2005, 2006, 2007 ve 2008’in sigorta kutusu şemalarını bulacaksınız  , sigorta kutusu  ‘konumu hakkında bilgi edinin. arabanın içindeki sigorta panellerini ve her 1 sigortanın atamasını (sigortaların düzeni) öğrenin.

İçindekiler
  1. Sigorta düzeni Acura TSX 2004-2008
  2. 2004
  3. 2005
  4. 2006
  5. 2007, 2008
İçerik gizle
1 Sigorta düzeni Acura TSX 2004-2008
1.1 2004
1.1.1 Makine bölümü
1.1.2 Yolcu bölmesi
1.2 2005
1.2.1 Makine bölümü
1.2.2 Yolcu bölmesi
1.3 2006
1.3.1 Makine bölümü
1.3.2 Yolcu bölmesi
1.4 2007, 2008
1.4.1 Makine bölümü
1.4.2 Yolcu bölmesi

Sigorta düzeni Acura TSX 2004-2008

Acura  TSX’in çakmak / priz sigortası , yolcu bölmesindeki №9 sigortasıdır.

Sigorta kutusu konumu

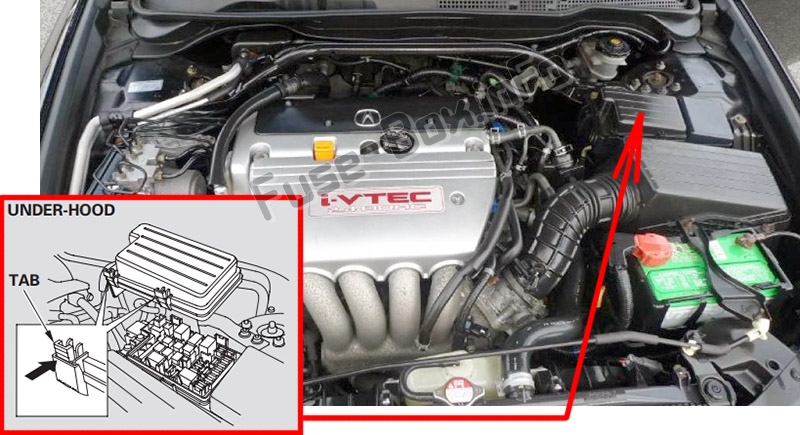

Kaputun altındaki sigorta kutusu  , sürücü tarafında motor bölmesinin arkasına yakın 1 yerde bulunur.Sigortaların motor bölmesindeki yeri: Acura TSX (CL9; 2004-2008)

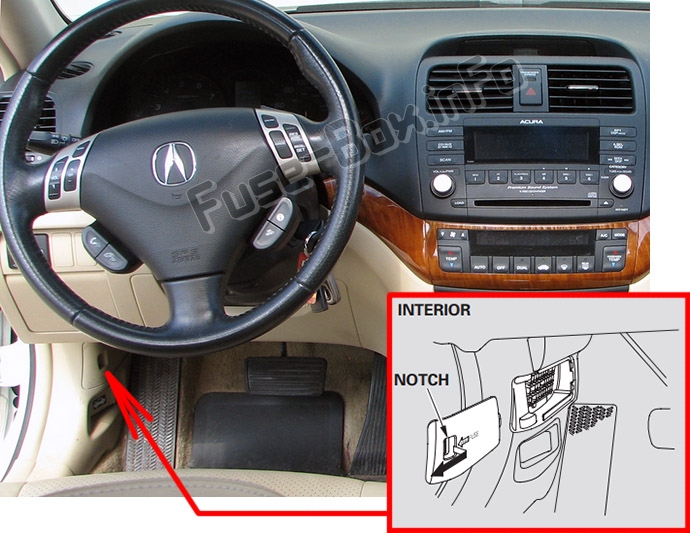

İç sigorta kutusu,  sürücünün sol alt tarafında bulunur.
Kapağı çıkarmak için parmağınızı kapaktaki çentiğe yerleştirin, kendinize doğru çekin ve menteşelerinden serbest bırakın.Sigortaların yolcu bölmesindeki yeri: Acura TSX (CL9; 2004-2008)



Sigorta kutusu şemaları

2004

Makine bölümü

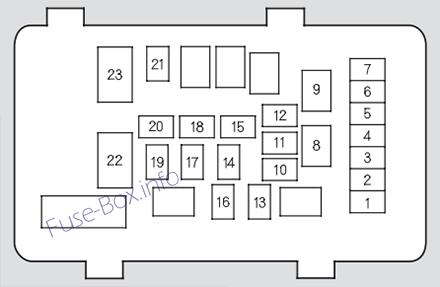

Kaputun altındaki sigorta kutusunun şeması: Acura TSX (CL9; 2004)

Kaputun altındaki sigorta kutusundaki sigorta yerleşimi (2004)

Olumsuzluk. Amper. Korumalı devreler
1 15 1 Far düşük sol
2 (30A) (Arka buz çözme bobini)
3 10 A Sol far Merhaba
4 15 1 Küçük ışık
5 10 A Sağ far Merhaba
6 15 1 Far sağ alt
7 7,5 A Korumak
8 15 1 ECU FI
9 20 1 K10denser fanı
10 – Kullanılmamış
11 20 1 Fan
12 – Kullanılmamış
13 20 1 Korna, dur
14 40 1 Arka buz çözücü
15 40 1 Yedekleme, ACC
16 15 1 Risk
17 30 1 VSA motoru
18 40 1 VSA
19 40 1 1’DE
20 40 1 AÇIK 2
21 40 1 Isıtma motoru
22 100A pil
22 – Kullanılmamış
23 50 A + B IG1 Ana
23 50 A Ana elektrikli cam
Yolcu bölmesi

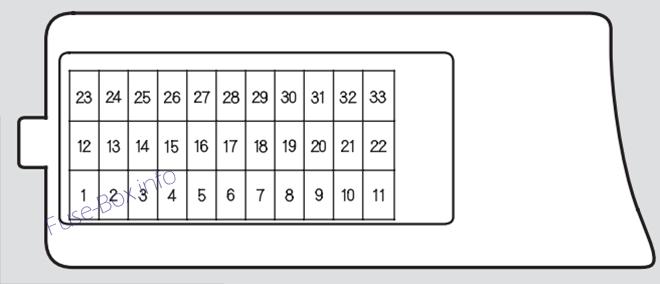

İç sigorta kutusu şeması: Acura TSX (CL9; 2004)

İç sigorta kutusundaki sigorta yerleşimi (2004)

Olumsuzluk. Amper. Korumalı devreler
1 (15A) DBW
2 15 1 Ateşleme bobini
3 (10 A) Gün Işığı (Kanada modellerinde)
4 10 A LAF
5 20 1 Ses amplifikatörü
6 10 A İç ışık
7 10 A Geri vites lambaları
8 20 1 Kilit
9 15 1 Ön aksesuar prizleri
10 7,5 A IG OPDS
11 30 1 IG silecek
12 – Kullanılmamış
13 – Kullanılmamış
14 (20 A) Sürgülü sürücü koltuğu
15 (20 A) Isıtmalı koltuk
16 (20 A) Elektrikli yatırılabilen sürücü koltuğu
17 – Kullanılmamış
18 15 1 IGACG
19 15 1 IG yakıt pompası
20 7,5 A IG yıkayıcı
21 7,5 A IG sayacı
22 10 A IG SRS
23 7,5 A IGP (PGM-FI hesaplayıcısı)
24 20 1 Sol arka elektrikli cam
25 20 1 Arka sağ elektrikli cam
26 20 1 Ön sağ elektrikli cam
27 20 1 Sürücünün elektrikli camı
28 (20 A) açılır tavan
29 – Kullanılmamış
30 7,5 A IG HAC
31 – Kullanılmamış
32 7,5 A ACC
33 7,5 A OP HAC



2005

Makine bölümü

Kaputun altındaki sigorta kutusunun şeması: Acura TSX (CL9; 2005)

Kaputun altındaki sigorta kutusundaki sigorta yerleşimi (2005)

Olumsuzluk. Amper. Korumalı devreler
1 15 1 Far düşük sol
2 (30A) (Arka buz çözme bobini)
3 10 A Sol far Merhaba
4 15 1 Küçük ışık
5 10 A Sağ far Merhaba
6 15 1 Far sağ alt
7 7,5 A Korumak
8 15 1 ECU FI
9 20 1 K10denser fanı
10 – Kullanılmamış
11 20 1 Fan
12 – Kullanılmamış
13 20 1 Korna, dur
14 40 1 Arka buz çözücü
15 40 1 Yedekleme, ACC
16 15 1 Risk
17 30 1 VSA motoru
18 40 1 VSA
19 40 1 1’DE
20 40 1 AÇIK 2
21 40 1 Isıtma motoru
22 100A pil
22 – Kullanılmamış
23 50 A + B IG1 Ana
23 50 A Ana elektrikli cam
Yolcu bölmesi

İç sigorta kutusunun şeması: Acura TSX (CL9; 2005)

İç sigorta kutusundaki sigorta yerleşimi (2005)

Olumsuzluk. Amper. Korumalı devreler
1 (15A) DBW
2 15 1 Ateşleme bobini
3 (10 A) Gün Işığı (Kanada modellerinde)
4 10 A LAF
5 20 1 Ses amplifikatörü
6 10 A İç ışık
7 10 A Geri vites lambaları
8 20 1 Kilit
9 15 1 Ön aksesuar prizleri
10 7,5 A OPDS
11 30 1 silecek
12 – Kullanılmamış
13 20 1 AS P / SEAT (KAYIT)
14 20 1 Sürgülü sürücü koltuğu
15 (20 A) Isıtmalı koltuk
16 20 1 Elektrikli yatırılabilen sürücü koltuğu
17 20 1 AS P / KOLTUK (KAYAR)
18 15 1 ACG
19 15 1 Benzin pompası
20 7,5 A yıkayıcı
21 7,5 A Metre
22 10 A SRS
23 7,5 A IGP (PGM-FI hesaplayıcısı)
24 20 1 Sol arka elektrikli cam
25 20 1 Arka sağ elektrikli cam
26 20 1 Ön sağ elektrikli cam
27 20 1 Sürücünün elektrikli camı
28 20 1 açılır tavan
29 – Kullanılmamış
30 7,5 A AC
31 – Kullanılmamış
32 7,5 A ACC
33 (7,5 A) SEÇENEK



2006

Makine bölümü

Kaputun altındaki sigorta kutusunun şeması: Acura TSX (CL9; 2006)

Kaputun altındaki sigorta kutusundaki sigorta yerleşimi (2006)

Olumsuzluk. Amper. Korumalı devreler
1 15 1 Far düşük sol
2 (30A) (Arka buz çözme bobini)
3 10 A Sol far Merhaba
4 15 1 Küçük ışık
5 10 A Sağ far Merhaba
6 15 1 Far sağ alt
7 7,5 A Korumak
8 15 1 ECU FI (ECM / PCM)
9 20 1 K10denser fanı
10 (20 A) (FR sis lambası)
11 20 1 Fan
12 – Kullanılmamış
13 20 1 Korna, dur
14 40 1 Arka buz çözücü
15 40 1 Yedekleme, ACC
16 15 1 Risk
17 30 1 VSA motoru
18 40 1 VSA
19 40 1 1’DE
20 40 1 AÇIK 2
21 40 1 Isıtma motoru
22 100A pil
22 – Kullanılmamış
23 50 A + B IG1 Ana
23 50 A Ana elektrikli cam
Yolcu bölmesi

İç sigorta kutusu şeması: Acura TSX (CL9; 2006)

İç sigorta kutusundaki sigorta yerleşimi (2006)

Olumsuzluk. Amper. Korumalı devreler
1 (15A) DBW
2 15 1 Ateşleme bobini
3 (10 A) Gündüz sürüş farları (Kanada modellerinde)
4 10 A LAF
5 20 1 Ses amplifikatörü
6 10 A İç ışık
7 10 A Geri vites lambaları
8 20 1 Kilit
9 15 1 Ön aksesuar prizleri
10 7,5 A OPDS
11 30 1 silecek
12 – Kullanılmamış
13 20 1 Elektrikli yolcu koltuğu yatırma
14 20 1 Sürgülü sürücü koltuğu
15 (20 A) Isıtmalı koltuk
16 20 1 Elektrikli yatırılabilen sürücü koltuğu
17 (20 A) Sürgülü yolcu koltuğu
18 15 1 ACG
19 15 1 Benzin pompası
20 10 A yıkayıcı
21 7,5 A Metre
22 10 A SRS
23 7,5 A IGP (PGM-FI hesaplayıcısı)
24 20 1 Sol arka elektrikli cam
25 20 1 Arka sağ elektrikli cam
26 20 1 Elektrikli yolcu camı
27 20 1 Sürücünün elektrikli camı
28 20 1 açılır tavan
29 – Kullanılmamış
30 7,5 A AC
31 – Kullanılmamış
32 7,5 A ACC
33 – Kullanılmamış



2007, 2008

Makine bölümü

Kaputun altındaki sigorta kutusunun şeması: Acura TSX (CL9; 2007, 2008)

Kaputun altındaki sigorta kutusundaki sigorta yerleşimi (2007, 2008)

Olumsuzluk. Amper. Korumalı devreler
1 15 1 Far düşük sol
2 (30A) (Arka buz çözme bobini)
3 10 A Sol far Merhaba
4 15 1 Küçük ışık
5 10 A Sağ far Merhaba
6 15 1 Far sağ alt
7 7,5 A Korumak
8 15 1 ECU FI (ECM / PCM)
9 20 1 K10denser fanı
10 (20 A) (FR sis lambası)
11 20 1 Fan
12 – Kullanılmamış
13 20 1 Korna, dur
14 40 1 Arka buz çözücü
15 40 1 Yedekleme, ACC
16 15 1 Risk
17 30 1 VSA motoru
18 40 1 VSA
19 40 1 1’DE
20 40 1 AÇIK 2
21 40 1 Isıtma motoru
22 100A pil
22 – Kullanılmamış
23 50 A + B IG1 Ana
23 50 A Ana elektrikli cam
Yolcu bölmesi

İç sigorta kutusunun şeması: Acura TSX (CL9; 2007, 2008)

İç sigorta kutusundaki sigorta yerleşimi (2007, 2008)

Olumsuzluk. Amper. Korumalı devreler
1 15 1 DBW
2 15 1 Ateşleme bobini
3 (10 A) Gündüz sürüş farları (Kanada modellerinde)
4 10 A LAF
5 20 1 Ses amplifikatörü
6 10 A İç ışık
7 10 A Geri vites lambaları
8 20 1 Kilit
9 15 1 Ön aksesuar prizleri
10 7,5 A OPDS
11 30 1 silecek
12 7,5 A TPMS
13 20 1 Elektrikli yolcu koltuğu yatırma
14 20 1 Sürgülü sürücü koltuğu
15 20 1 Isıtmalı koltuk
16 20 1 Elektrikli yatırılabilen sürücü koltuğu
17 20 1 Sürgülü yolcu koltuğu
18 15 1 ACG
19 15 1 Benzin pompası
20 10 A yıkayıcı
21 7,5 A Metre
22 10 A SRS
23 7,5 A IGP (PGM-FI hesaplayıcısı) (ECM / PCM)
24 20 1 Sol arka elektrikli cam
25 20 1 Arka sağ elektrikli cam
26 20 1 Elektrikli yolcu camı
27 20 1 Sürücünün elektrikli camı
28 20 1 açılır tavan
29 – Kullanılmamış
30 7,5 A AC
31 – Kullanılmamış
32 7,5 A ACC
