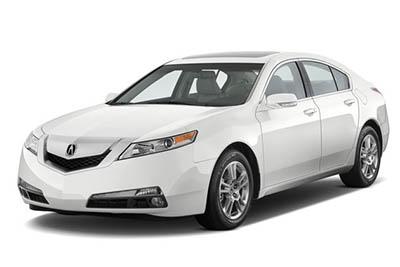

Bu yazıda 2009’dan 2014’e kadar üretilen dördüncü nesil Acura TL’yi (UA8-UA9) ele alıyoruz. Burada
Sigorta düzeni Acura TL 2009-2014

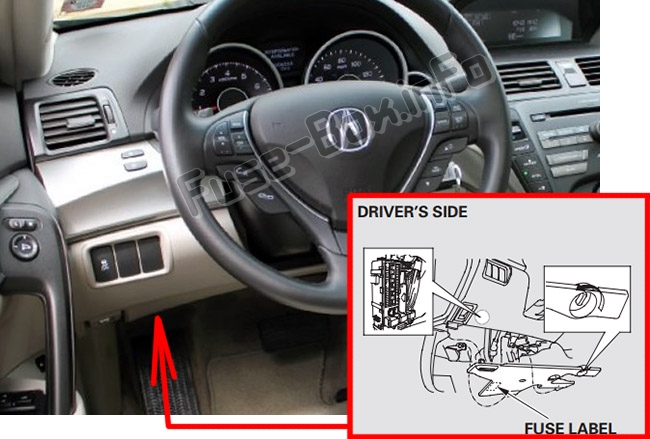

Sigorta etiketi direksiy10 kol10unun altına yapıştırılmıştır.

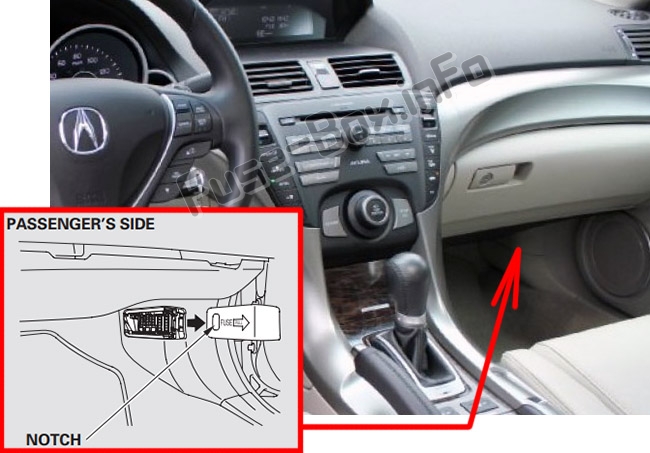

Sigorta kutusu kapağını çıkarmak için, parmağınızı kapaktaki çentiğe yerleştirin ve hafifçe yukarı çekin, ardından kendinize doğru çekin ve menteşelerinden çıkarın.

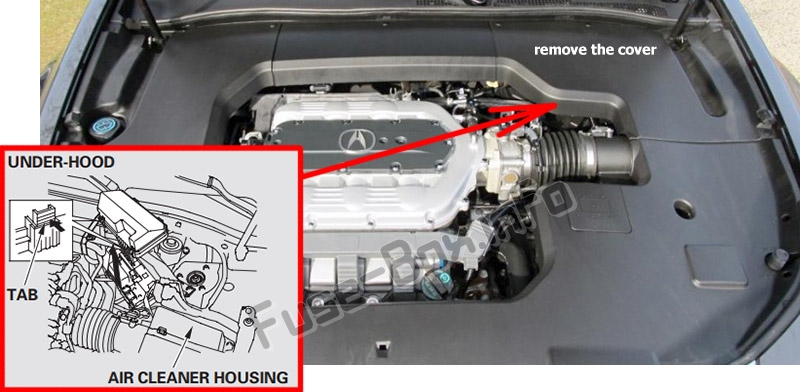

Kaputun altındaki sigorta kutusuna erişmek için sol taraftaki motor bölmesi kapağını çıkarın.
2009, 2010, 2011
Makine bölümü

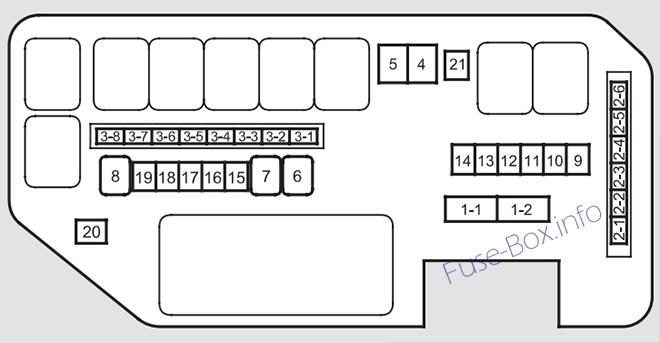

Motor bölmesindeki sigorta yerleşimi (2009, 2010, 2011)
| Olumsuzluk. | Amper. | Korumalı devreler |
|---|---|---|
| 1-1 | 120A | pil |
| 1-2 | 40 1 | Yolcu tarafı sigorta kutusu |
| 2-1 | 70 1 | EPS |
| 2-2 | 40 1 | ABS / VSA MTR |
| 2-3 | 30 1 | ABS / VSA |
| 2-4 | 40 1 | Yolcu tarafı sigorta kutusu seçeneği |
| 2-5 | 30 1 | Far yıkayıcılar (varsa) |
| 2-6 | 30 1 | SH-AWD (SH-AWD modellerinde kullanılır) |
| 3-1 | 50 A | IG anapara |
| 3-2 | 40 1 | İkincil fan motoru (SH-AWD modellerinde kullanılır) |
| 3-3 | 30 1 | İkincil fan motoru (2WD modellerde kullanılır) |
| 3-4 | 60 A | Sürücü tarafı sigorta kutusu |
| 3-5 | 40 1 | Ana fan motoru |
| 3-5 | 30 1 | Ana fan motoru |
| 3-6 | 30 1 | Sürücü tarafında ana ışık |
| 3-7 | 30 1 | Silecek motoru |
| 3-8 | 30 1 | Ana yolcu tarafı ışığı |
| 4 | 40 1 | Arka buz çözücü |
| 5 | – | Kullanılmamış |
| 6 | – | Kullanılmamış |
| 7 | – | Kullanılmamış |
| 8 | 40 1 | Isıtma motoru |
| 9 | 15 1 | Risk |
| 10 | 20 1 | Korna ve dur |
| 11 | 7,5 A | Anahtarsız Erişim Sistemi (SH-AWD modellerinde kullanılır) |
| 12 | – | Kullanılmamış |
| 13 | 15 1 | IG bobinleri |
| 14 | 15 1 | FI Alt |
| 15 | 10 A | Korumak |
| 16 | 7,5 A | İç mekan ışıkları |
| 17 | 15 1 | Ana FI |
| 18 | 15 1 | DBW |
| 19 | 7,5 A | FI ECU’yu kaydet |
| 20 | 7,5 A | MG, debriyaj |
| 21 | 7,5 A | Radyatör Fanı Zamanlayıcısı |
İç (sürücü tarafı)

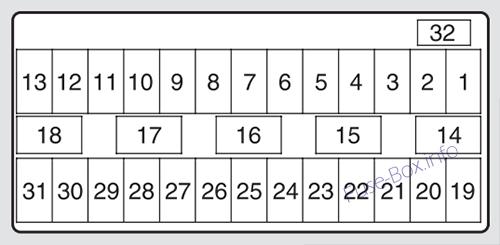

İç sigorta kutusundaki sigorta yerleşimi (sürücü tarafı) (2009, 2010, 2011)
| Olumsuzluk. | Amper. | Korumalı devreler |
|---|---|---|
| 1 | – | Kullanılmamış |
| 2 | 7,5 A | SH-AWD (varsa) |
| 3 | 20 1 | yıkayıcı |
| 4 | 7,5 A | silecek |
| 5 | 7,5 A | ODS |
| 6 | 7,5 A | ABS / VSA |
| 7 | – | Kullanılmamış |
| 8 | 7,5 A | Röleyi başlat |
| 9 | 20 1 | Benzin pompası |
| 10 | 10 A | VB SOL |
| 11 | 10 A | SRS |
| 12 | 7,5 A | Metre |
| 13 | 15 1 | ACG |
| 14 | – | Kullanılmamış |
| 15 | 7,5 A | gün yangınları |
| 16 | 7,5 A | AC |
| 17 | 7,5 A | Aksesuar, anahtar, kilit (varsa) |
| 18 | 7,5 A | Aksesuar |
| 19 | 20 1 | Sürgülü sürücü koltuğu |
| 20 | 20 1 | açılır tavan |
| 21 | 20 1 | Elektrikli yatırılabilen sürücü koltuğu |
| 22 | 20 1 | Sol arka elektrikli cam |
| 23 | 15 1 | Ön ACC soketi |
| 24 | 20 1 | Sürücünün elektrikli camı |
| 25 | 15 1 | Sürücü tarafı kapı kilidi |
| 26 | 10 A | Ön sol sis lambası |
| 27 | 10 A | Sol taraftaki küçük ışıklar (dış) |
| 28 | 10 A | Sol far uzun far |
| 29 | 7,5 A | TPMS |
| 30 | 15 1 | Sol far kısa huzmeli |
| 31 | – | Kullanılmamış |
| 32 | 7,5 A | STS (varsa) |
İç (yolcu tarafı)

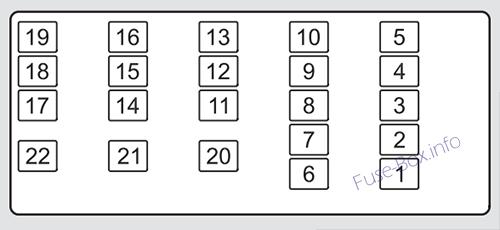

İç sigorta kutusundaki sigorta yerleşimi (yolcu tarafı) (2009, 2010, 2011)
| Olumsuzluk. | Amper. | Korumalı devreler |
|---|---|---|
| 1 | 10 A | Uzun far, sağ |
| 2 | 10 A | Sağ taraftaki küçük ışıklar (dış) |
| 3 | 10 A | Ön sağ sis lambası |
| 4 | 15 1 | Sağ far kısa huzmeli |
| 5 | – | Kullanılmamış |
| 6 | 7,5 A | İç mekan ışıkları |
| 7 | – | Kullanılmamış |
| 8 | 20 1 | Elektrikli yolcu koltuğu yatırma |
| 9 | 20 1 | Sürgülü yolcu koltuğu |
| 10 | 10 A | Sağ yan kapı kilidi |
| 11 | 20 1 | Arka yolcu tarafı elektrikli cam |
| 12 | 10 A | Anahtarsız erişim sistemi (varsa) |
| 13 | 20 1 | Ön yolcu elektrikli camı |
| 14 | – | Kullanılmamış |
| 15 | 20 1 | Üst düzey amplifikatör |
| 16 | 15 1 | K10sol ACC soketi |
| 17 | – | Kullanılmamış |
| 18 | 7,5 A | Bel desteği |
| 19 | 20 1 | Koltuk ısıtıcısı |
| 20 | – | Kullanılmamış |
| 21 | – | Kullanılmamış |
| 22 | – | Kullanılmamış |
2012, 2013, 2014
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2012, 2013, 2014)
| Olumsuzluk. | Amper. | Korumalı devreler |
|---|---|---|
| 1-1 | 120A | pil |
| 1-2 | 40 1 | Yolcu tarafı sigorta kutusu |
| 2-1 | 70 1 | EPS |
| 2-2 | 40 1 | ABS / VSA MTR |
| 2-3 | 30 1 | ABS / VSA |
| 2-4 | 40 1 | Yolcu tarafı sigorta kutusu seçeneği |
| 2-5 | 30 1 | Far yıkayıcılar (varsa) |
| 2-6 | 30 1 | SH-AWD (SH-AWD modellerinde kullanılır) |
| 3-1 | 50 A | IG anapara |
| 3-2 | 40 1 | İkincil fan motoru (SH-AWD modellerinde kullanılır) |
| 3-3 | 30 1 | İkincil fan motoru (2WD modellerde kullanılır) |
| 3-4 | 60 A | Sürücü tarafı sigorta kutusu |
| 3-5 | 40 1 | Ana fan motoru (SH-AWD modellerinde kullanılır) |
| 3-5 | 30 1 | Ana fan motoru (2WD modellerde kullanılır) |
| 3-6 | 30 1 | Sürücü tarafında ana ışık |
| 3-7 | 30 1 | Silecek motoru |
| 3-8 | 30 1 | Ana yolcu tarafı ışığı |
| 4 | 40 1 | Arka buz çözücü |
| 5 | – | Kullanılmamış |
| 6 | – | Kullanılmamış |
| 7 | – | Kullanılmamış |
| 8 | 40 1 | Isıtma motoru |
| 9 | 15 1 | Risk |
| 10 | 20 1 | Korna ve dur |
| 11 | 7,5 A | Anahtarsız Erişim Sistemi (SH-AWD modellerinde kullanılır) |
| 12 | 7,5 A | Pil sensörü / BMS (pil yönetim sistemi) |
| 13 | 15 1 | IG bobinleri |
| 14 | 15 1 | FI Alt |
| 15 | 10 A | Korumak |
| 16 | 7,5 A | İç mekan ışıkları |
| 17 | 15 1 | Ana FI |
| 18 | 15 1 | DBW |
| 19 | 7,5 A | FI ECU’yu kaydet |
| 20 | 7,5 A | MG debriyaj |
| 21 | 7,5 A | Radyatör Fanı Zamanlayıcısı |
İç (sürücü tarafı)
İç sigorta kutusundaki sigorta yerleşimi (sürücü tarafı) (2012, 2013, 2014)
| Olumsuzluk. | Amper. | Korumalı devreler |
|---|---|---|
| 1 | 7,5 A | Kör Nokta Bilgi Sistemi (varsa) |
| 2 | 7,5 A | SH-AWD (varsa) |
| 3 | 20 1 | yıkayıcı |
| 4 | 7,5 A | silecek |
| 5 | 7,5 A | ODS |
| 6 | 7,5 A | ABS / VSA |
| 7 | – | Kullanılmamış |
| 8 | 7,5 A | Röleyi başlat |
| 9 | 20 1 | Benzin pompası |
| 10 | 10 A | VB SOL |
| 11 | 10 A | SRS |
| 12 | 7,5 A | Metre |
| 13 | 15 1 | ACG |
| 14 | – | Kullanılmamış |
| 15 | 7,5 A | Bütün gün ışıklar |
| 16 | 7,5 A | AC |
| 17 | 7,5 A | Aksesuar, anahtar, kilit (varsa) |
| 18 | 7,5 A | Aksesuar |
| 19 | 20 1 | Sürgülü sürücü koltuğu |
| 20 | 20 1 | açılır tavan |
| 21 | 20 1 | Elektrikli yatırılabilen sürücü koltuğu |
| 22 | 20 1 | Sol arka elektrikli cam |
| 23 | 15 1 | Ön ACC soketi |
| 24 | 20 1 | Sürücünün elektrikli camı |
| 25 | 15 1 | Sürücü tarafı kapı kilidi |
| 26 | 10 A | Ön sol sis lambası |
| 27 | 10 A | Sol taraftaki küçük ışıklar (dış) |
| 28 | 10 A | Sol far uzun far |
| 29 | 7,5 A | TPMS |
| 30 | 15 1 | Sol far kısa huzmeli |
| 31 | – | Kullanılmamış |
| 32 | 7,5 A | STS (varsa) |
İç (yolcu tarafı)
İç sigorta kutusundaki sigorta yerleşimi (yolcu tarafı) (2012, 2013, 2014)
| Olumsuzluk. | Amper. | Korumalı devreler |
|---|---|---|
| 1 | 10 A | Uzun far, sağ |
| 2 | 10 A | Sağ taraftaki küçük ışıklar (dış) |
| 3 | 10 A | Ön sağ sis lambası |
| 4 | 15 1 | Sağ far kısa huzmeli |
| 5 | – | Kullanılmamış |
| 6 | 7,5 A | İç mekan ışıkları |
| 7 | – | Kullanılmamış |
| 8 | 20 1 | Elektrikli yolcu koltuğu yatırma |
| 9 | 20 1 | Sürgülü yolcu koltuğu |
| 10 | 10 A | Sağ yan kapı kilidi |
| 11 | 20 1 | Arka yolcu tarafı elektrikli cam |
| 12 | 10 A | Anahtarsız erişim sistemi (varsa) |
| 13 | 20 1 | Ön yolcu elektrikli camı |
| 14 | – | Kullanılmamış |
| 15 | 20 1 | Üst düzey amplifikatör |
| 16 | 15 1 | K10sol ACC soketi |
| 17 | – | Kullanılmamış |
| 18 | 7,5 A | Bel desteği |
| 19 | 20 1 | Koltuk ısıtıcısı |
| 20 | – | Kullanılmamış |
| 21 | – | Kullanılmamış |
| 22 | – | Kullanılmamış |
