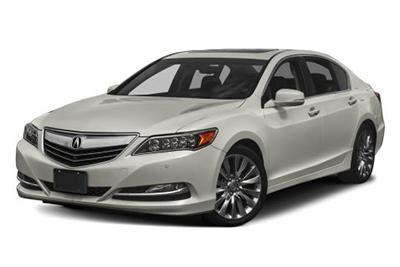

Acura RLX tam boyutlu lüks sedan 2014’ten bu yana mevcuttur. Burada 2014, 2015, 2016, 2017 ve 2018 Acura RLX’lerin sigorta kutusu şemalarını bulabilir   , sigorta panellerinin araç içindeki yeri hakkında bilgi alabilir ve her 1 sigortanın atanması (sigortaların düzeni) hakkında daha fazla bilgi edinebilirsiniz.

İçindekiler
  1. 2014-2018 Acura RLX sigortalarının düzenlenmesi
  2. Motor bölmesi sigorta kutusu n ° 1
  3. Motor bölmesi sigorta kutusu n ° 2
  4. Motor bölmesi sigorta kutusu n ° 3
  5. Motor bölmesi sigorta kutusu n ° 4
  6. Sürücü tarafı iç sigorta kutusu #1
  7. Sürücü tarafı iç sigorta kutusu n ° 2
  8. Yolcu tarafı iç sigorta kutusu
  9. 2014, 2015, 2017
  10. 2016, 2018
  11. 2016, 2017 (hibrit)
İçerik gizle
1 2014-2018 Acura RLX sigortalarının düzenlenmesi
1.1 Motor bölmesi sigorta kutusu n ° 1
1.2 Motor bölmesi sigorta kutusu n ° 2
1.3 Motor bölmesi sigorta kutusu n ° 3
1.4 Motor bölmesi sigorta kutusu n ° 4
1.5 Sürücü tarafı iç sigorta kutusu #1
1.6 Sürücü tarafı iç sigorta kutusu n ° 2
1.7 Yolcu tarafı iç sigorta kutusu
1.8 2014, 2015, 2017
1.8.1 Motor bölmesi sigorta kutusu n ° 1
1.8.2 Motor bölmesi sigorta kutusu n ° 2
1.8.3 Motor bölmesi sigorta kutusu n ° 3
1.8.4 Sürücü tarafı iç sigorta kutusu #1
1.8.5 Yolcu tarafı iç sigorta kutusu
1.9 2016, 2018
1.9.1 Motor bölmesi sigorta kutusu n ° 1
1.9.2 Motor bölmesi sigorta kutusu n ° 2
1.9.3 Motor bölmesi sigorta kutusu n ° 3
1.9.4 Motor bölmesi sigorta kutusu n ° 4
1.9.5 Sürücü tarafı iç sigorta kutusu #1
1.9.6 Sürücü tarafı iç sigorta kutusu n ° 2
1.9.7 Yolcu tarafı iç sigorta kutusu
1.10 2016, 2017 (hibrit)
1.10.1 Motor bölmesi sigorta kutusu n ° 1
1.10.2 Motor bölmesi sigorta kutusu n ° 2
1.10.3 Motor bölmesi sigorta kutusu n ° 3
1.10.4 Motor bölmesi sigorta kutusu n ° 4
1.10.5 Sürücü tarafı iç sigorta kutusu #1
1.10.6 Sürücü tarafı iç sigorta kutusu n ° 2
1.10.7 Yolcu tarafı iç sigorta kutusu

2014-2018 Acura RLX sigortalarının düzenlenmesi

Acura RLX çakmak / priz  sigortaları, yolcu tarafı iç sigorta kutusundaki №12 ve 13 sigortalardır.

Sigorta kutusu konumu

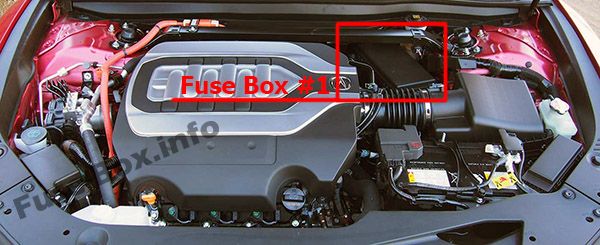

Motor bölmesi sigorta kutusu n ° 1

Fren hidroliği deposunun yanında bulunur.Sigortaların motor bölmesindeki yeri: Acura RLX (2014, 2015, 2016, 2017, 2018 -...)

Kutuyu açmak için sekmelere dokunun.

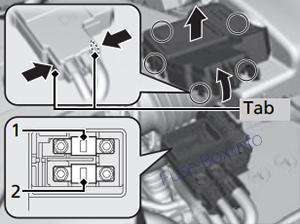

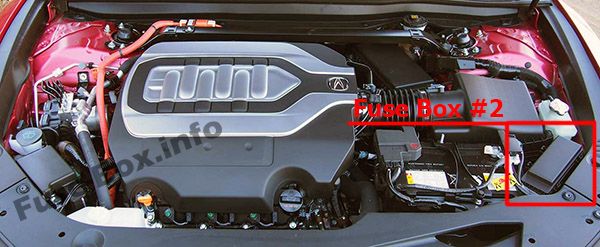

Motor bölmesi sigorta kutusu n ° 2

Pilin yakınında bulunur.Sigortaların motor bölmesindeki yeri: Acura RLX (2014, 2015, 2016, 2017, 2018 -...)

Kutuyu açmak için sekmelere dokunun.

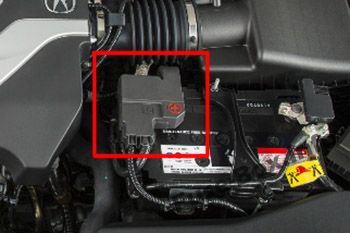

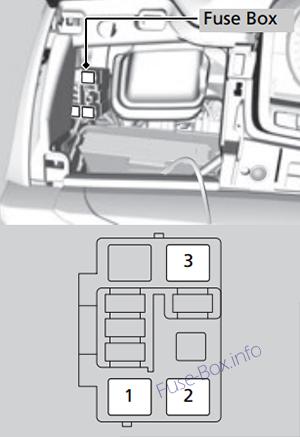

Motor bölmesi sigorta kutusu n ° 3

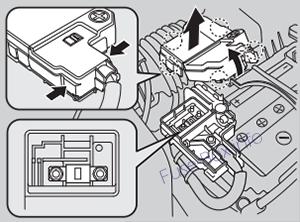

Pilin “+” terminalinin yakınında bulunur.Sigortaların motor bölmesindeki yeri: Acura RLX (2014, 2015, 2016, 2017, 2018 -...)

Kutuyu açmak için sekmelere dokunun.

Veya

Motor bölmesi sigorta kutusu n ° 4

Ön tamp10un sol tarafında bulunur.
İç çamurluğu geri çekin, ardından kutuyu açmak için tırnakları itin.

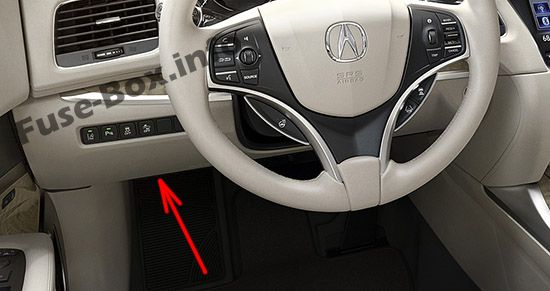

Sürücü tarafı iç sigorta kutusu #1

Gösterge panelinin altında bulunur (sigorta yerleri alt paneldeki etikette gösterilir).Sigortaların yolcu bölmesindeki yeri: Acura RLX (2014, 2015, 2016, 2017, 2018 -...)

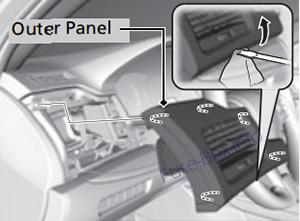

Sürücü tarafı iç sigorta kutusu n ° 2

Sürücü tarafında dış panelin içinde bulunur.

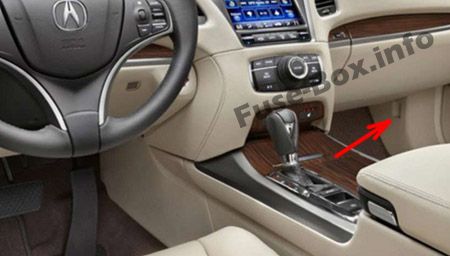

Yolcu tarafı iç sigorta kutusu

Alt yan panelde bulunur (sigorta yerleri kapakta gösterilmiştir).Sigortaların yolcu bölmesindeki yeri: Acura RLX (2014, 2015, 2016, 2017, 2018 -...)

Açmak için kapağı çıkarın.



Sigorta tahsisi

2014, 2015, 2017

Motor bölmesi sigorta kutusu n ° 1
# Korumalı devre Amper
1 IG1A ACG FR 15 1
2 IG1A MISS SOL1 10 A
3 – –
4 –
5 ZEKİ (7,5 A)
6 IG1B ECU FR 7,5 A
7 FR’DE IG1B 7,5 A
8 IGP2 15 1
9 DBW 15 1
10 IGP 15 1
11 IG bobinleri 15 1
12 DHW 20 1
13 – –
14 İç mekan ışıkları 10 A
15 radyoyu kaydet 10 A
16 Korumak 10 A
17 MG debriyaj 7,5 A
18 Ön yıkayıcı 15 1
19 Durmak 7,5 A
20 Uzun far, sağ 10 A
21 Gövde 10 A
22 Küçük 15 1
23 – –
24 Sol far uzun far 10 A
25 – –
26 Sağ far kısa huzmeli 15 1
27 Sol far kısa huzmeli 15 1
28 Alt IGP2 7,5 A
29 Elektrikli arka güneşlik (tüm modellerde mevcut değildir) (20 A)
30 Far yıkayıcılar ” 30 1
31 silecek 30 1
Motor bölmesi sigorta kutusu n ° 2
# Korumalı devre Amper
1 Eriyebilir anapara 150A
2 Korna ve tehlike 30 1
2 R / B anapara 2 60 A
2 ABS / VSA RLY 30 1
2 RFC 50 A
2 R / B anapara 3 50 A
2 AS F / B Ana 2 60 A
2 ABS / VSA motoru 40 1
2 Isıtma motoru 40 1
3 R / B ana 1 60 A
3 DR F / B Ana 1 60 A
3 AS F / B Ana 1 60 A
3 IG anapara 1 30 1
3 DR F / B Ana 2 60 A
3 IG anapara 2 30 1
3 Solda hassas dört tekerlekten direksiy10 40 1
3 Arka buz çözücü 40 1
4 ST MG 30 1
5 Sol elektrikli park freni 30 1
6 Sağ elektrikli park freni 30 1
7 Enjektör 20 1
8 Risk 15 1
9 – –
10 – –
11 korna 10 A
Motor bölmesi sigorta kutusu n ° 3
Korumalı devre Amper
EPS 80 A
Sürücü tarafı iç sigorta kutusu #1
# Korumalı devre Amper
1 Sürücü tarafı kapı kilidi 10 A
2 Yolcu tarafı kapılarının kilitlenmesi 10 A
3 Sürücü kapısının kilitlenmesi 10 A
4 Sürücü tarafı kapısının kilidinin açılması 10 A
5 Yolcu tarafı kapısının kilidinin açılması 10 A
6 Sürücü kapısının kilidinin açılması 10 A
7 Kilit 20 1
8 – –
9 Eğimli direksiy10 20 1
10 IG1 DR1 7,5 A
11 Metre 10 A
12 Kutu IG1 20 1
13 AKSESUAR 7,5 A
14 – –
15 Sürgülü sürücü koltuğu 20 1
16 Ay çatısı 20 1
17 Arka sürücü tarafı elektrikli cam 20 1
18 Teleskopik direksiy10 20 1
19 Sürücünün elektrikli camı 20 1
20 Sol e-ön gerdirici (tüm modellerde bulunmaz) (20 A)
21 Benzin pompası 20 1
22 – –
23 ST Kupası 7,5 A
24 IG1 DR2 7,5 A
25 DIAG’ı başlat 7,5 A
26 AC 7,5 A
27 DRL 7,5 A
28 ACC tuş kilidi 7,5 A
29 Sürücünün bel desteği 7,5 A
30 ZEKİ 10 A
31 – –
32 Elektrikli yatırılabilen sürücü koltuğu 20 1
33 Hassas dört tekerlekten direksiy10 sağ 40 1
34 Kutu IG1 30 1
Yolcu tarafı iç sigorta kutusu
# Korumalı devre Amper
1 – –
2 Ön koltuk ısıtması / AVS 20 1
3 Arka yolcu tarafı elektrikli cam 20 1
4 Ön yolcu bel desteği 7,5 A
5 – –
6 – –
7 Sürgülü yolcu koltuğu 20 1
8 Elektrikli yolcu koltuğu yatırma 20 1
9 Arka koltuk ısıtması (tüm modellerde mevcut değildir) (20 A)
10 – –
11 Uçuş kalkış 15 1
12 Aksesuar güç çıkışı (k10sol bölmesi) 20 1
13 Aksesuar prizi (orta cep) 20 1
14 ECU OLARAK 7,5 A
15 Torpido 7,5 A
16 – –
17 – –
18 Ön yolcu elektrikli camı 20 1
19 SRS1 10 A
20 ABS / VSA 7,5 A
21 – –
22 elektr10ik ön gergi (7,5 A)
23 – –
24 SRS2 7,5 A
25 Aydınlatma 7,5 A
26 Düz elektr10ik ön gerdirici (tüm modellerde mevcut değildir) (20 A)
27 Isıtmalı direksiy10 simidi (tüm modellerde mevcut değildir) 10 A
28 AMP ses (
panoramik kamera sistemi olmayan modeller )		 30 1
28 AMP ses (
panoramik kamera sistemli modeller )		 40 1



2016, 2018

Motor bölmesi sigorta kutusu n ° 1
Numara. Korumalı devre Amper
1 IG1A ACG FR 15 1
2 IG1A MISS SOL1 10 A
3 – –
4 –
5 ZEKİ 7,5 A
6 IG1B ECU FR 7,5 A
7 FR’DE IG1B 7,5 A
8 IGP2 15 1
9 DBW 15 1
10 IGP 15 1
11 IG bobinleri 15 1
12 DHW 20 1
13 Far yıkayıcı (tüm modellerde mevcut değildir) (30A)
14 İç mekan ışıkları 10 A
15 radyoyu kaydet 10 A
16 Korumak 10 A
17 AFP 10 A
18 Ön yıkayıcı 15 1
19 Durmak 7,5 A
20 Uzun far, sağ 10 A
21 Gövde 10 A
22 Küçük 15 1
23 Ön sis farları (tüm modellerde bulunmaz) (7,5 A)
24 Sol far uzun far 10 A
25 IMA motoru 15 1
26 Sağ far kısa huzmeli 15 1
27 Sol far kısa huzmeli 15 1
28 Alt IGP2 7,5 A
29 Elektrikli arka güneşlik (tüm modellerde mevcut değildir) (20 A)
30 Isıtmalı ön cam 20 1
31 silecek 30 1
Motor bölmesi sigorta kutusu n ° 2
Numara. Korumalı devre Amper
1 Eriyebilir anapara 200A
2 – (40 A)
2 Arka buz çözücü 40 1
2 DR F / B Ana 1 60 A
2 AS F / B Ana 1 60 A
2 R / B anapara 3 50 A
2 AS F / B Ana 2 60 A
2 ABS / VSA RLY 30 1
2 Isıtma motoru 40 1
3 R / B ana 1 60 A
3 ESB 40 1
3 IG anapara 60 A
3 DR F / B Ana 2 60 A
3 SBW 60 A
3 R / B anapara 2 60 A
3 Korna ve tehlike 20 1
3 ABS / VSA motoru 40 1
4 ÇOP 30 1
5 Sol elektrikli park freni 30 1
6 Sağ elektrikli park freni 30 1
7 Enjektör 20 1
8 Risk 15 1
9 IGA 2 7,5 A
10 – –
11 korna 10 A
Motor bölmesi sigorta kutusu n ° 3
Numara. Korumalı devre Amper
1 Radyatör fanı 50 A
2 EPS 80 A
Motor bölmesi sigorta kutusu n ° 4
Numara. Korumalı devre Amper
1 HCA 1 20 1
2 TCU 30 1
3 HCA 2 20 1
4 STRG HAREKET 1 20 1
5 – –
6 – –
Sürücü tarafı iç sigorta kutusu #1
Numara. Korumalı devre Amper
1 Sürücü tarafı kapı kilidi 10 A
2 Yolcu tarafı kapılarının kilitlenmesi 10 A
3 Sürücü kapısının kilitlenmesi 10 A
4 Sürücü tarafı kapısının kilidinin açılması 10 A
5 Yolcu tarafı kapısının kilidinin açılması 10 A
6 Sürücü kapısının kilidinin açılması 10 A
7 Kilit 20 1
8 – –
9 Yakıt sistemi 1 10 A
10 IG1 DR1 7,5 A
11 Metre 10 A
12 Yolcu tarafı sigorta kutusu 20 1
13 AKSESUAR 7,5 A
14 – –
15 Sürgülü sürücü koltuğu 20 1
16 Ay çatısı 20 1
17 Arka sürücü tarafı elektrikli cam 20 1
18 STRG HAREKET 2 20 1
19 Sürücünün elektrikli camı 20 1
20 Yakıt sistemi 2 15 1
21 Benzin pompası 20 1
22 Yakıt sistemi 2 7,5 A
23 Başlangıç ​​Kupası 7,5 A
24 IG1 DR2 7,5 A
25 DIAG’ı başlat 7,5 A
26 Klima 7,5 A
27 Bütün gün ışıklar 7,5 A
28 ACC tuş kilidi 7,5 A
29 Sürücünün bel desteği 7,5 A
30 ZEKİ 10 A
31 – –
32 Elektrikli yatırılabilen sürücü koltuğu 20 1
33 Sol e-ön gerdirici (20 A)
34 Kutu IG1 30 1
Sürücü tarafı iç sigorta kutusu n ° 2
Numara. Korumalı devre Amper
1 IG anapara 2 30 1
2 ST MG 30 1
3 IG anapara 1 30 1
Yolcu tarafı iç sigorta kutusu
Numara. Korumalı devre Amper
1 – –
2 Ön koltuk ısıtması / AVS (tüm modellerde mevcut değildir) 20 1
3 Arka yolcu tarafı elektrikli cam 20 1
4 Ön yolcu bel desteği 7,5 A
5 Bütün gün ışıklar 7,5 A
6 Klima su pompası 10 A
7 Sürgülü yolcu koltuğu 20 1
8 Elektrikli yolcu koltuğu yatırma 20 1
9 Arka koltuk radyatörleri 20 1
10 – –
n Uçuş kalkış 15 1
12 Aksesuar güç çıkışı (k10sol bölmesi) 20 1
13 Aksesuar prizi (orta cep) 20 1
14 ECU OLARAK 7,5 A
15 Torpido 7,5 A
16 – –
17 – –
18 Ön yolcu elektrikli camı 20 1
19 SRS1 10 A
20 ABS / VSA 7,5 A
21 BAH ECU 7,5 A
22 elektr10ik ön gergi 7,5 A
23 – –
24 SRS2 7,5 A
25 Aydınlatma 7,5 A
26 Sağ e-gergi 20 1
27 Isıtmalı direksiy10 10 A
28 AMP ses (
panoramik kamera sistemi olmayan modeller )		 30 1
28 AMP ses (
panoramik kamera sistemli modeller )		 40 1



2016, 2017 (hibrit)

Motor bölmesi sigorta kutusu n ° 1
Numara. Korumalı devre Amper
1 IG1A ACG FR 15 1
2 IG1A MISS SOL1 10 A
3 – –
4 –
5 ZEKİ (7,5 A)
6 IG1B ECU FR 7,5 A
7 FR’DE IG1B 7,5 A
8 IGP2 15 1
9 DBW 15 1
10 IGP 15 1
11 IG bobinleri 15 1
12 DHW 20 1
13 – –
14 İç mekan ışıkları 10 A
15 radyoyu kaydet 10 A
16 Korumak 10 A
17 AFP 10 A
18 Ön yıkayıcı 15 1
19 Durmak 7,5 A
20 Uzun far, sağ 10 A
21 Gövde 10 A
22 Küçük 15 1
23 Ön sis farları 7,5 A
24 Sol far uzun far 10 A
25 IMA motoru 15 1
26 Sağ far kısa huzmeli 15 1
27 Sol far kısa huzmeli 15 1
28 Alt IGP2 7,5 A
29 Elektrikli arka güneşlik (tüm modellerde mevcut değildir) 20 1
30 Far yıkayıcı (tüm modellerde mevcut değildir) 30 1
31 silecek 30 1
Motor bölmesi sigorta kutusu n ° 2
Numara. Korumalı devre Amper
1 Eriyebilir anapara 200A
2 – (40 A)
2 Arka buz çözücü 40 1
2 DR F / B Ana 1 60 A
2 AS F / B Ana 1 60 A
2 R / B anapara 3 50 A
2 AS F / B Ana 2 60 A
2 ABS / VSA RLY 30 1
2 Isıtma motoru 40 1
3 R / B ana 1 60 A
3 ESB 40 1
3 IG anapara 60 A
3 DR F / B Ana 2 60 A
3 SBW 60 A
3 R / B anapara 2 60 A
3 Korna ve tehlike 20 1
3 ABS / VSA motoru 40 1
4 ÇOP 30 1
5 Sol elektrikli park freni 30 1
6 Sağ elektrikli park freni 30 1
7 Enjektör 20 1
8 Risk 15 1
9 – –
10 – –
11 korna 10 A
Motor bölmesi sigorta kutusu n ° 3
Numara. Korumalı devre Amper
1 Radyatör fanı 50 A
2 EPS 80 A
Motor bölmesi sigorta kutusu n ° 4
Numara. Korumalı devre Amper
1 HCA 1 20 1
2 TCU 30 1
3 HCA 2 20 1
4 STRG HAREKET 1 20 1
5 – –
6 – –
Sürücü tarafı iç sigorta kutusu #1
Numara. Korumalı devre Amper
1 Sürücü tarafı kapı kilidi 10 A
2 Yolcu tarafı kapılarının kilitlenmesi 10 A
3 Sürücü kapısının kilitlenmesi 10 A
4 Sürücü tarafı kapısının kilidinin açılması 10 A
5 Yolcu tarafı kapısının kilidinin açılması 10 A
6 Sürücü kapısının kilidinin açılması 10 A
7 Kilit 20 1
8 – –
9 Yakıt sistemi 1 10 A
10 IG1 DR1 7,5 A
11 Metre 10 A
12 Yolcu tarafı sigorta kutusu 20 1
13 AKSESUAR 7,5 A
14 – –
15 Sürgülü sürücü koltuğu 20 1
16 Ay çatısı 20 1
17 Arka sürücü tarafı elektrikli cam 20 1
18 STRG HAREKET 2 20 1
19 Sürücünün elektrikli camı 20 1
20 Yakıt sistemi 2 15 1
21 Benzin pompası 20 1
22 Yakıt sistemi 2 7,5 A
23 Başlangıç ​​Kupası 7,5 A
24 IG1 DR2 7,5 A
25 DIAG’ı başlat 7,5 A
26 Klima 7,5 A
27 Bütün gün ışıklar 7,5 A
28 ACC tuş kilidi 7,5 A
29 Sürücünün bel desteği 7,5 A
30 ZEKİ 10 A
31 – –
32 Elektrikli yatırılabilen sürücü koltuğu 20 1
33 Sol e-ön gerdirici (20 A)
34 Kutu IG1 30 1
Sürücü tarafı iç sigorta kutusu n ° 2
Numara. Korumalı devre Amper
1 IG anapara 1 30 1
2 ST MG 30 1
3 IG anapara 2 30 1
Yolcu tarafı iç sigorta kutusu
Numara. Korumalı devre Amper
1 – –
2 Ön koltuk ısıtması / AVS 20 1
3 Arka yolcu tarafı elektrikli cam 20 1
4 Ön yolcu bel desteği 7,5 A
5 – –
6 Klima su pompası 10 A
7 Sürgülü yolcu koltuğu 20 1
8 Elektrikli yolcu koltuğu yatırma 20 1
9 Arka koltuk ısıtması (tüm modellerde mevcut değildir) (20 A)
10 – –
11 Uçuş kalkış 15 1
12 Aksesuar güç çıkışı (k10sol bölmesi) 20 1
13 Aksesuar prizi (orta cep) 20 1
14 ECU OLARAK 7,5 A
15 Torpido 7,5 A
16 – –
17 – –
18 Ön yolcu elektrikli camı 20 1
19 SRS1 10 A
20 ABS / VSA 7,5 A
21 – –
22 elektr10ik ön gergi (7,5 A)
23 – –
24 SRS2 7,5 A
25 Aydınlatma 7,5 A
26 Sağ e-gergi (20 A)
27 Isıtmalı direksiy10 simidi (tüm modellerde mevcut değildir) (10 A)
28 AMP ses (
panoramik kamera sistemi olmayan modeller )		 30 1
28 AMP ses (
panoramik kamera sistemli modeller )		 40 1
0 0 votes
Puanlama
Subscribe
Bildir
guest
0 Yorum
Eskiler
En Yeniler Beğenilenler
Inline Feedbacks
View all comments
0
Would love your thoughts, please comment.x
